HEKLA-G2 – 无焊接连接变得更容易

COB 预安装,结构简单,价格合理



配有 COB 预安装的 HEKLA-G2 是我们先前发布的第一代 HEKLA 连接器的重新设计和改良款型。

HEKLA-G2 带有内部和外部连接接口。内部连接接口已简化为仅有一个扭转和锁定槽入口,用于带或不带 RZ 透镜的两种不同光学高度。这使得其结构简单、装配简易,并确保光学器件的紧固。

HEKLA-G2 支持多种 COB 和 LEDiL 光学器件。它由耐用材料制成,可承受高温且不会丧失抓力,并具有 150 V 的电压极限,可以串联连接 COB。



VDE Certificate, Tested and certified according to: DIN EN 60838-1:2017-10 + A1 (VDE 0616-5:2017 + A1):2018-02; EN 60838-1:2017 + A1:2017



contact salesrequest samples





HEKLA 连接器和插座

额定电压:150 V

额定电流:3 A

ConnectorsLED Package
HEKLA-C-G213.5 x 13.5 mm
HEKLA-D-G215.85 x 15.85 mm
HEKLA-H-G219 x 16 mm
HEKLA-I-G219 x 19 mm
HEKLA-J-G213.35 x 13.35 mm
Sockets
HEKLA-A12.5 x 12.5 mm
HEKLA-B17.85 x 17.85 mm
HEKLA-C13.5 x 13.5 mm
HEKLA-D15.85 x 15.85 mm
HEKLA-E15.8 x 15.8 mm
HEKLA-SOCKET-F
HEKLA-G15 x 12 mm
HEKLA-H19 x 16 mm
HEKLA-I19 x 16 mm
HEKLA-J13.35 x 13.35 mm
HEKLA-SOCKET-K
XTM-ADAPTER-50-B and -C


COB 兼容性图表



HEKLA-G2 与 HEKLA

hekla-g2 and hekla ledil

  • COB 预安装
  • 减少了安装槽的数量,使结构更简单,装配更容易,紧固更安全
  • 更高的 150 V 电压极限允许串联连接 COB
  •

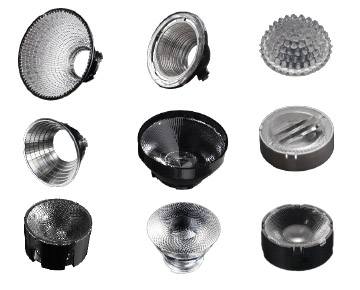

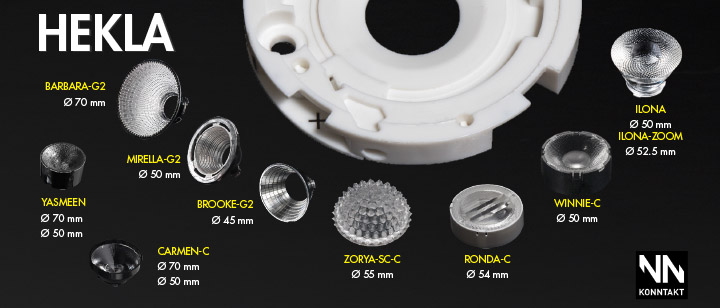

    LEDiL HEKLA – 一款适用于约 100 种光学解决方案的连接器


    ledil hekla-g2 and optics
