微笑,你上闭路电视了


“与 LEDiL 一直保持着长期友好的合作,产品质量和售后支持非常可靠”。

欧司朗光电半导体公司应用工程师 Alfons Siedersbeck


我们从事闭路电视摄像机业务已经很多年,如今这类摄像机正在逐步成为更多家庭、企业和安保服务机构的必需品。 不过闭路电视在视场 (FOV) 和图片清晰度方面与摄像机相比已经不相上下。

设计闭路电视系统时,光源、物体和摄像机镜头都是需要考虑的。 光源方面需考虑光波长,所用的光学器件和红外发光二极管的数量所产生的发光强度。 物体方面,物体的尺寸、物体与光源之间的距离、物体的反射率及反射类型(漫反射或镜面反射),这些都是重要的考虑因素;焦距、传感器范围和红外线灵敏度同样重要。

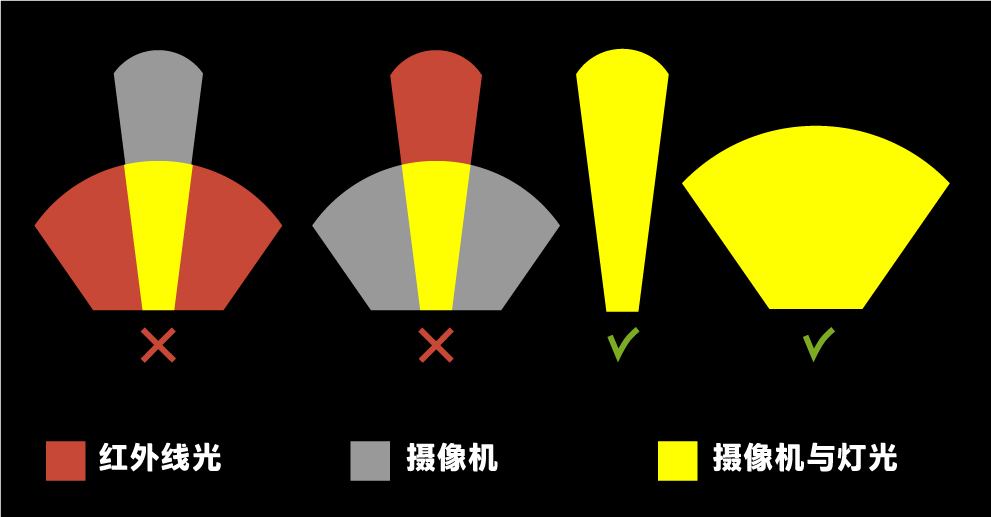

对于摄像机的视场 (FOV) 而言,过宽的光照会造成浪费并降低照明亮度,而过窄的光照则会使中心泛白和形成眩光,角落便得暗淡。 理想情况下,光束分布需与摄像机视场 (FOV) 相匹配。




欧司朗一直在使用 LEDiL 透镜进行对比研究,以测试照明介于 850 nm 和 940 nm 之间的性能差异,目的在于提高闭路电视的有效范围。 测试的要求是在距离目标 100 米处照亮至少 20 m ×20 m 的区域。

考虑到这些目标标准,在与 LEDiL 咨询后,欧司朗选择使用我们的 FA11208_TINA-RS,该产品的 FWHM 为 10 度,测试结果非常好。 测试结果显示,传感器在 940 nm 处的灵敏度非常低,为了弥补灵敏度的不足,需要对物体进行更大的红外曝光。 因此,需要通过向物体投放更多红外线以弥补摄像机灵敏度下降的问题,从而更好地控制光线。

简而言之,需要借助光学器件才能将物体上的红外线水平提高到足够高的水平,以便摄像机传感器能够捕捉到图像。


更多闭路电视相关信息

TOPICS OF THIS ARTICLE: TINA / IR LIGHTING OPTICS / CCTV / OSRAM / OSRAM OPTO SEMICONDUCTORS /

参考设计

LEDiL PRODUCTS USED:

FA11208_TINA-RS

Osram CCTV product using LEDiL TINA LED optics



LUMINAIRE MANUFACTURER:

OSRAM Opto Semiconductors
欧司朗光电半导体是一家光学半导体器件制造商,主营产品包括 LED、传感器和激光器。 该公司长期为 LEDiL 供应 LED 半导体,双方建立了良好的合作伙伴关系。
