CA12012_LAURA-O-PIN

Print

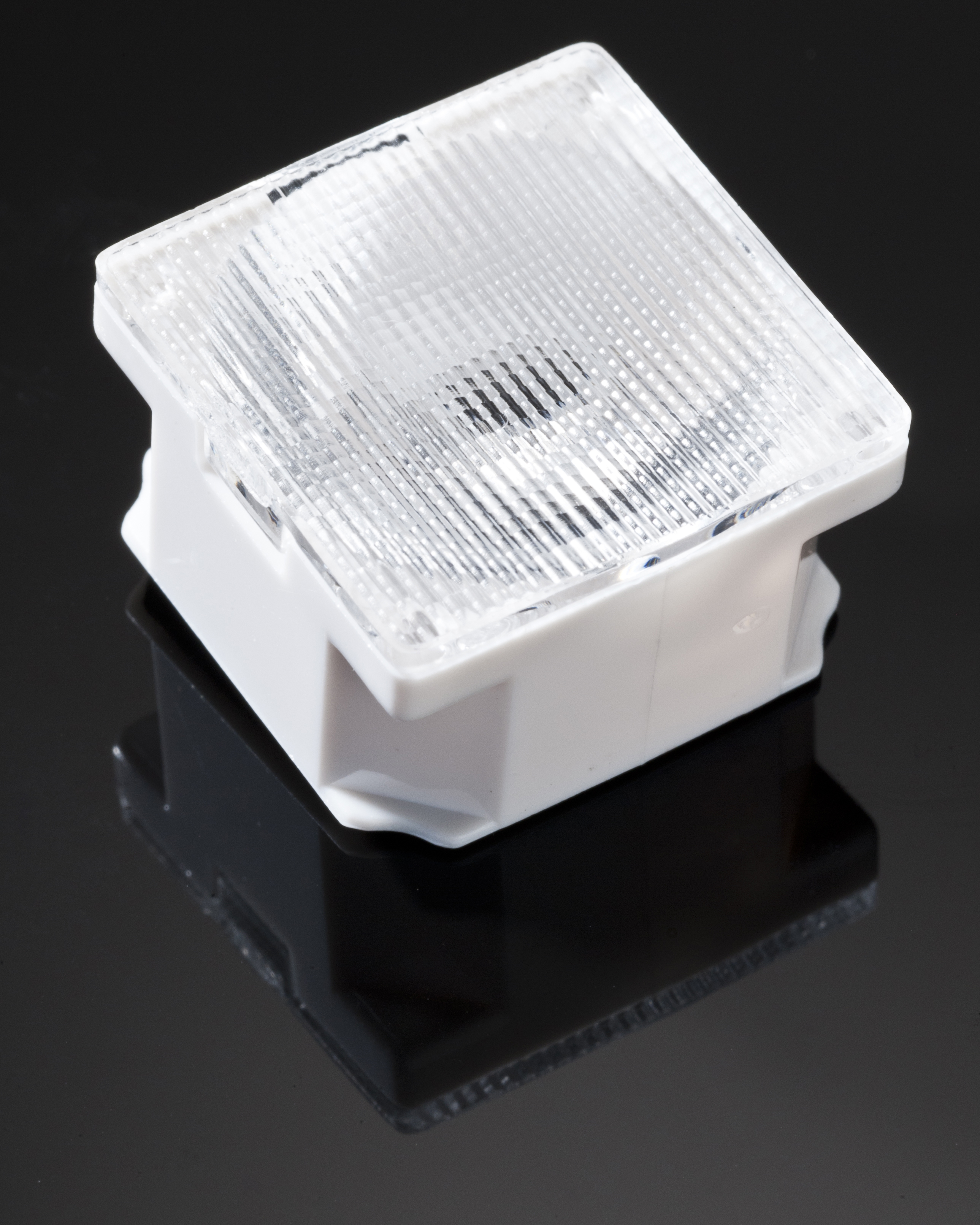

~40° x 12° oval beam optimized for CREE XP-E. Assembly with white holder, installation tape and location pins.

Specification
  • Dimensions:
    22 x  22 mm
  • Height:
    13.10 mm
  • Fastening:
    tape, pin
  • Colour:
    white
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    1440 pcs
  • Box size:
    450 x 260 x 160 mm
  • Box weight:
    7.5 kg
  • MPQ:
    180 pcs
  • MOQ:
    360 pcs
  • MOQ size:
    480 x 280 x 40 mm
  • MOQ weight:
    2.3 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA12012_LAURA-O-PIN

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

LED: XB-D
FWHM: 39° + 11°
FWTM: 0° + 0°
Peak intensity: 4.810 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-E
FWHM: 40° + 13°
FWTM: 54° + 22°
Peak intensity: 4.800 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

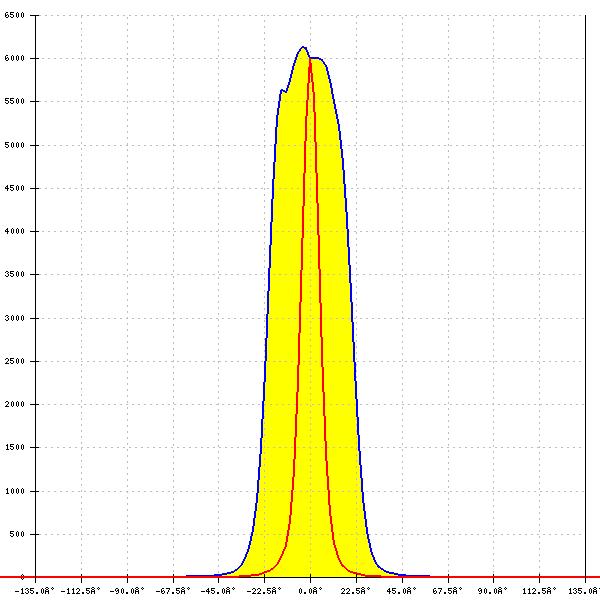

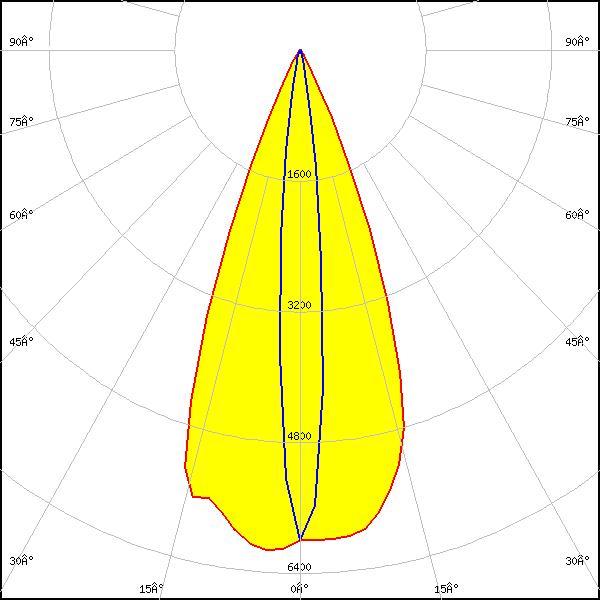

LED: XP-E2
FWHM: 41° + 10°
FWTM: 56° + 22°
Peak intensity: 6.740 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-G
FWHM: 40° + 13°
FWTM: 0° + 0°
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON H50-2
FWHM: 13° + 61°
FWTM: 30° + 84°
Peak intensity: 2.700 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON IR Domed 150 (L1I0-0xxx150000000)
FWHM: 67° + 10°
FWTM: 88° + 10°
Peak intensity: 0.000 cd/lm
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON IR Domed 60 (L1I0-0xxx060000000)
FWHM: 65° + 11°
FWTM: 84° + 28°
Peak intensity: 0.000 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON IR Domed 90 (L1I0-0xxx090000000)
FWHM: 63° + 11°
FWTM: 83° + 24°
Peak intensity: 0.000 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON Rebel
FWHM: 41° + 12°
FWTM: 56° + 24°
Peak intensity: 5.000 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

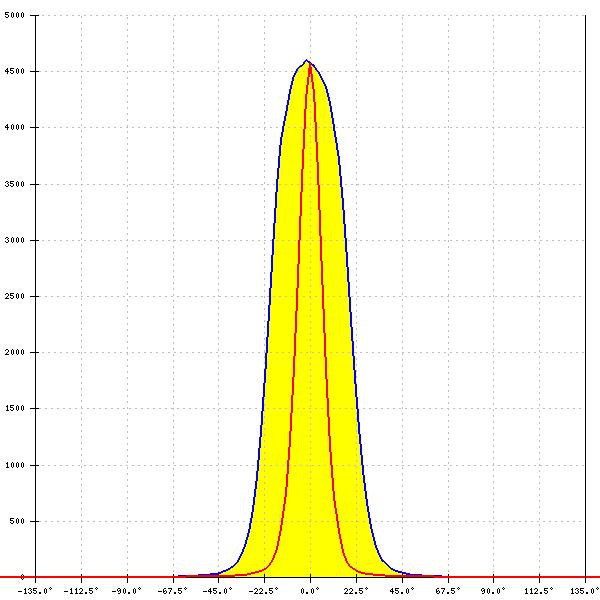

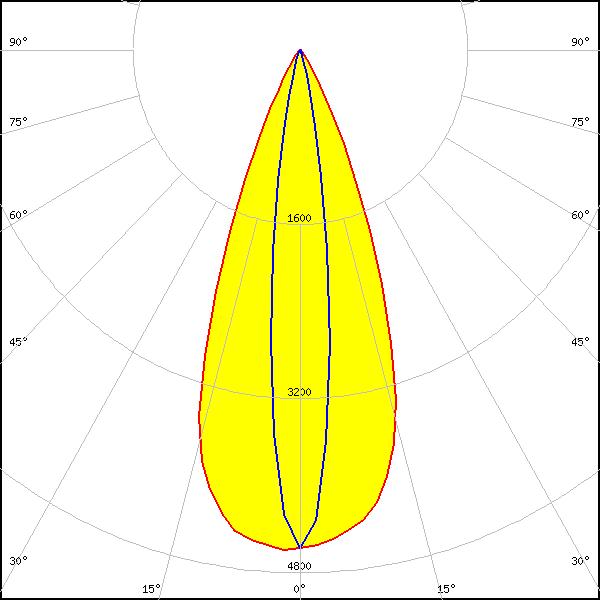

LED: LUXEON Rebel ES
FWHM: 41° + 14°
FWTM: 60° + 28°
Peak intensity: 4.600 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON Z ES
FWHM: 40° + 11°
FWTM: 56° + 22°
Peak intensity: 6.200 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

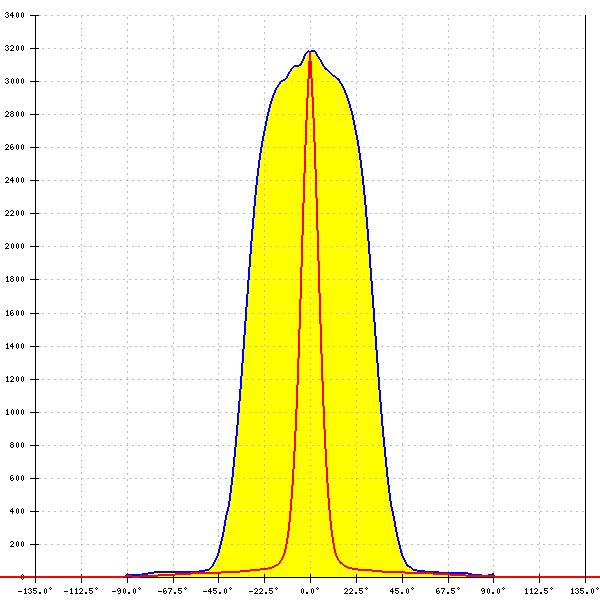

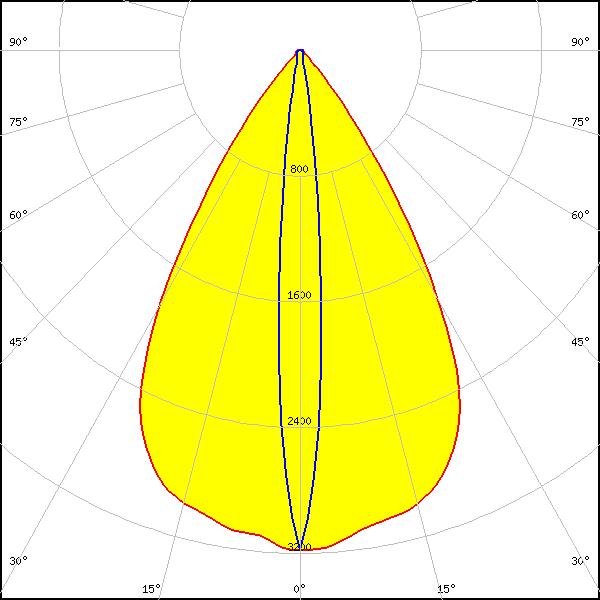

LED: NCSxE17A
FWHM: 62° + 10°
FWTM: 84° + 20°
Peak intensity: 3.181 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

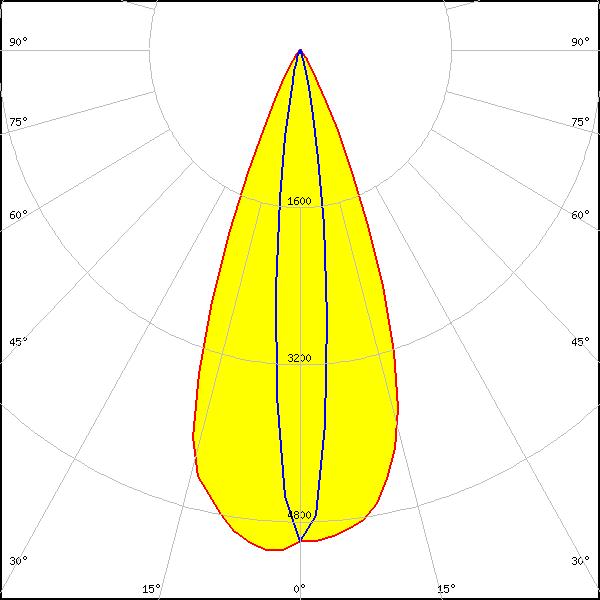

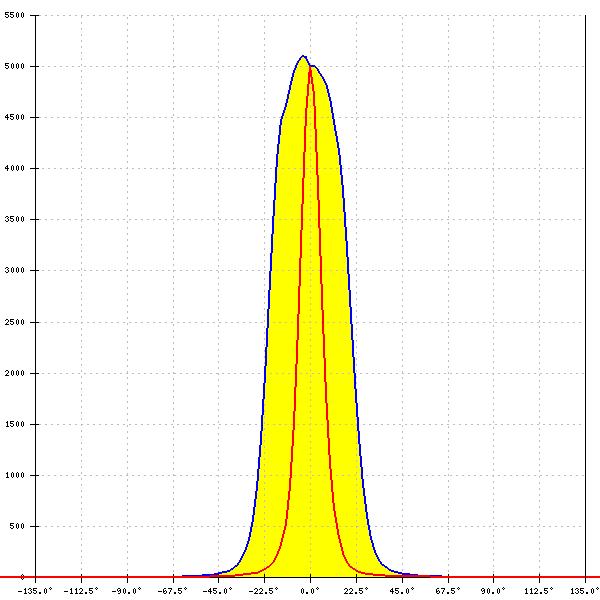

LED: NCSxx19B
FWHM: 41° + 13°
FWTM: 58° + 26°
Peak intensity: 5.100 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

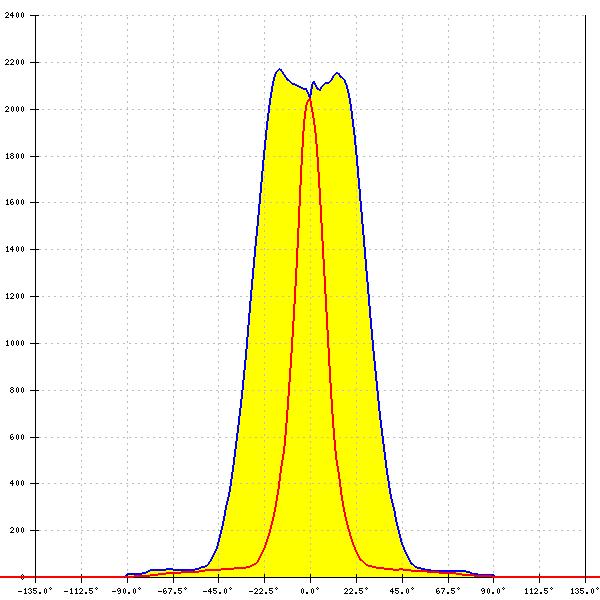

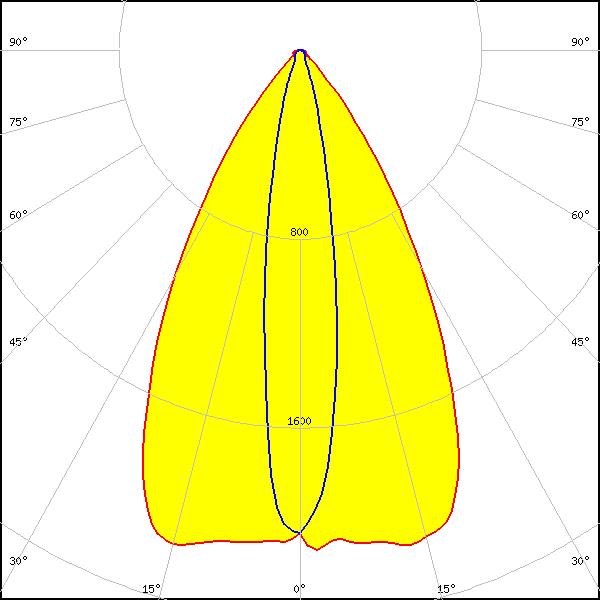

LED: NV4WB35AM
FWHM: 60° + 18°
FWTM: 86° + 38°
Peak intensity: 2.168 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

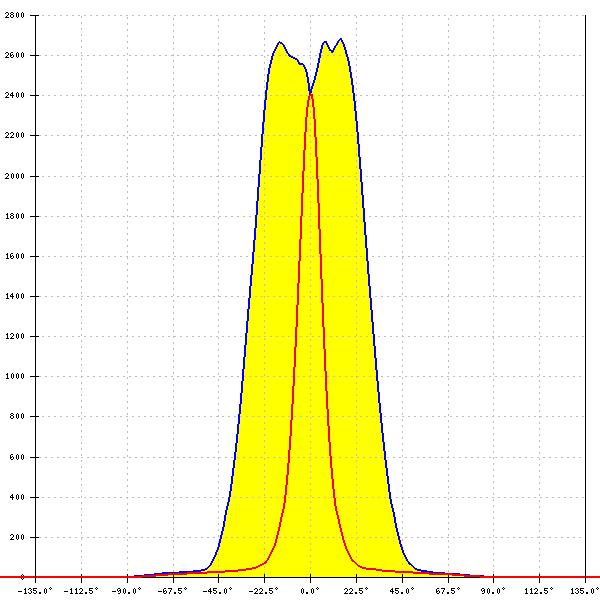

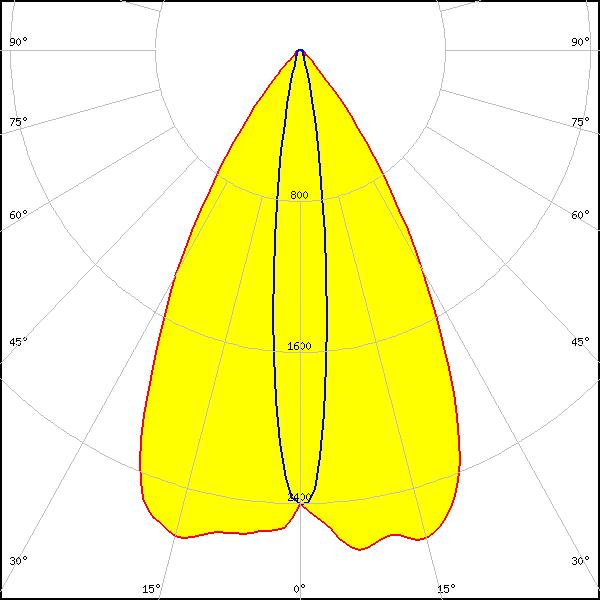

LED: NVSW219F
FWHM: 60° + 14°
FWTM: 84° + 30°
Peak intensity: 2.678 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

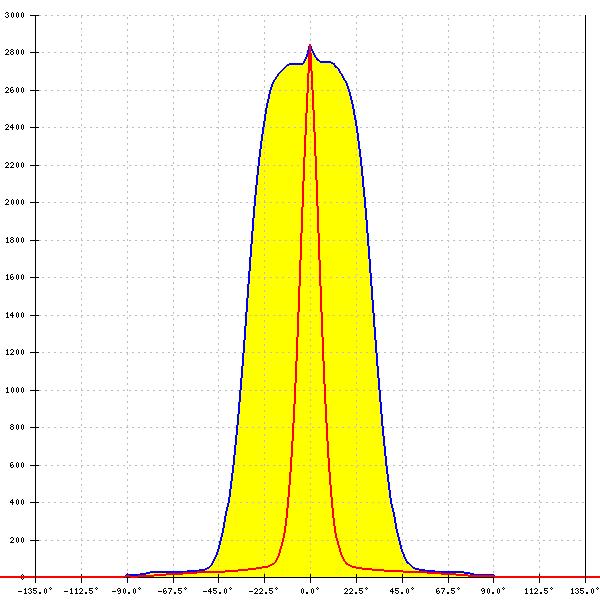

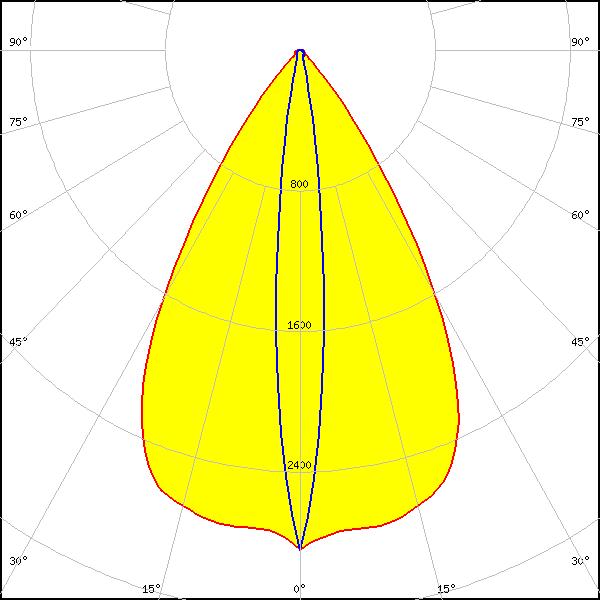

LED: NVSxE21A
FWHM: 62° + 12°
FWTM: 84° + 24°
Peak intensity: 2.846 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

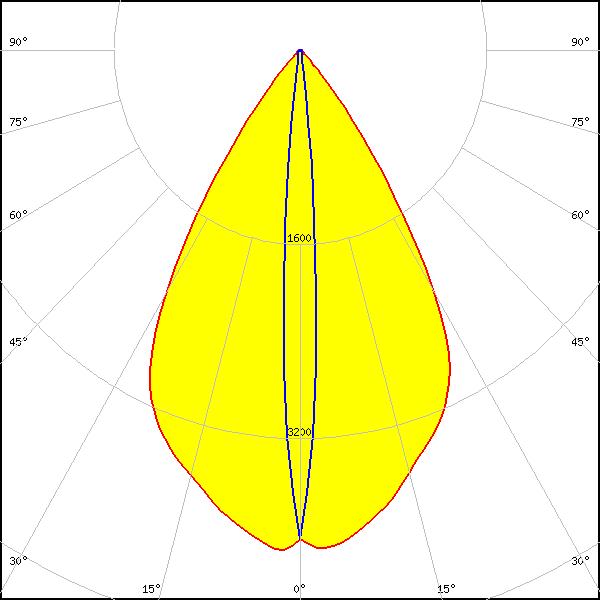

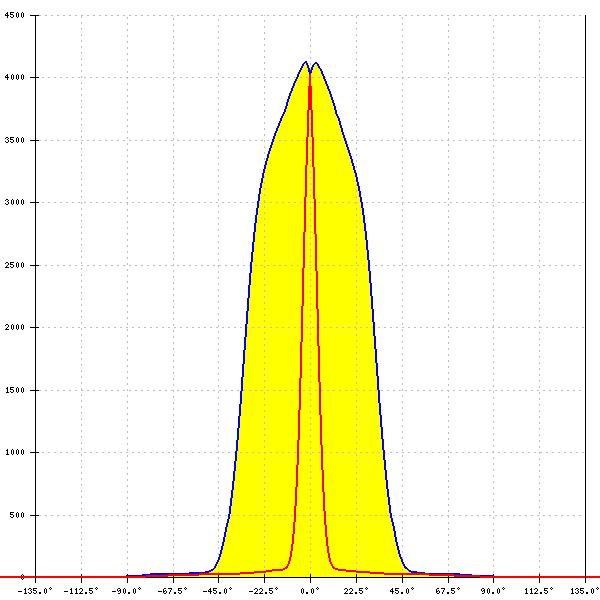

LED: OSLON Black Flat (LUW HWQP)
FWHM: 62° + 8°
FWTM: 82° + 16°
Peak intensity: 4.125 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

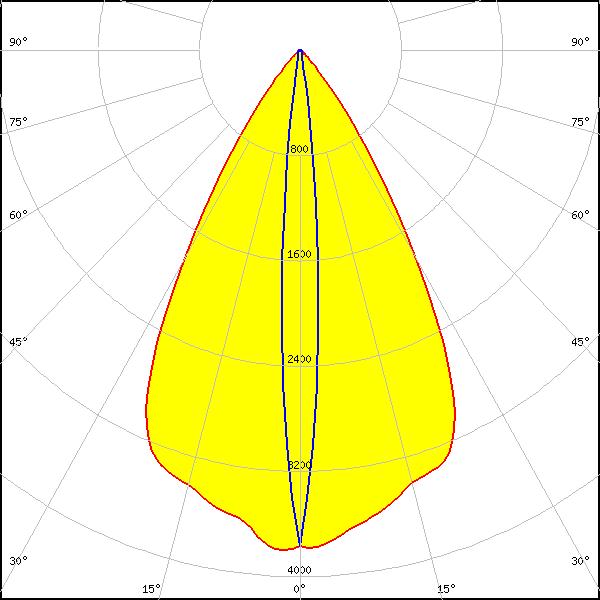

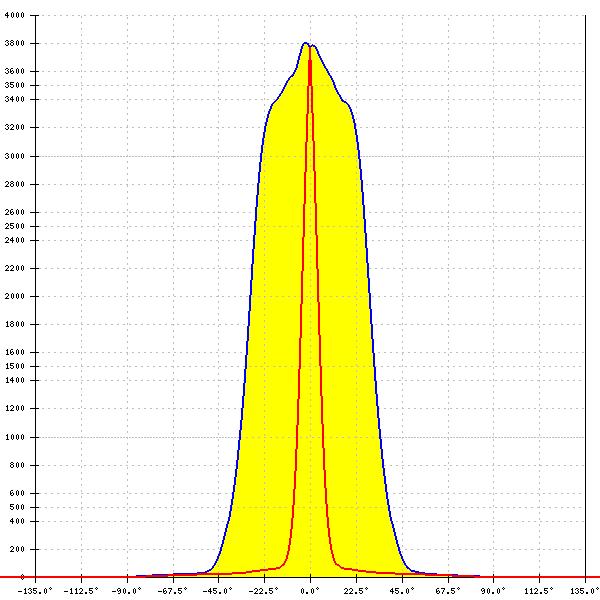

LED: OSLON Signal
FWHM: 60° + 8°
FWTM: 80° + 18°
Peak intensity: 3.803 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: Red

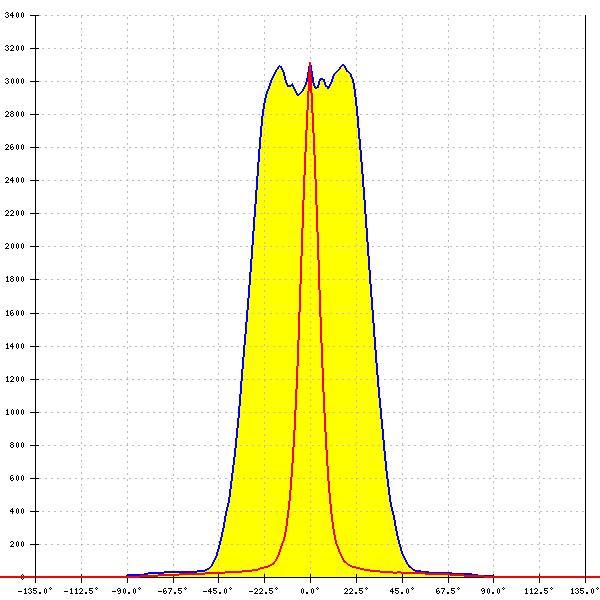

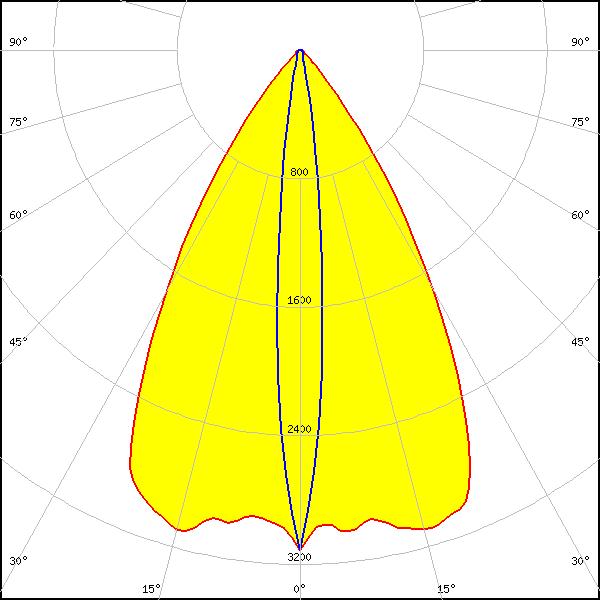

LED: OSLON Square CSSRM2/CSSRM3
FWHM: 62° + 11°
FWTM: 84° + 24°
Peak intensity: 3.100 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

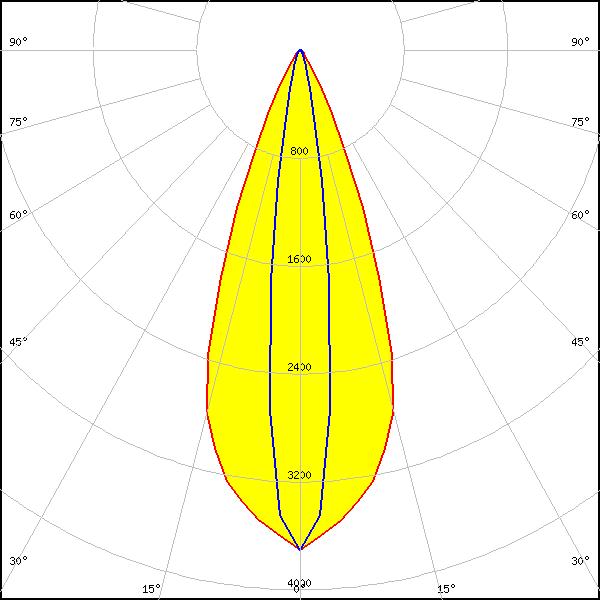

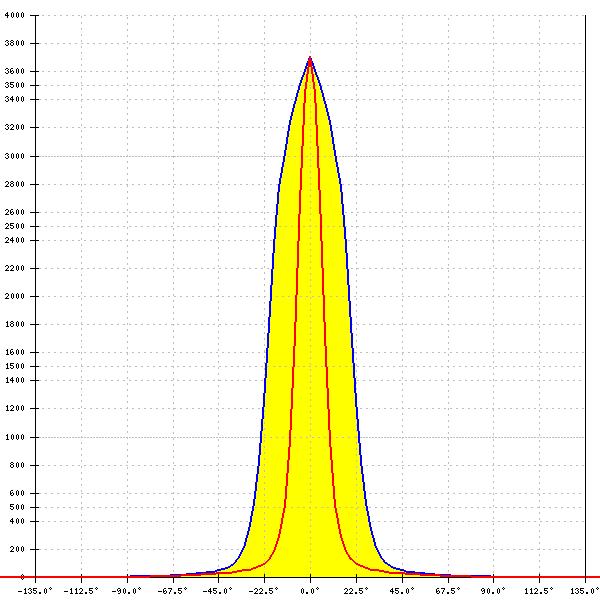

LED: OSLON Square EC
FWHM: 39° + 14°
FWTM: 57° + 31°
Peak intensity: 3.820 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON Square PC
FWHM: 40° + 12°
FWTM: 60° + 26°
Peak intensity: 5.100 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON SSL 150
FWHM: 36° + 10°
FWTM: 23° + 52°
Peak intensity: 4.440 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON SSL 80
FWHM: 40° + 12°
FWTM: 26° + 54°
Peak intensity: 4.530 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: SFH 4715S
FWHM: 41° + 14°
FWTM: 0° + 0°
LEDs/each optic: 1
Light colour/type: White
LED: SFH 4725S
FWHM: 40° + 14°
FWTM: 58° + 24°
LEDs/each optic: 1
Light colour/type: White

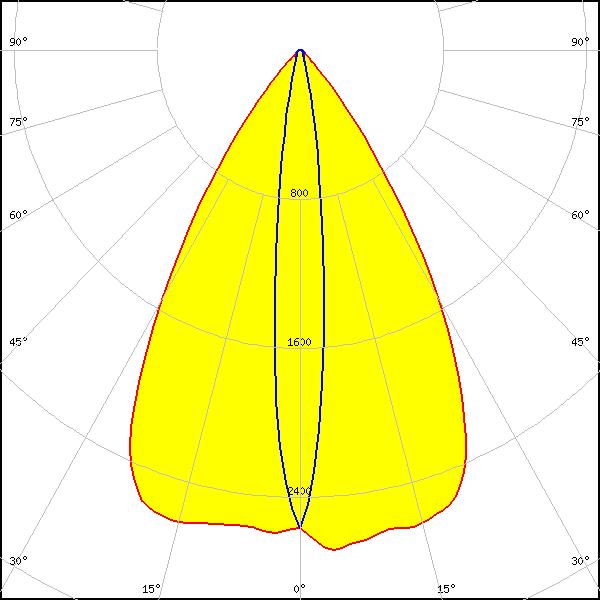

LED: LM302D
FWHM: 63° + 12°
FWTM: 84° + 28°
Peak intensity: 2.700 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
LED: Z5
FWHM: 40° + 12°
FWTM: 0° + 0°
LEDs/each optic: 1
Light colour/type: White
LED: Double Dome (GM2BB)
LEDs/each optic: 1
Light colour/type: White
