CA13629_G2-LAURA-D-P

Print

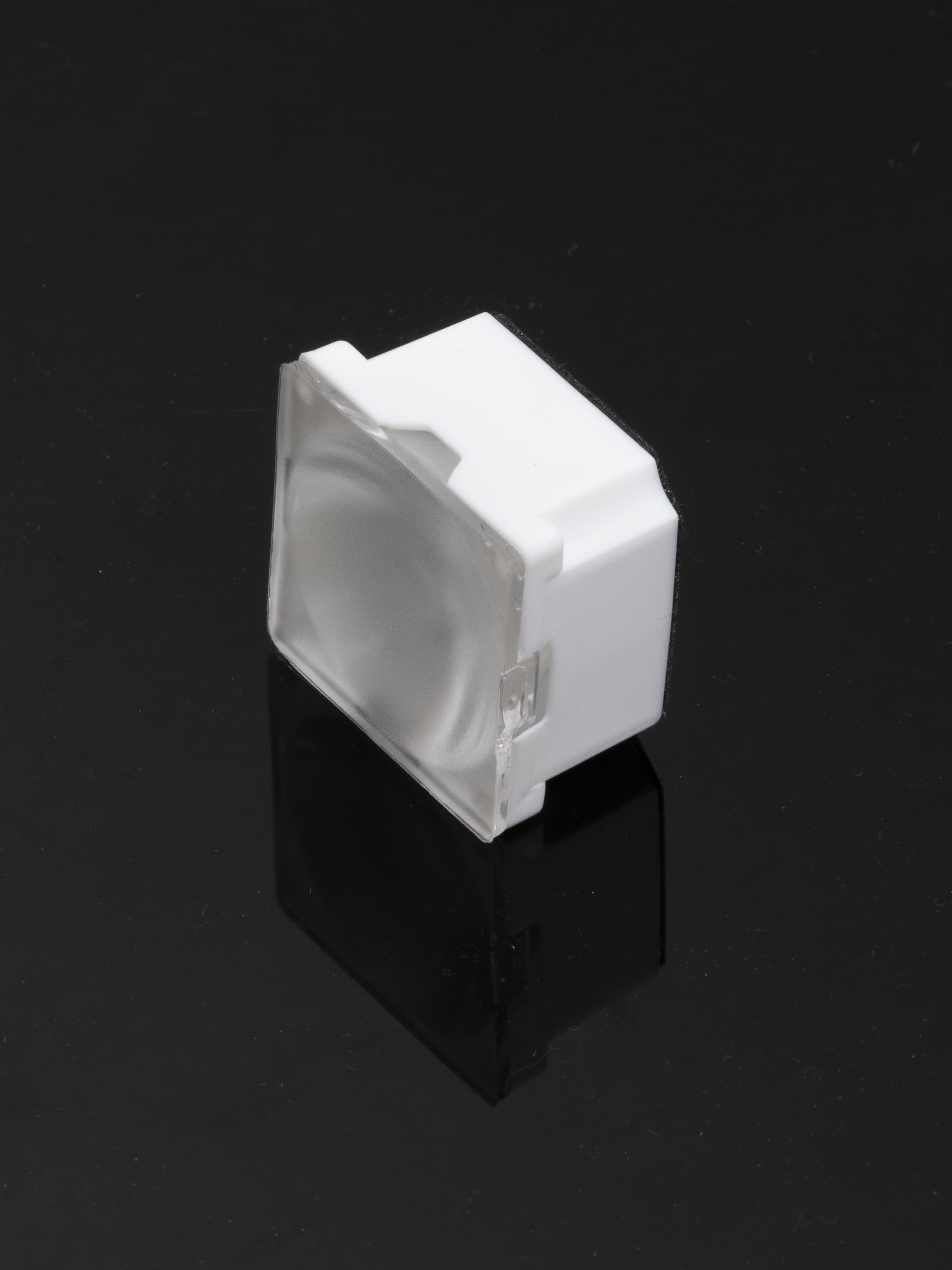

~13° diffused spot beam. Assembly with thinner white holder, installation tape and location pins.

Specification
  • Dimensions:
    22 x  22 mm
  • Height:
    13.10 mm
  • Fastening:
    tape, pin
  • Colour:
    white
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    1440 pcs
  • Box size:
    451 x 254 x 152 mm
  • Box weight:
    5.9 kg
  • MPQ:
    180 pcs
  • MOQ:
    360 pcs
  • MOQ size:
    480 x 280 x 40 mm
  • MOQ weight:
    2.3 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA13629_G2-LAURA-D-P

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

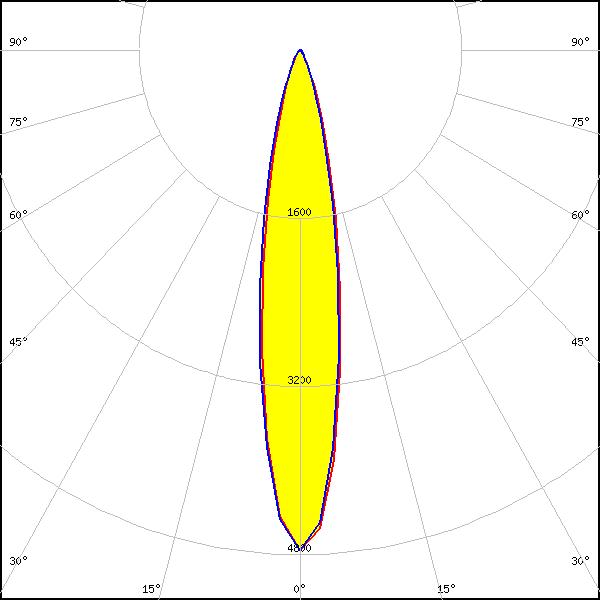

LED: XB-H
FWHM: 19°
FWTM: 41°
Peak intensity: 4.800 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

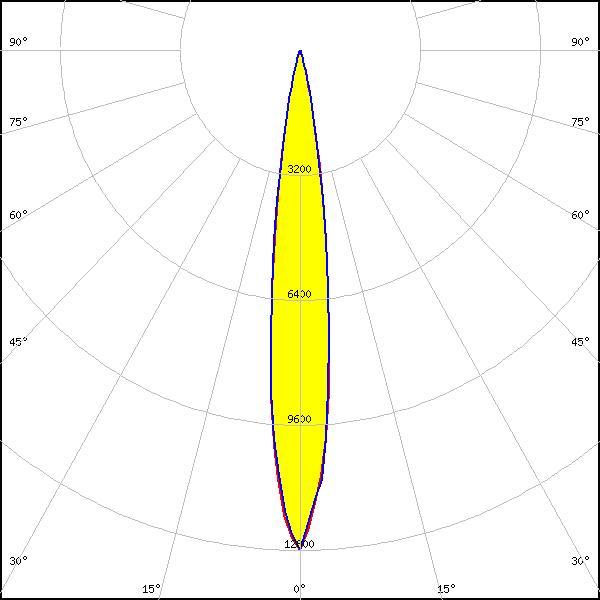

LED: XHP35 HI
FWHM: 14°
FWTM: 26°
Peak intensity: 12.800 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-E
FWHM: 13°
FWTM: 31°
Peak intensity: 9.300 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

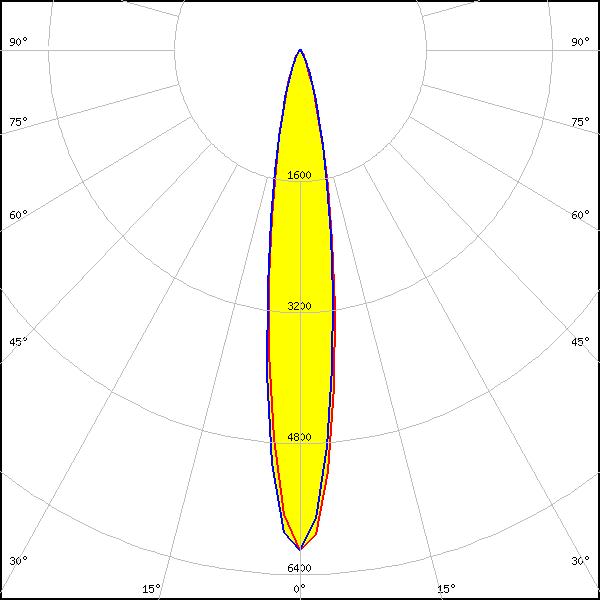

LED: XP-E2
FWHM: 16°
FWTM: 37°
Peak intensity: 6.100 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

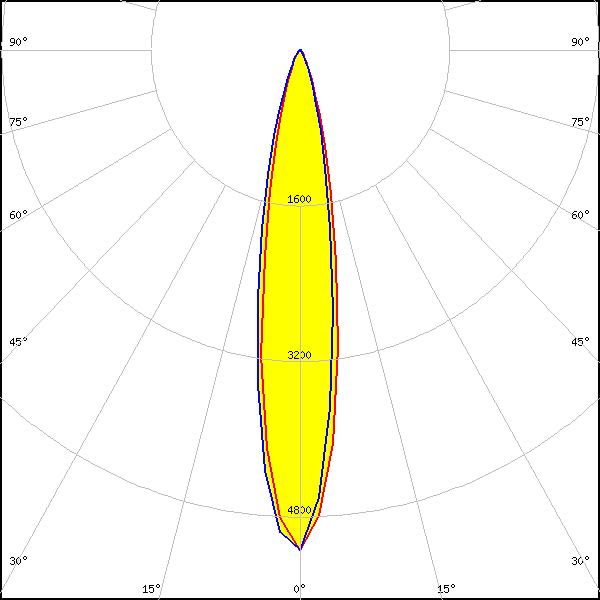

LED: XP-G2
FWHM: 19°
FWTM: 40°
Peak intensity: 5.100 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

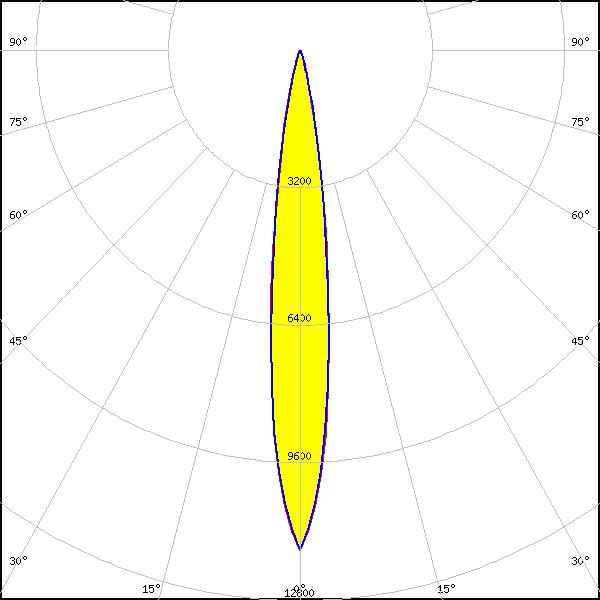

LED: XP-G3
FWHM: 14°
FWTM: 28°
Peak intensity: 11.637 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

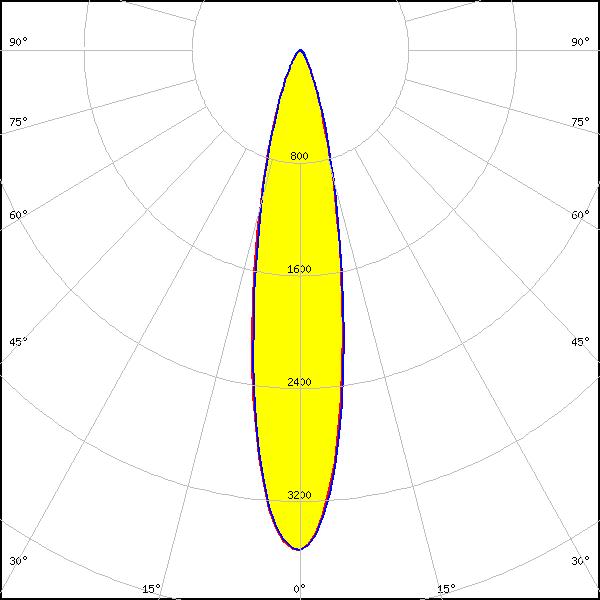

LED: XP-L HD
FWHM: 21°
FWTM: 45°
Peak intensity: 3.550 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

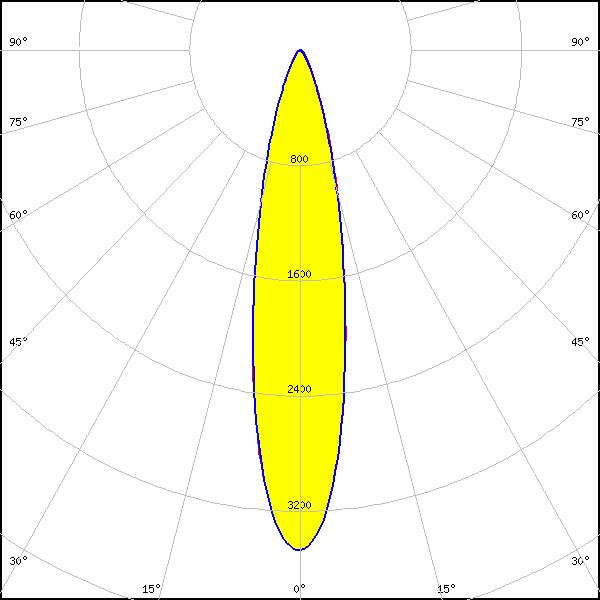

LED: XP-L2
FWHM: 22°
FWTM: 48°
Peak intensity: 3.500 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

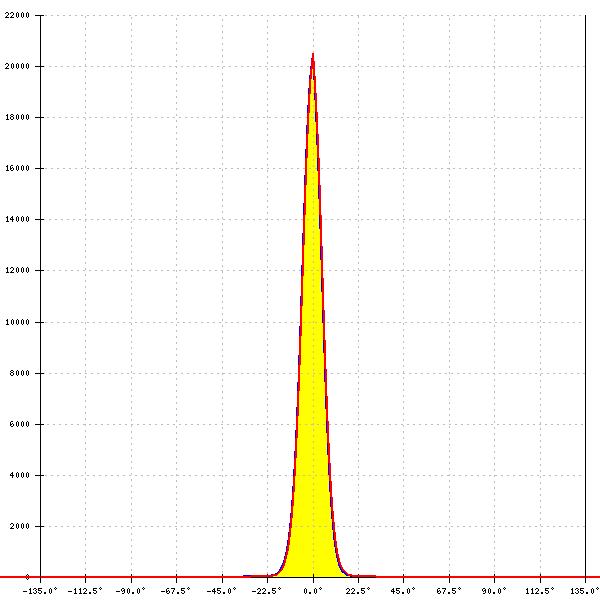

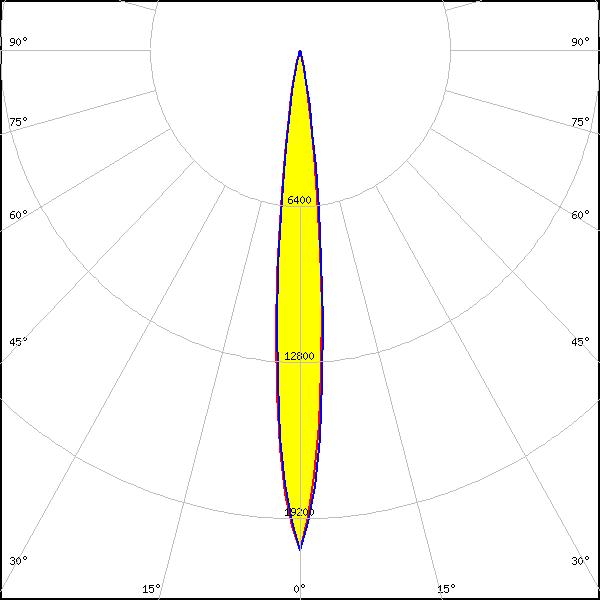

LED: XQ-E HD
FWHM: 11°
FWTM: 21°
Peak intensity: 20.500 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

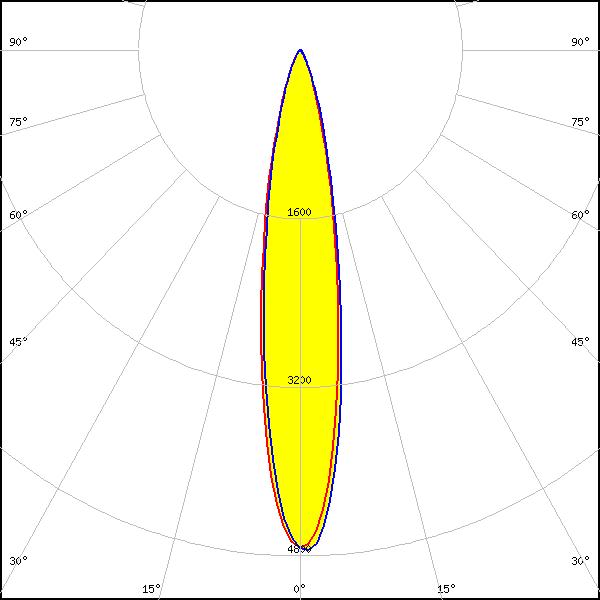

LED: XT-E
FWHM: 19°
FWTM: 41°
Peak intensity: 4.700 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

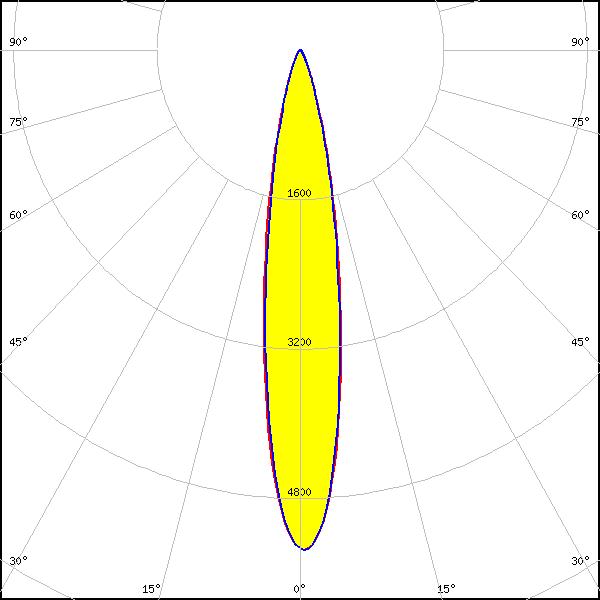

LED: LUXEON 3030 2D (Round LES)
FWHM: 18°
FWTM: 38°
Peak intensity: 5.400 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

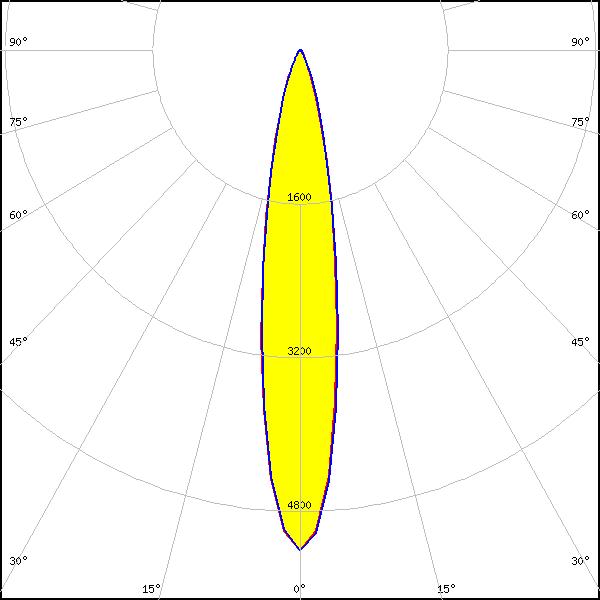

LED: LUXEON TX
FWHM: 18°
FWTM: 40°
Peak intensity: 5.210 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

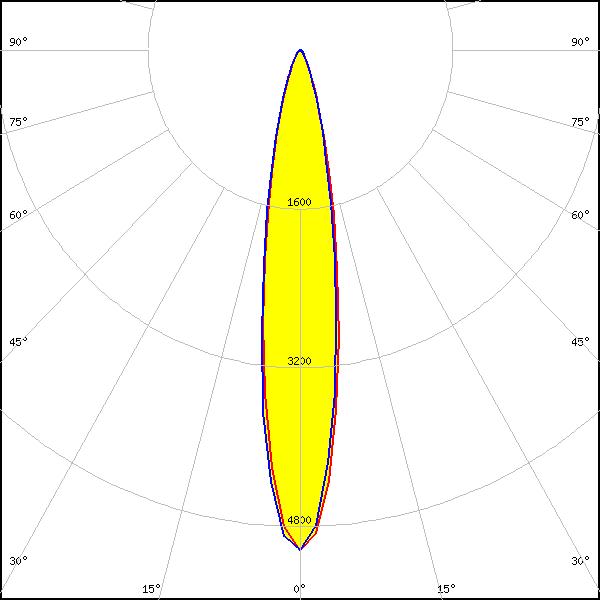

LED: NCSxx19A
FWHM: 19°
FWTM: 41°
Peak intensity: 5.000 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

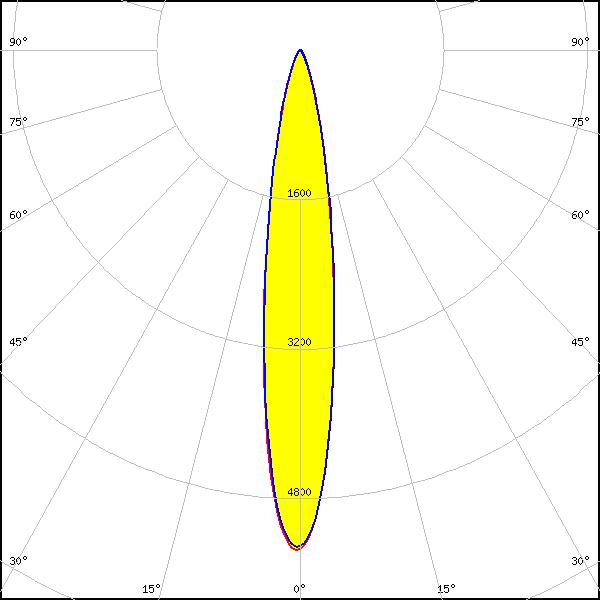

LED: NCSxx19B
FWHM: 17°
FWTM: 38°
Peak intensity: 5.400 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

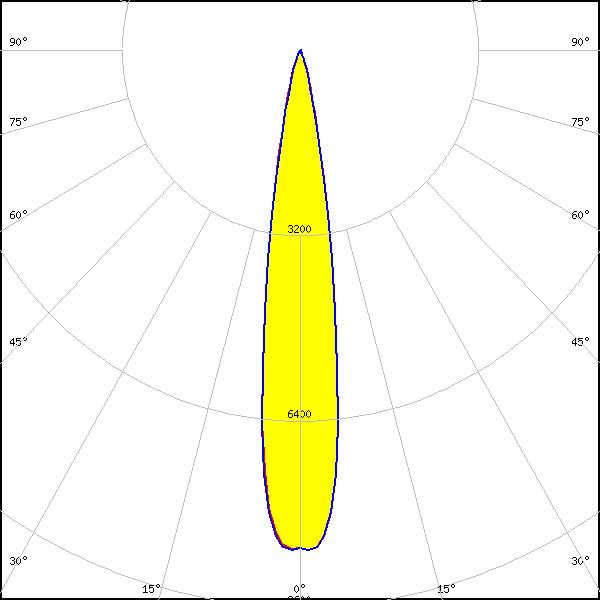

LED: NS9x383
FWHM: 16°
FWTM: 30°
Peak intensity: 8.670 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

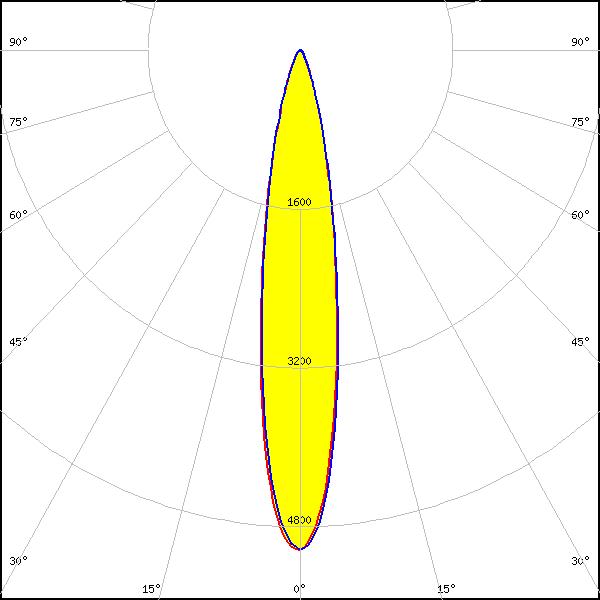

LED: NVSW219D
FWHM: 18°
FWTM: 40°
Peak intensity: 5.000 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

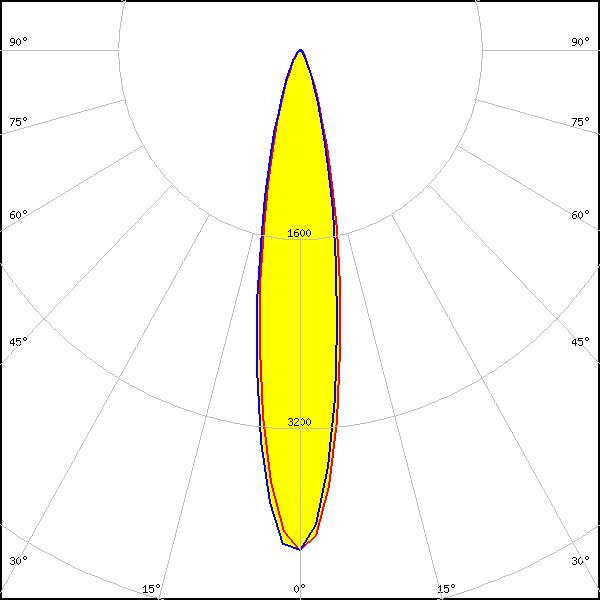

LED: NVSxx19A
FWHM: 20°
FWTM: 43°
Peak intensity: 4.200 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: NVSxx19B/NVSxx19C
FWHM: 19°
FWTM: 42°
Peak intensity: 4.900 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

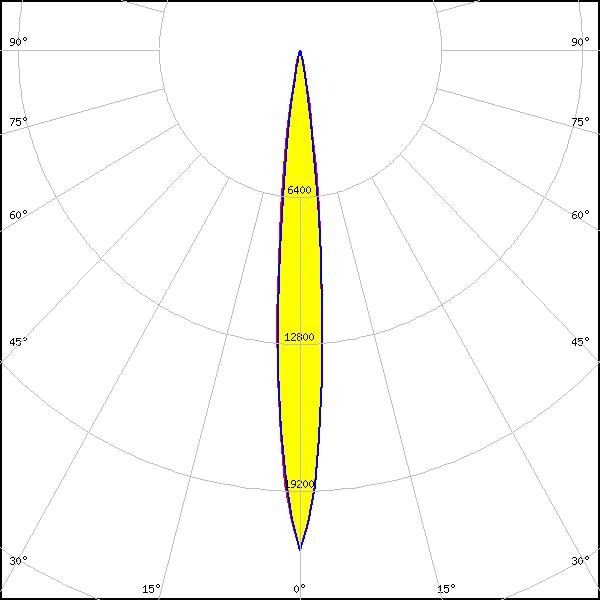

LED: OSLON Boost HX (KW CULPM1.TG)
FWHM: 10°
FWTM: 20°
Peak intensity: 21.776 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

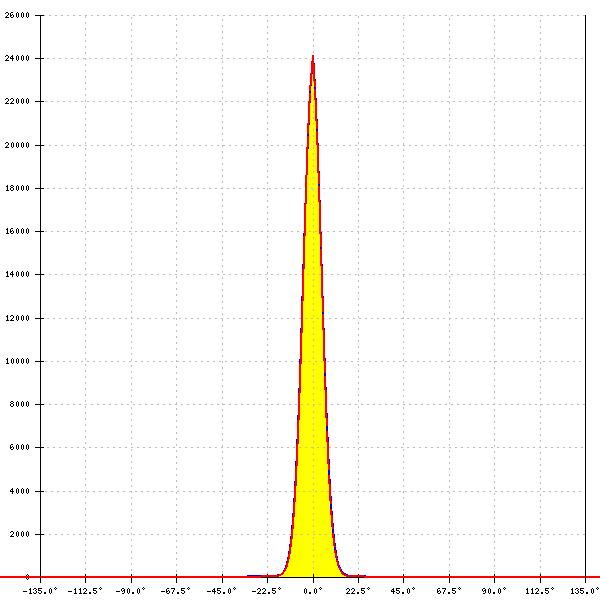

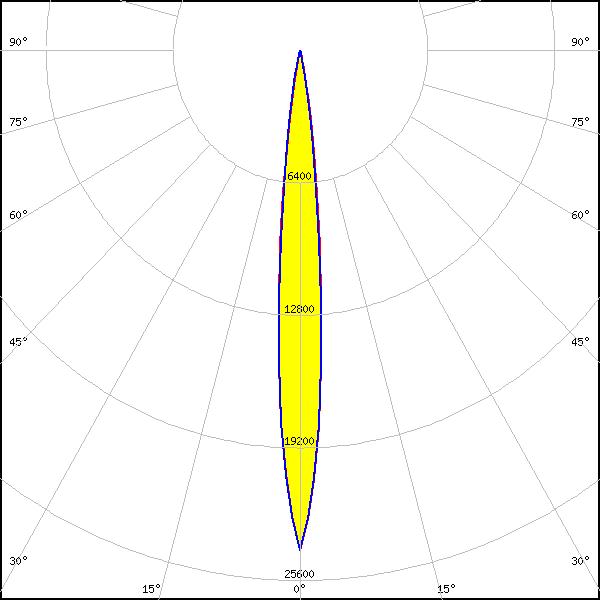

LED: OSLON Signal
FWHM: 10°
FWTM: 20°
Peak intensity: 24.150 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: Red

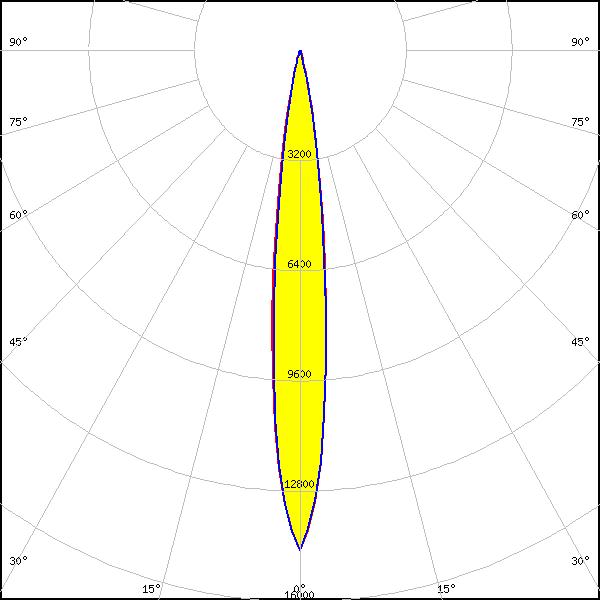

LED: OSLON Square CSSRM2/CSSRM3
FWHM: 12°
FWTM: 25°
Peak intensity: 14.516 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

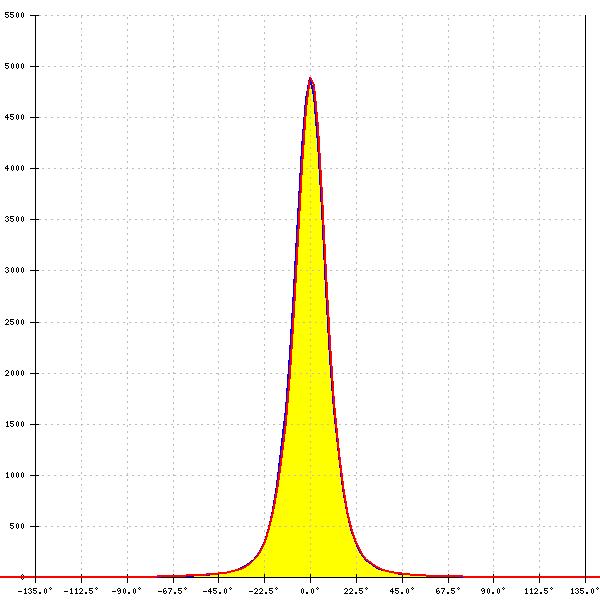

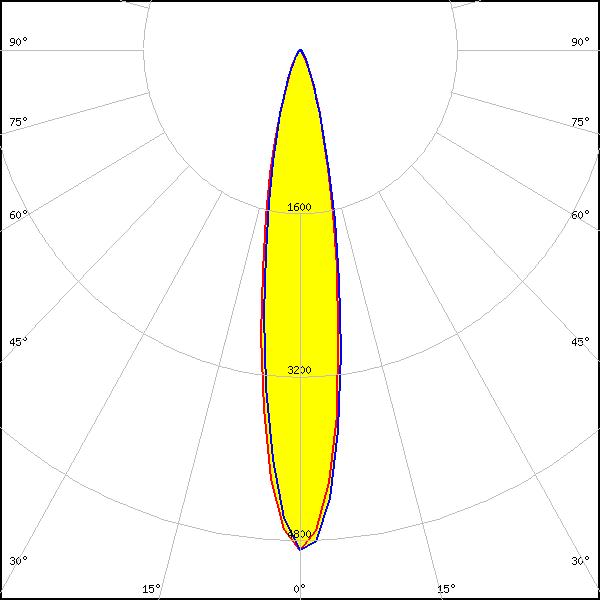

LED: OSLON Square EC
FWHM: 19°
FWTM: 40°
Peak intensity: 4.900 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

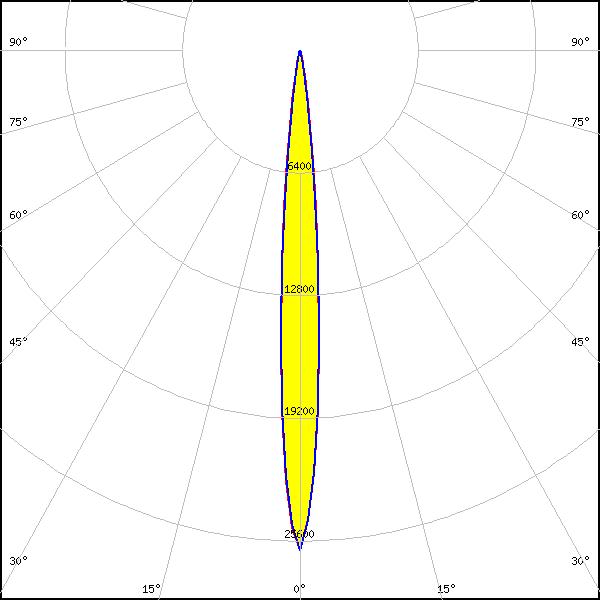

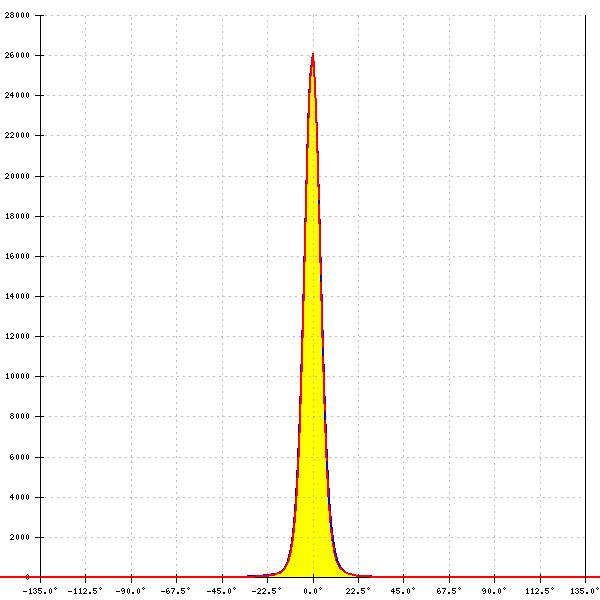

LED: OSLON Square Flat
FWHM: 9°
FWTM: 19°
Peak intensity: 26.100 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

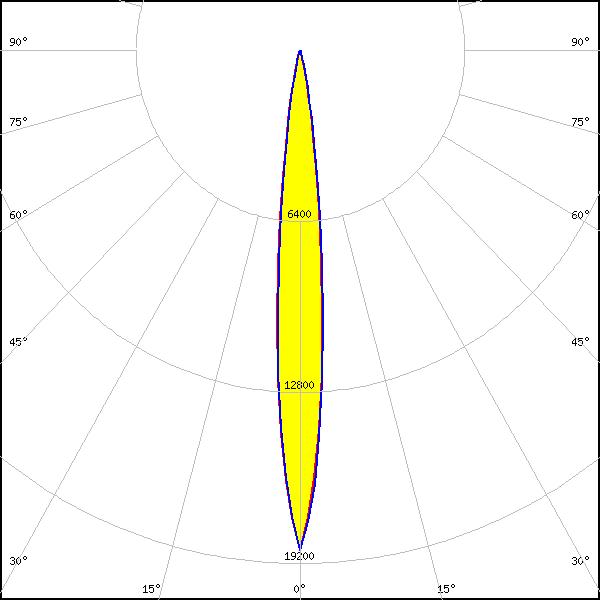

LED: OSLON SSL 80
FWHM: 10°
FWTM: 22°
Peak intensity: 18.714 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White

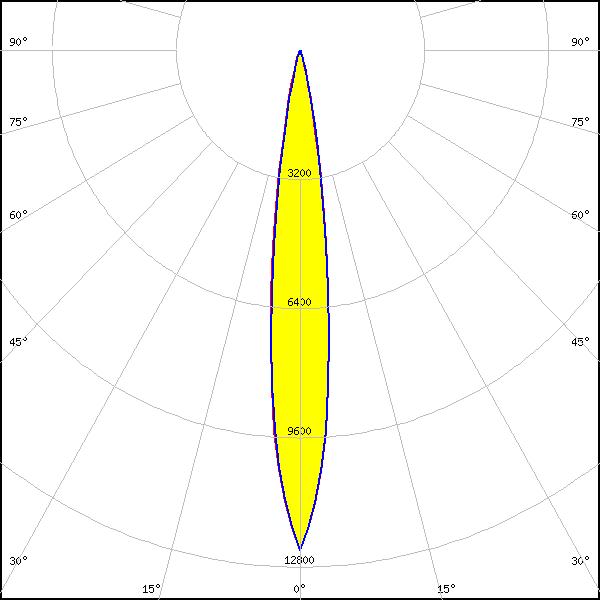

LED: LH351C
FWHM: 14°
FWTM: 26°
Peak intensity: 12.387 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

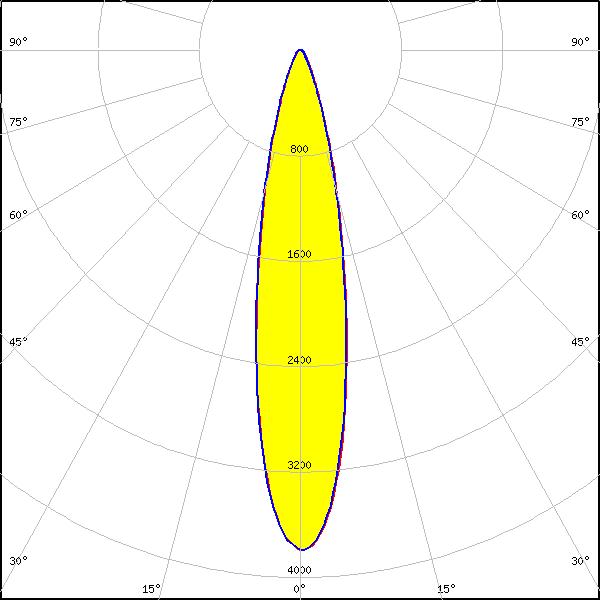

LED: LH351D
FWHM: 21°
FWTM: 46°
Peak intensity: 3.800 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

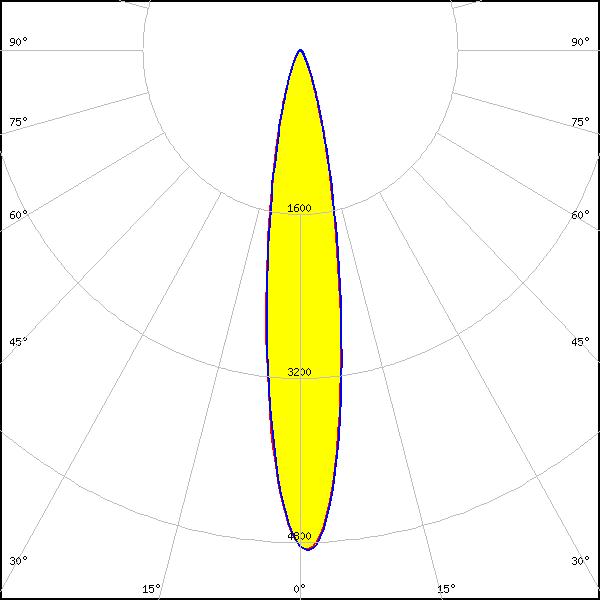

LED: Z5M1/Z5M2
FWHM: 18°
FWTM: 39°
Peak intensity: 4.920 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

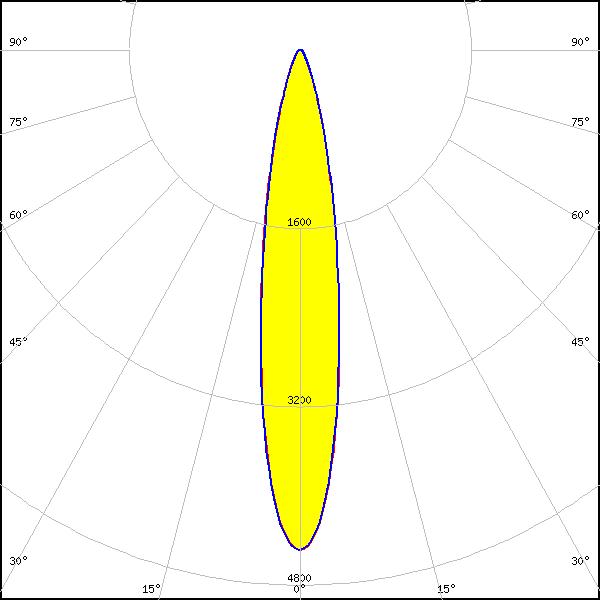

LED: Z5M3
FWHM: 19°
FWTM: 42°
Peak intensity: 4.500 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

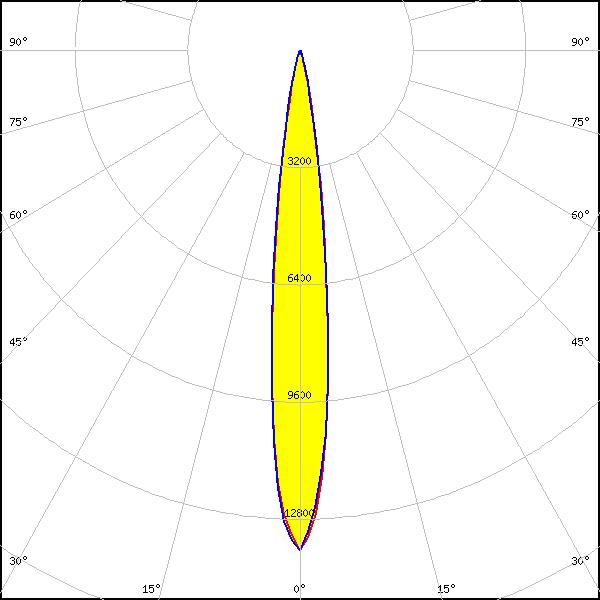

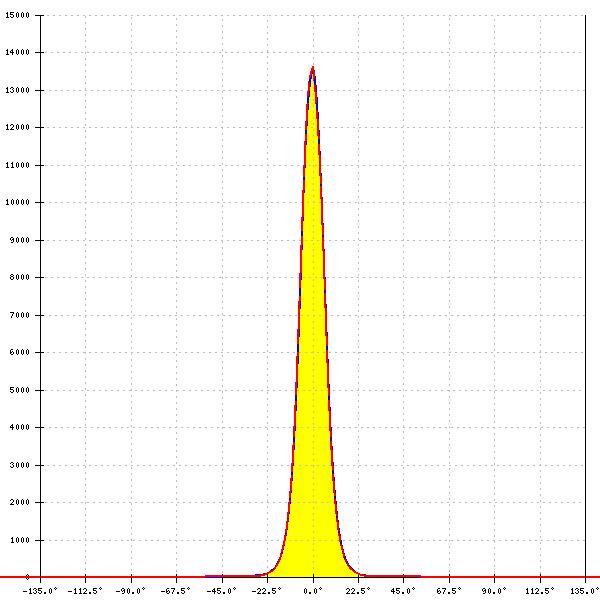

LED: Z8Y22P
FWHM: 13°
FWTM: 25°
Peak intensity: 13.640 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White
