CA11389_EMILY-O

Print

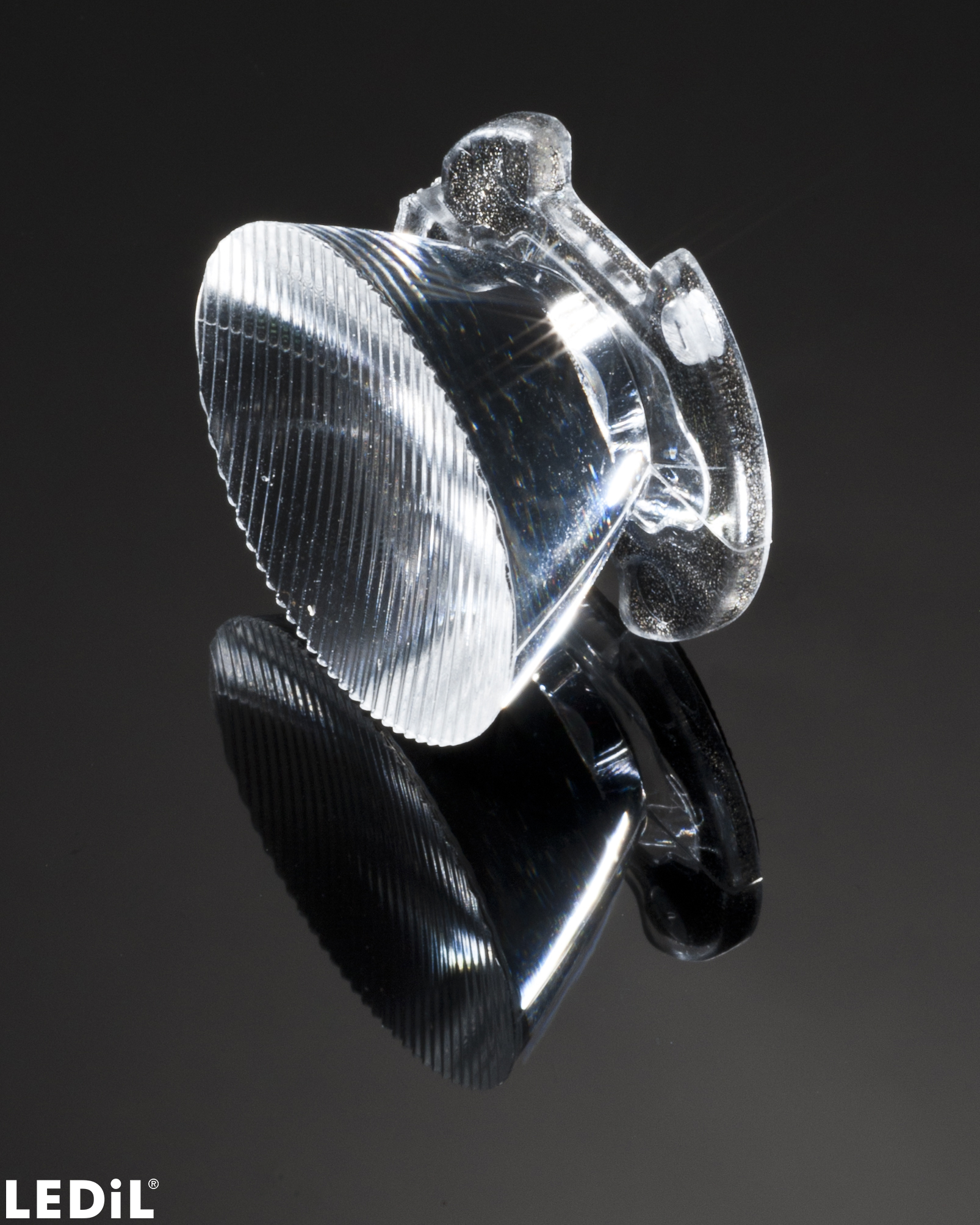

~45° x 10° oval beam. 14.97 mm high lens.

Specification
  • Dimensions:
    26 mm
  • Height:
    14.97 mm
  • Fastening:
    tape, pin
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    1690 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    10.3 kg
  • MPQ:
    130 pcs
  • MOQ:
    260 pcs
  • MOQ size:
    480 x 280 x 80 mm
  • MOQ weight:
    2.1 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA11389_EMILY-O

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

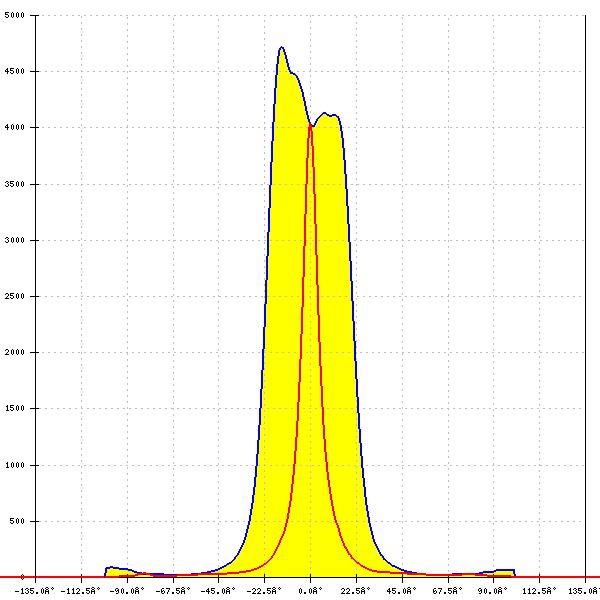

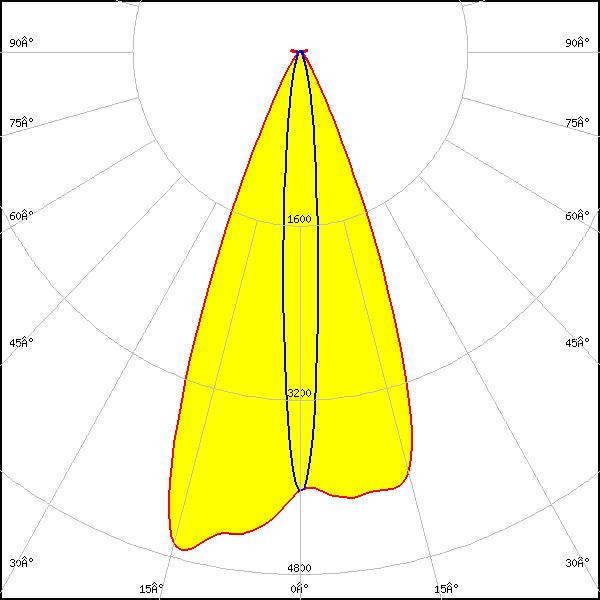

LED: XD16
FWHM: 43° + 9°
FWTM: 60° + 27°
Peak intensity: 4.700 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-E
FWHM: 44° + 9°
FWTM: 0° + 0°
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

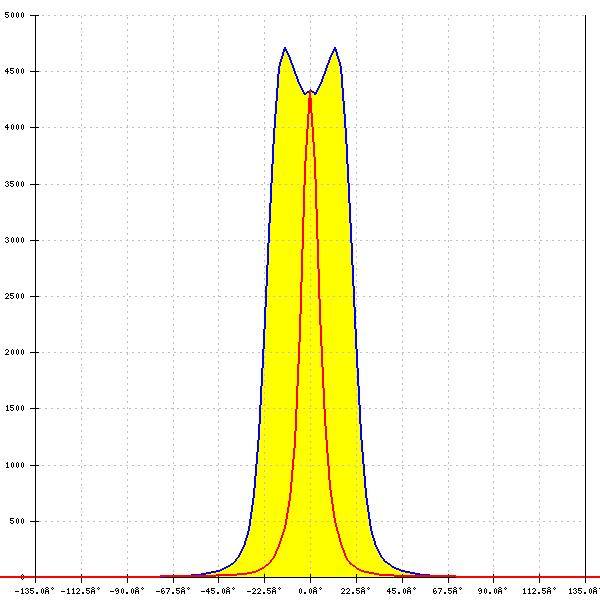

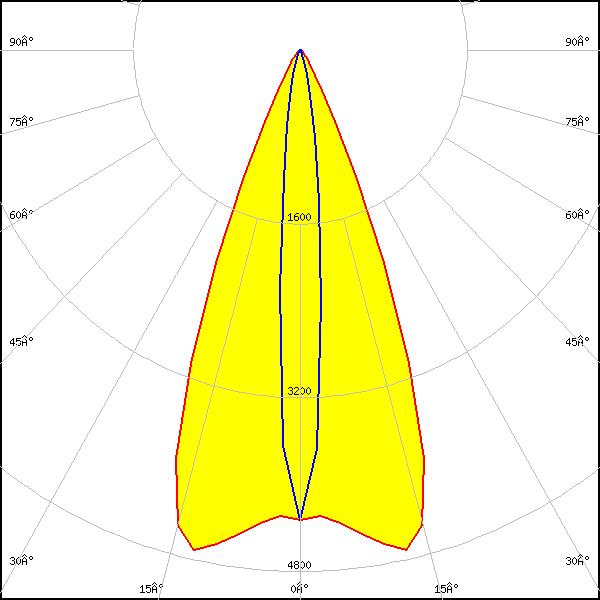

LED: XP-G
FWHM: 44° + 10°
FWTM: 58° + 24°
Peak intensity: 5.700 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

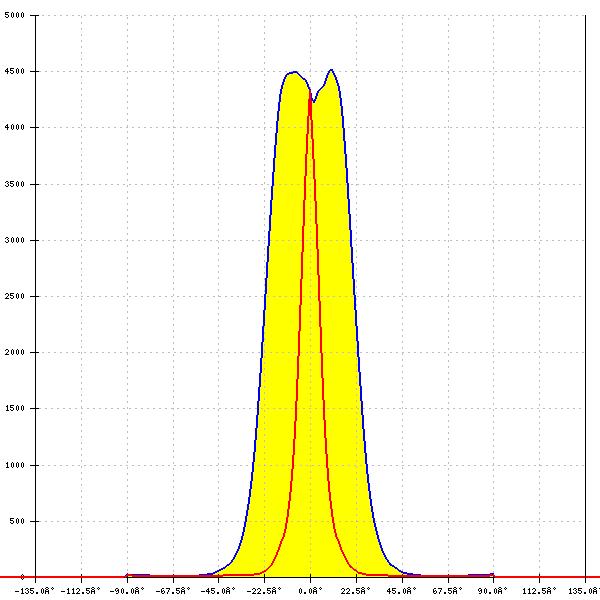

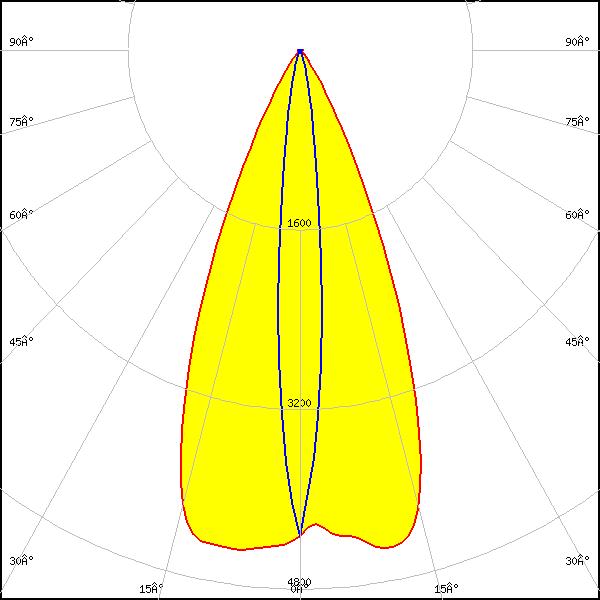

LED: XP-G3
FWHM: 46° + 10°
FWTM: 64° + 24°
Peak intensity: 4.511 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

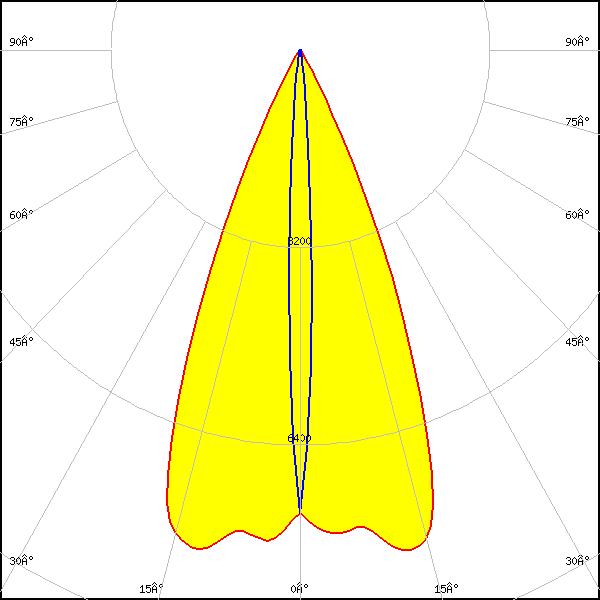

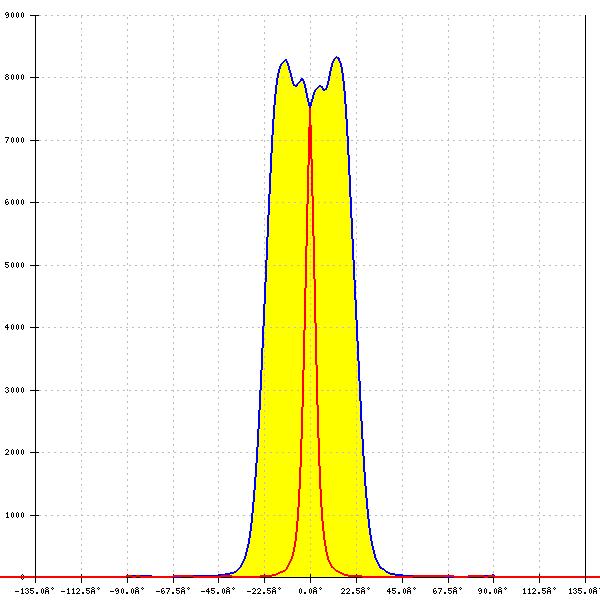

LED: XQ-E HI
FWHM: 45° + 7°
FWTM: 58° + 15°
Peak intensity: 8.300 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

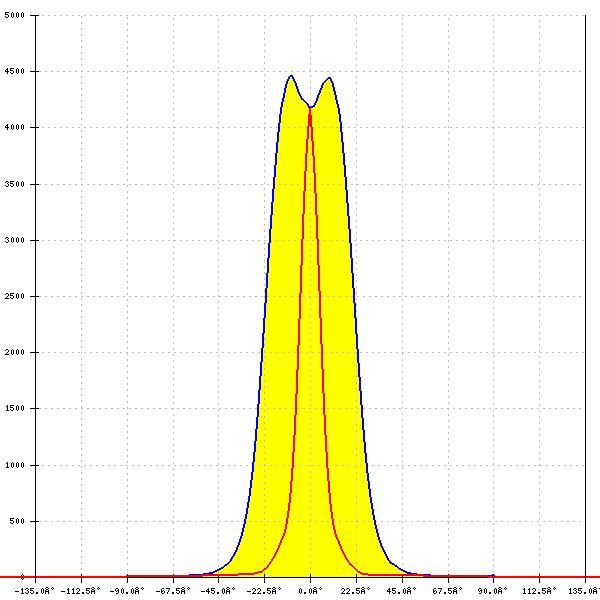

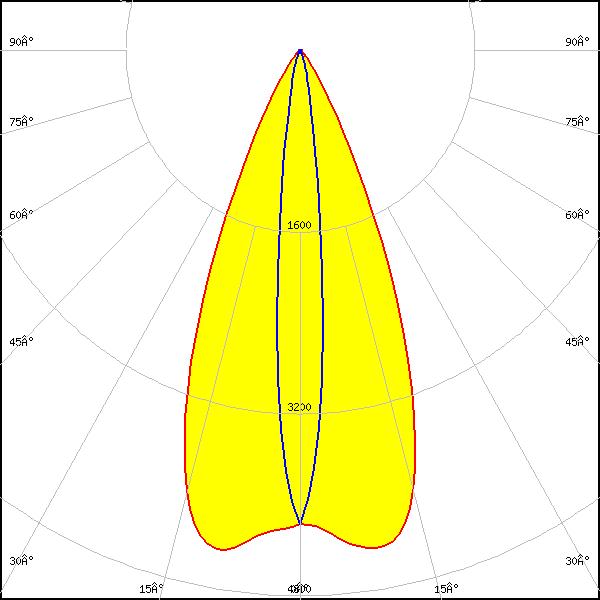

LED: NVSW319B
FWHM: 46° + 12°
FWTM: 66° + 24°
Peak intensity: 4.457 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

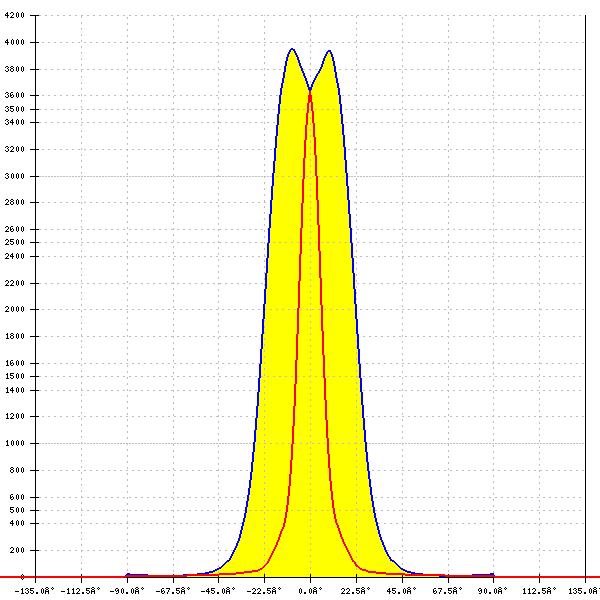

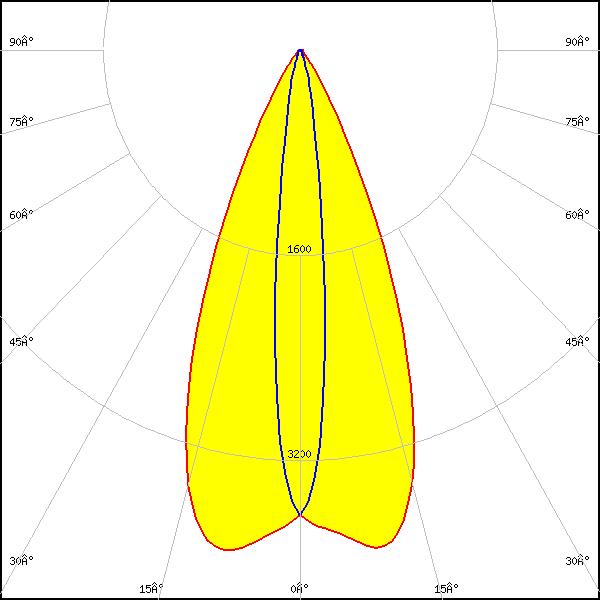

LED: NVSW519A
FWHM: 46° + 12°
FWTM: 66° + 27°
Peak intensity: 3.948 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

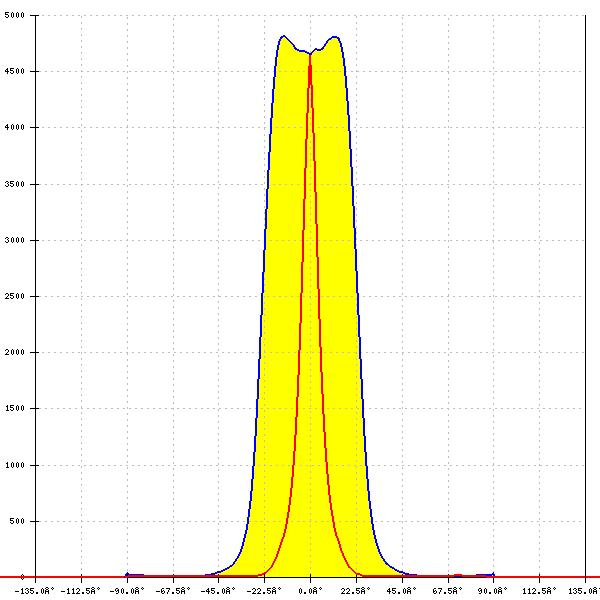

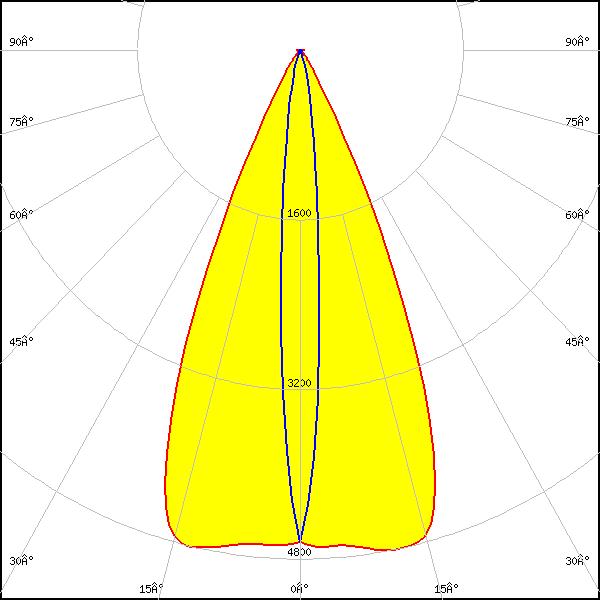

LED: NVSxE21A
FWHM: 48° + 10°
FWTM: 62° + 24°
Peak intensity: 4.810 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White
LED: NVSxx19A
FWHM: 45° + 13°
FWTM: 62° + 28°
Peak intensity: 3.300 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

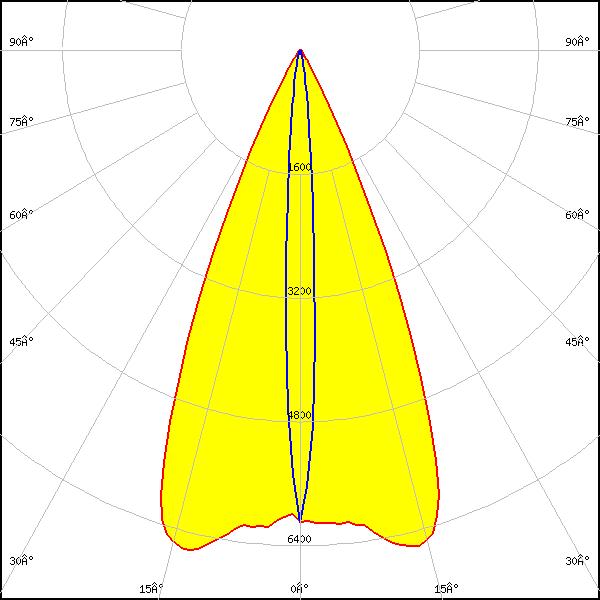

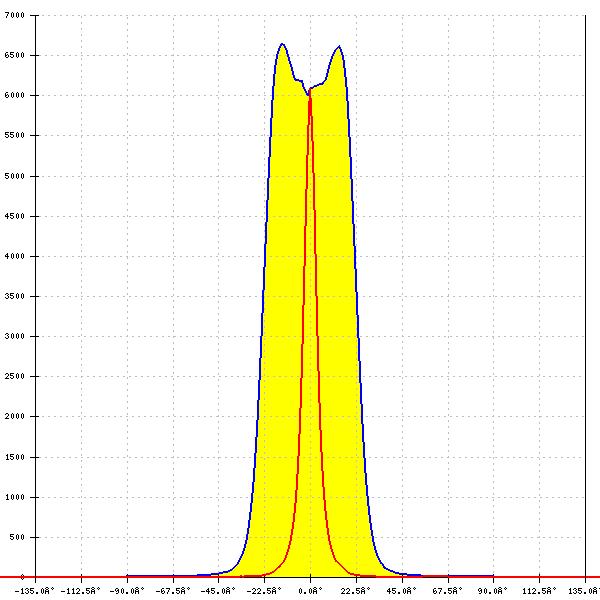

LED: OSCONIQ P 3030
FWHM: 46° + 7°
FWTM: 60° + 18°
Peak intensity: 6.634 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

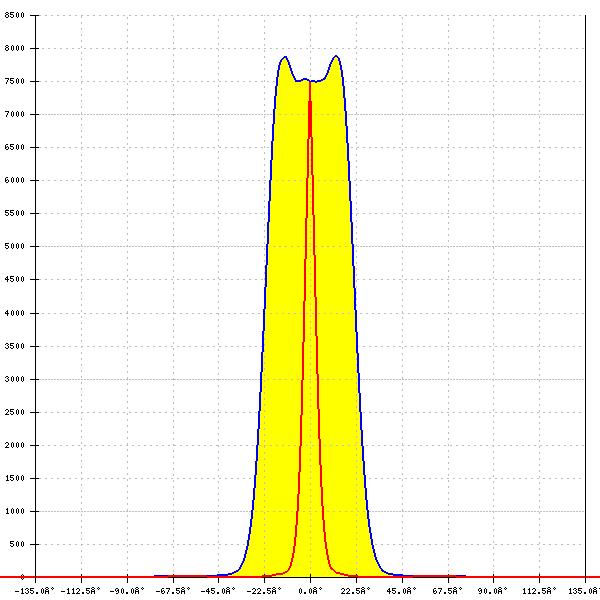

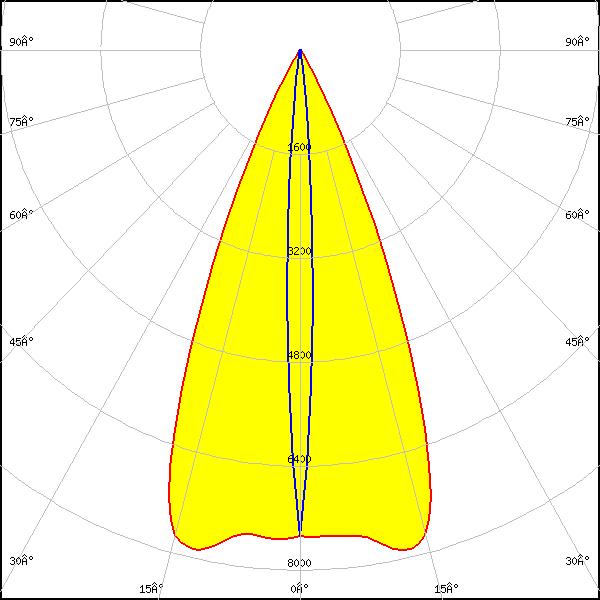

LED: OSLON Pure 1414
FWHM: 44° + 6°
FWTM: 58° + 14°
Peak intensity: 7.877 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

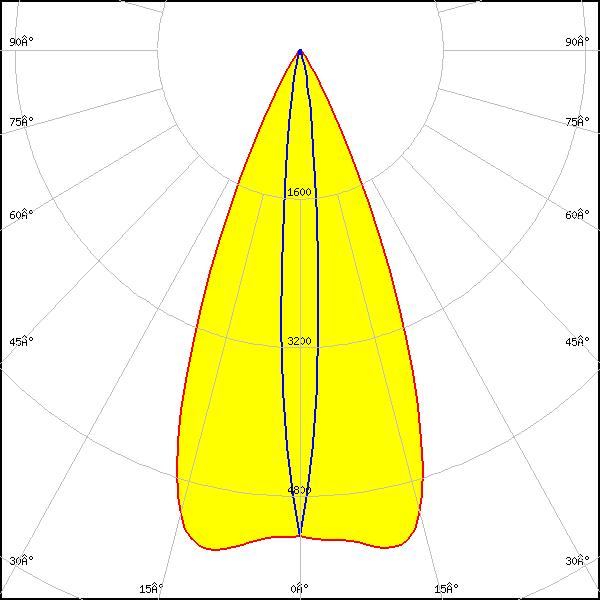

LED: OSLON Square CSSRM2/CSSRM3
FWHM: 45° + 9°
FWTM: 62° + 21°
Peak intensity: 5.500 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

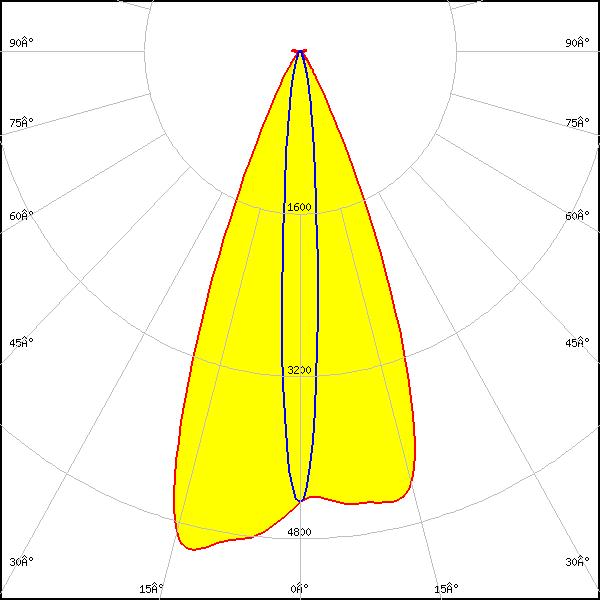

LED: OSLON Square EC
FWHM: 43° + 9°
FWTM: 60° + 25°
Peak intensity: 5.000 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

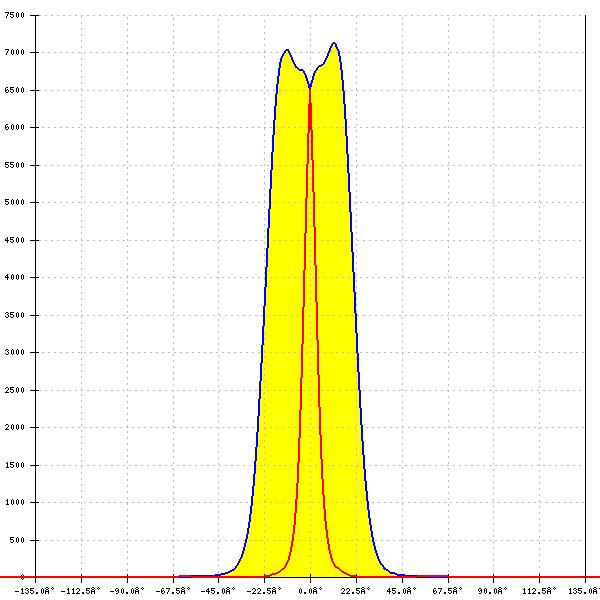

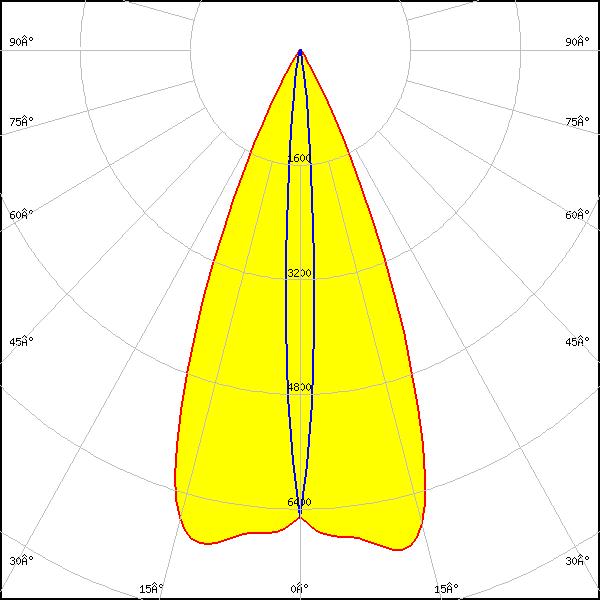

LED: OSLON SSL 150
FWHM: 44° + 8°
FWTM: 60° + 16°
Peak intensity: 7.133 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON SSL 80
FWHM: 44° + 10°
FWTM: 0° + 0°
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: Z5
FWHM: 44° + 10°
FWTM: 0° + 0°
LEDs/each optic: 1
Light colour/type: White
LED: Double Dome (GM2BB)
FWHM: 44° + 10°
FWTM: 0° + 0°
LEDs/each optic: 1
Light colour/type: White
