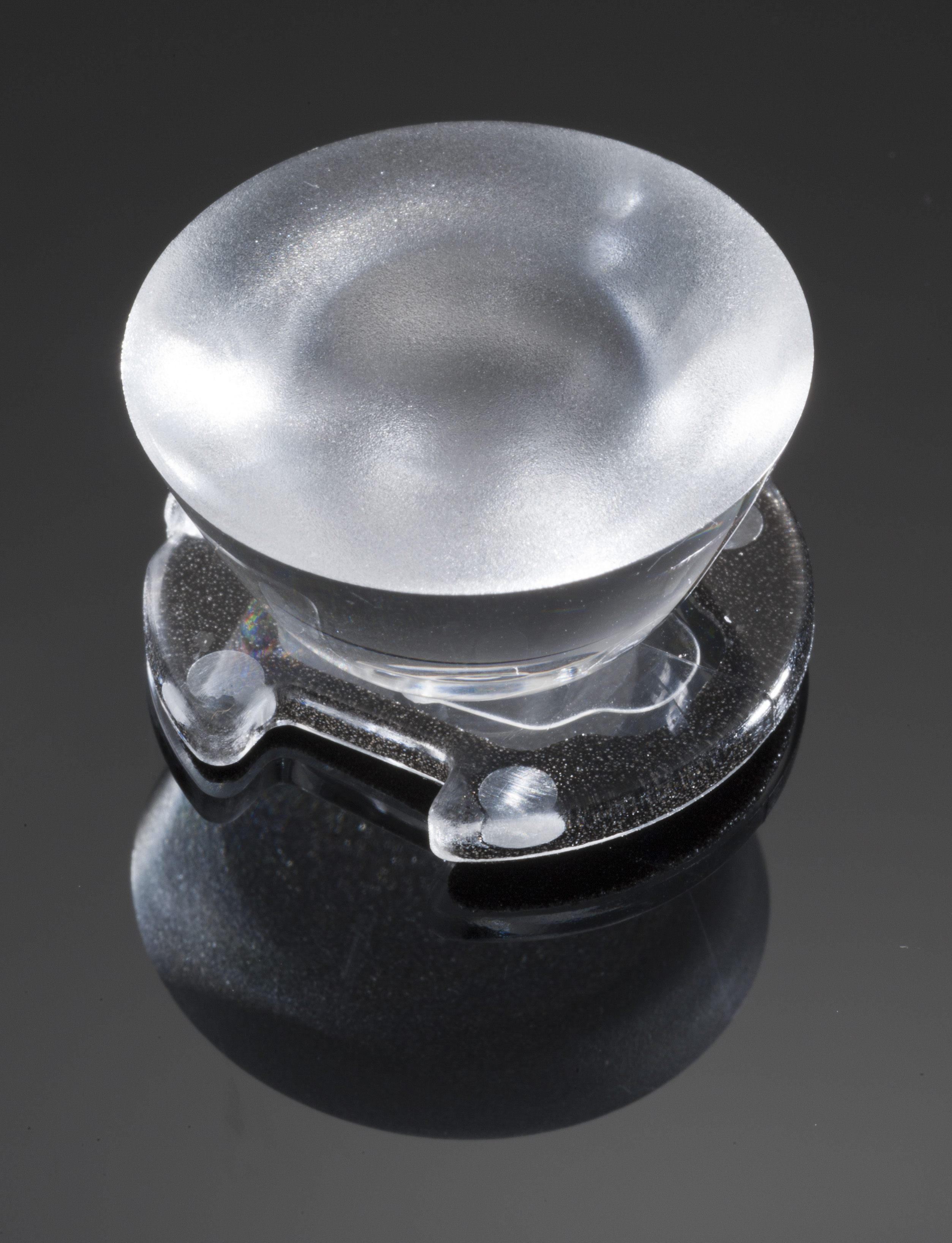

CA11934_EMILY-W

Print

~40° wide beam 14.74 mm high lens.

Specification
  • Dimensions:
    26 mm
  • Height:
    14.74 mm
  • Fastening:
    tape, pin
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    1690 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    11.8 kg
  • MPQ:
    130 pcs
  • MOQ:
    260 pcs
  • MOQ size:
    480 x 280 x 80 mm
  • MOQ weight:
    2.2 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA11934_EMILY-W

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

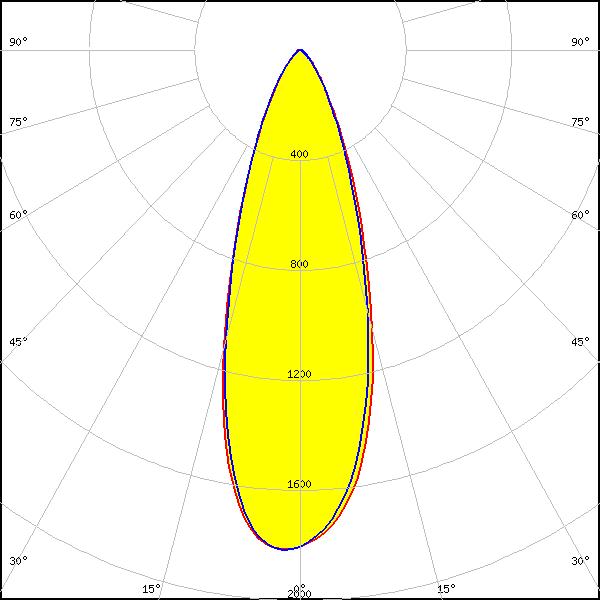

Optical results

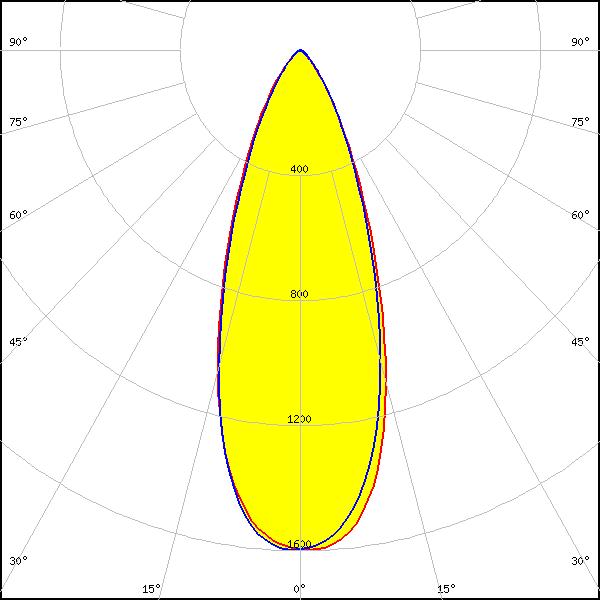

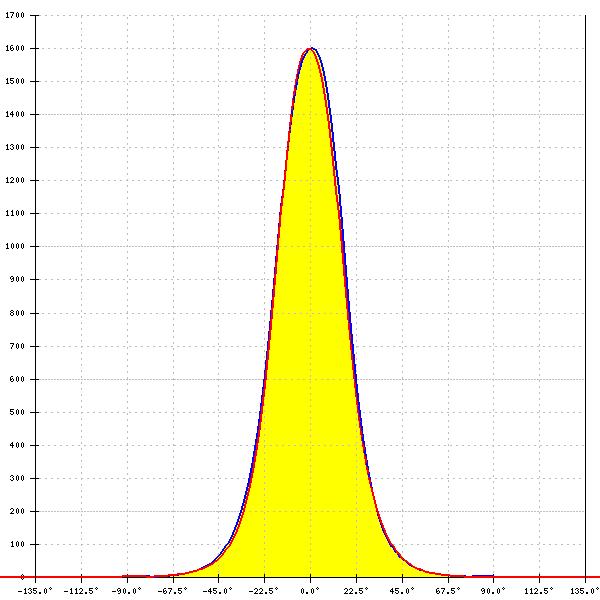

LED: XHP35 HD
FWHM: 39°
FWTM: 72°
Peak intensity: 1.600 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

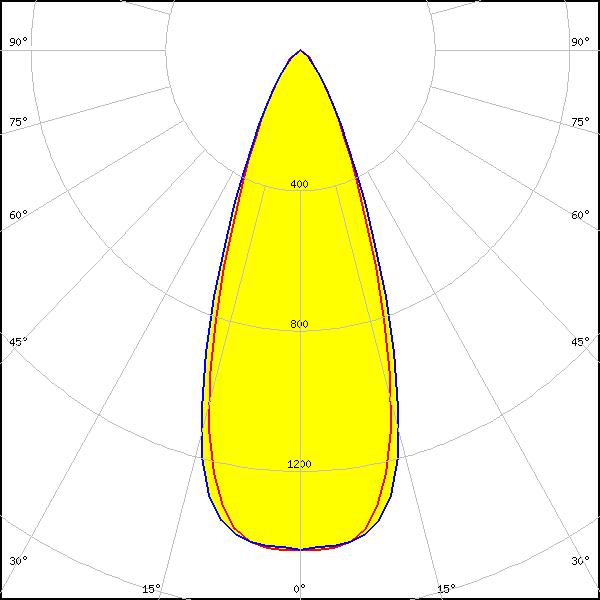

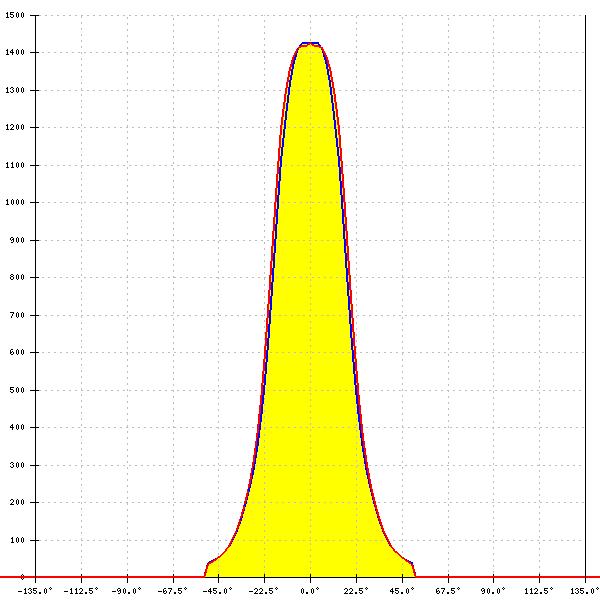

LED: XM-L
FWHM: 36°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: XM-L HVW
FWHM: 36°
FWTM: -
LEDs/each optic: 1
Light colour/type: White

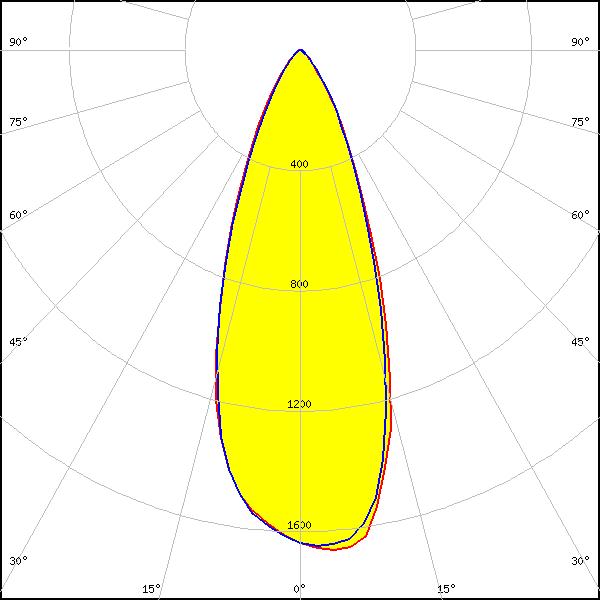

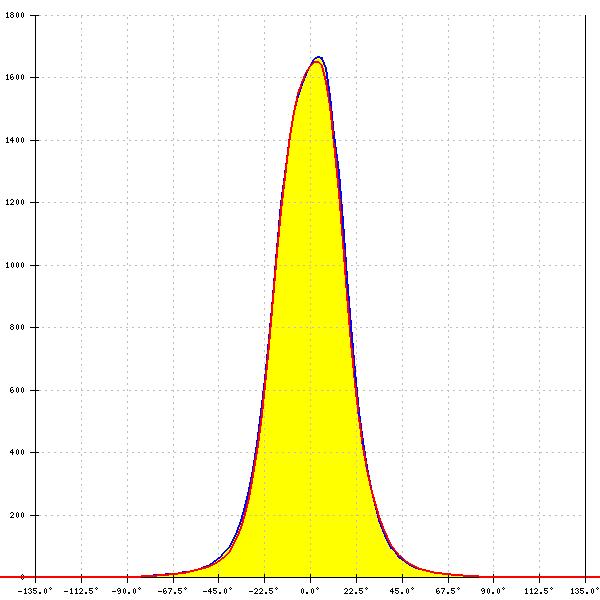

LED: XM-L2
FWHM: 39°
FWTM: 72°
Peak intensity: 1.700 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-E
FWHM: 39°
FWTM: 64°
Peak intensity: 1.600 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

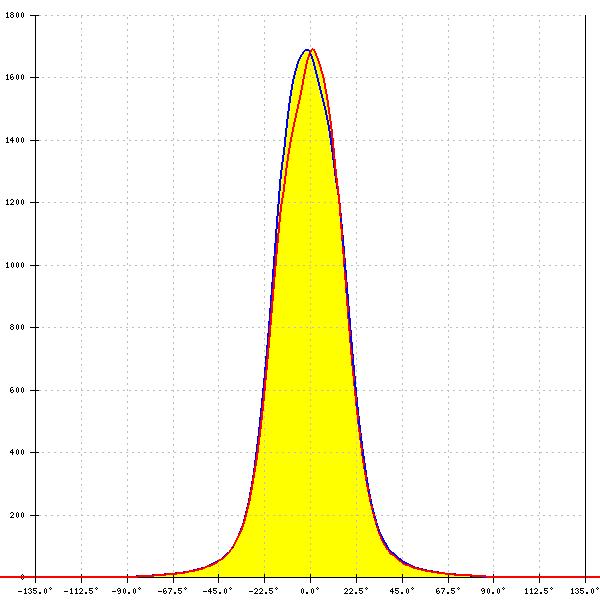

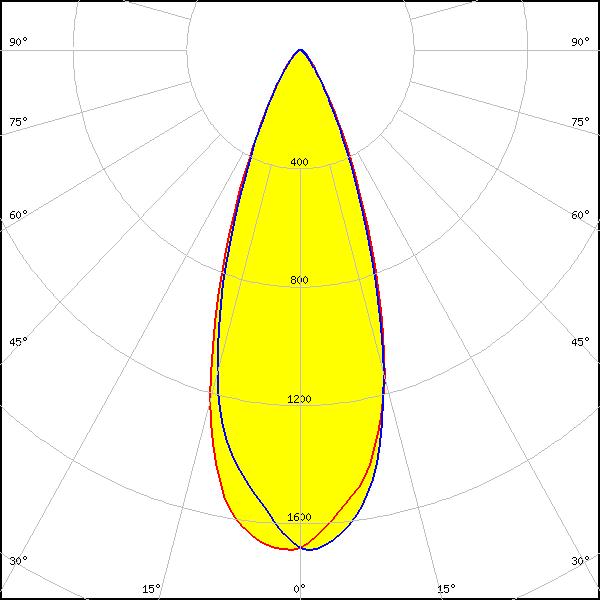

LED: XP-E2
FWHM: 39°
FWTM: 67°
Peak intensity: 1.700 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

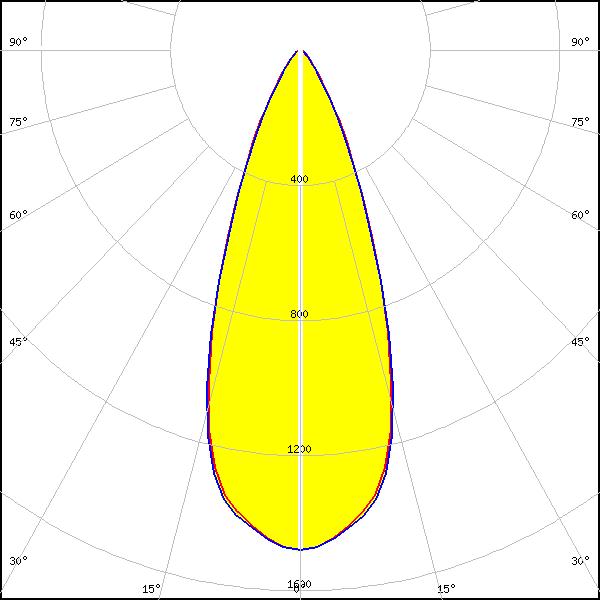

LED: XP-G
FWHM: 40°
FWTM: 68°
Peak intensity: 1.500 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

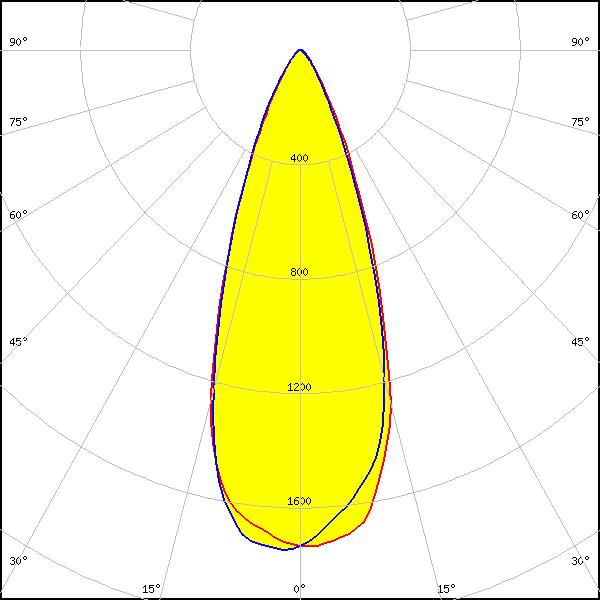

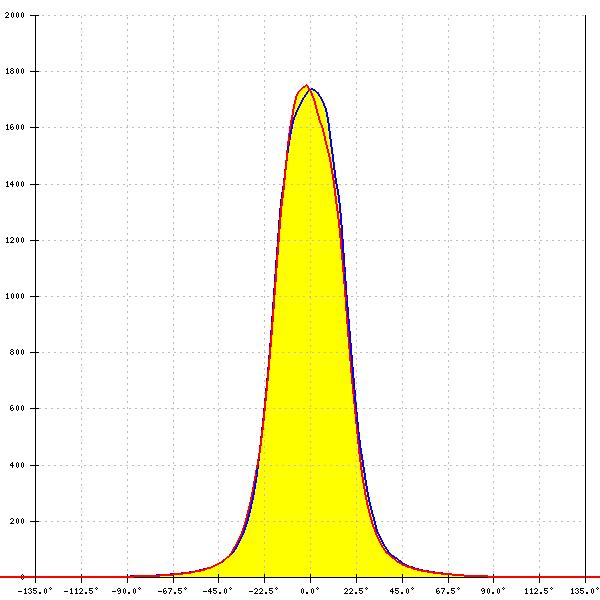

LED: XP-G2
FWHM: 38°
FWTM: 66°
Peak intensity: 1.700 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

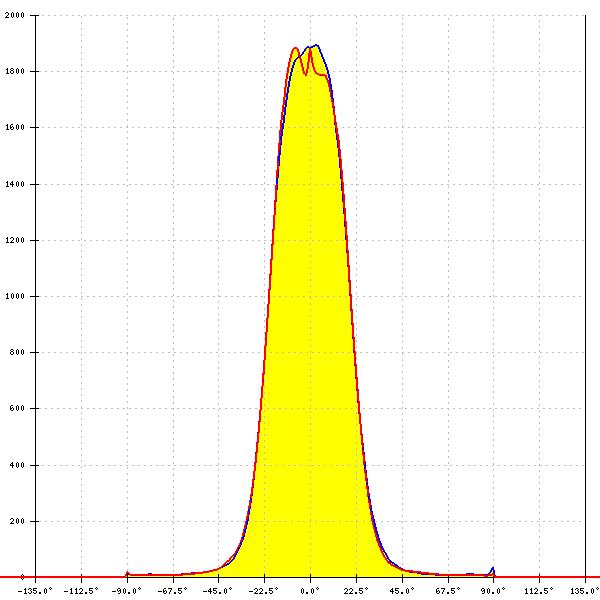

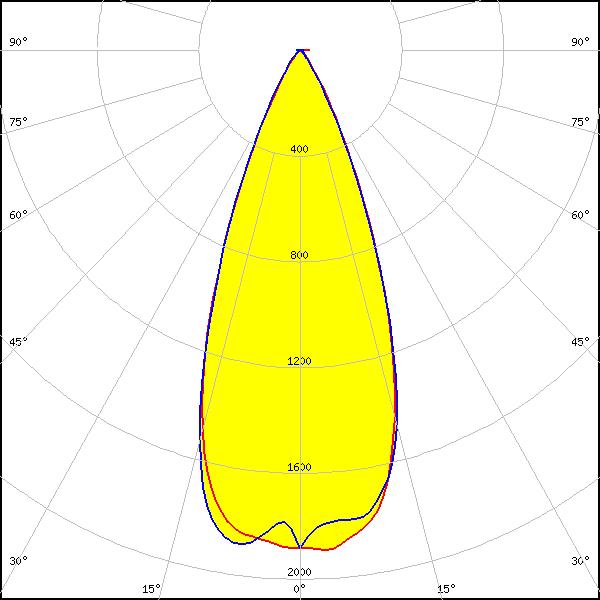

LED: XP-G2 HE
FWHM: 41°
FWTM: 63°
Peak intensity: 1.894 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

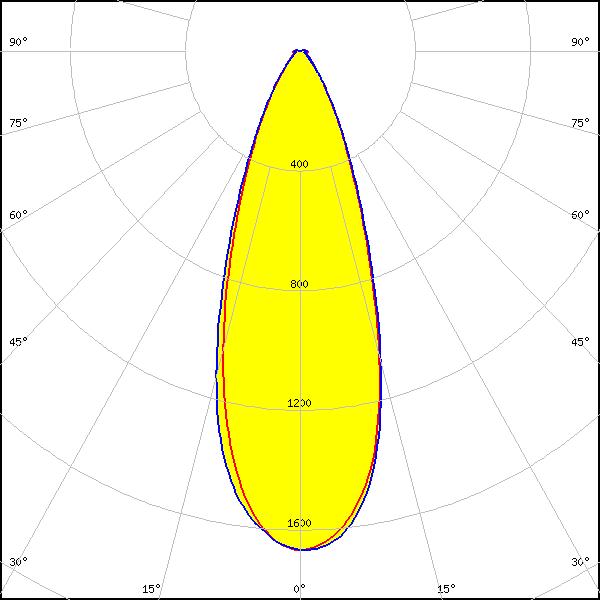

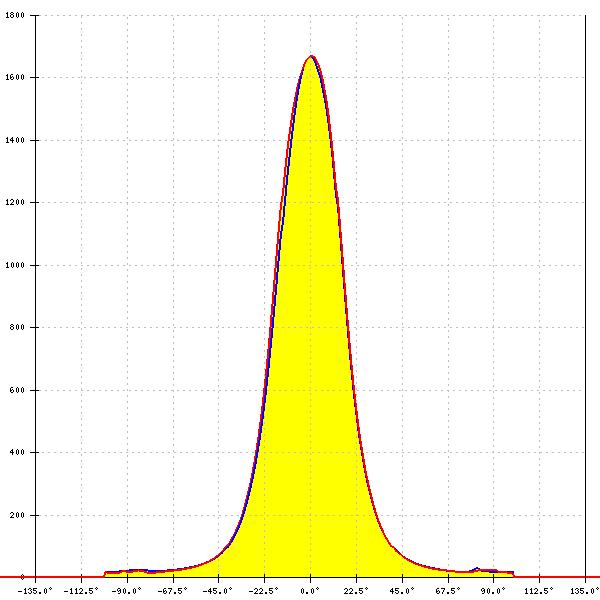

LED: XP-G3
FWHM: 36°
FWTM: 70°
Peak intensity: 1.700 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-L HD
FWHM: 38°
FWTM: 71°
Peak intensity: 1.710 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

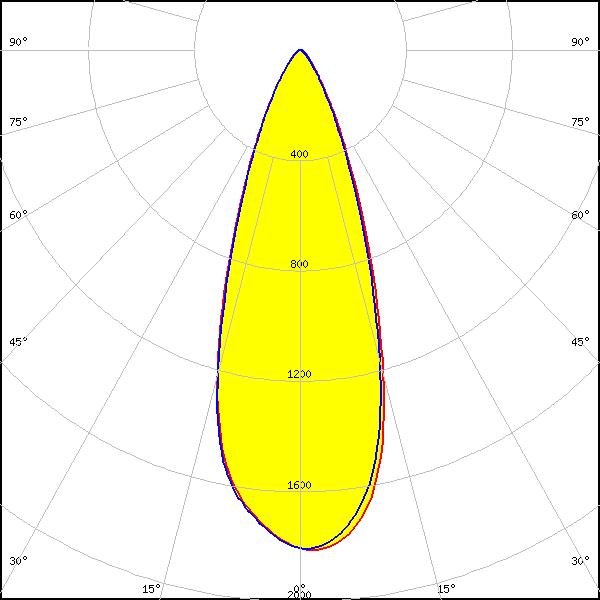

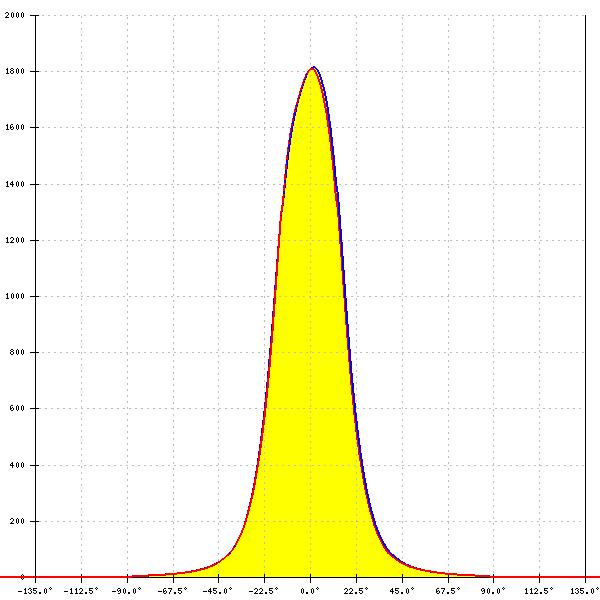

LED: XP-L HI
FWHM: 36°
FWTM: 65°
Peak intensity: 1.800 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

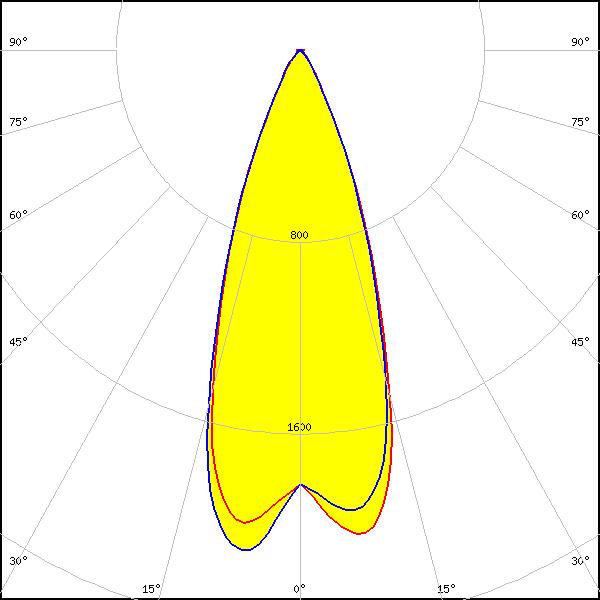

LED: XP-L2
FWHM: 38°
FWTM: 60°
Peak intensity: 2.212 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White
LED: XT-E
FWHM: 36°
FWTM: -
Peak intensity: 1.500 cd/lm
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON A
FWHM: 40°
FWTM: -
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

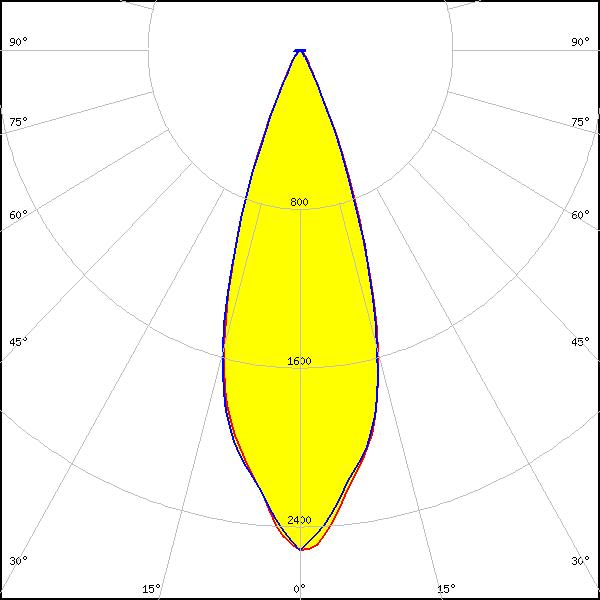

LED: LUXEON C
FWHM: 35°
FWTM: 54°
Peak intensity: 2.518 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

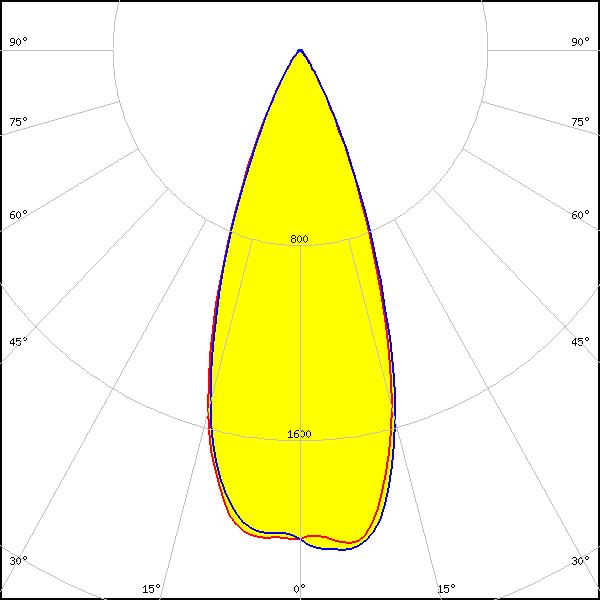

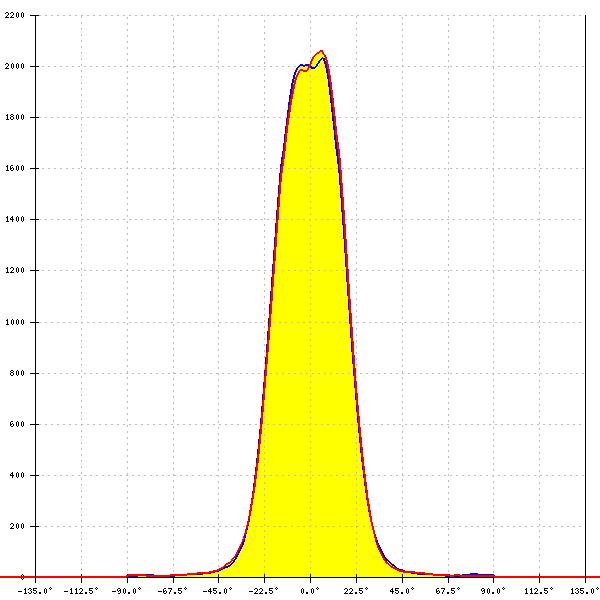

LED: LUXEON HL2X
FWHM: 40°
FWTM: 62°
Peak intensity: 2.082 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White

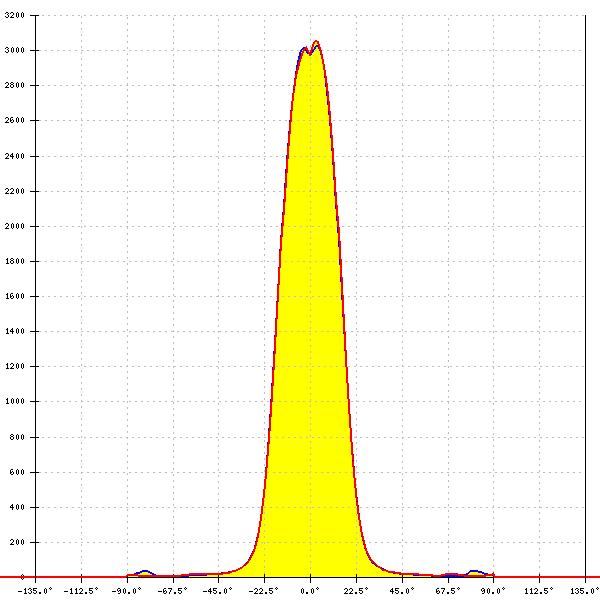

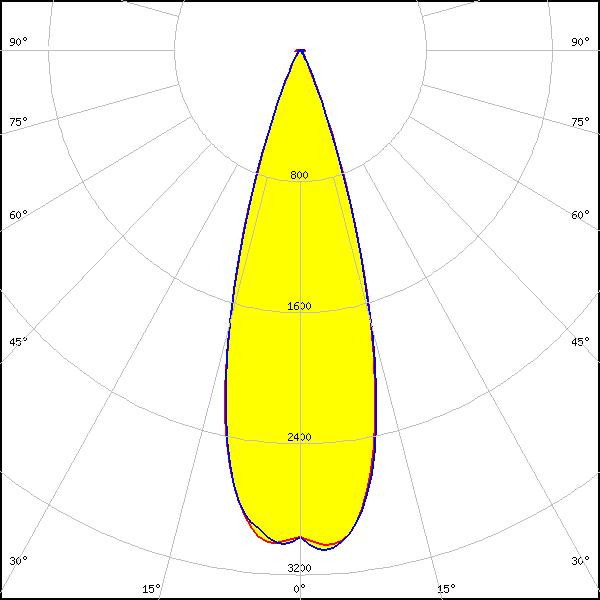

LED: LUXEON HL2Z
FWHM: 32°
FWTM: 50°
Peak intensity: 3.104 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

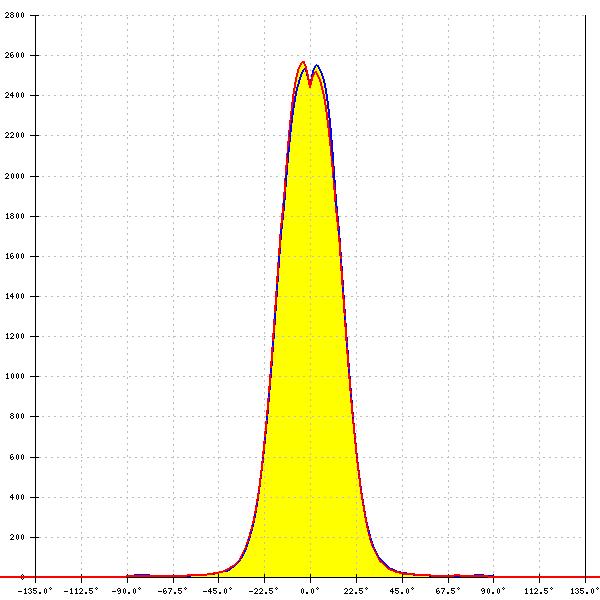

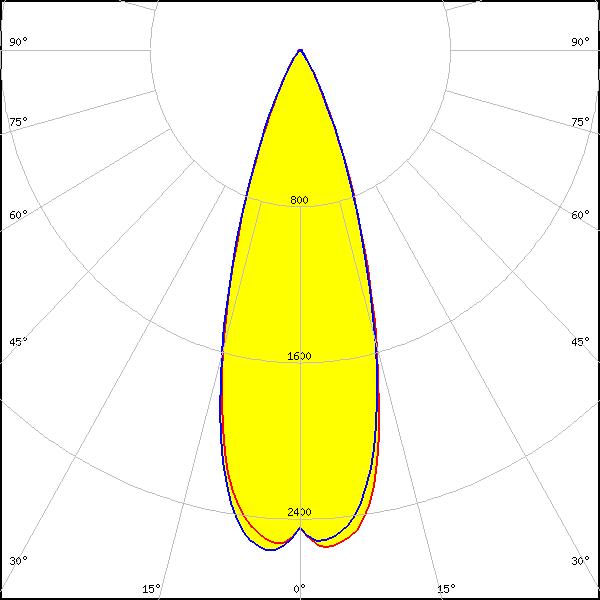

LED: LUXEON MZ
FWHM: 34°
FWTM: 56°
Peak intensity: 2.593 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON Rebel
FWHM: 40°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON Rebel ES
FWHM: 40°
FWTM: -
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

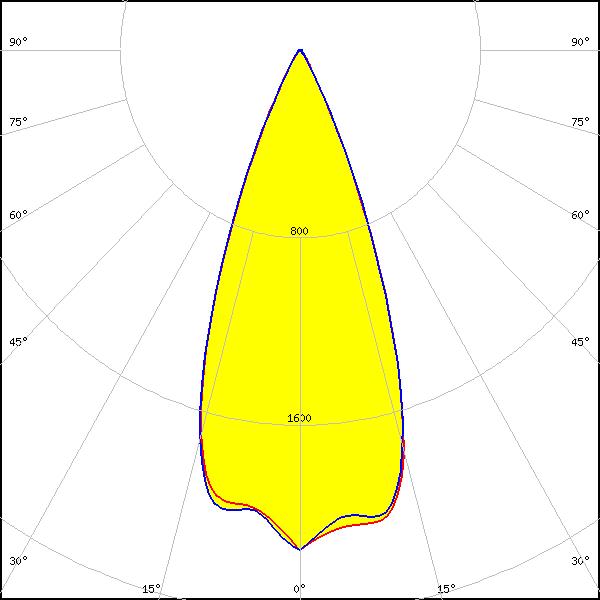

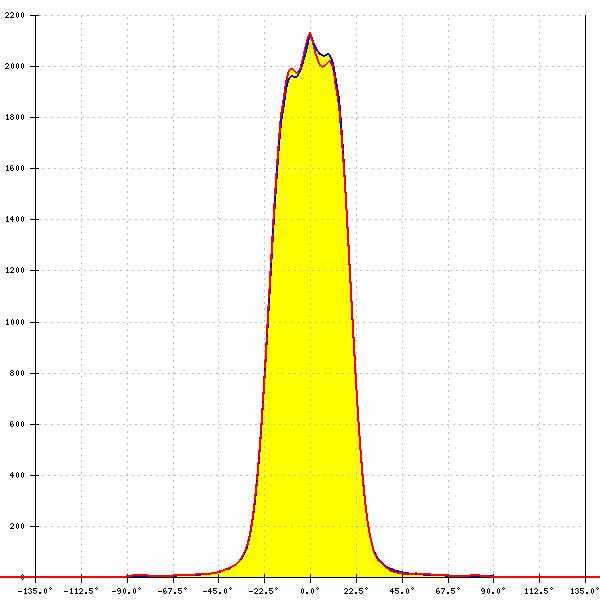

LED: LUXEON SunPlus 20 Line (120 deg)
FWHM: 40°
FWTM: 57°
Peak intensity: 2.134 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White

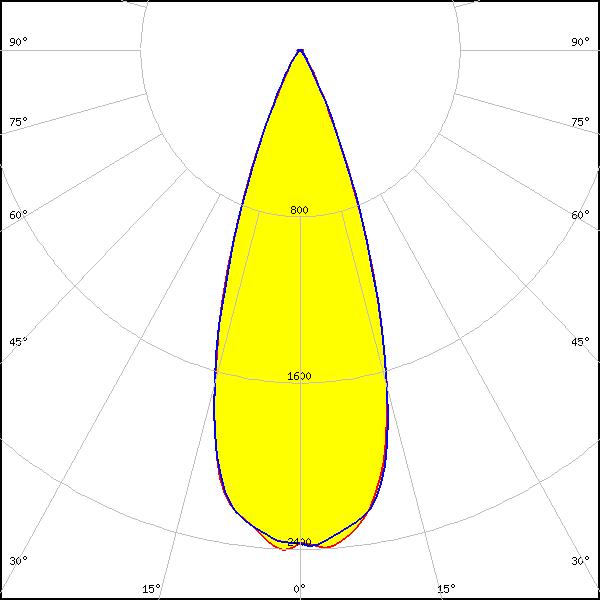

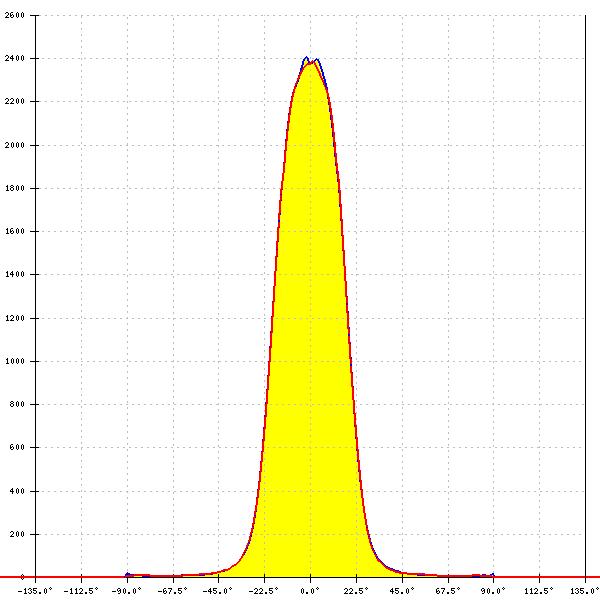

LED: LUXEON TX
FWHM: 36°
FWTM: 56°
Peak intensity: 2.432 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White

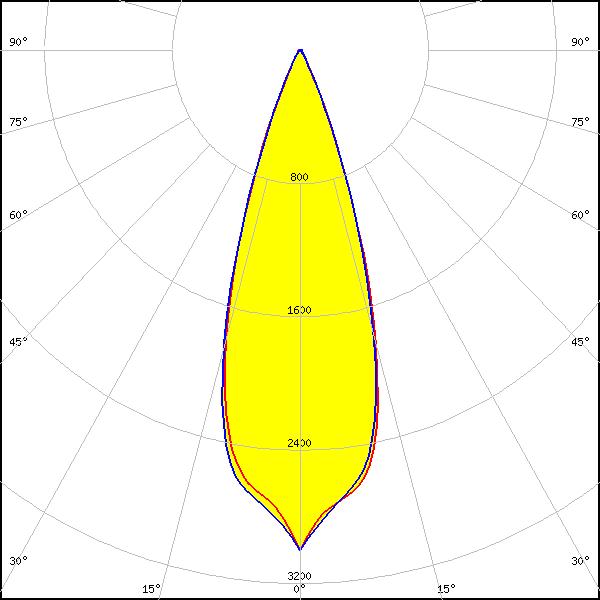

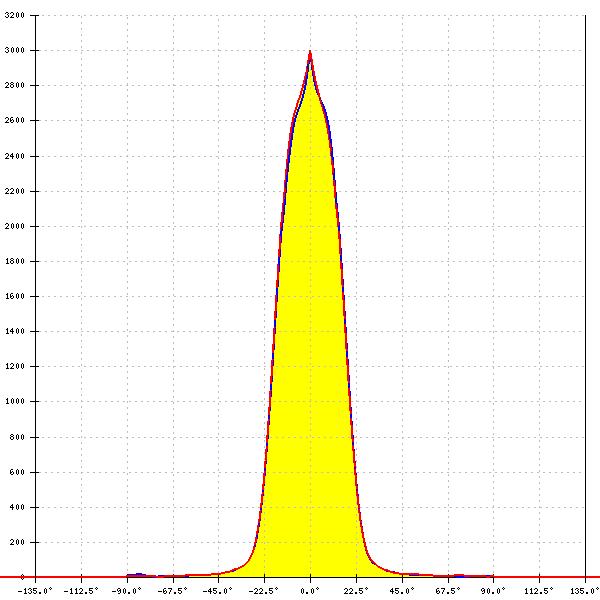

LED: LUXEON Z ES
FWHM: 34°
FWTM: 50°
Peak intensity: 3.002 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White

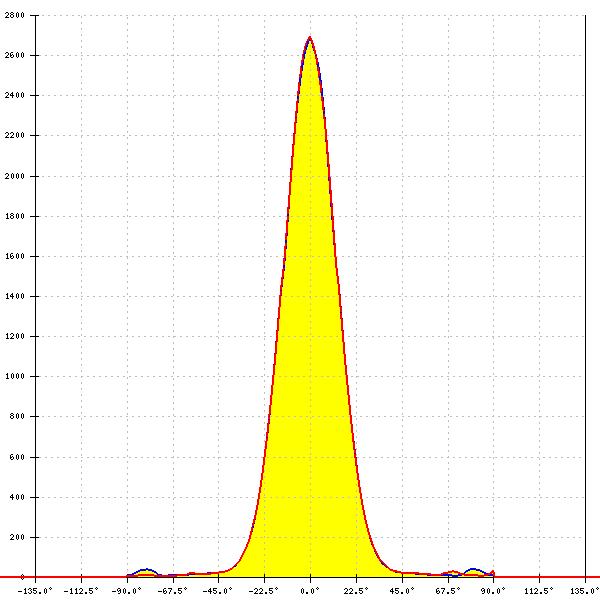

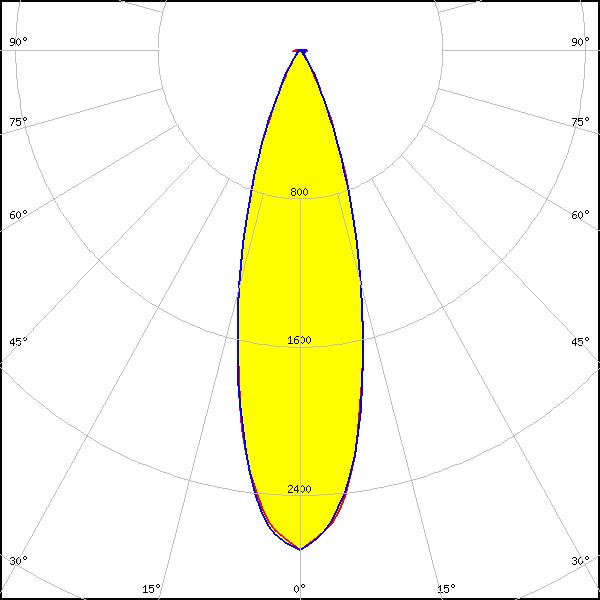

LED: NCSxE17A
FWHM: 30°
FWTM: 56°
Peak intensity: 2.696 cd/lm
Efficiency: 90 %
LEDs/each optic: 4
Light colour/type: White
LED: NCSxx19A
FWHM: 40°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

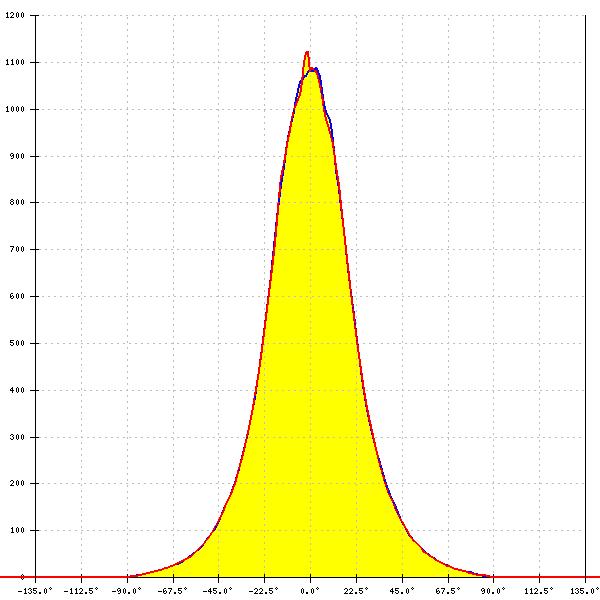

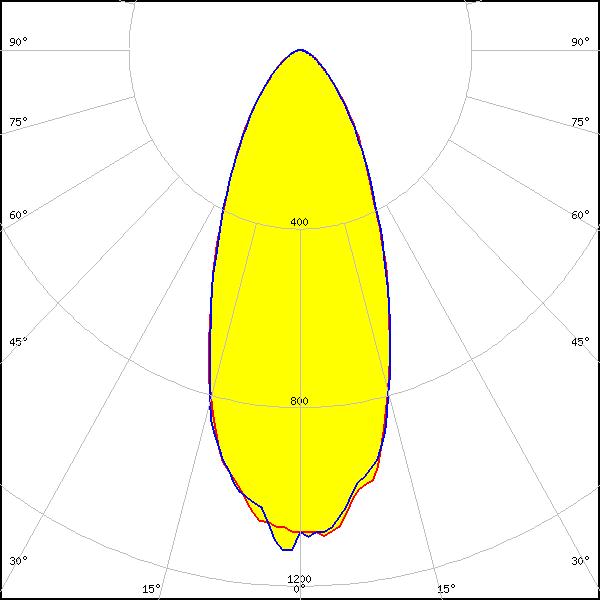

LED: NCSxx19B
FWHM: 45°
FWTM: -
Peak intensity: 1.000 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: NS9x383
FWHM: 34°
FWTM: 67°
Peak intensity: 1.800 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

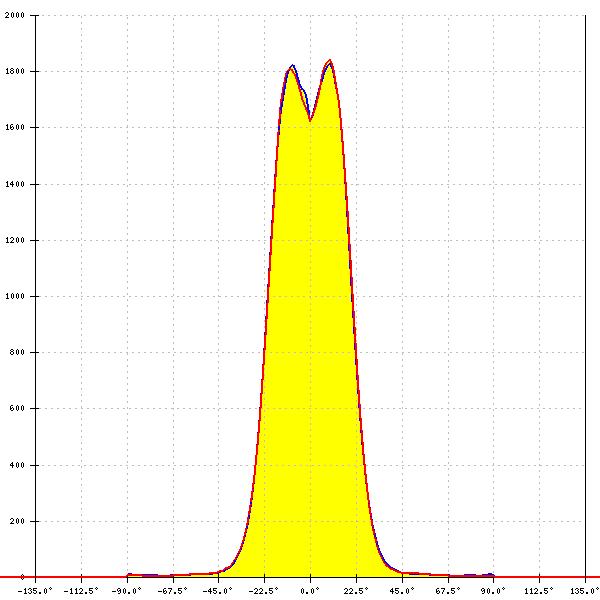

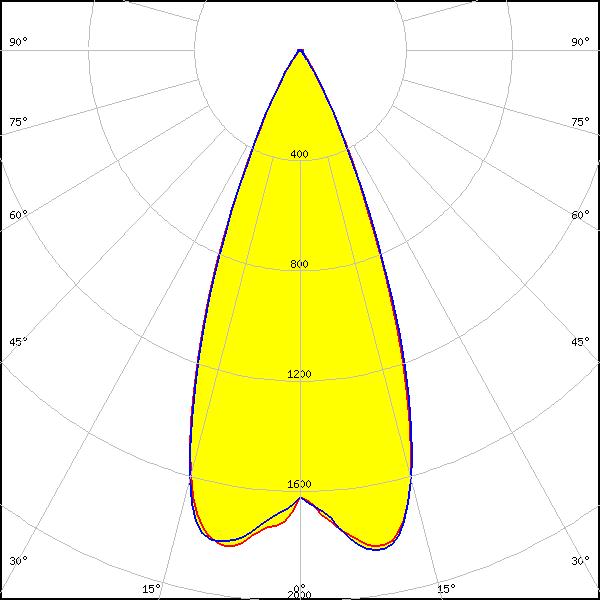

LED: NVSW219D
FWHM: 43°
FWTM: 62°
Peak intensity: 1.848 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

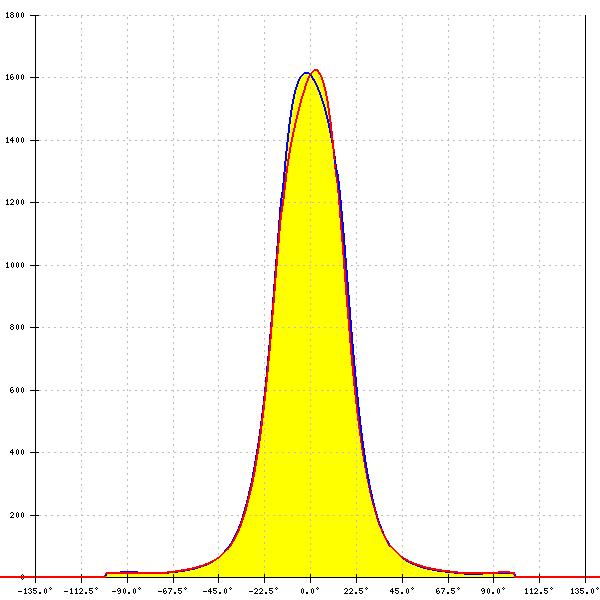

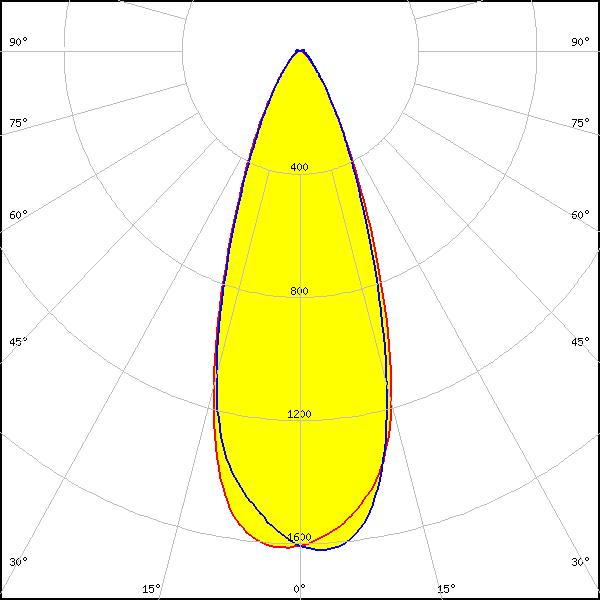

LED: NVSW219F
FWHM: 38°
FWTM: 69°
Peak intensity: 1.600 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White
LED: NVSxx19A
FWHM: 40°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

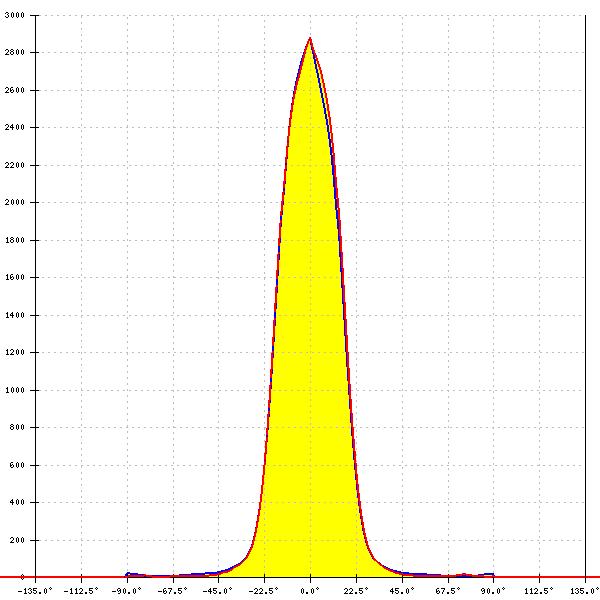

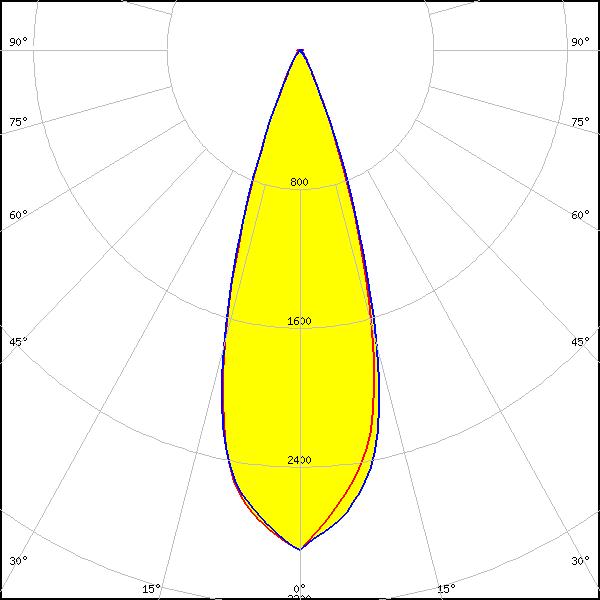

LED: OSCONIQ P 3030
FWHM: 33°
FWTM: 52°
Peak intensity: 2.880 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON Black
FWHM: 36°
FWTM: 49°
Peak intensity: 2.800 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

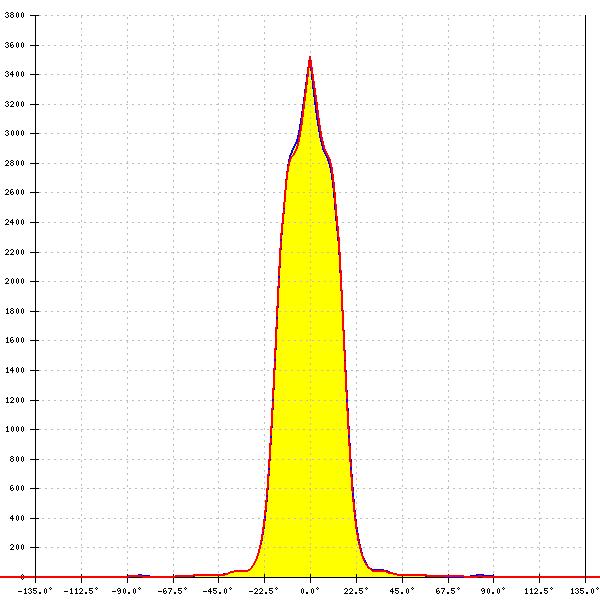

LED: OSLON Black Flat (LUW HWQP)
FWHM: 32°
FWTM: 45°
Peak intensity: 3.500 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

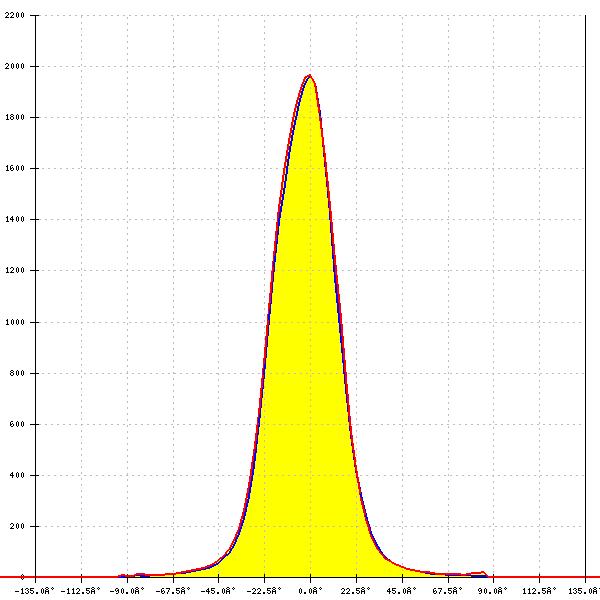

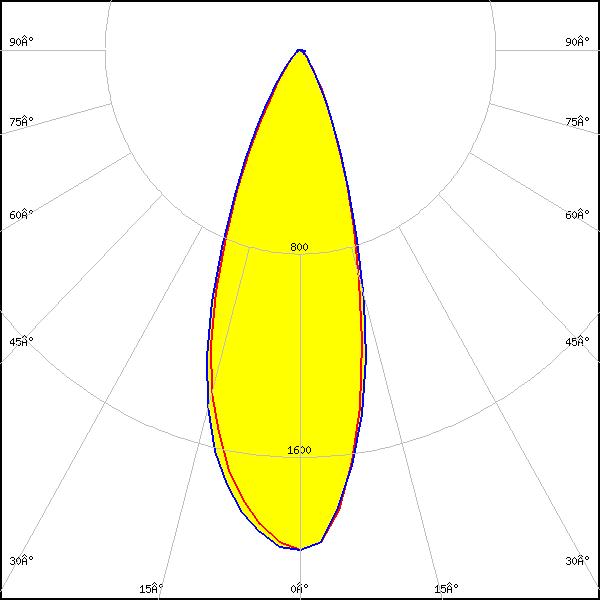

LED: OSLON Square EC
FWHM: 38°
FWTM: 68°
Peak intensity: 1.860 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON SSL 150
FWHM: 40°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

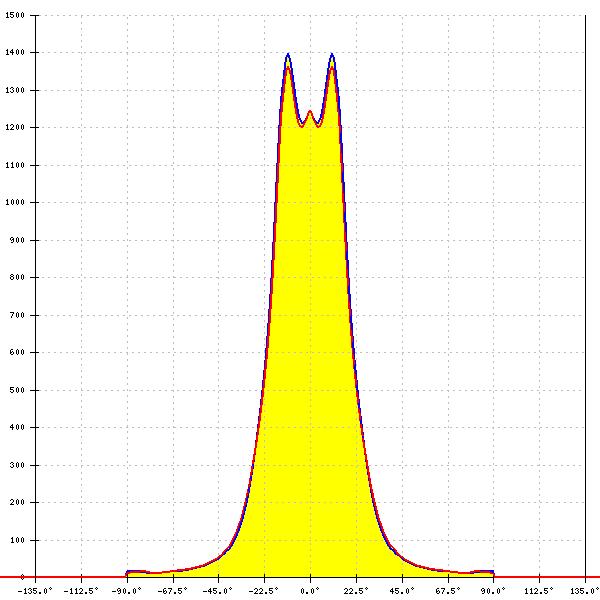

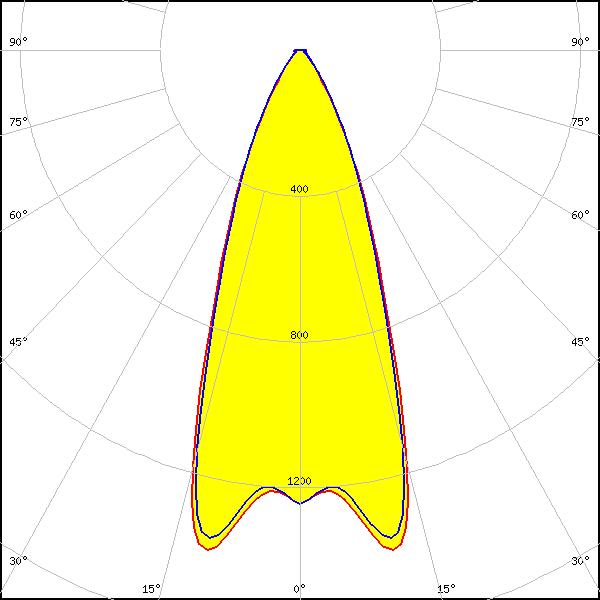

LED: OSLON SSL 80
FWHM: 40°
FWTM: 70°
Peak intensity: 1.250 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

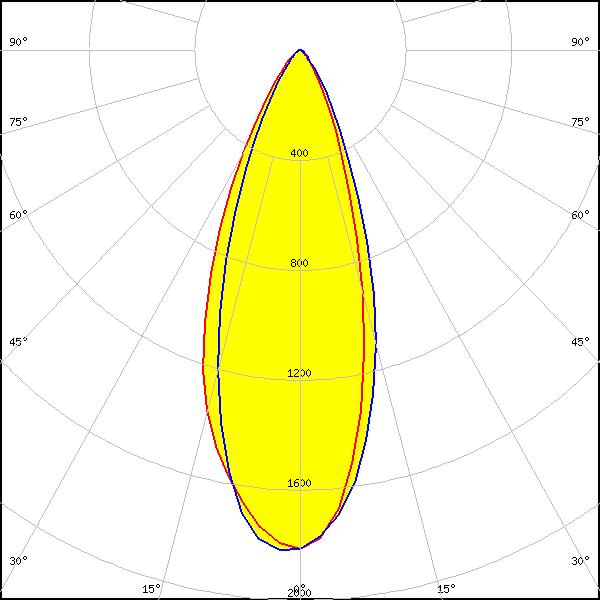

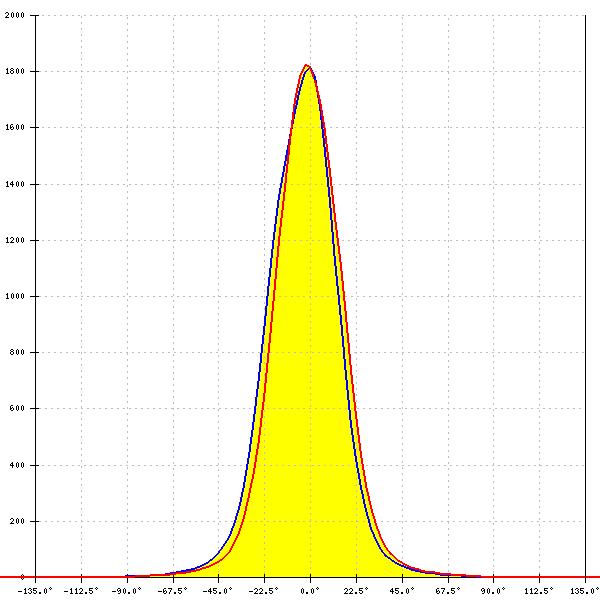

LED: LH351B
FWHM: 38°
FWTM: 68°
Peak intensity: 1.800 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

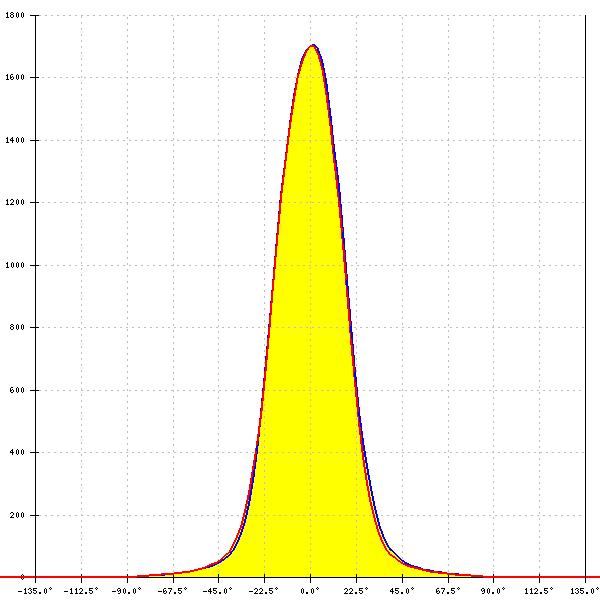

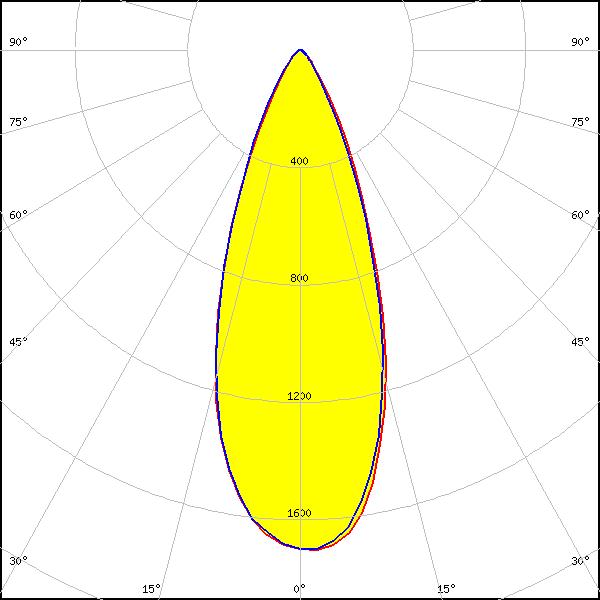

LED: LH351Z
FWHM: 39°
FWTM: 68°
Peak intensity: 1.700 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: Z5
FWHM: 40°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

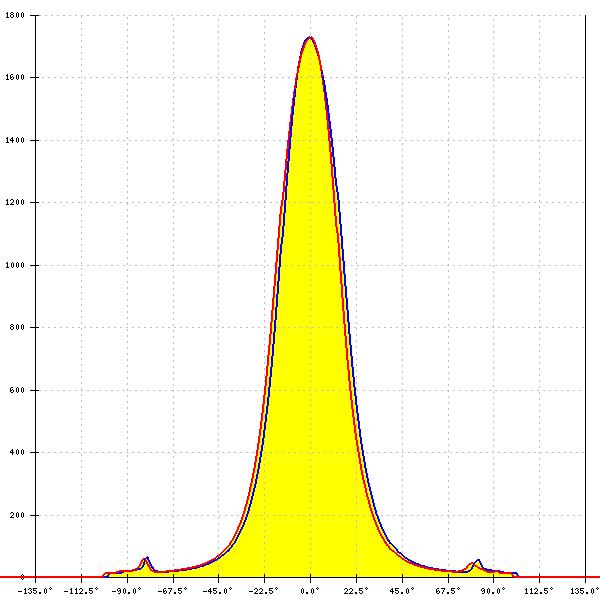

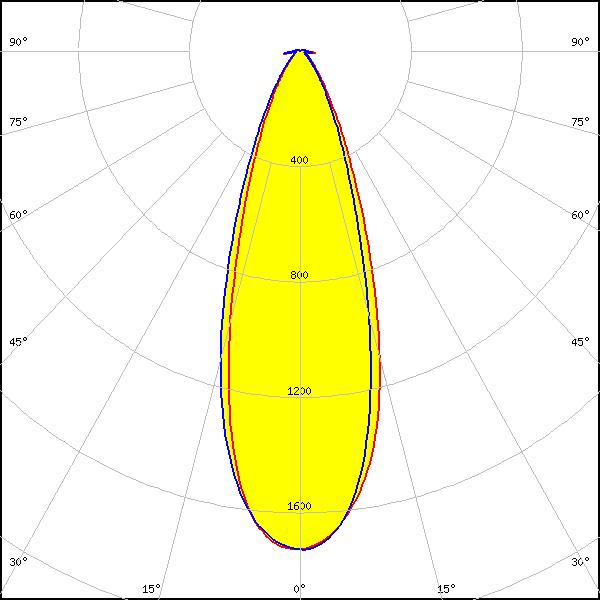

LED: Z8Y22P
FWHM: 34°
FWTM: 67°
Peak intensity: 1.700 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: Double Dome (GM2BB)
FWHM: 40°
FWTM: -
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
