CA12066_EMILY-O

Print

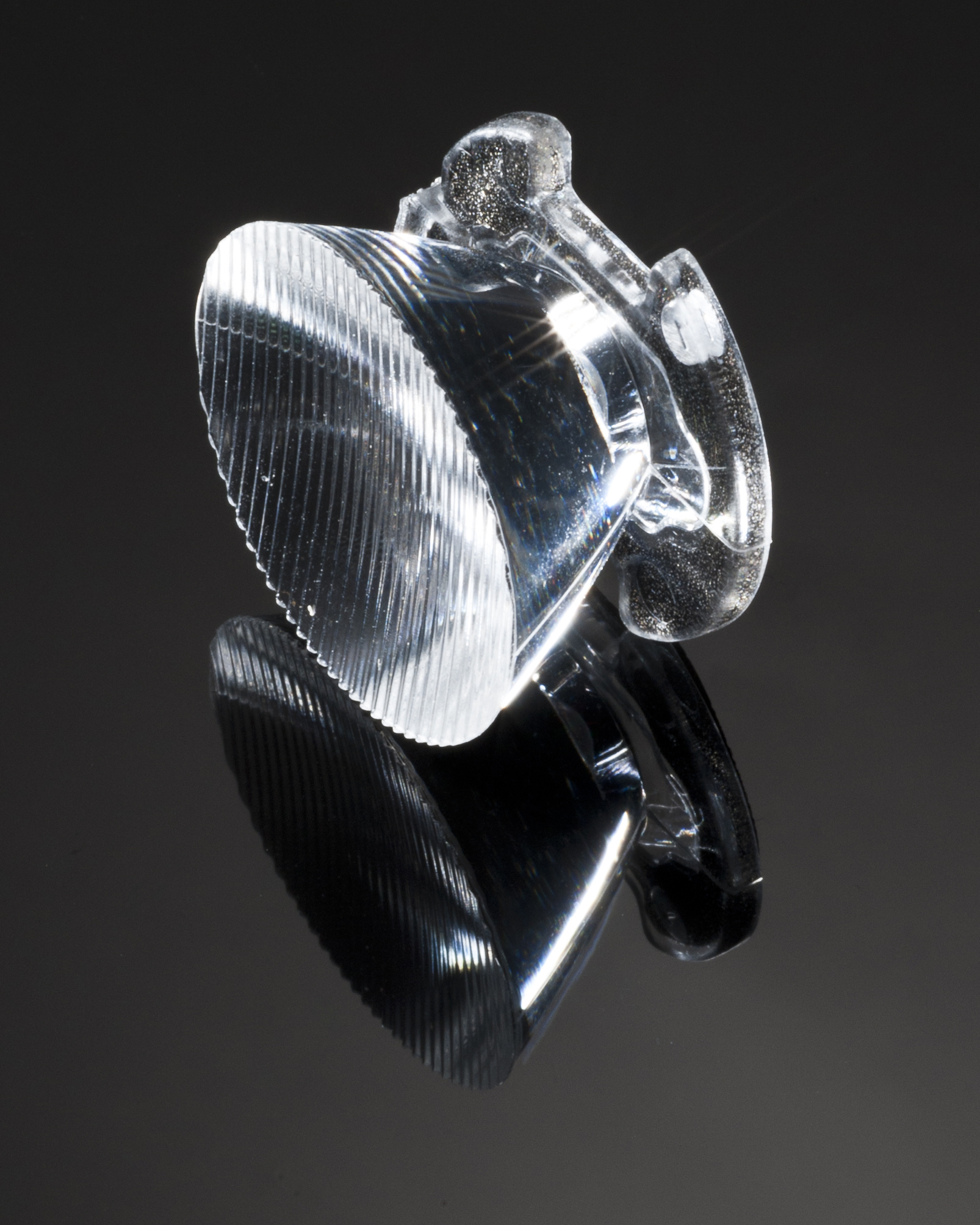

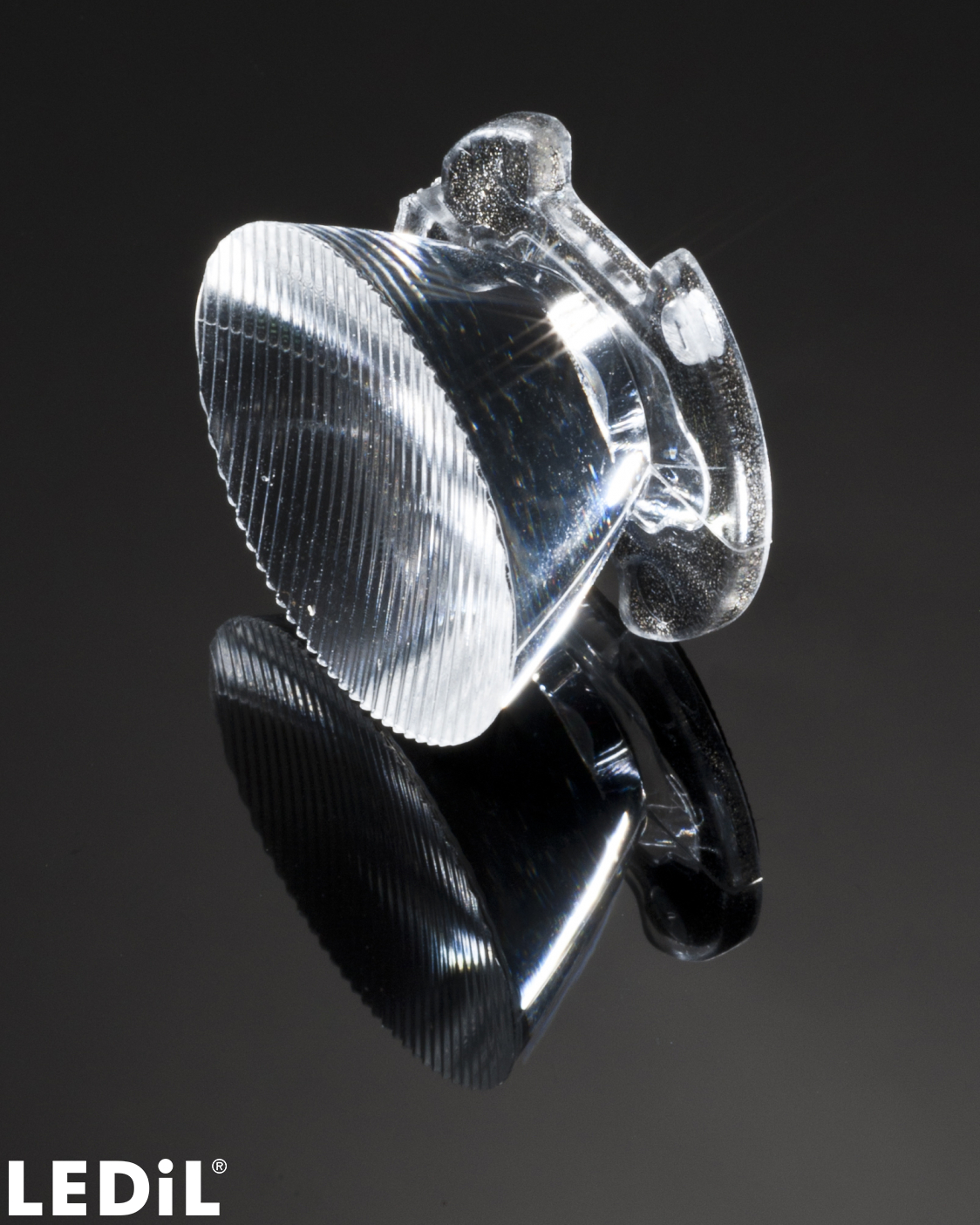

~45° x 10° oval beam. 14.96 mm high lens.

Specification
  • Dimensions:
    26 mm
  • Height:
    14.96 mm
  • Fastening:
    tape, pin
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    1690 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    10.7 kg
  • MPQ:
    130 pcs
  • MOQ:
    260 pcs
  • MOQ size:
    480 x 280 x 80 mm
  • MOQ weight:
    2.1 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA12066_EMILY-O

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

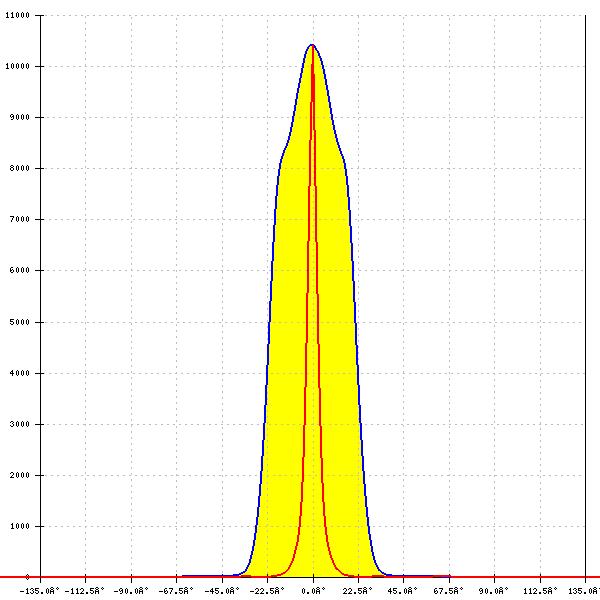

Optical results

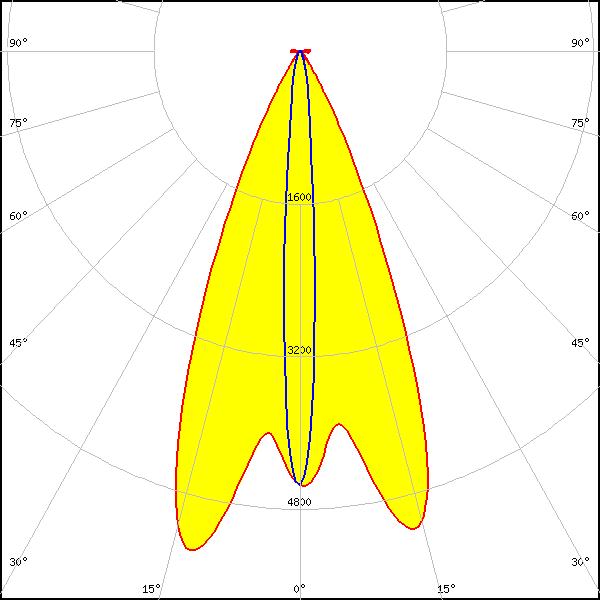

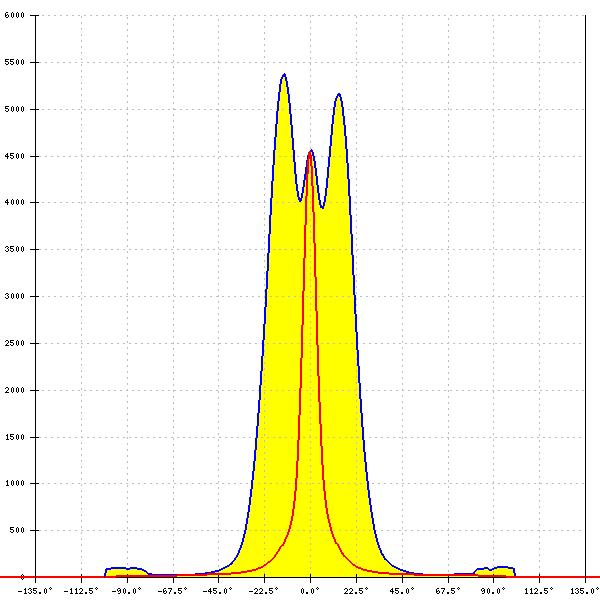

LED: XD16
FWHM: 47° + 8°
FWTM: 65° + 23°
Peak intensity: 5.400 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

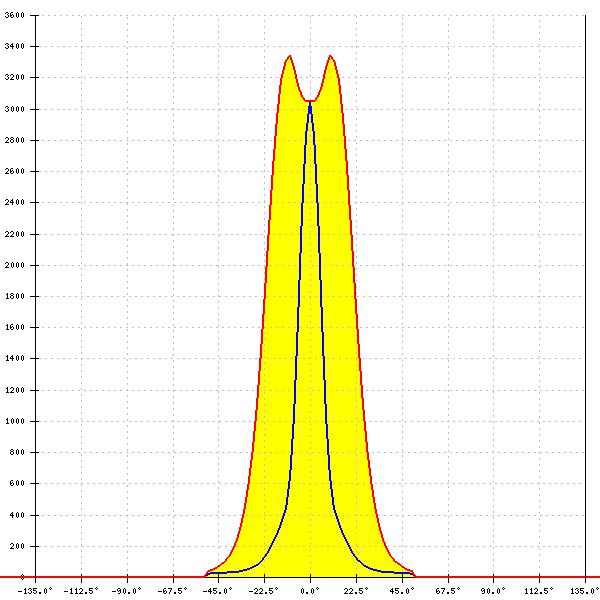

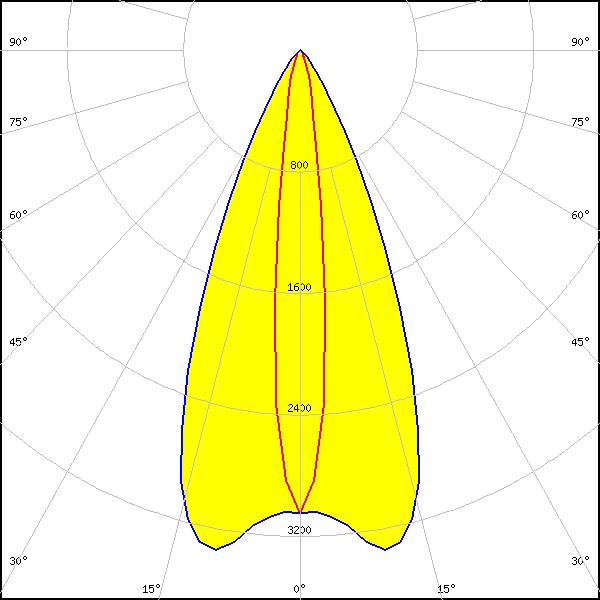

LED: XM-L
FWHM: 47° + 13°
FWTM: 0° + 0°
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: XM-L HVW
FWHM: 12° + 48°
FWTM: 0° + 0°
LEDs/each optic: 1
Light colour/type: White

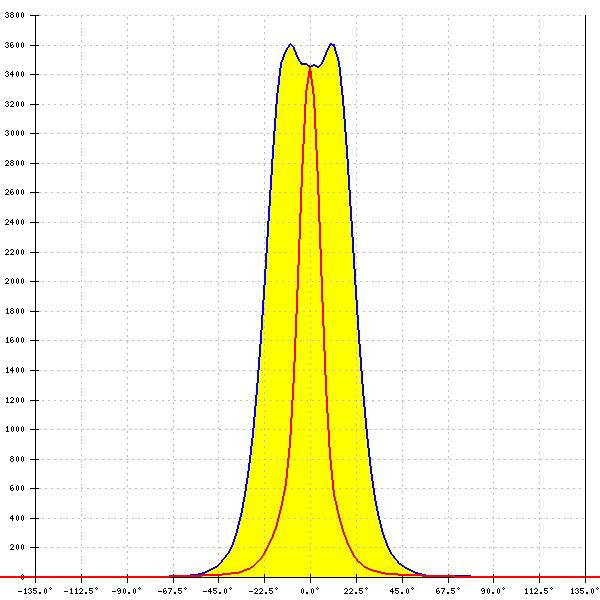

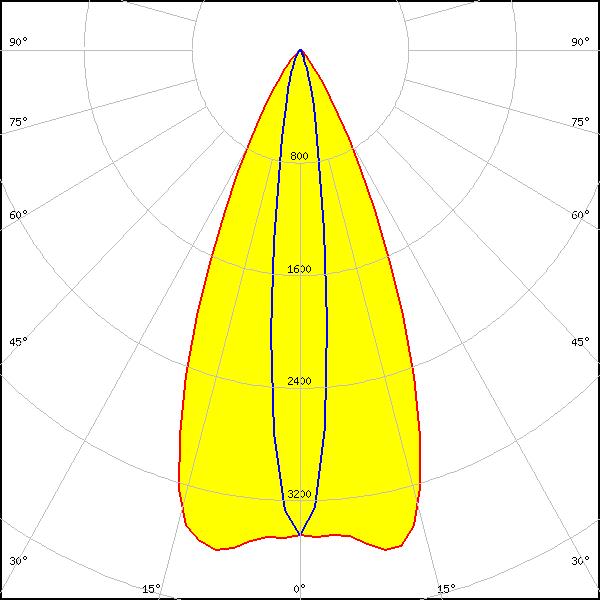

LED: XM-L2
FWHM: 47° + 14°
FWTM: 71° + 32°
Peak intensity: 3.600 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

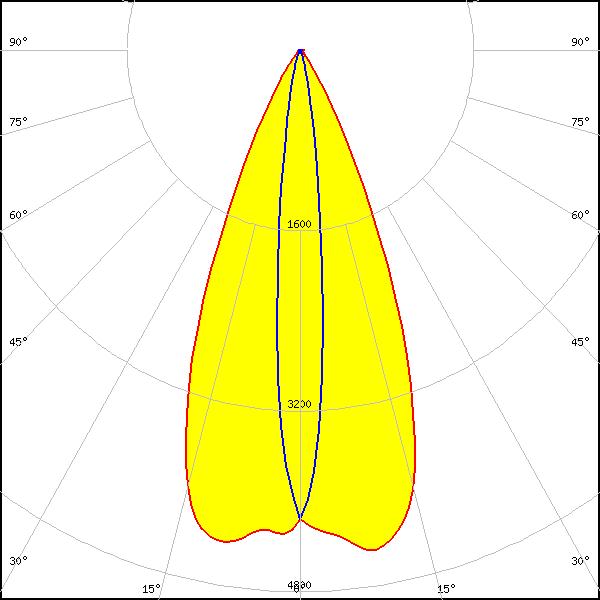

LED: XP-G2 HE
FWHM: 44° + 12°
FWTM: 66° + 26°
Peak intensity: 4.486 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

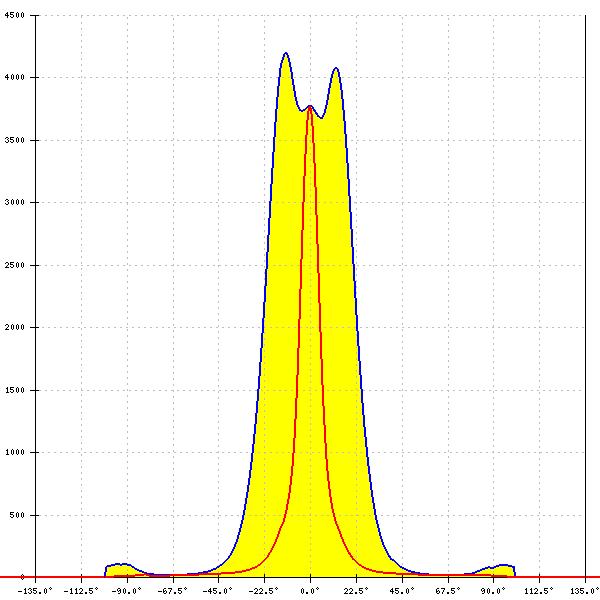

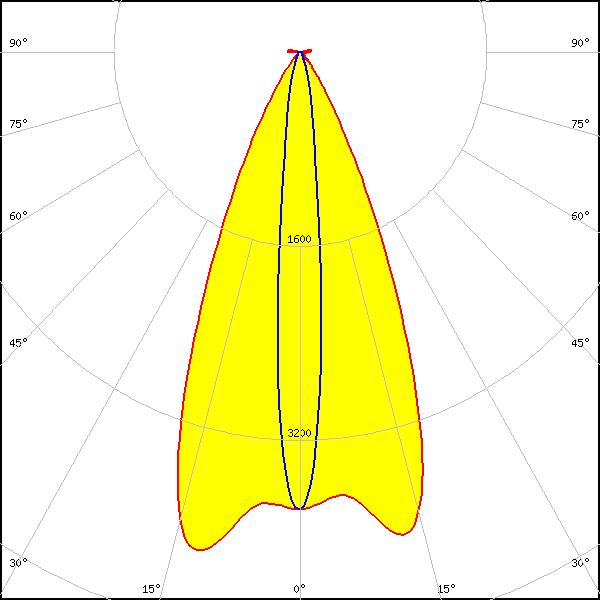

LED: XP-G3
FWHM: 47° + 11°
FWTM: 69° + 29°
Peak intensity: 4.200 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

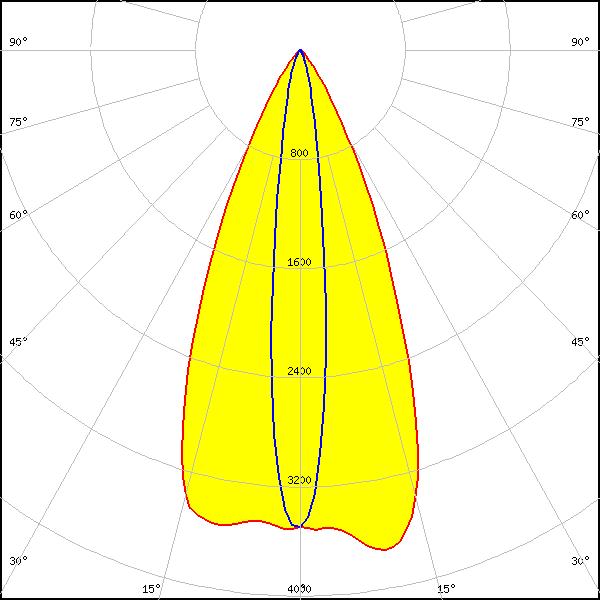

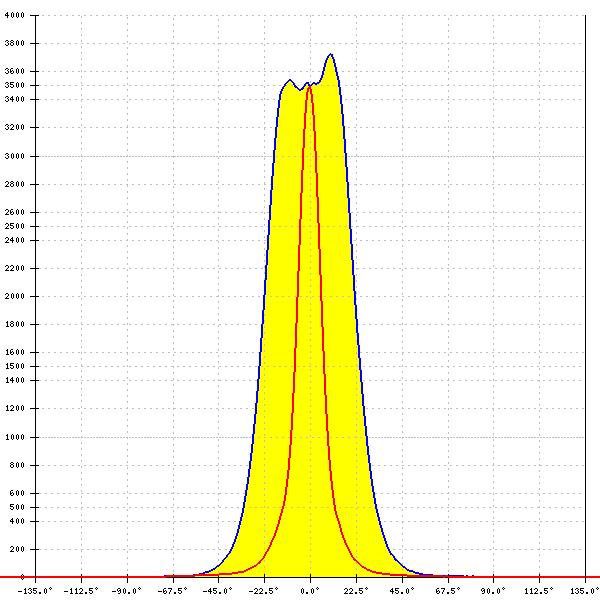

LED: XP-L HD
FWHM: 46° + 14°
FWTM: 70° + 31°
Peak intensity: 3.700 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

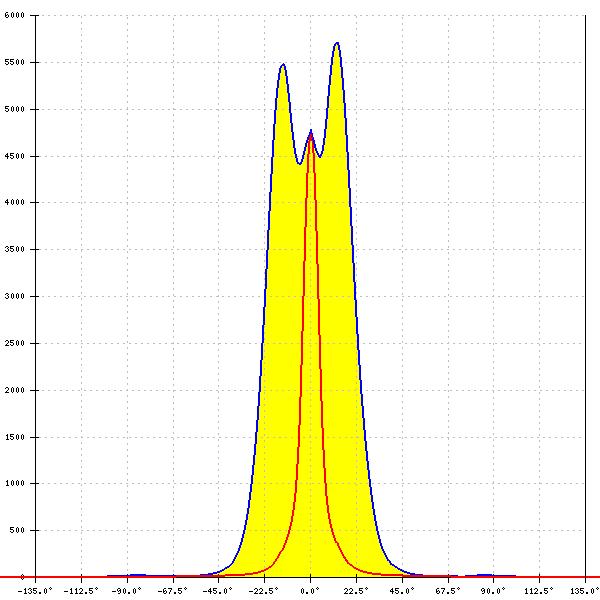

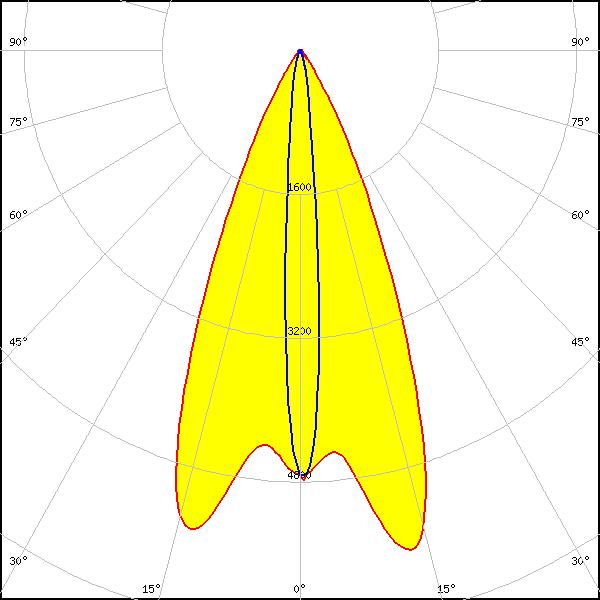

LED: XP-L HI
FWHM: 48° + 9°
FWTM: 66° + 22°
Peak intensity: 5.700 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON A
FWHM: 44° + 10°
FWTM: 0° + 0°
LEDs/each optic: 1
Light colour/type: White

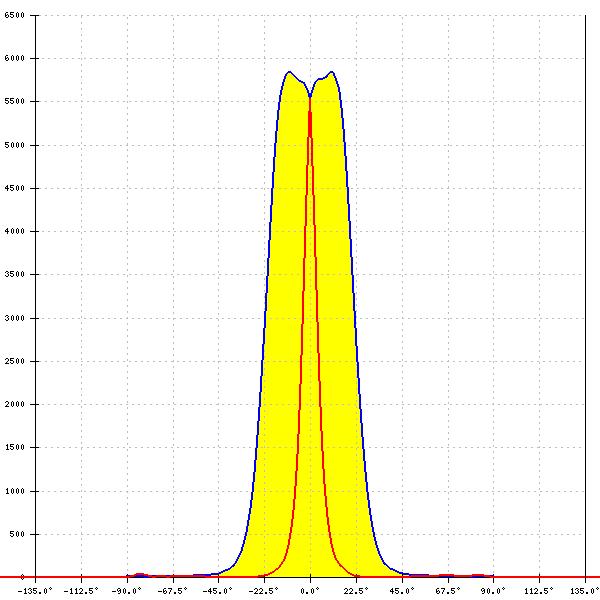

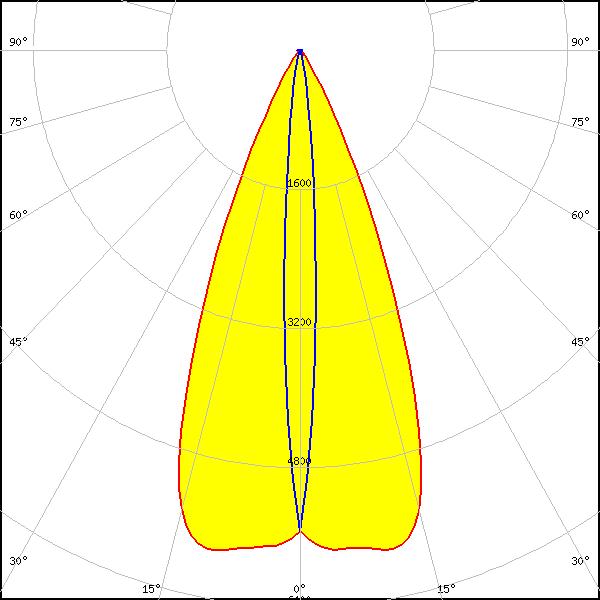

LED: LUXEON C
FWHM: 44° + 8°
FWTM: 62° + 19°
Peak intensity: 5.843 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: Blue

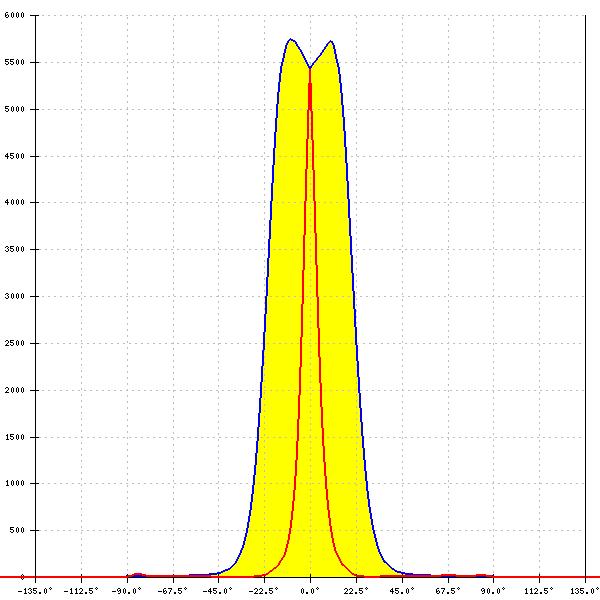

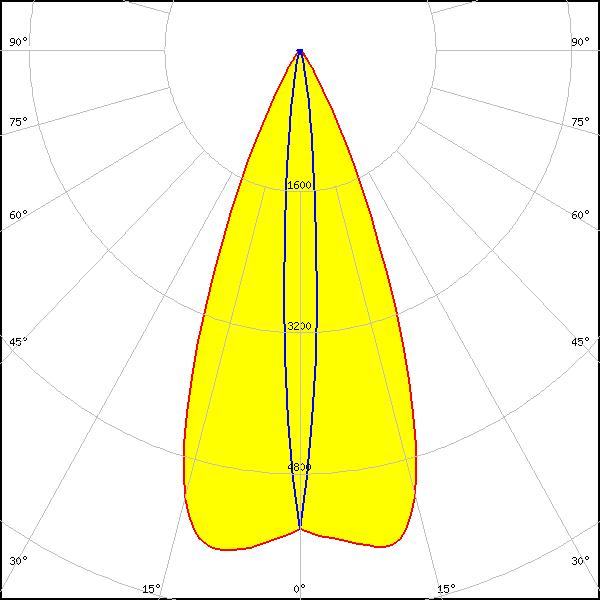

LED: LUXEON C
FWHM: 44° + 8°
FWTM: 61° + 20°
Peak intensity: 5.739 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: Deep Red

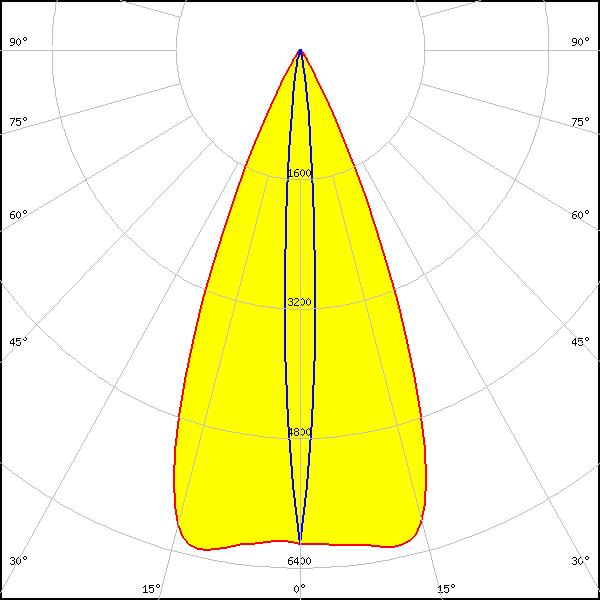

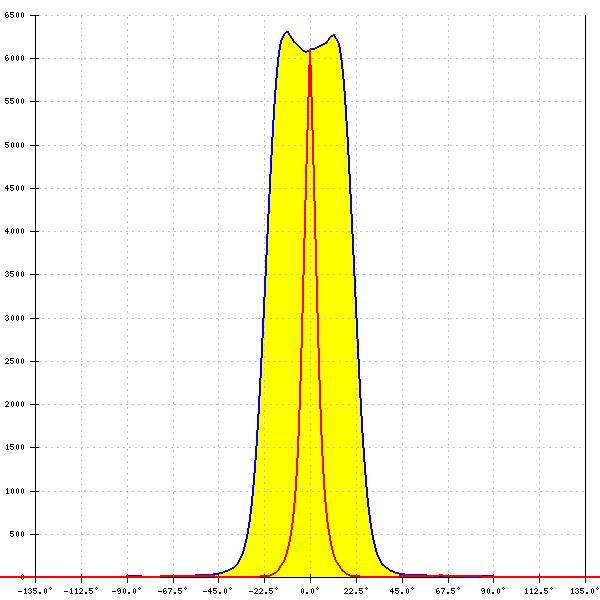

LED: LUXEON Rebel
FWHM: 44° + 8°
FWTM: 60° + 18°
Peak intensity: 6.304 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON Rebel ES
FWHM: 44° + 10°
FWTM: 0° + 0°
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

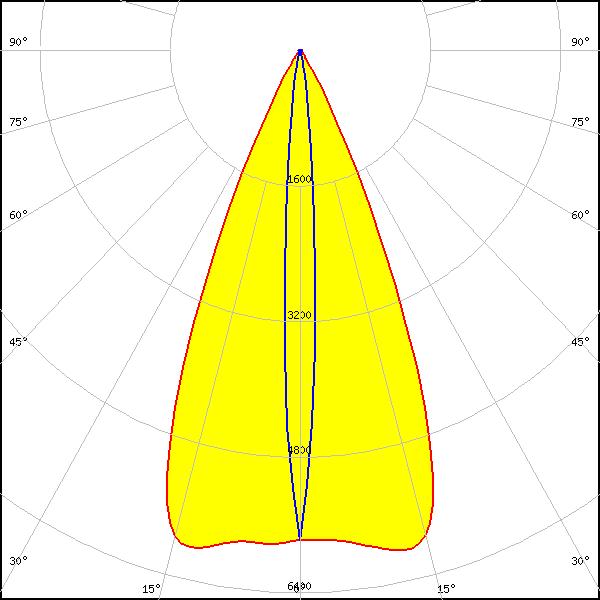

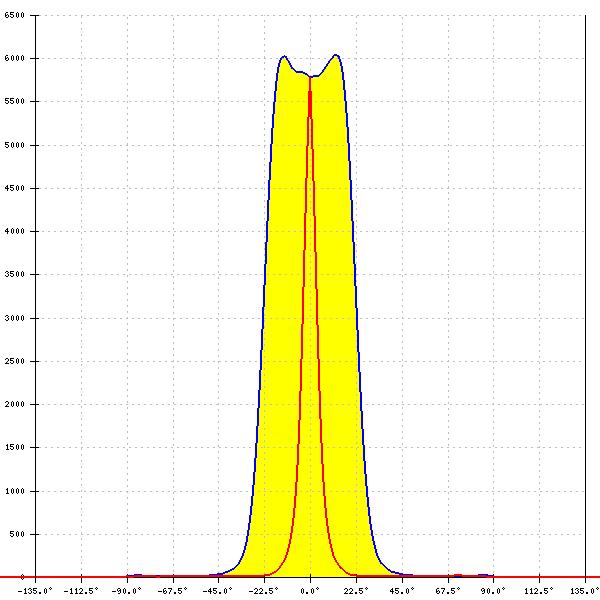

LED: NCSxE17A
FWHM: 46° + 8°
FWTM: 60° + 18°
Peak intensity: 6.038 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

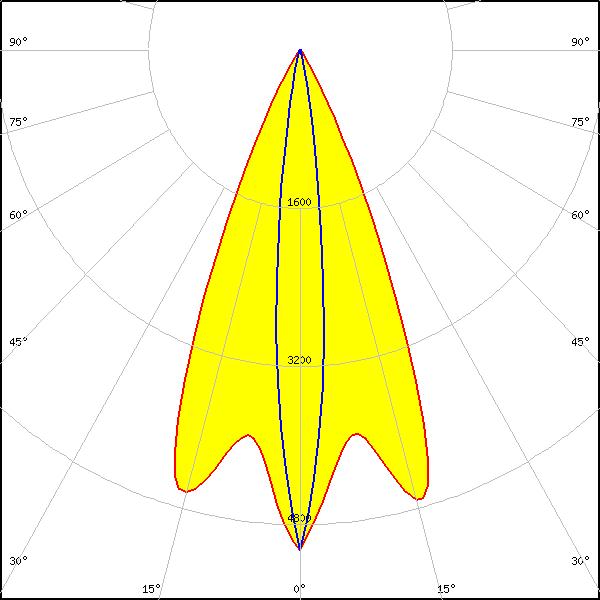

LED: OSLON Black
FWHM: 11° + 44°
FWTM: 21° + 59°
Peak intensity: 5.100 cd/lm
LEDs/each optic: 1
Light colour/type: White

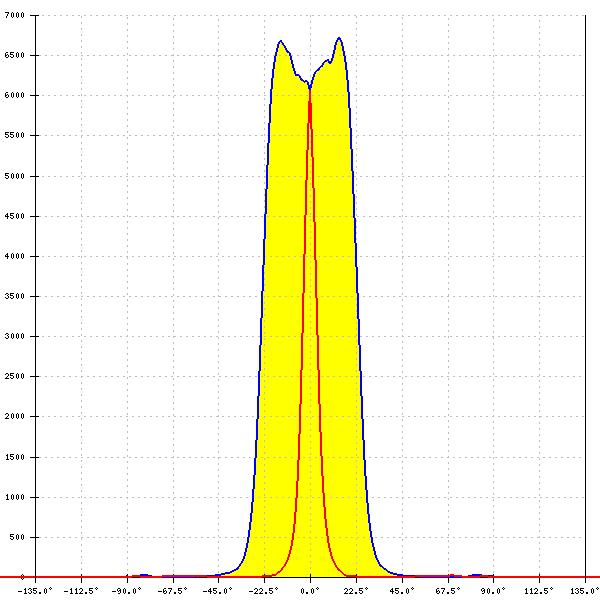

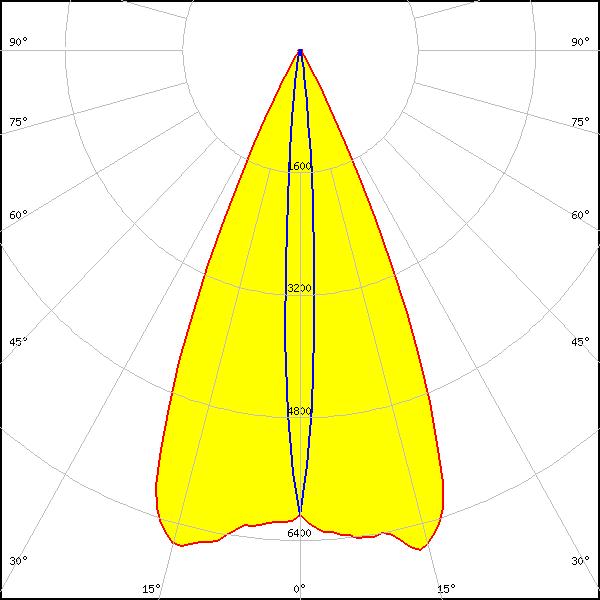

LED: OSLON Black Flat (LUW HWQP)
FWHM: 47° + 9°
FWTM: 59° + 18°
Peak intensity: 6.700 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

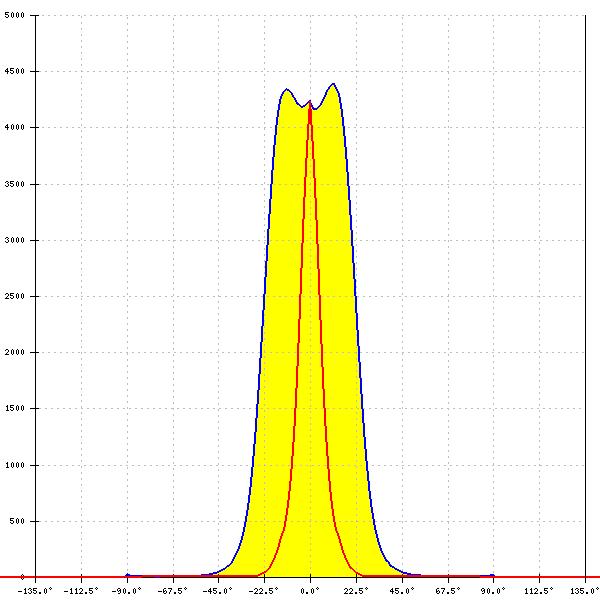

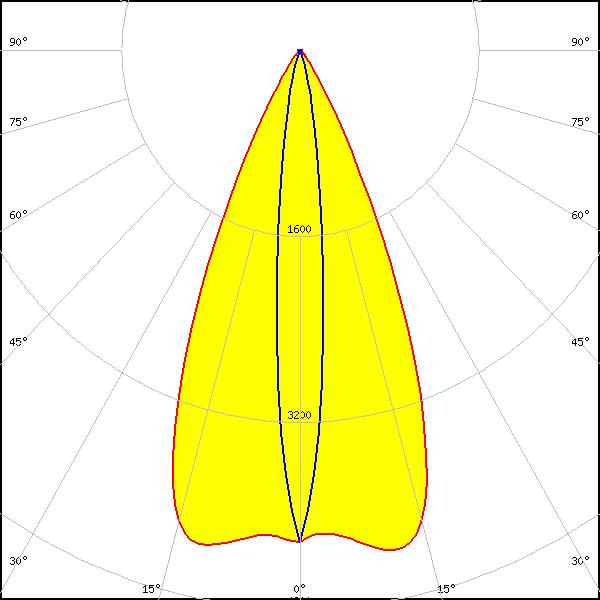

LED: Z5M4
FWHM: 46° + 12°
FWTM: 64° + 26°
Peak intensity: 4.383 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

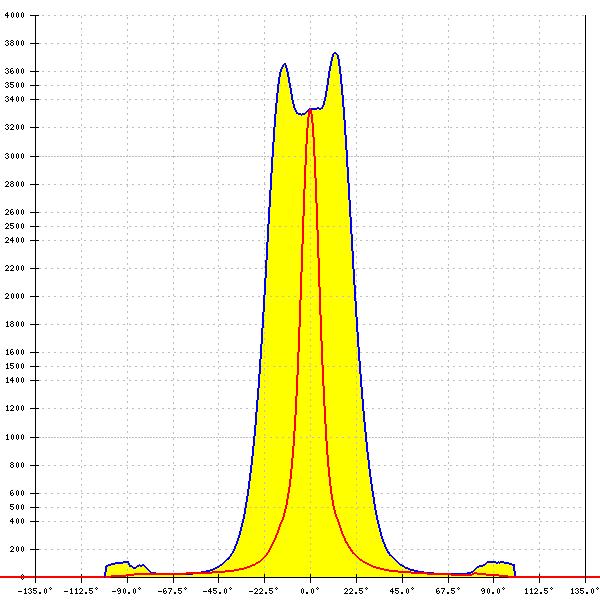

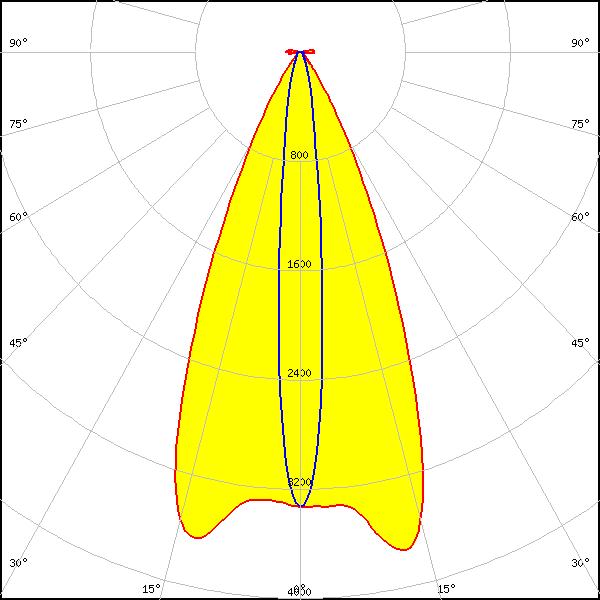

LED: Z8Y22P
FWHM: 47° + 11°
FWTM: 69° + 31°
Peak intensity: 3.700 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
