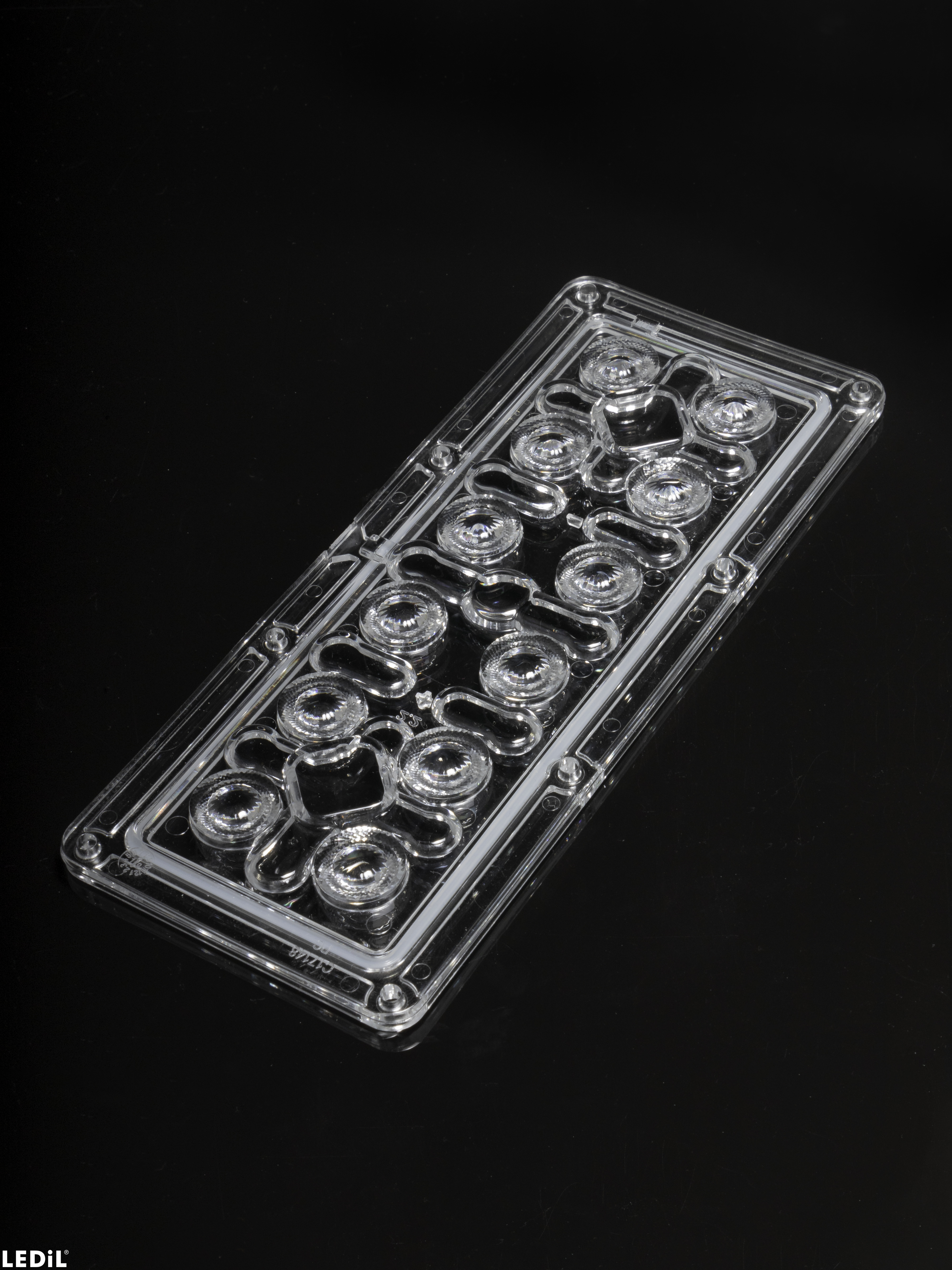

CS16511_HB-IP-2X6-G2-W

Print

~60° wide beam

Specification
  • Dimensions:
    172 x  71 mm
  • Height:
    8.20 mm
  • Fastening:
    pin, screw
  • Colour:
    clear
  • Ingress protection classes:
    IP67
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    132 pcs
  • Box size:
    476 x 273 x 247 mm
  • Box weight:
    5.8 kg
  • MPQ:
    44 pcs
  • MOQ:
    44 pcs
  • MOQ size:
    480 x 280 x 100 mm
  • MOQ weight:
    1.9 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CS16511_HB-IP-2X6-G2-W

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

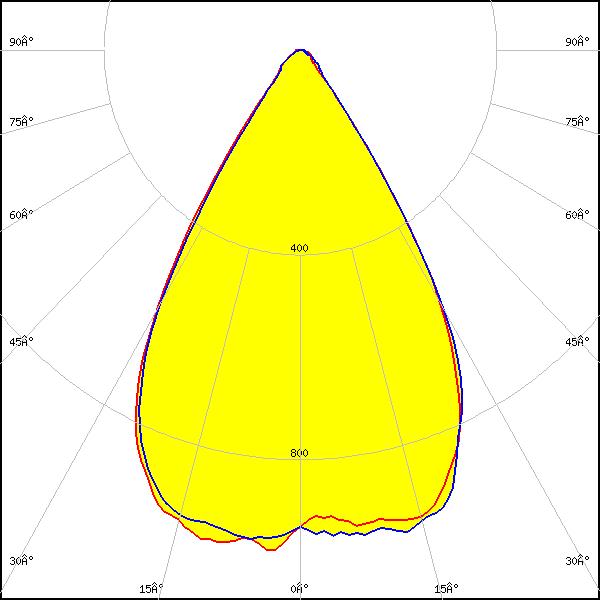

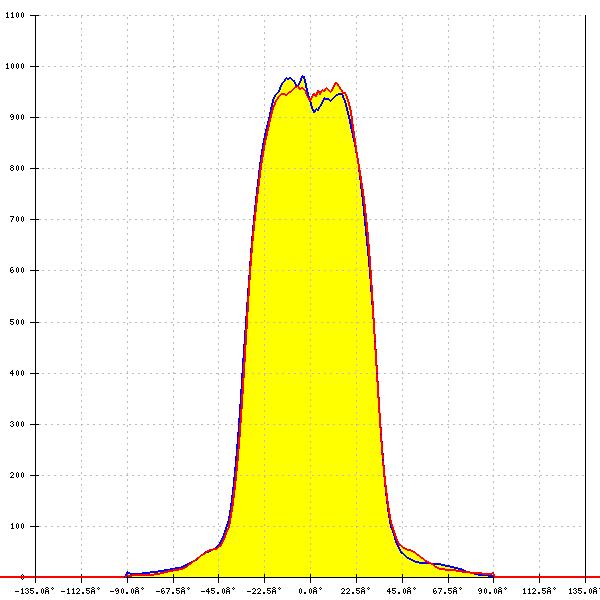

LED: Bridgelux SMD 5050
FWHM: 62°
FWTM: 81°
Peak intensity: 1.006 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

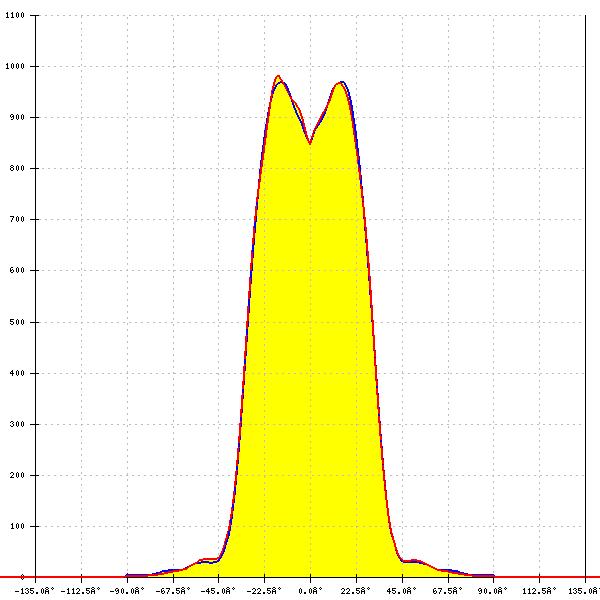

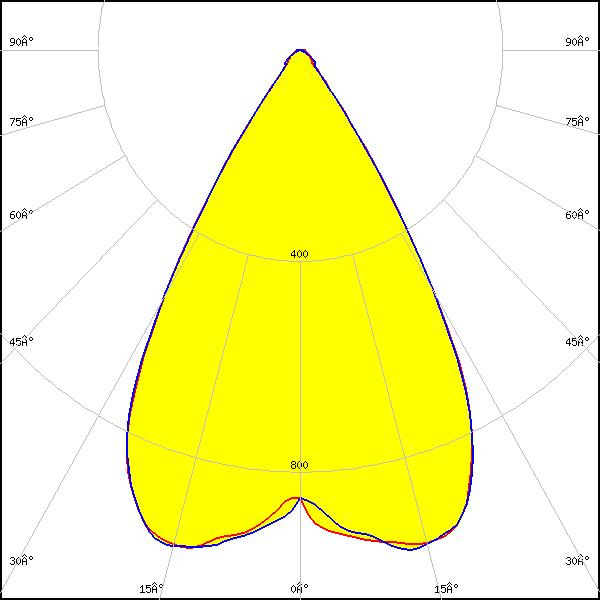

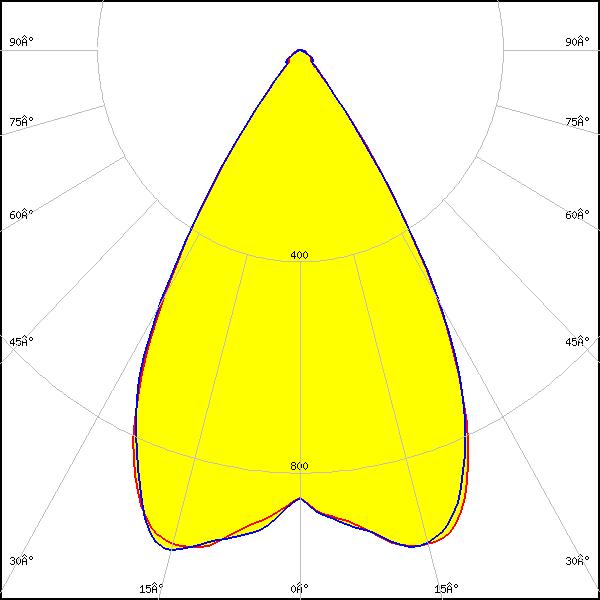

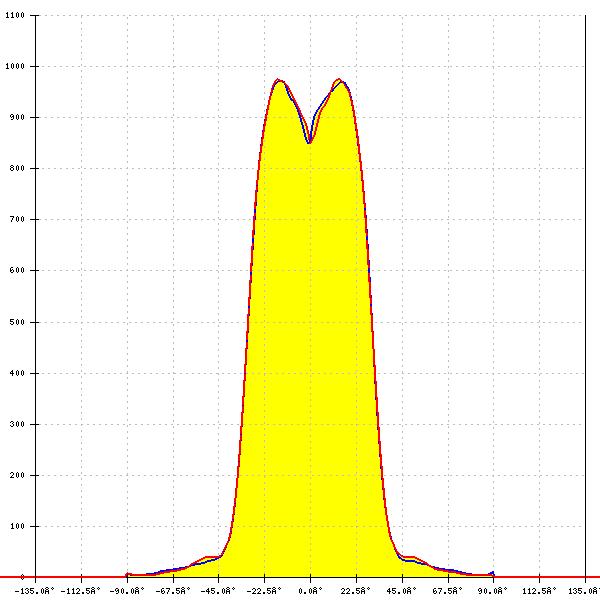

LED: J Series 5050 Round LES
FWHM: 62°
FWTM: 79°
Peak intensity: 0.989 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White
LED: J Series 5050B 6V K Class
FWHM: 62°
FWTM: 78°
Peak intensity: 0.994 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White

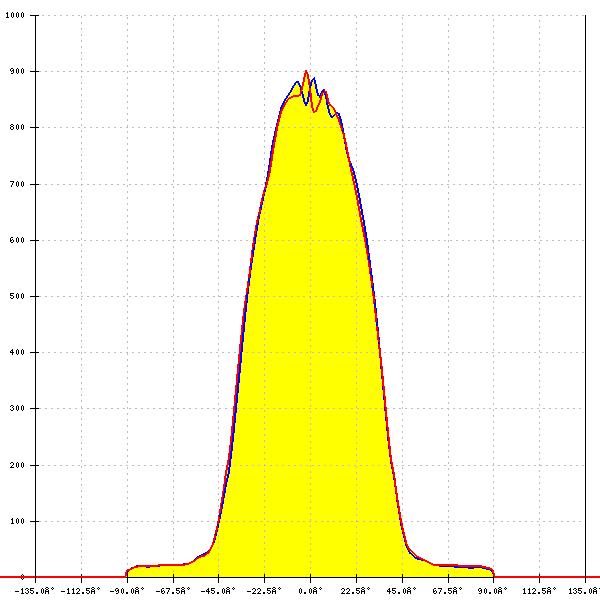

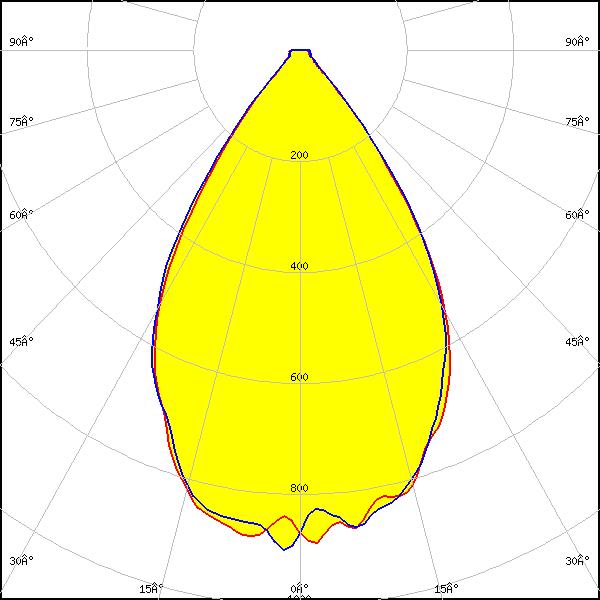

LED: MHB-A/B
FWHM: 66°
FWTM: 90°
Peak intensity: 0.902 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

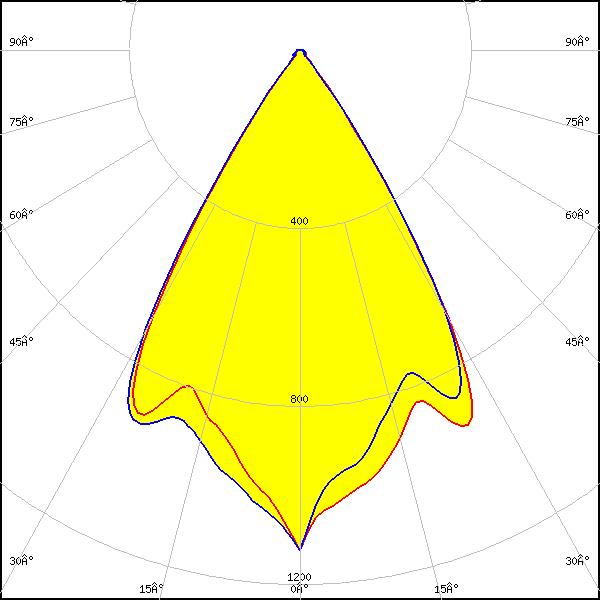

LED: XP-G2
FWHM: 63°
FWTM: 77°
Peak intensity: 1.120 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

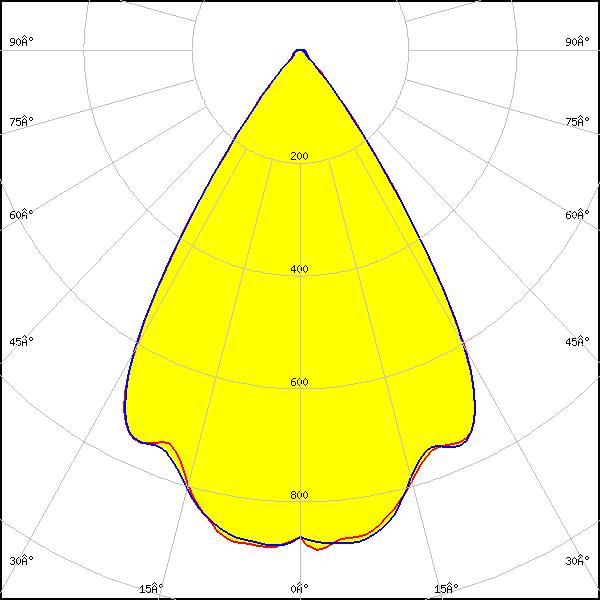

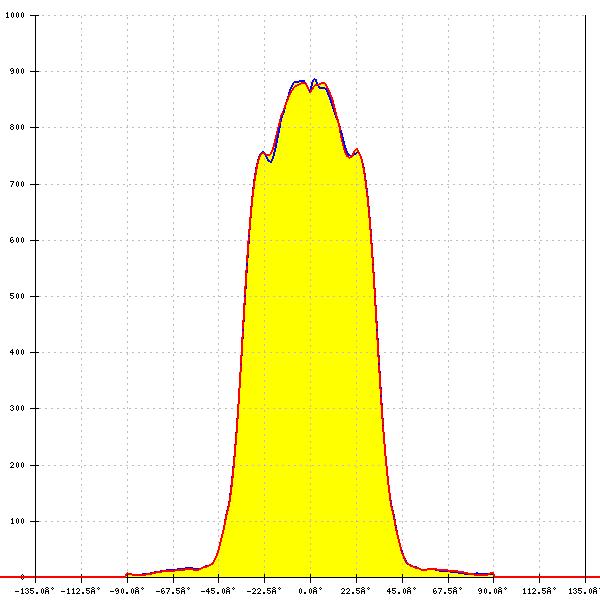

LED: XP-G2 HE
FWHM: 66°
FWTM: 84°
Peak intensity: 0.902 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

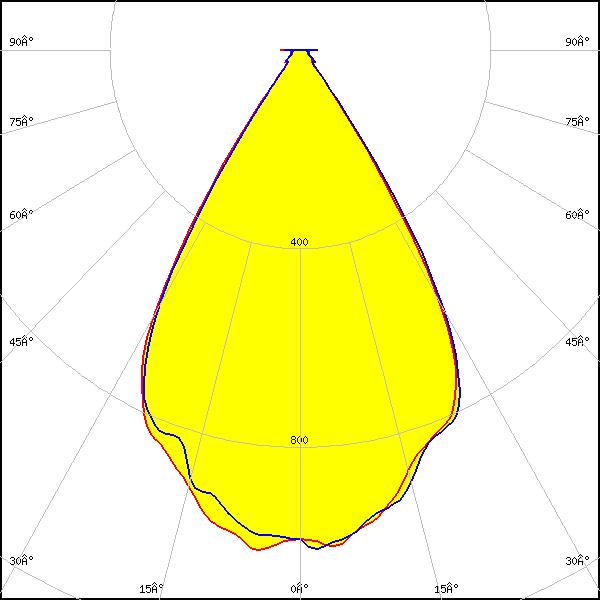

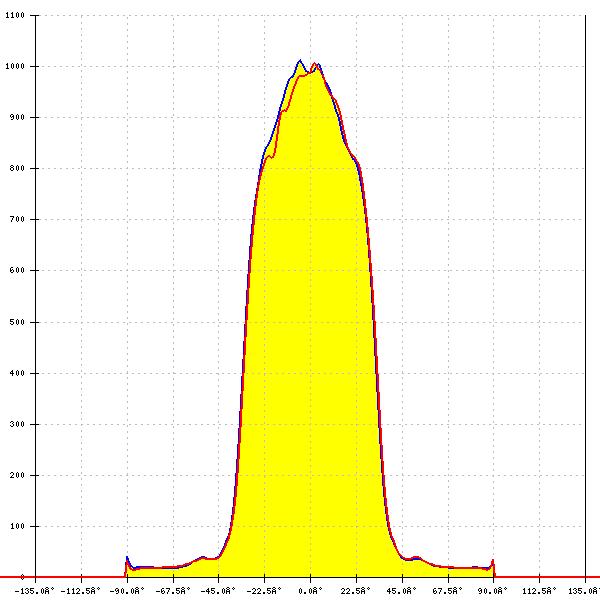

LED: XP-G3
FWHM: 62°
FWTM: 78°
Peak intensity: 1.034 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

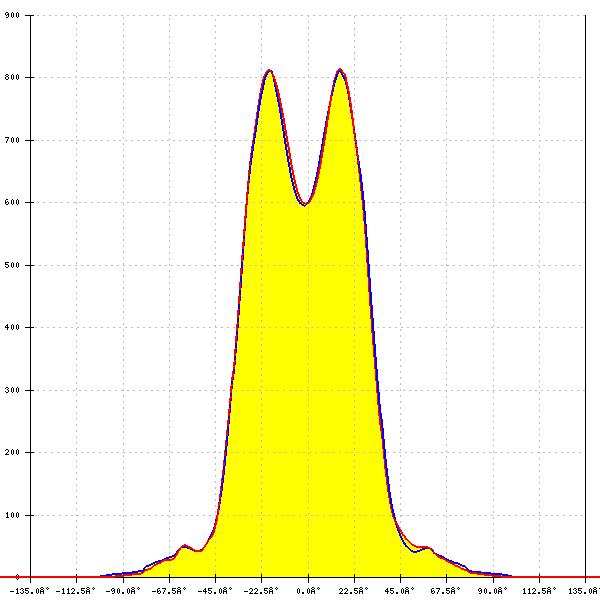

LED: XP-L2
FWHM: 66°
FWTM: 89°
Peak intensity: 0.831 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

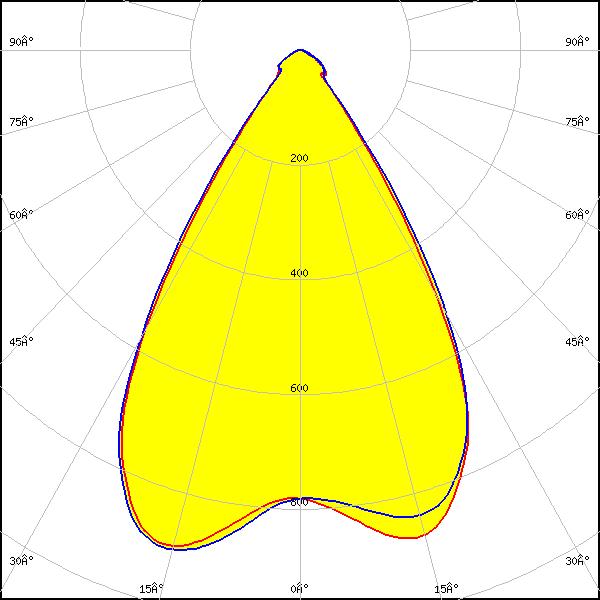

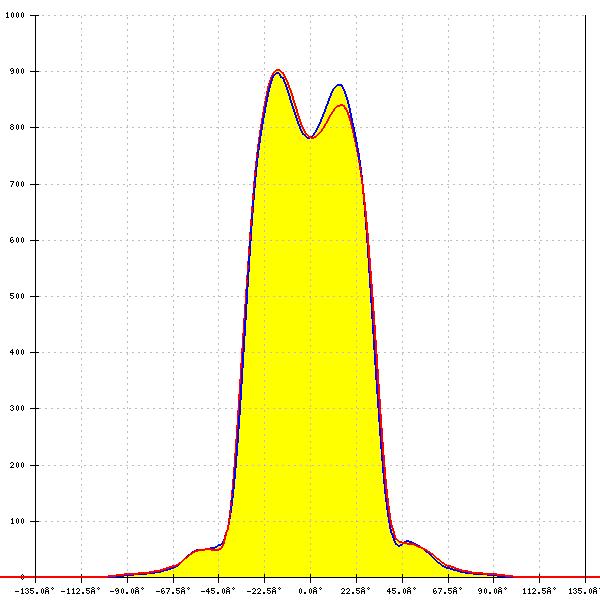

LED: LUXEON 5050 Round LES
FWHM: 64°
FWTM: 81°
Peak intensity: 0.917 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White

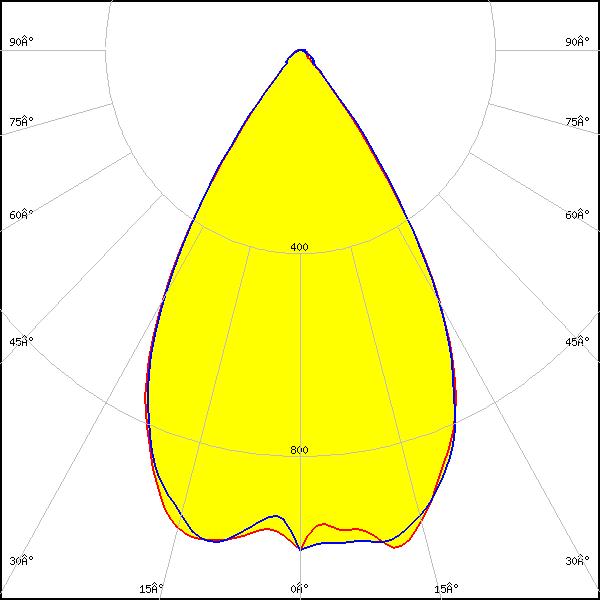

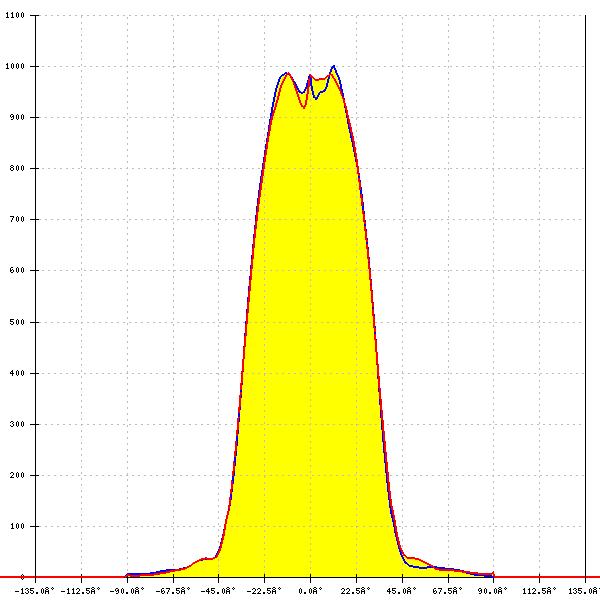

LED: NFMW48xA
FWHM: 62°
FWTM: 83°
Peak intensity: 1.013 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

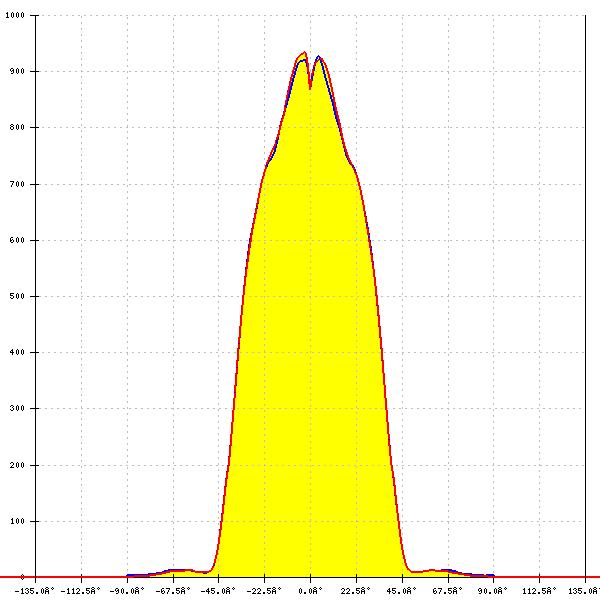

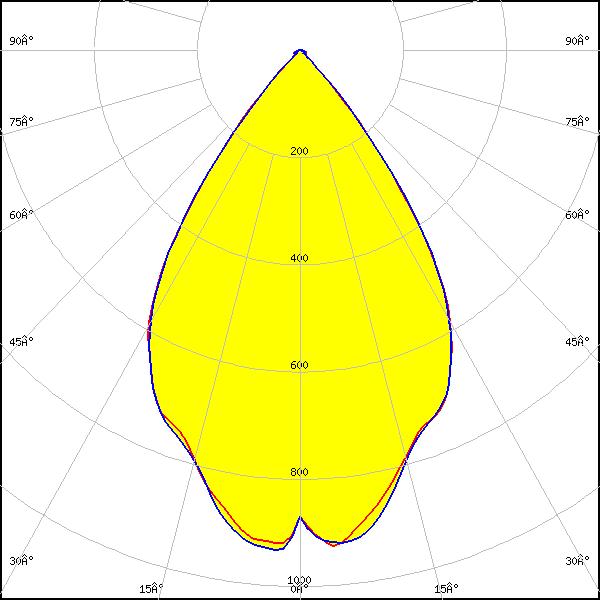

LED: NV4WB35AM
FWHM: 68°
FWTM: 86°
Peak intensity: 0.952 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White

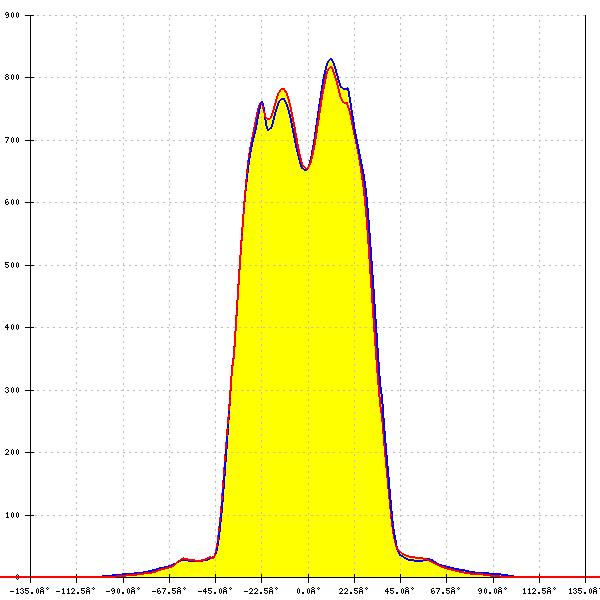

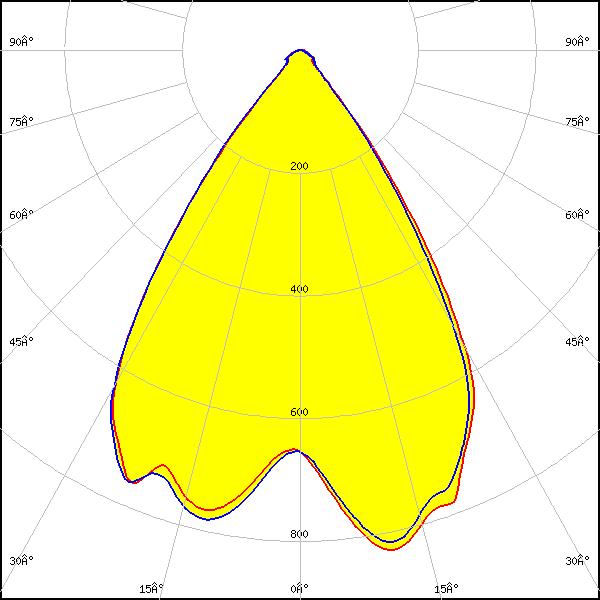

LED: NVSW519A
FWHM: 68°
FWTM: 84°
Peak intensity: 0.832 cd/lm
Efficiency: 98 %
LEDs/each optic: 1
Light colour/type: White

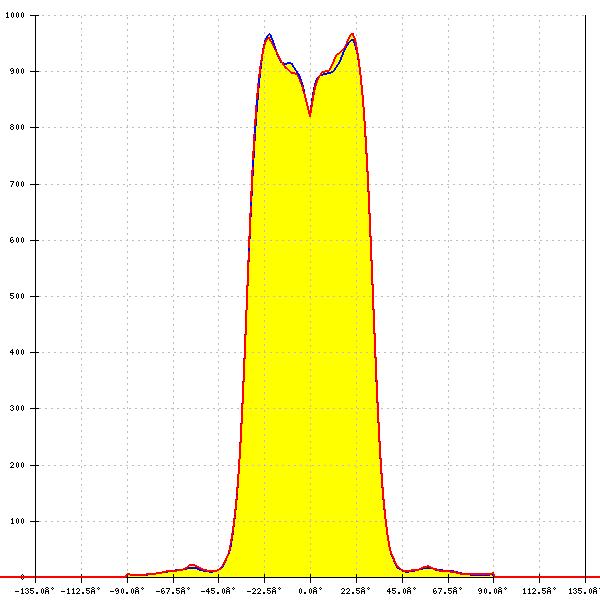

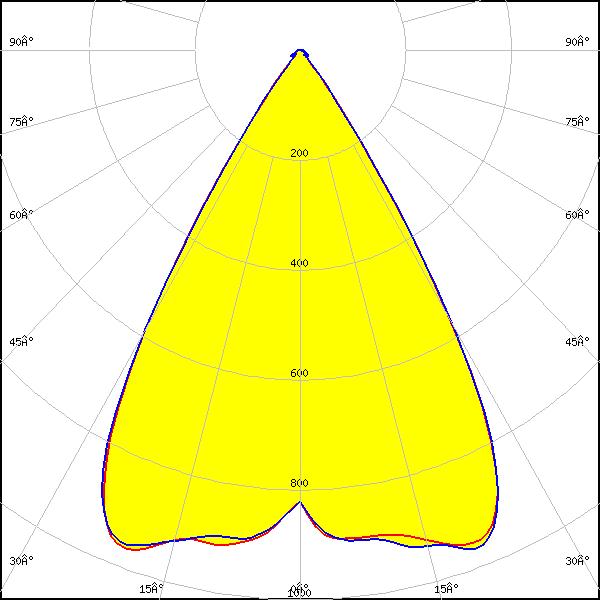

LED: PrevaLED Brick HP IP 2x6
FWHM: 62°
FWTM: 75°
Peak intensity: 0.991 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

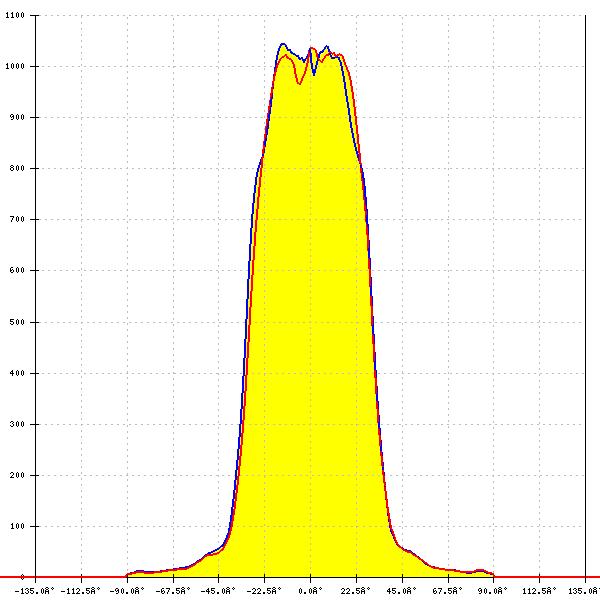

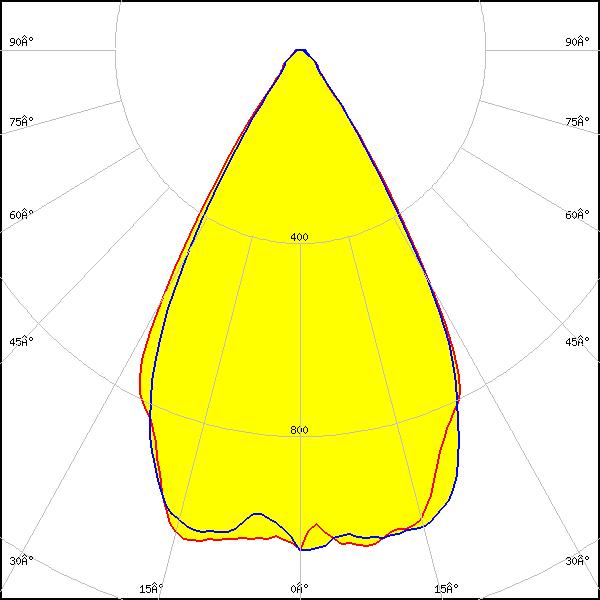

LED: Duris S8
FWHM: 58°
FWTM: 78°
Peak intensity: 1.050 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

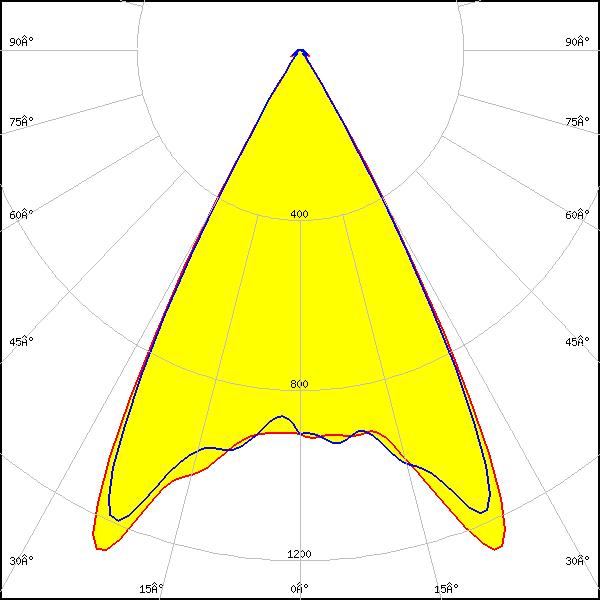

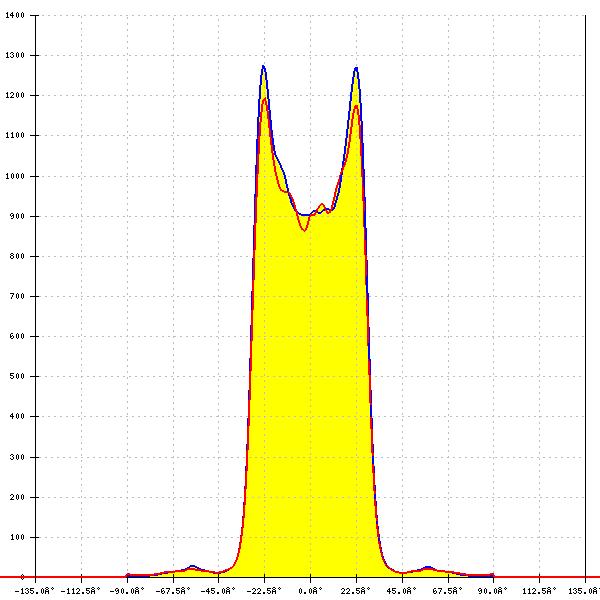

LED: OSCONIQ P 3030
FWHM: 58°
FWTM: 66°
Peak intensity: 1.289 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White

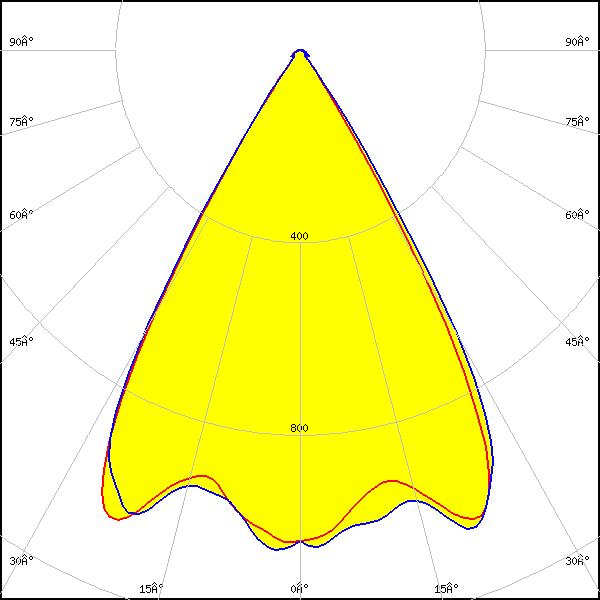

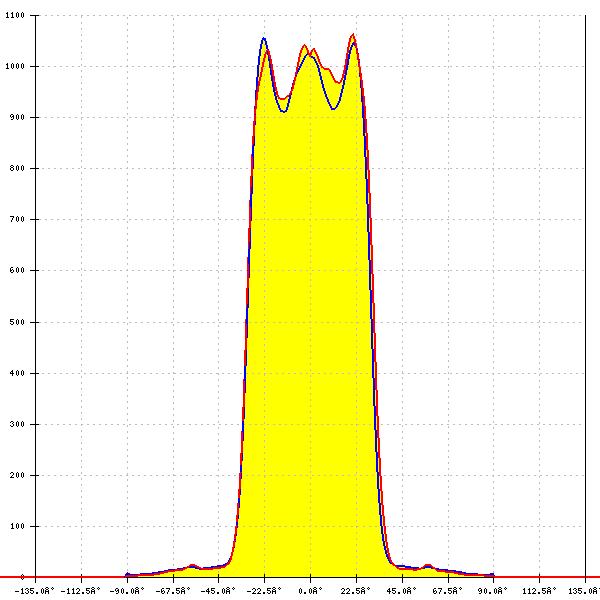

LED: OSCONIQ P 3737 (2W version)
FWHM: 62°
FWTM: 78°
Peak intensity: 1.110 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

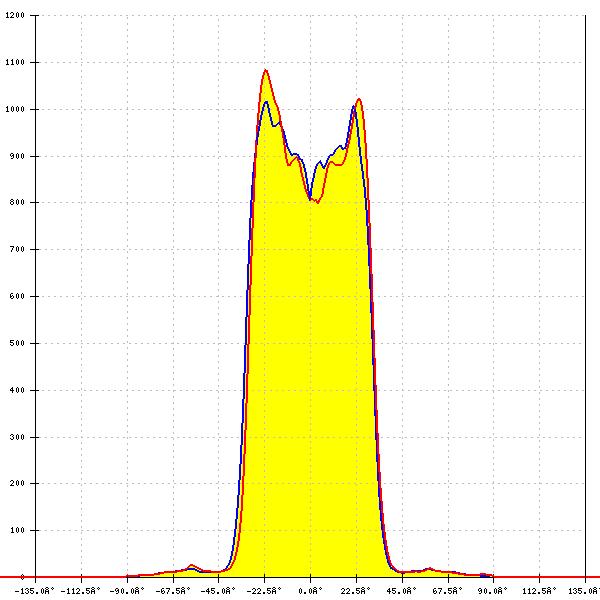

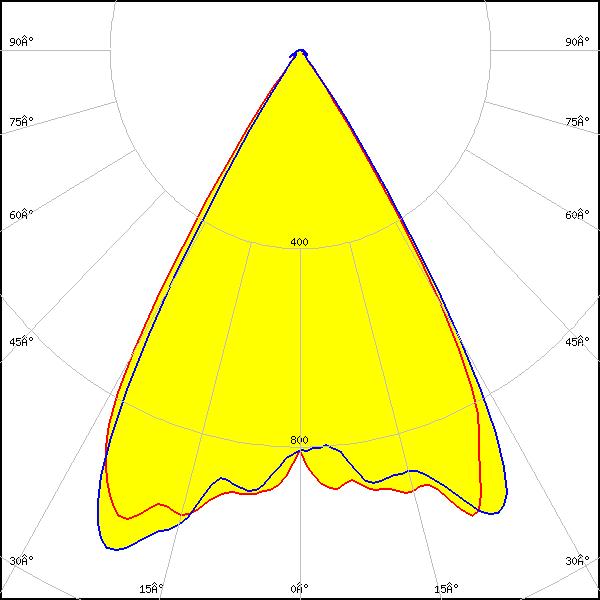

LED: OSLON Square CSSRM2/CSSRM3
FWHM: 61°
FWTM: 71°
Peak intensity: 1.100 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

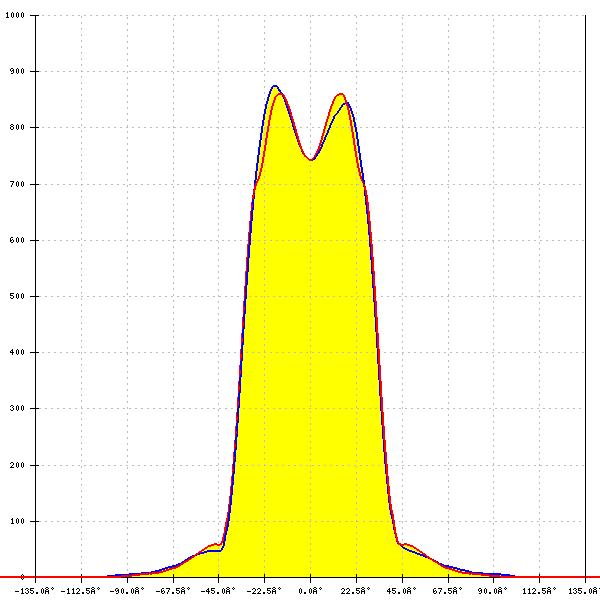

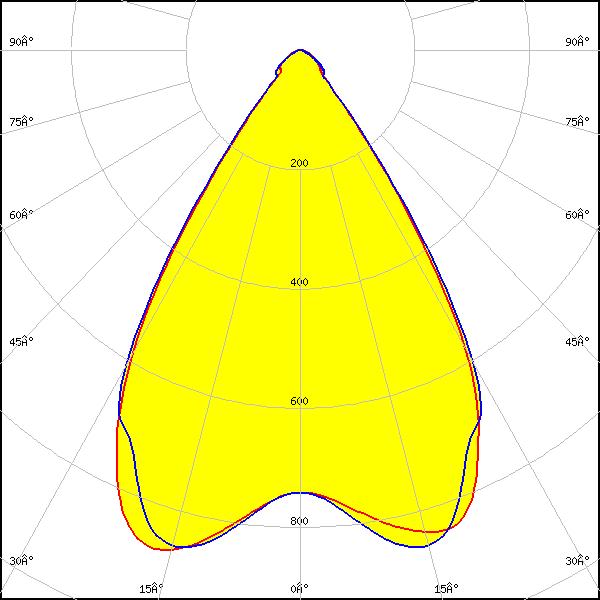

LED: HiLOM RM12 ZP (LH502C)
FWHM: 66°
FWTM: 82°
Peak intensity: 0.879 cd/lm
Efficiency: 97 %
LEDs/each optic: 1
Light colour/type: White

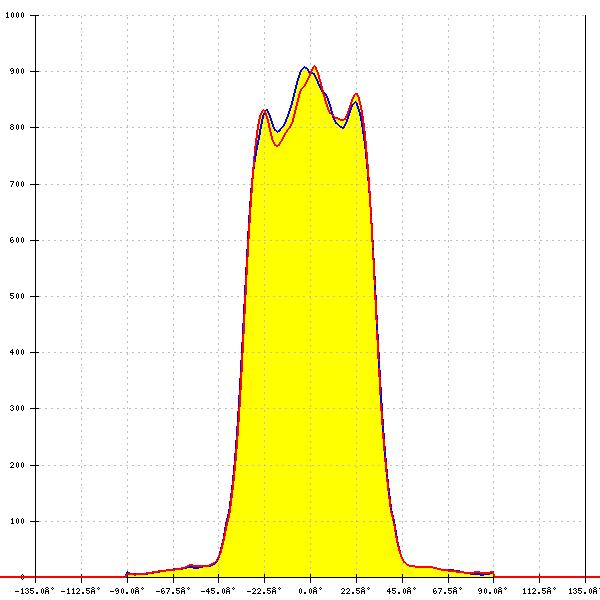

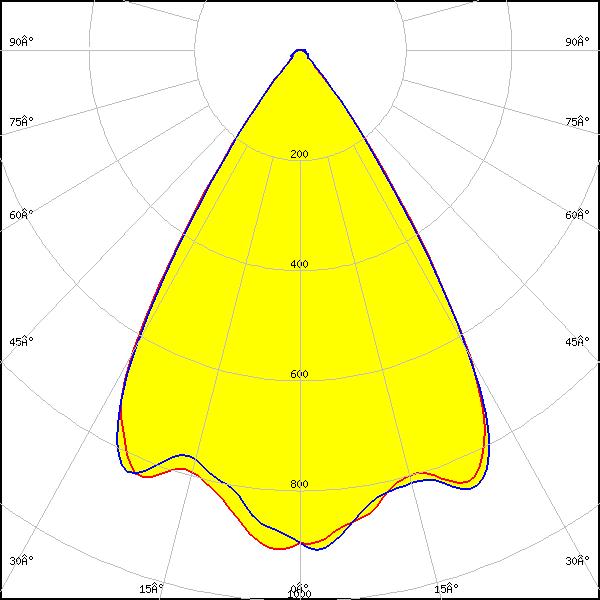

LED: LH351B
FWHM: 65°
FWTM: 82°
Peak intensity: 0.930 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

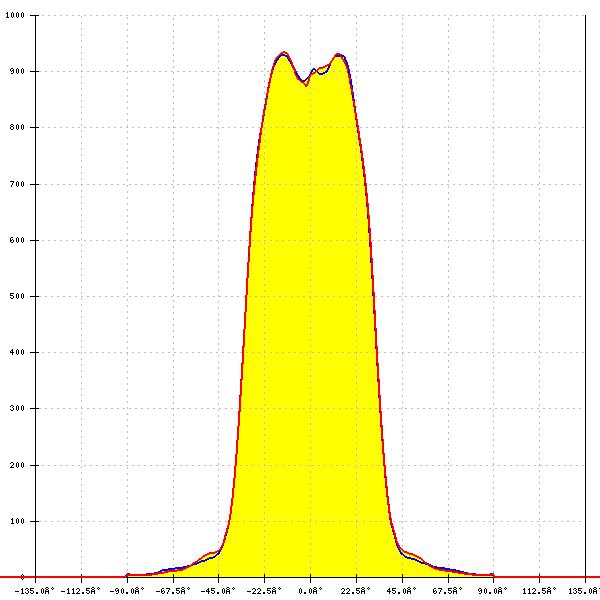

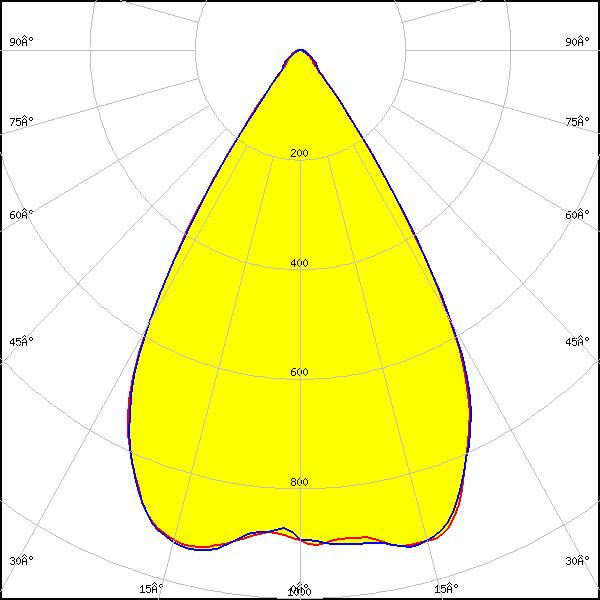

LED: LH502C
FWHM: 64°
FWTM: 80°
Peak intensity: 0.948 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White

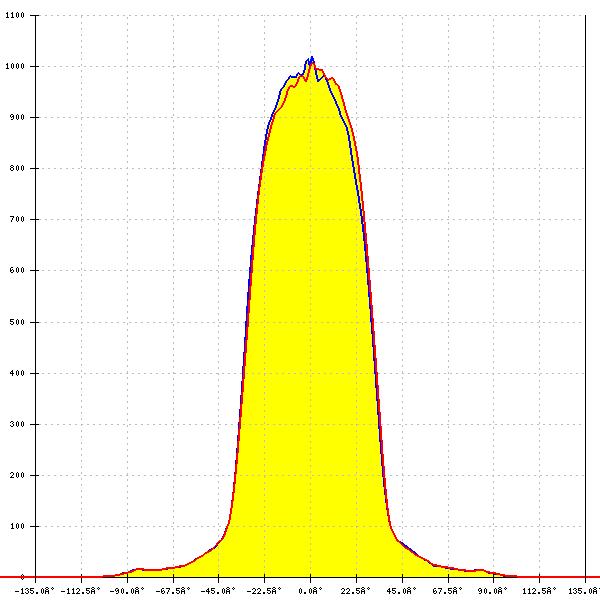

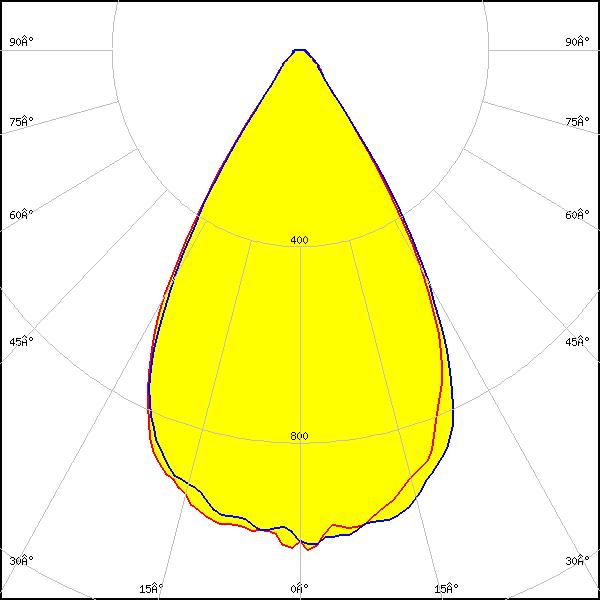

LED: LH508A
FWHM: 61°
FWTM: 80°
Peak intensity: 1.070 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

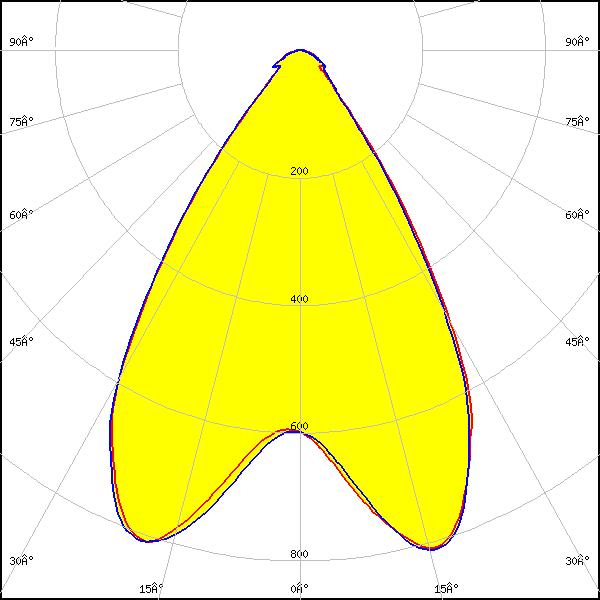

LED: ROY-S26XPL2 (XP-L2)
FWHM: 66°
FWTM: 89°
Peak intensity: 0.831 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

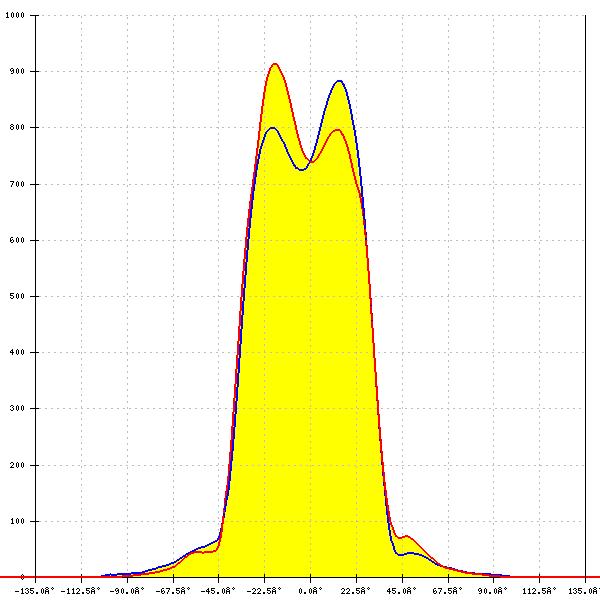

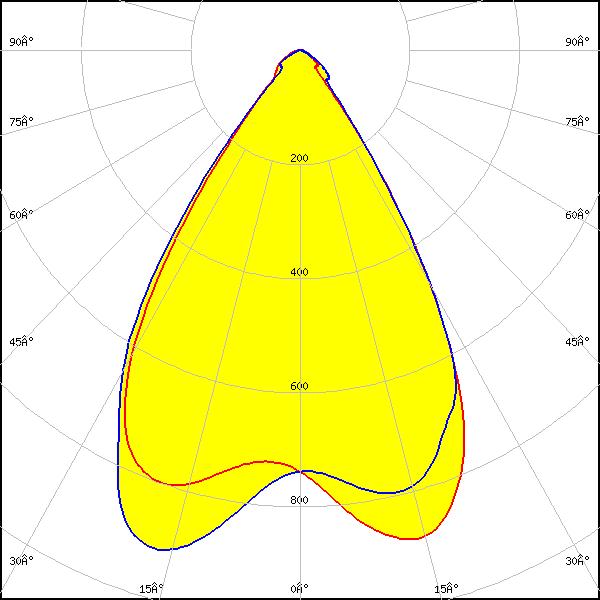

LED: 2x6 5050 module - SMJD-3625012F-XX
FWHM: 68°
FWTM: 85°
Peak intensity: 0.930 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

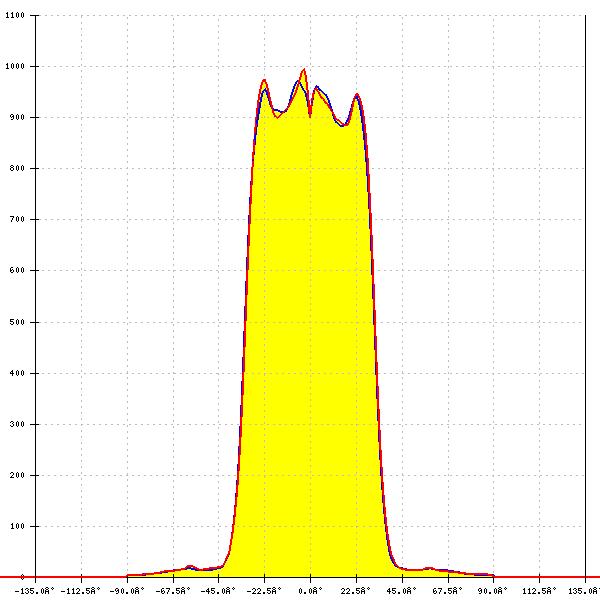

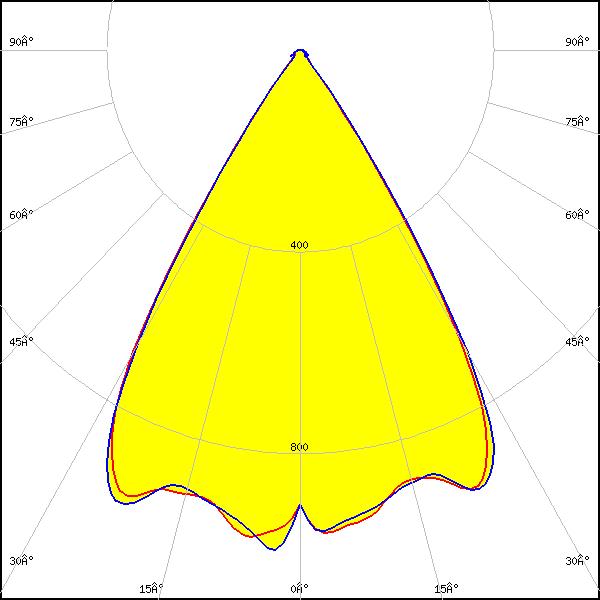

LED: Z5M1/Z5M2
FWHM: 63°
FWTM: 76°
Peak intensity: 1.000 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

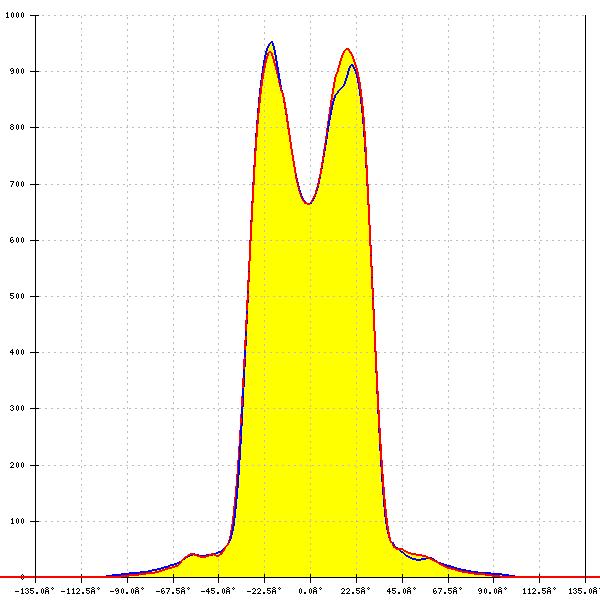

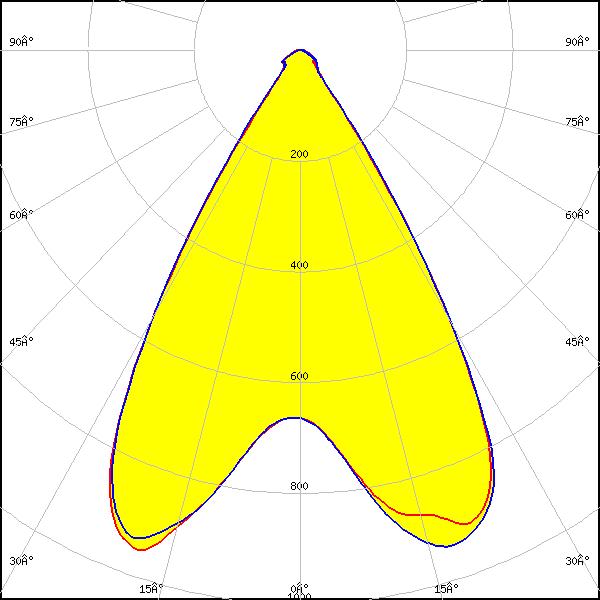

LED: Z5M3
FWHM: 63°
FWTM: 76°
Peak intensity: 0.980 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

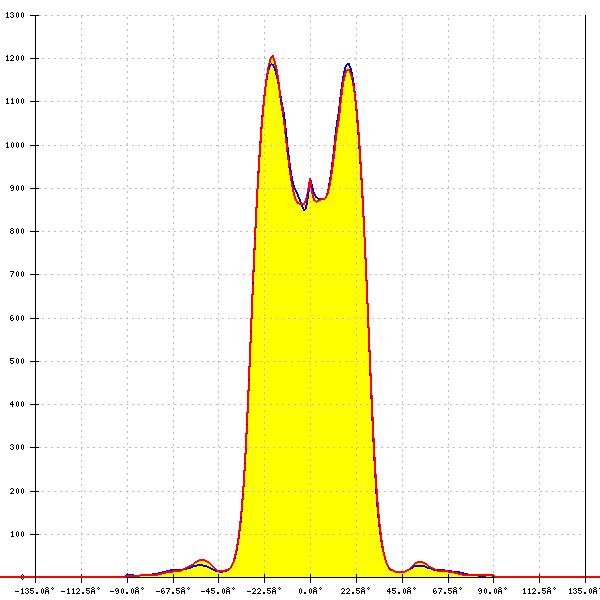

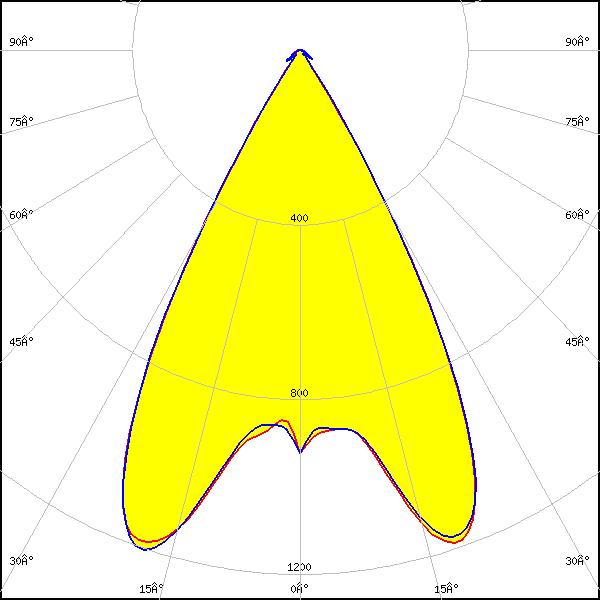

LED: Z8Y22T
FWHM: 56°
FWTM: 68°
Peak intensity: 1.230 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

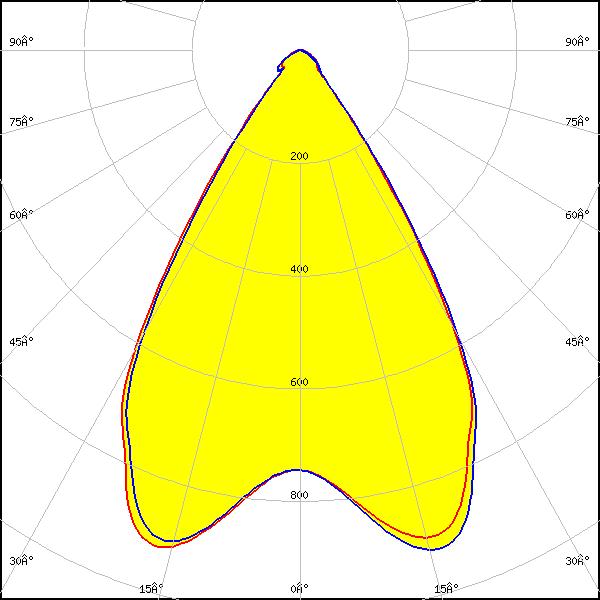

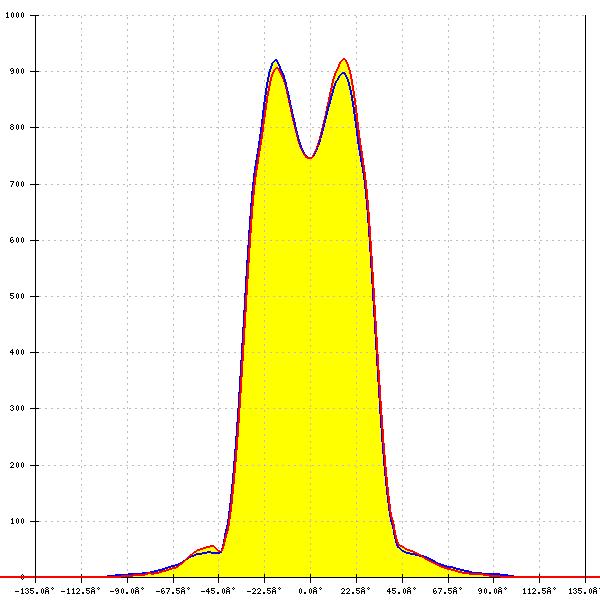

LED: RLE 2x6 4500lm HP HE EXC3 OTD Z19
FWHM: 64°
FWTM: 81°
Peak intensity: 0.929 cd/lm
Efficiency: 98 %
LEDs/each optic: 1
Light colour/type: White
