C13484_ANNA-40-7-M

Print

~20° medium beam with 7 optics

Specification
  • Dimensions:
    40 mm
  • Height:
    10.70 mm
  • Fastening:
    pin
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    760 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    5.8 kg
  • MPQ:
    40 pcs
  • MOQ:
    120 pcs
  • MOQ size:
    480 x 280 x 60 mm
  • MOQ weight:
    1.5 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    C13484_ANNA-40-7-M

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

LED: SM4
FWHM: 31°
FWTM: 67°
Peak intensity: 1.935 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

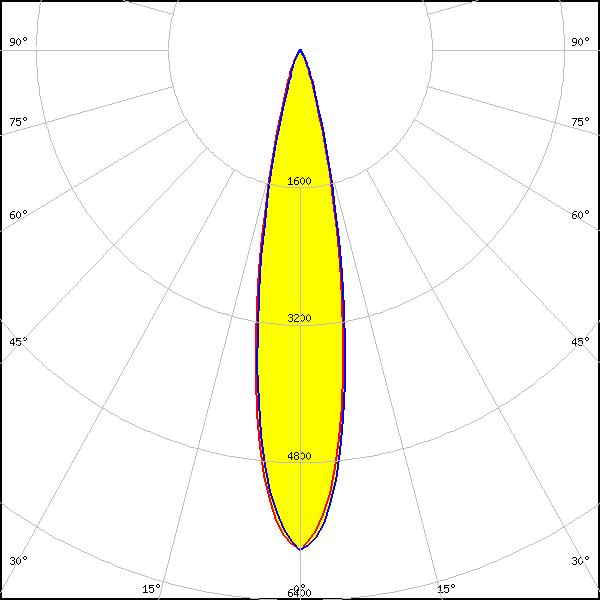

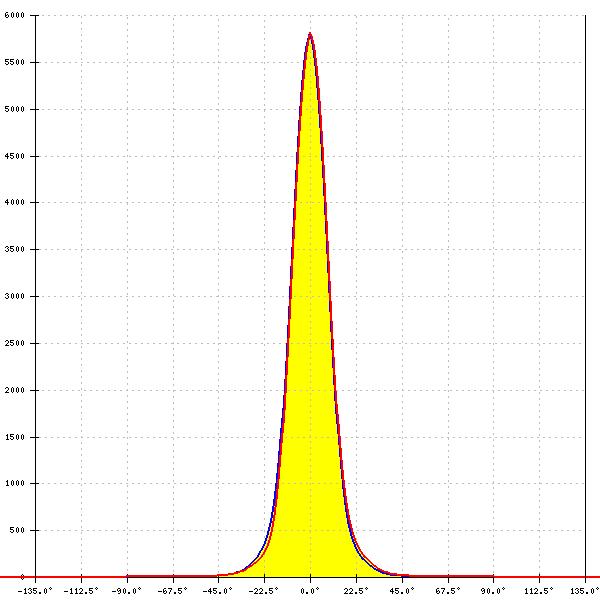

LED: J Series 2835
FWHM: 20°
FWTM: 38°
Peak intensity: 5.818 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

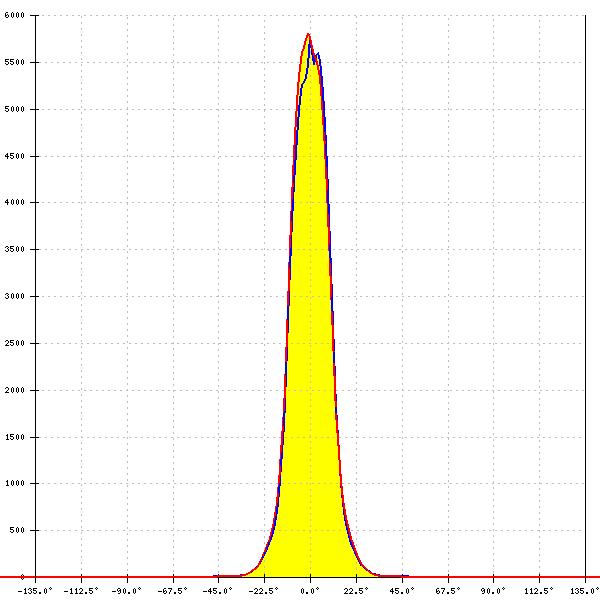

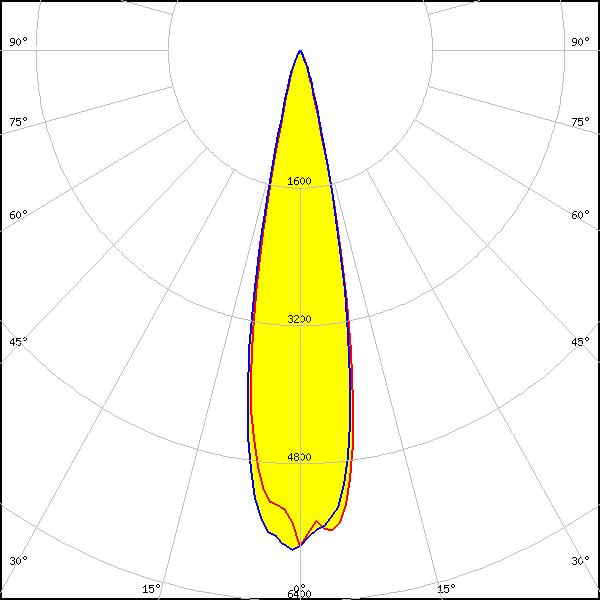

LED: XB-D
FWHM: 22°
FWTM: 35°
Peak intensity: 5.911 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

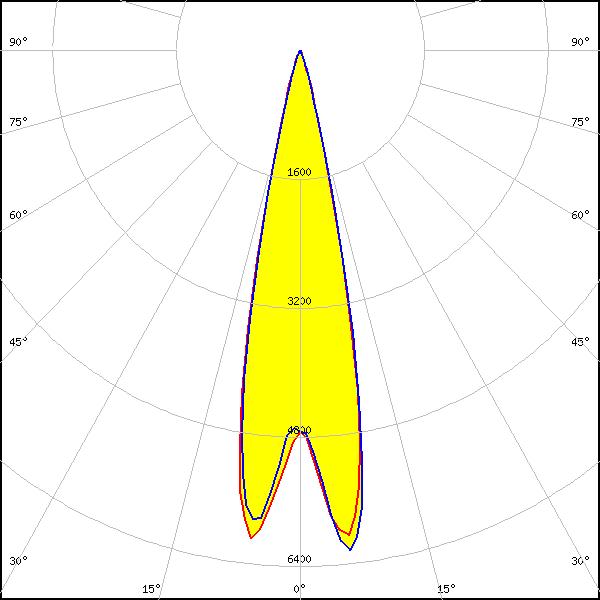

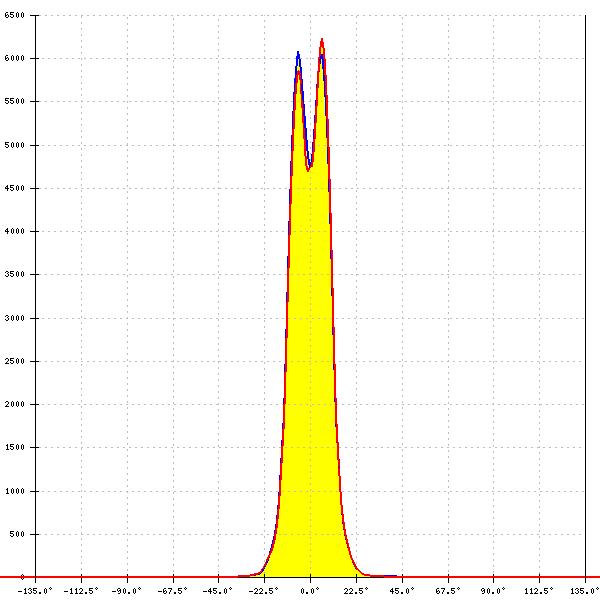

LED: XP-E
FWHM: 22°
FWTM: 32°
Peak intensity: 6.343 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

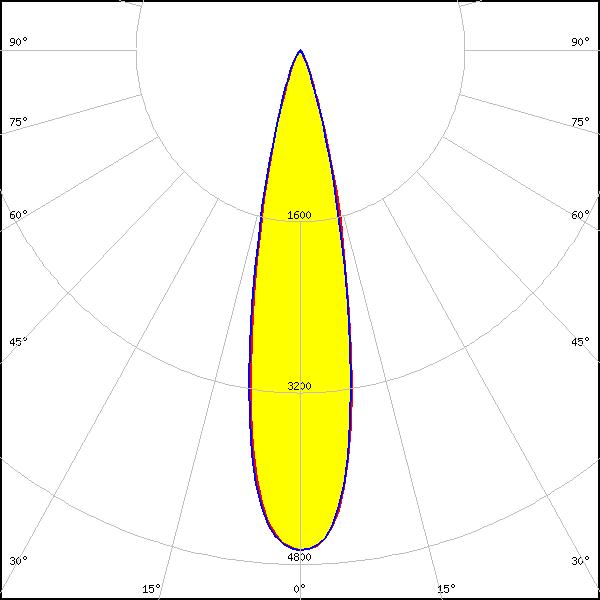

LED: XP-E2
FWHM: 23°
FWTM: 41°
Peak intensity: 4.700 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: XP-G
FWHM: 26°
FWTM: 40°
Peak intensity: 4.498 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

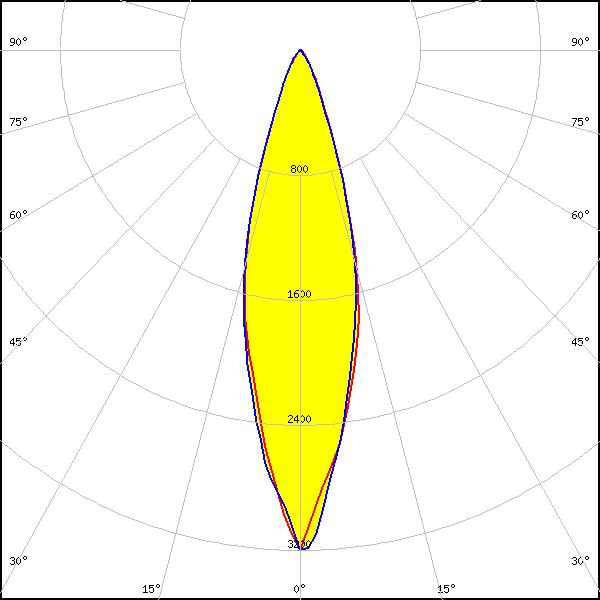

LED: XP-L HD
FWHM: 27°
FWTM: 51°
Peak intensity: 3.200 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

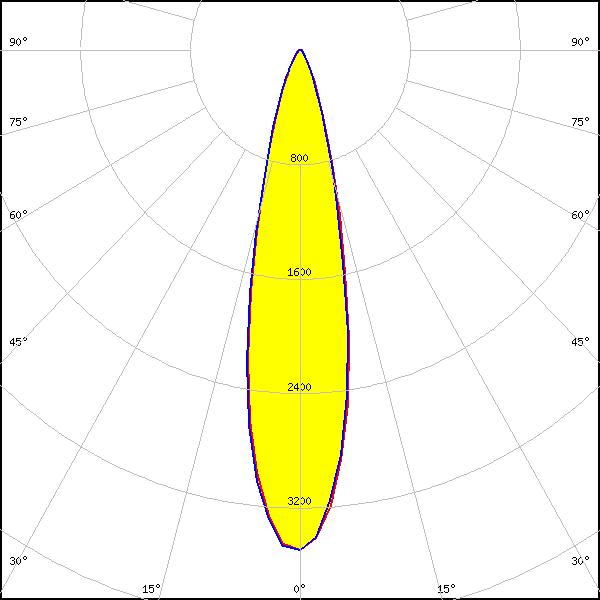

LED: XT-E
FWHM: 23°
FWTM: 46°
Peak intensity: 3.500 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

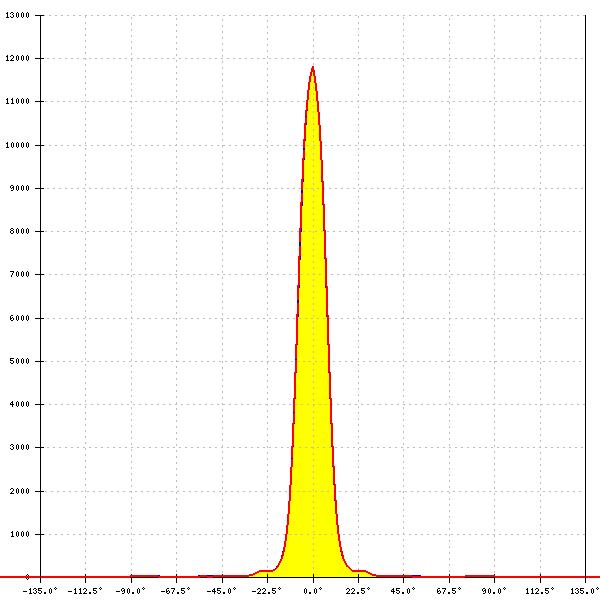

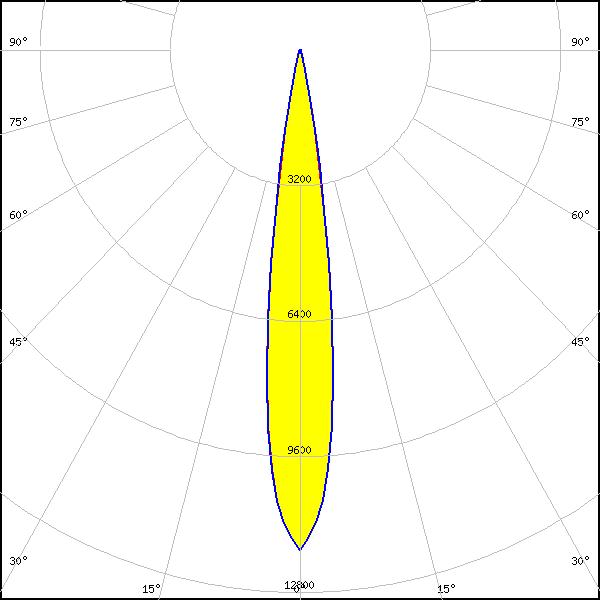

LED: LUXEON HL1Z
FWHM: 14°
FWTM: 24°
Peak intensity: 11.809 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White

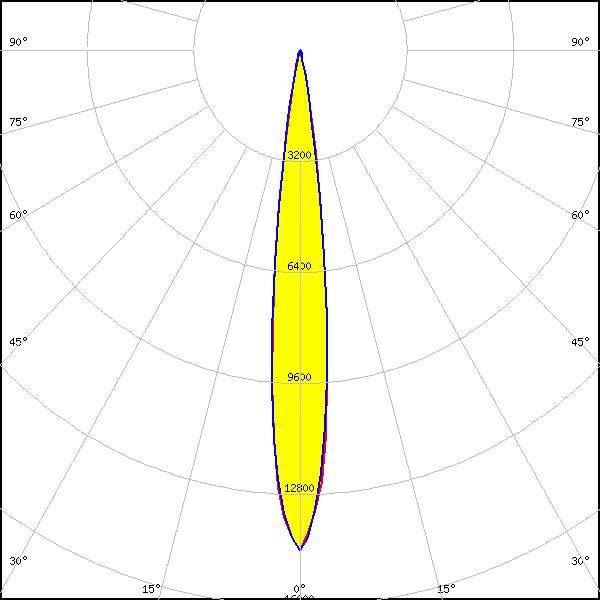

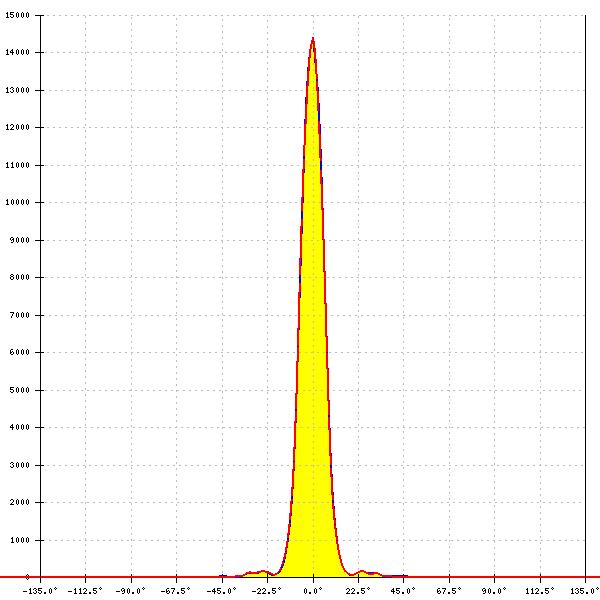

LED: LUXEON PWT
FWHM: 13°
FWTM: 23°
Peak intensity: 14.410 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

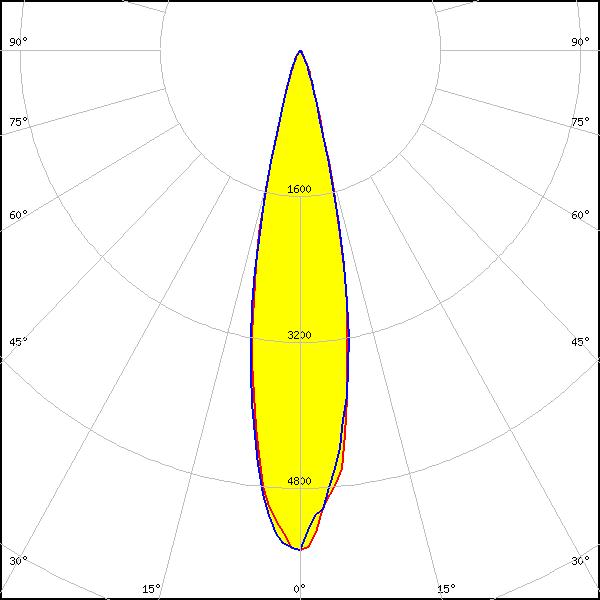

LED: LUXEON T
FWHM: 22°
FWTM: 37°
Peak intensity: 5.643 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON TX
FWHM: 23°
FWTM: 41°
Peak intensity: 5.000 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

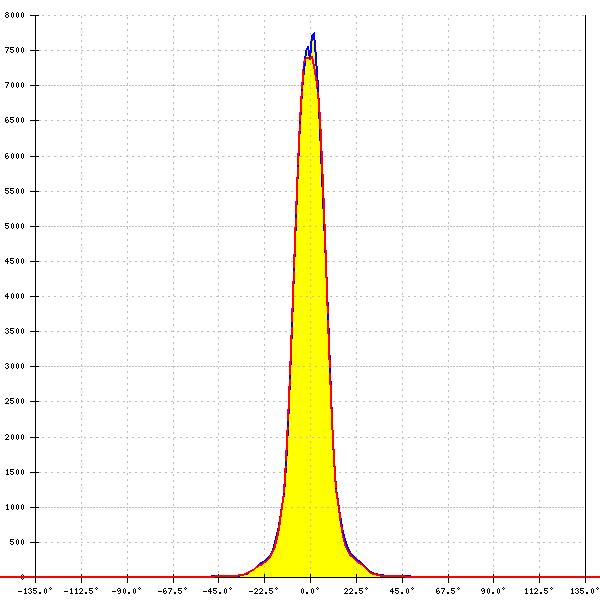

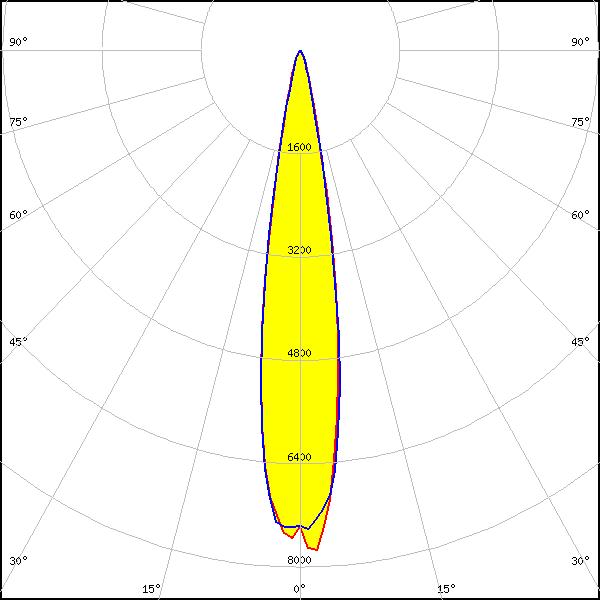

LED: NCSxx19A
FWHM: 17°
FWTM: 30°
Peak intensity: 7.748 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

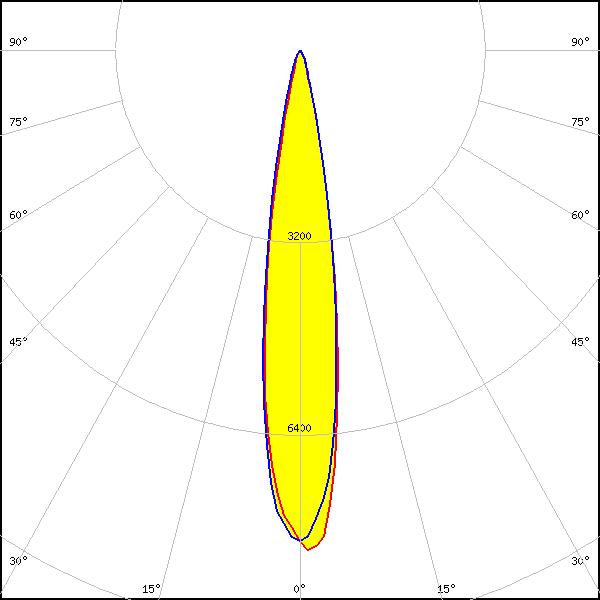

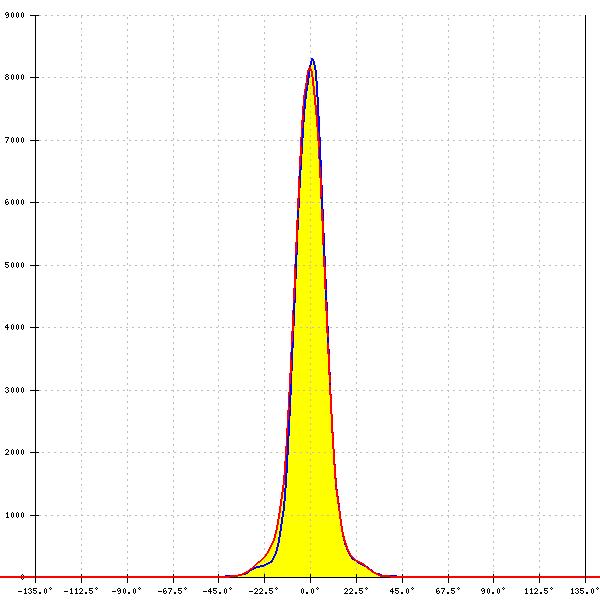

LED: NF2x757A
FWHM: 17°
FWTM: 30°
Peak intensity: 8.399 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

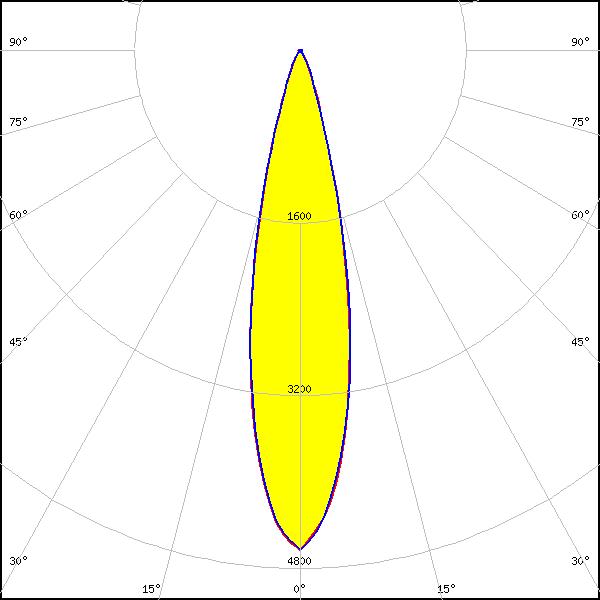

LED: NVSxx19B/NVSxx19C
FWHM: 23°
FWTM: 41°
Peak intensity: 4.560 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

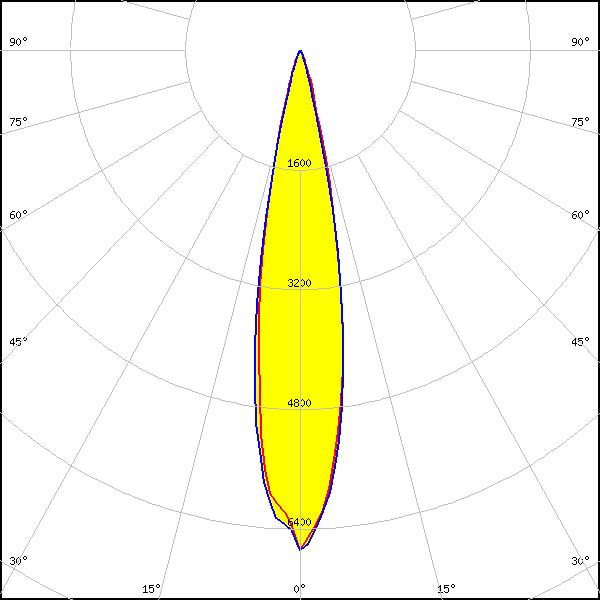

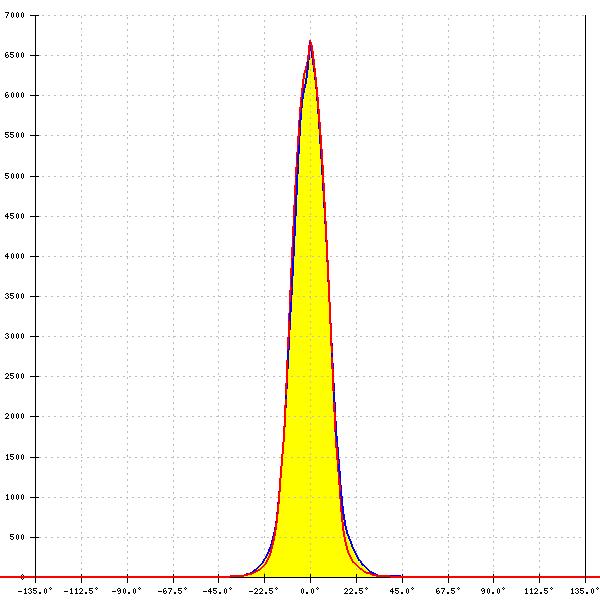

LED: OSLON Square EC
FWHM: 20°
FWTM: 33°
Peak intensity: 6.691 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

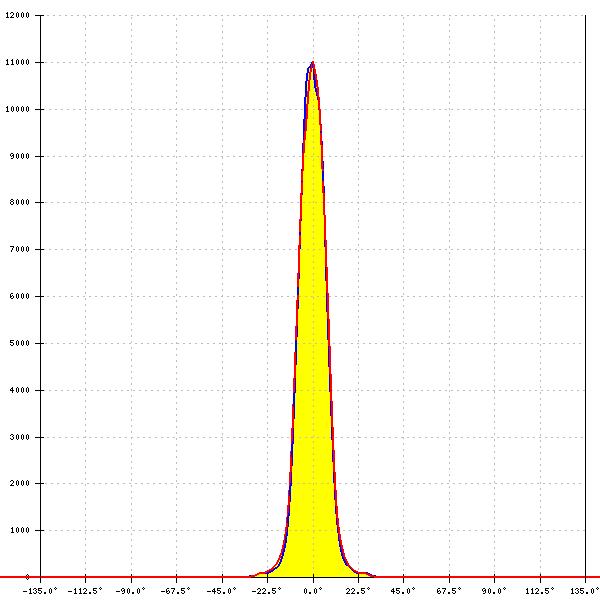

LED: SFH 4715S
FWHM: 15°
FWTM: 25°
Peak intensity: 11.480 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: Z8Y22P
FWHM: 22°
FWTM: -
Peak intensity: 4.400 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

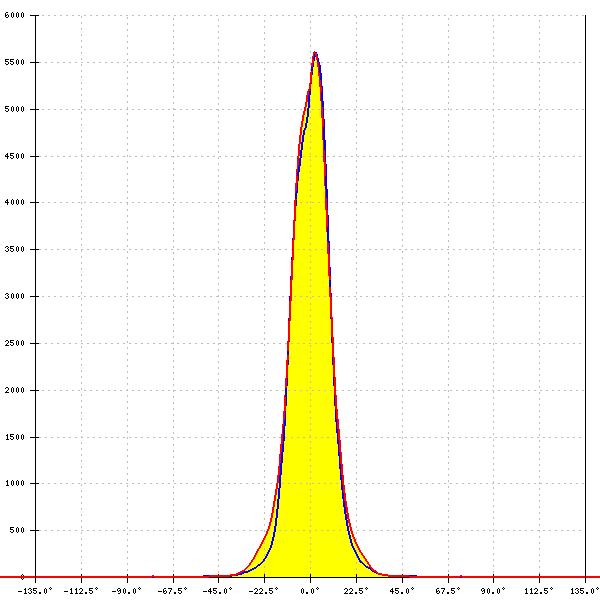

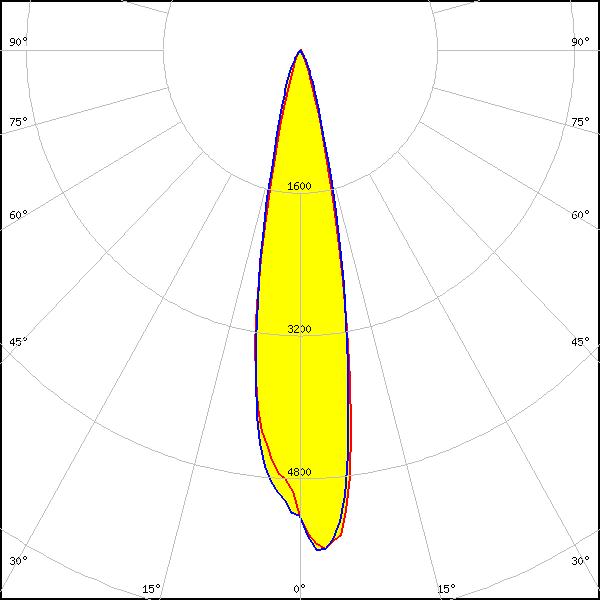

LED: Double Dome (GM2BB)
FWHM: 20°
FWTM: 37°
Peak intensity: 5.783 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
