CA12064_EMILY-M

Print

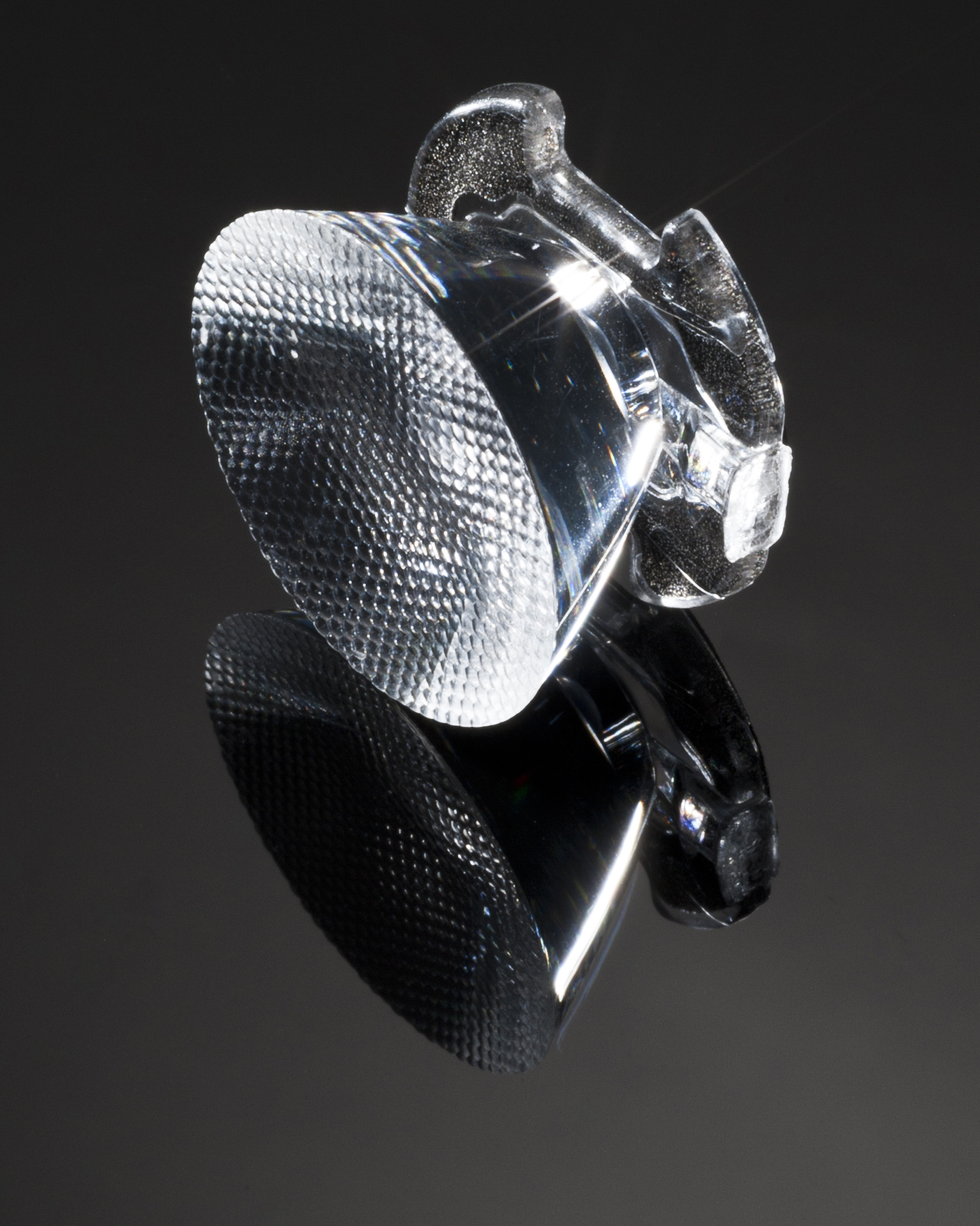

~20° medium beam. 14.85 mm high lens.

Specification
  • Dimensions:
    26 mm
  • Height:
    14.85 mm
  • Fastening:
    tape, pin
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    1690 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    10.7 kg
  • MPQ:
    130 pcs
  • MOQ:
    260 pcs
  • MOQ size:
    480 x 280 x 80 mm
  • MOQ weight:
    2.1 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA12064_EMILY-M

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

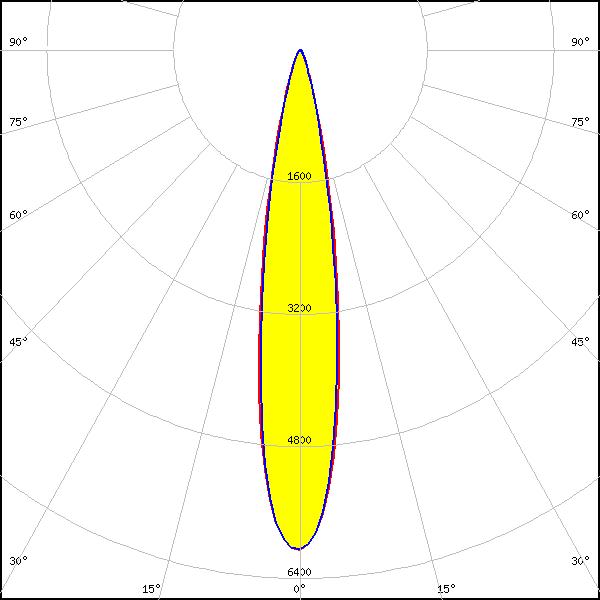

Optical results

LED: XM-L
FWHM: 18°
FWTM: -
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: XM-L HVW
FWHM: 19°
FWTM: -
LEDs/each optic: 1
Light colour/type: White

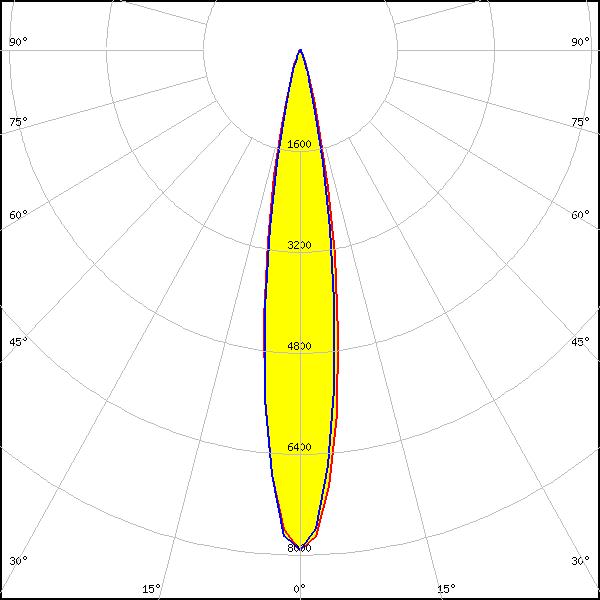

LED: XM-L2
FWHM: 18°
FWTM: 33°
Peak intensity: 7.900 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

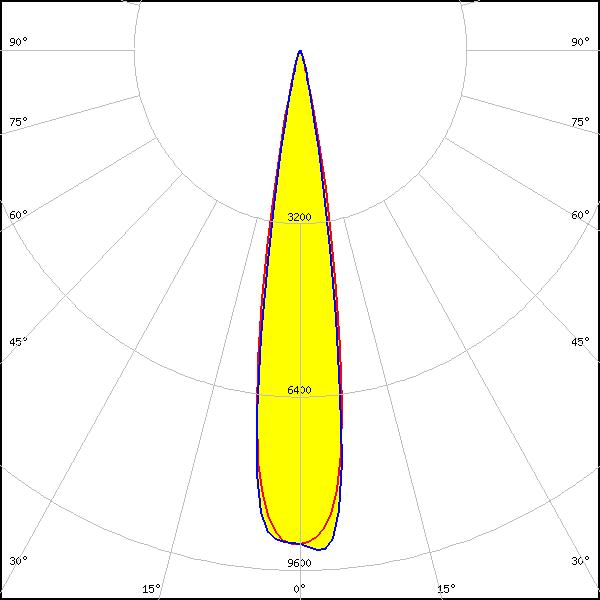

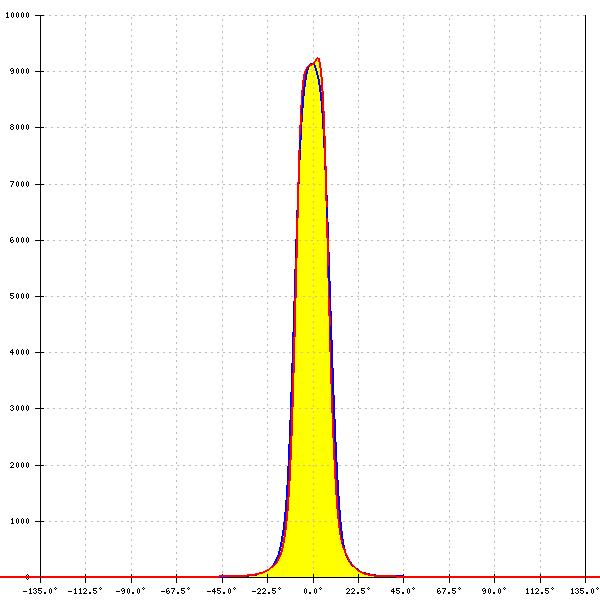

LED: XP-E2
FWHM: 17°
FWTM: 27°
Peak intensity: 9.200 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

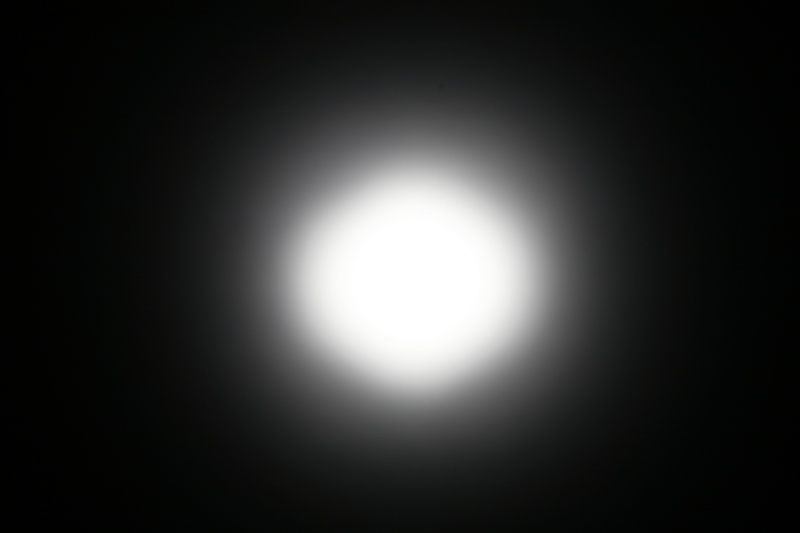

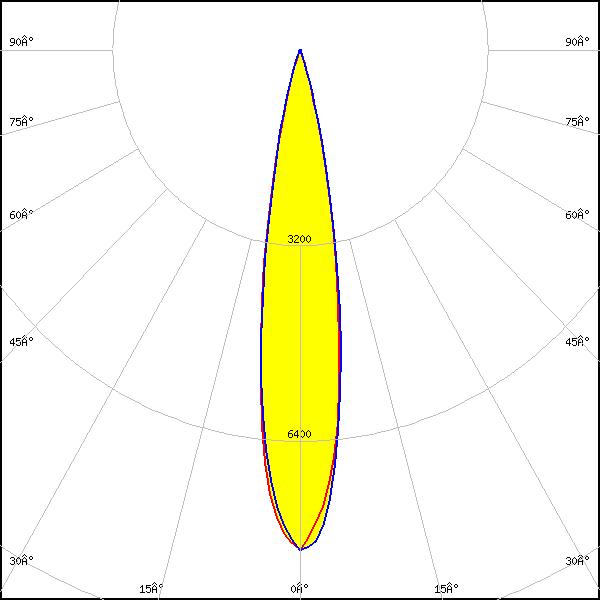

LED: XP-G2
FWHM: 18°
FWTM: 29°
Peak intensity: 10.100 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

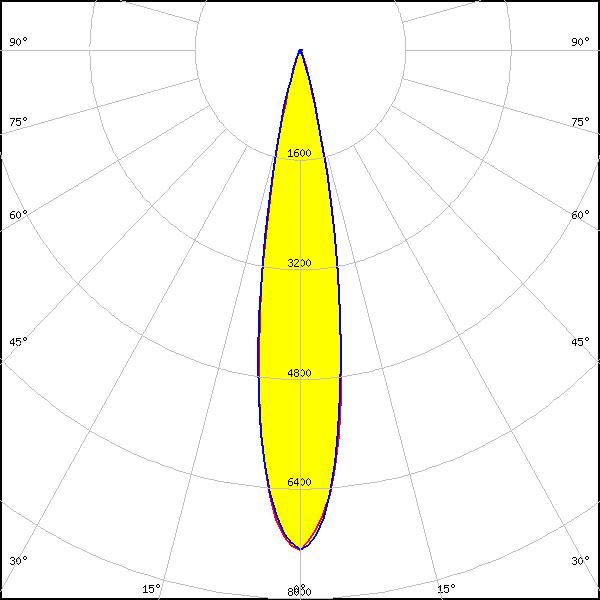

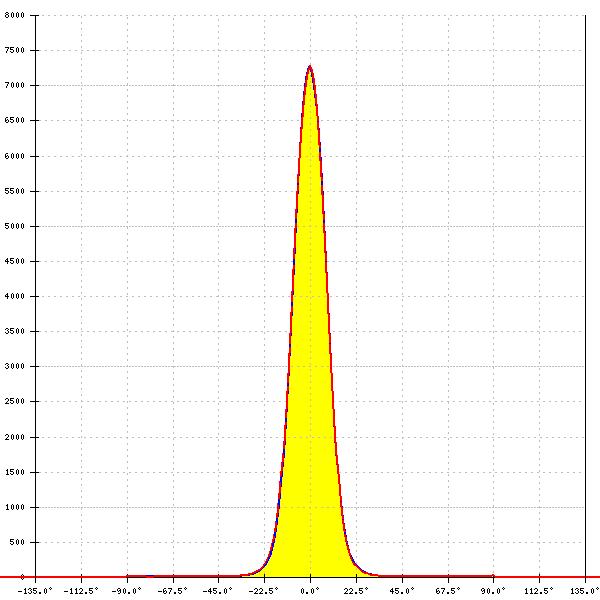

LED: XP-G2 HE
FWHM: 18°
FWTM: 33°
Peak intensity: 7.293 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

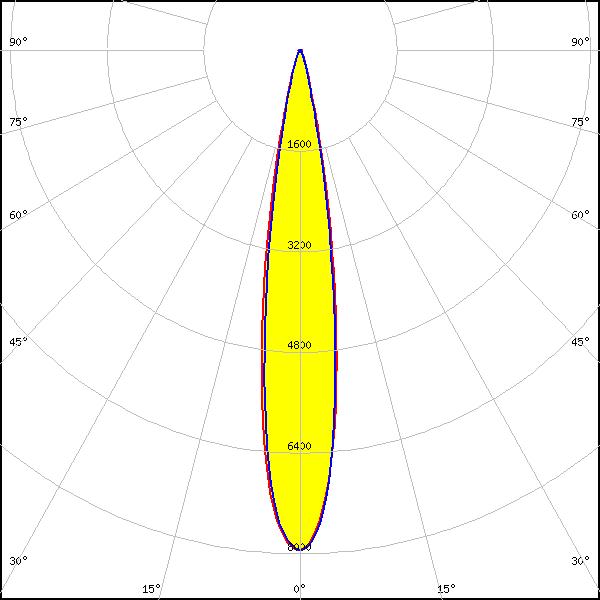

LED: XP-G3
FWHM: 17°
FWTM: 30°
Peak intensity: 8.000 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

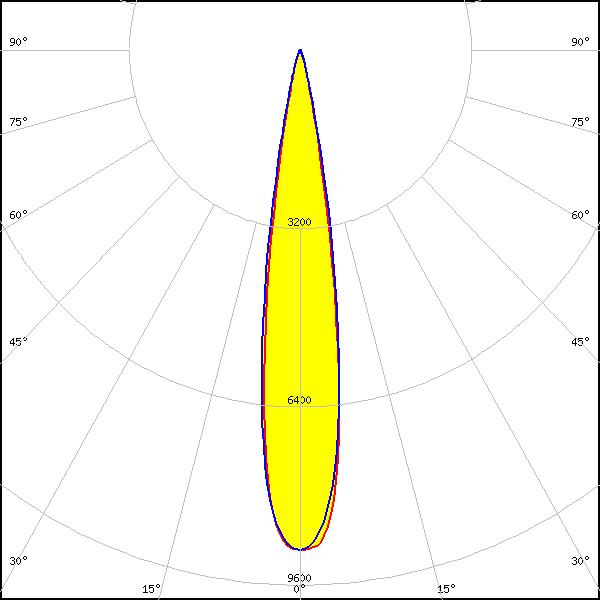

LED: XP-L HI
FWHM: 17°
FWTM: 27°
Peak intensity: 9.000 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

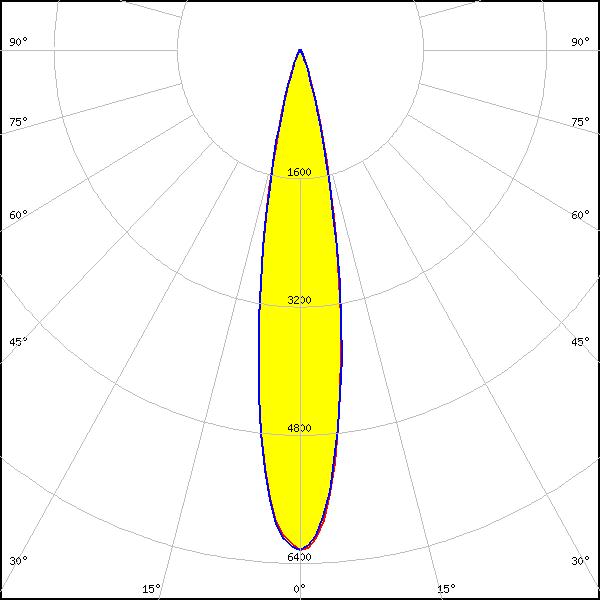

LED: XP-L2
FWHM: 20°
FWTM: 36°
Peak intensity: 6.275 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: XT-E
FWHM: 17°
FWTM: -
Peak intensity: 6.940 cd/lm
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON A
FWHM: 18°
FWTM: -
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

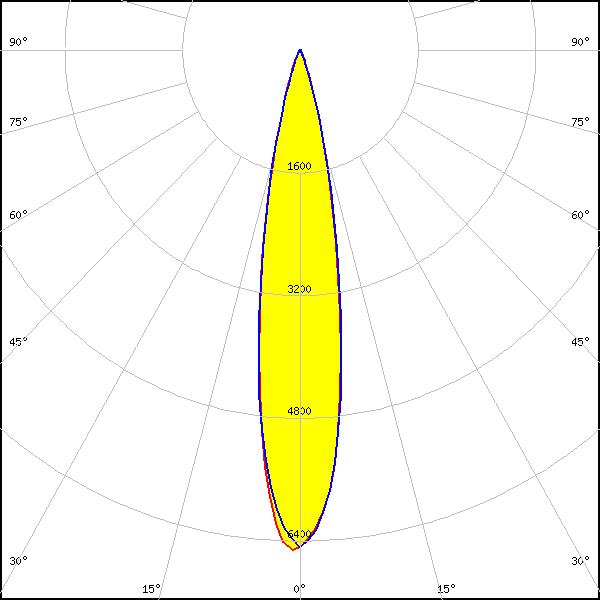

LED: LUXEON MZ
FWHM: 19°
FWTM: 36°
Peak intensity: 6.533 cd/lm
Efficiency: 96 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON Rebel ES
FWHM: 18°
FWTM: -
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: NS9x383
FWHM: 18°
FWTM: 35°
Peak intensity: 6.100 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: OSLON Black
FWHM: 15°
FWTM: 27°
Peak intensity: 10.900 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

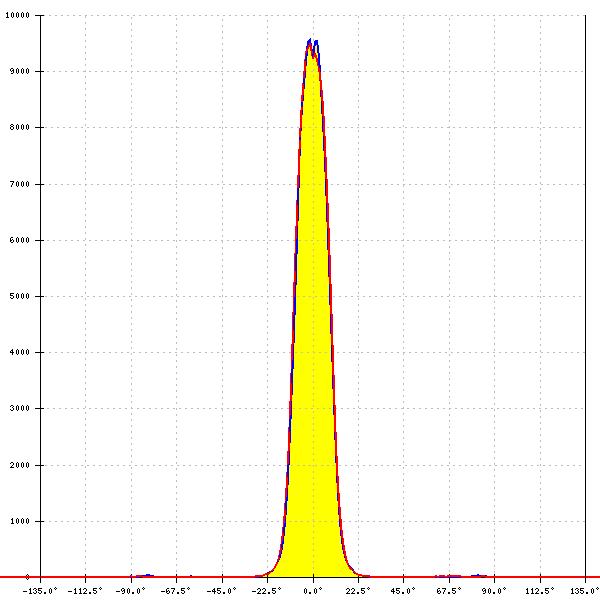

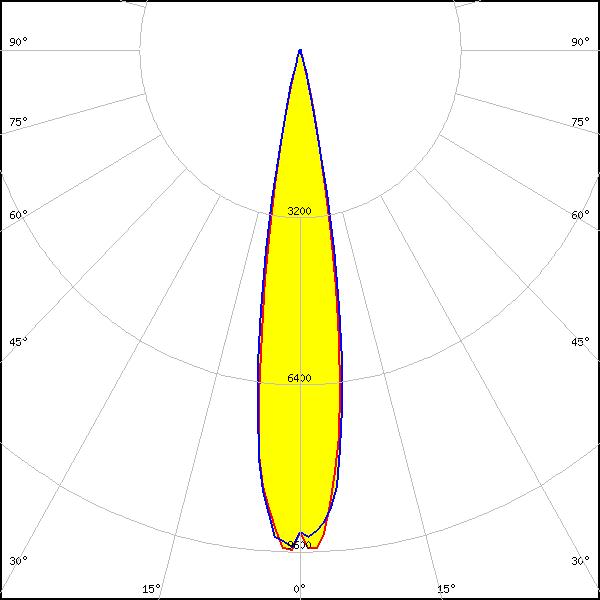

LED: OSLON Black Flat (LUW HWQP)
FWHM: 17°
FWTM: 28°
Peak intensity: 10.000 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

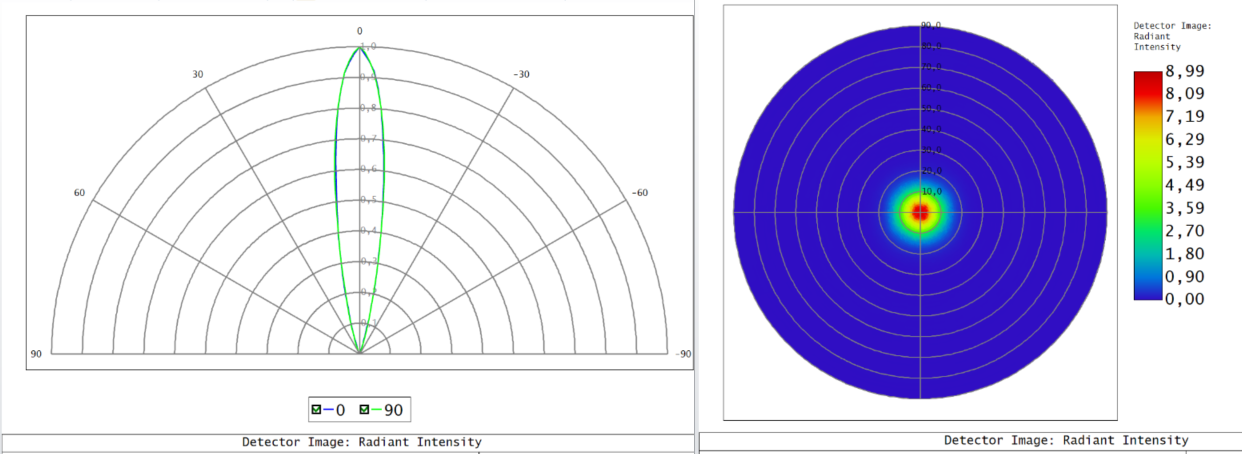

LED: SFH 4725AS
FWHM: 18°
FWTM: 32°
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: IR

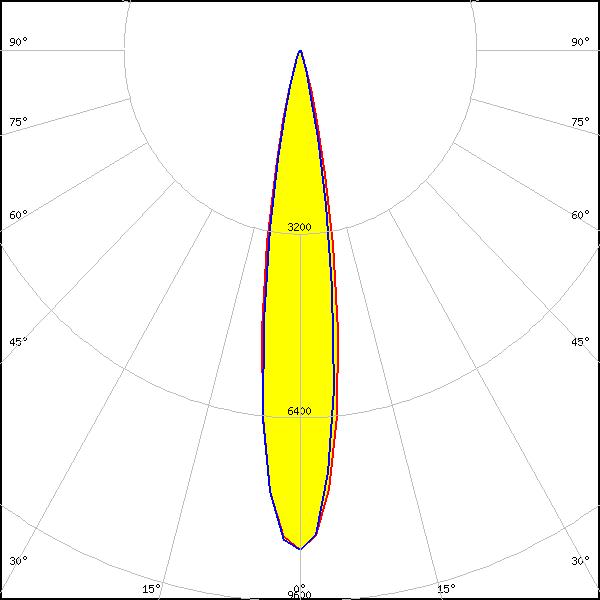

LED: LH351B
FWHM: 17°
FWTM: 30°
Peak intensity: 8.700 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

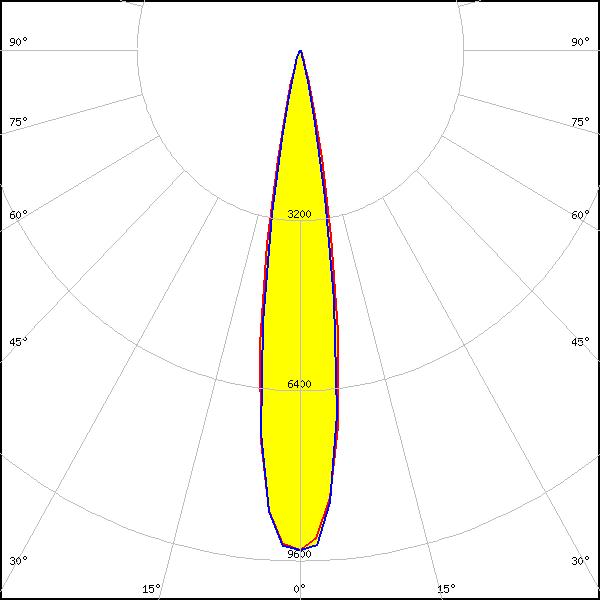

LED: LH351Z
FWHM: 18°
FWTM: 29°
Peak intensity: 9.400 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

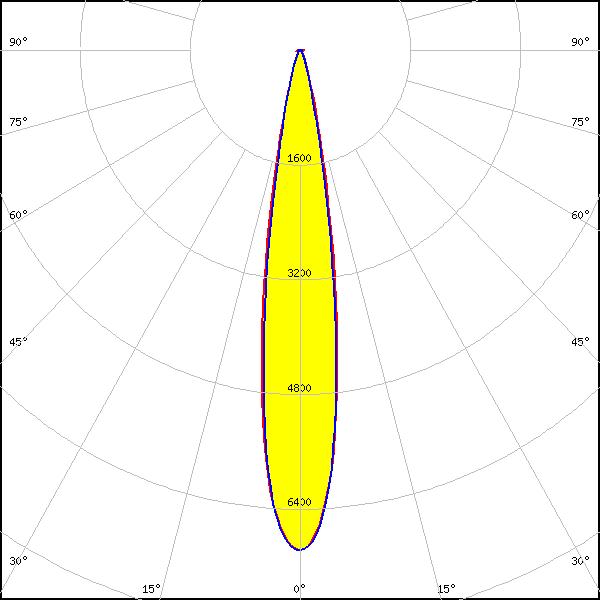

LED: Z8Y22P
FWHM: 17°
FWTM: 32°
Peak intensity: 7.000 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
