C12727_STRADA-SQ-VSM

Print

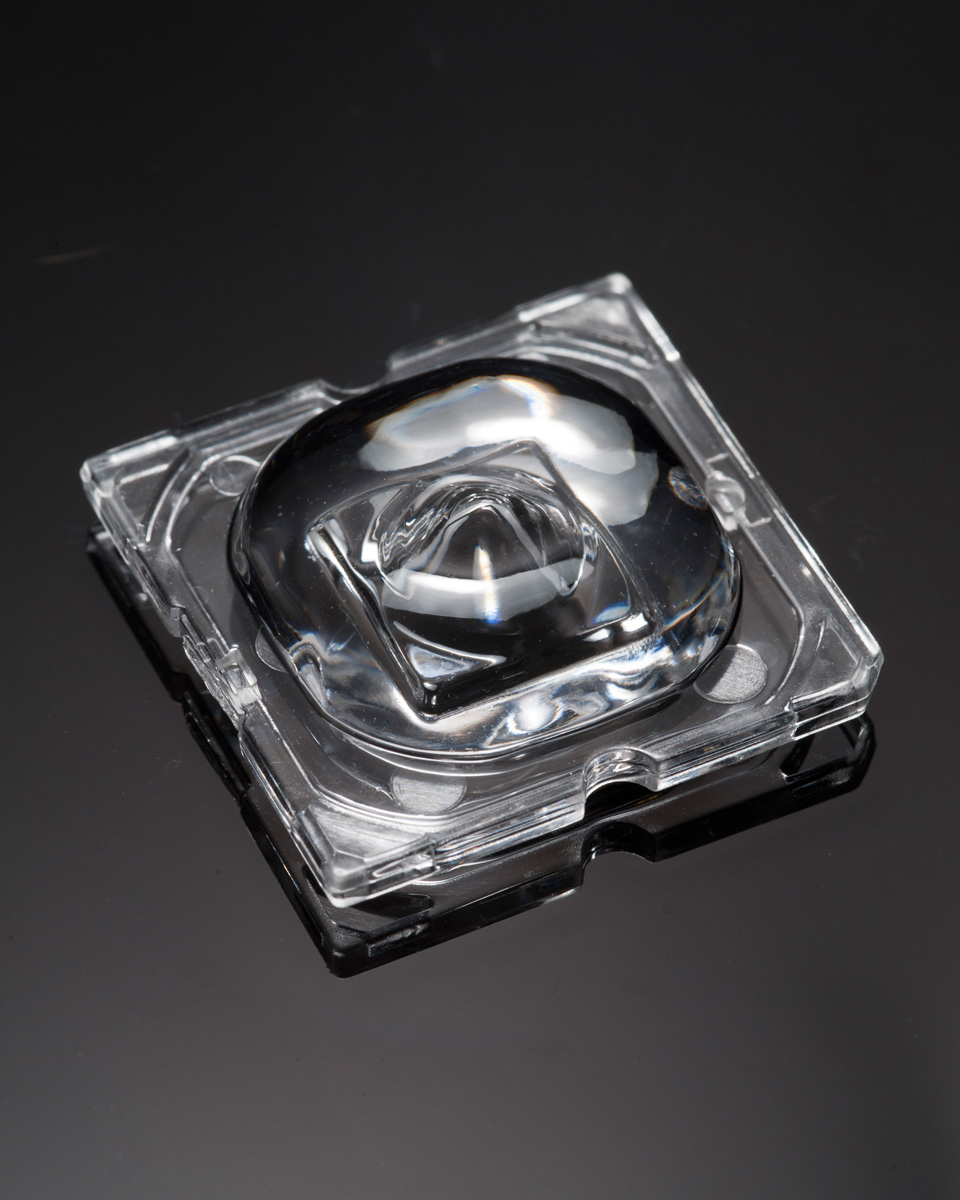

IESNA Type V (square) beam for wide areas lighting such as car parks. Version with location pins.

Specification
  • Dimensions:
    25 x  25 mm
  • Height:
    6.80 mm
  • Fastening:
    glue, pin, screw
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    2058 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    7.3 kg
  • MPQ:
    98 pcs
  • MOQ:
    294 pcs
  • MOQ size:
    480 x 280 x 60 mm
  • MOQ weight:
    1.4 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    C12727_STRADA-SQ-VSM

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

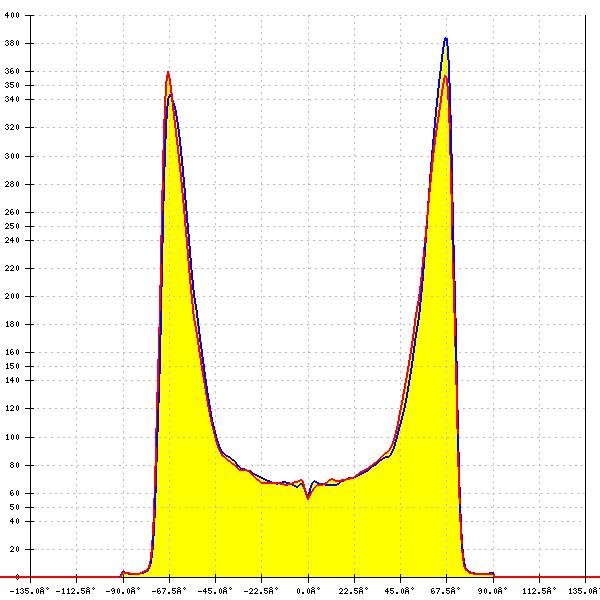

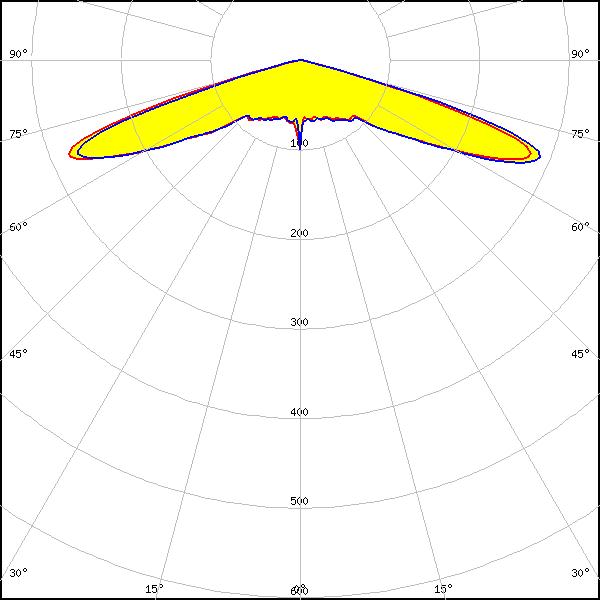

Optical results

LED: J Series 5050 Round LES
FWHM: 148°
FWTM: 158°
Peak intensity: 0.378 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

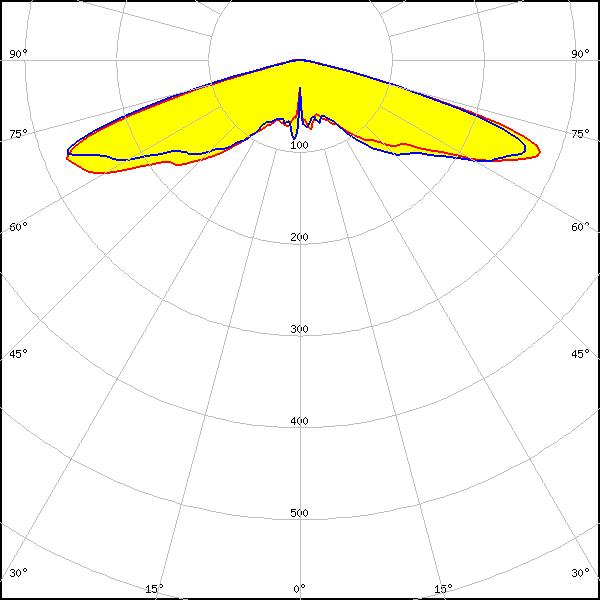

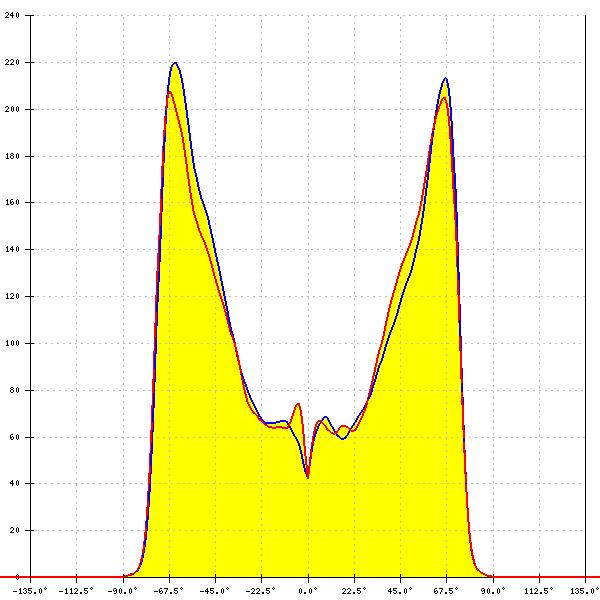

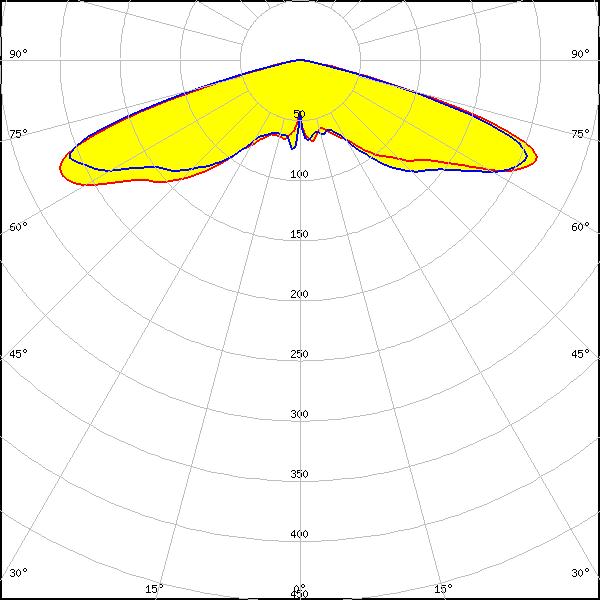

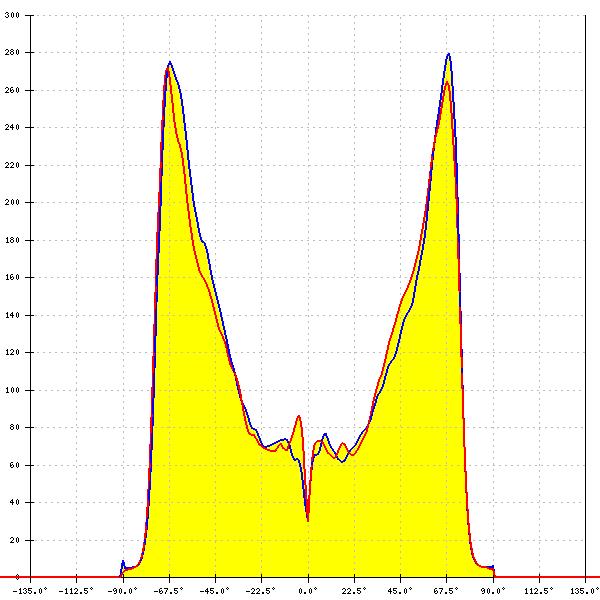

LED: J Series 5050B 30V K Class
FWHM: 148°
FWTM: 156°
Peak intensity: 0.368 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: J Series 5050B 30V K Class
FWHM: 148°
FWTM: 157°
Peak intensity: 0.255 cd/lm
Efficiency: 71 %
LEDs/each optic: 1
Light colour/type: White

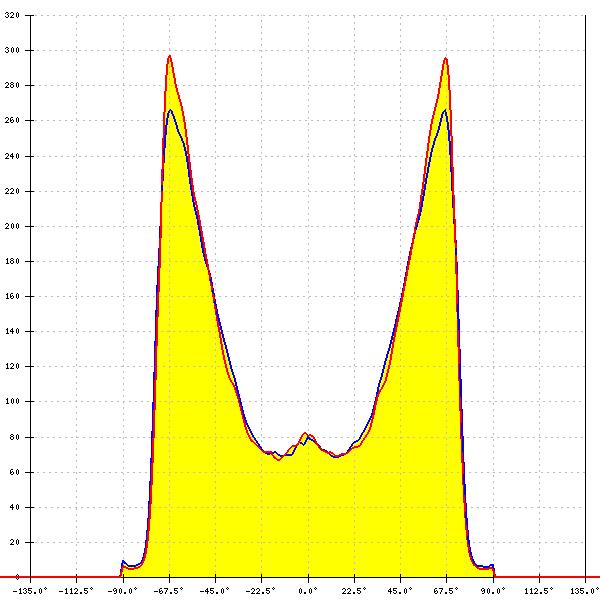

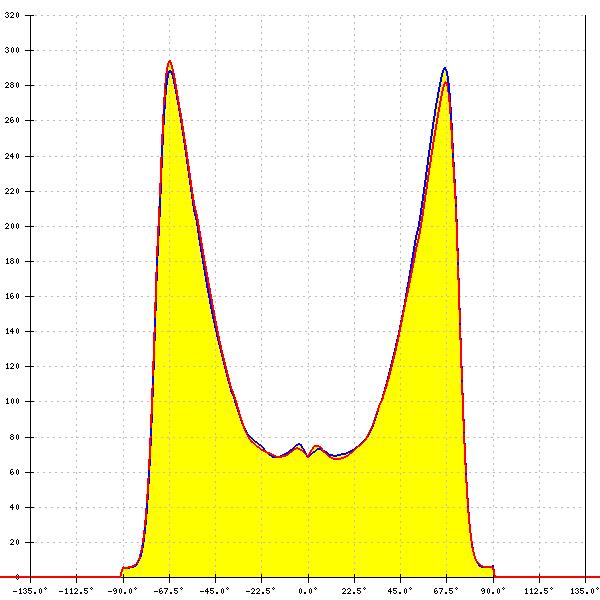

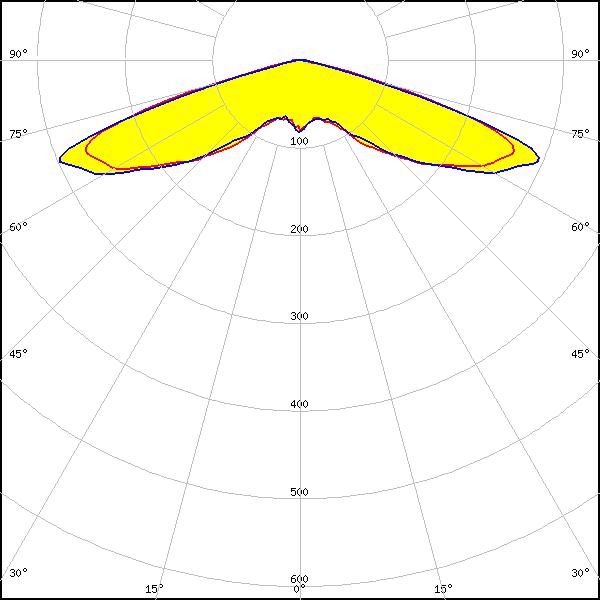

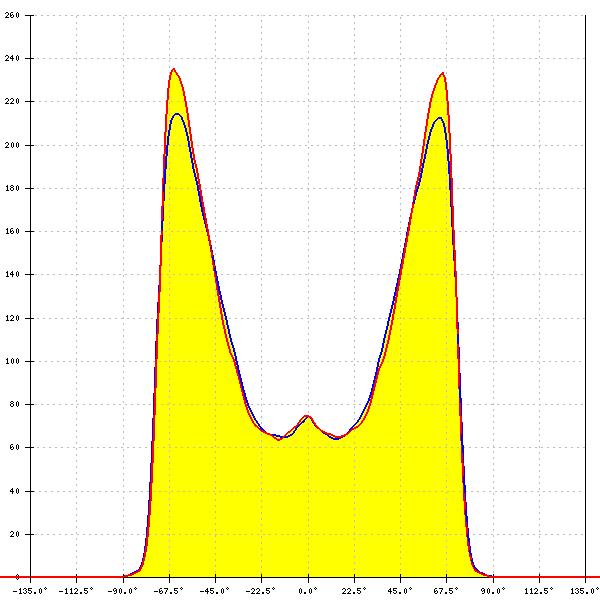

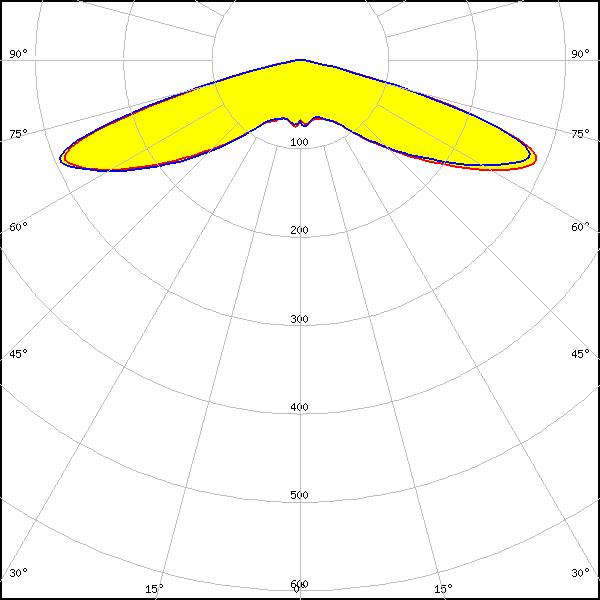

LED: J Series 5050B 6V K Class
FWHM: 147°
FWTM: 155°
Peak intensity: 0.384 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White

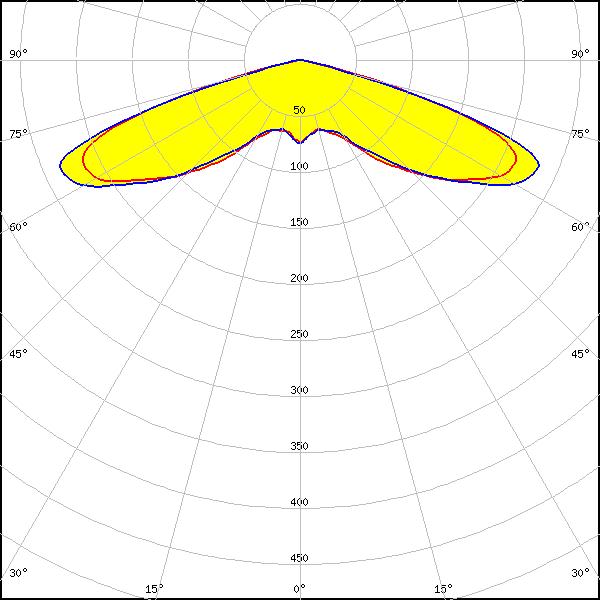

LED: J Series 5050B 6V K Class
FWHM: 146°
FWTM: 155°
Peak intensity: 0.278 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White

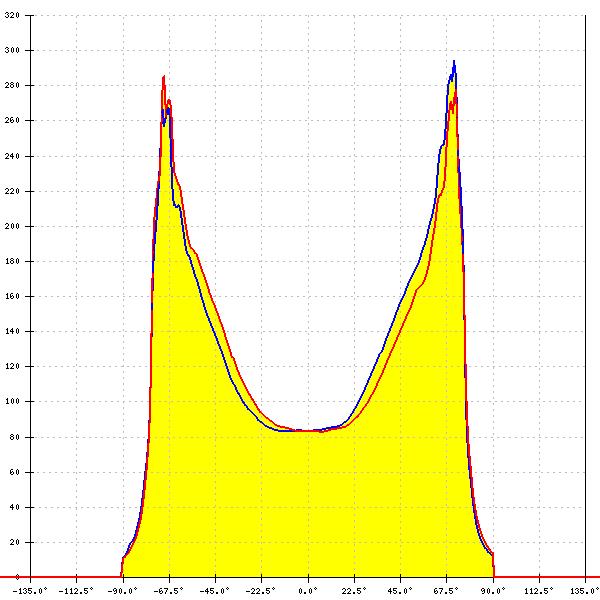

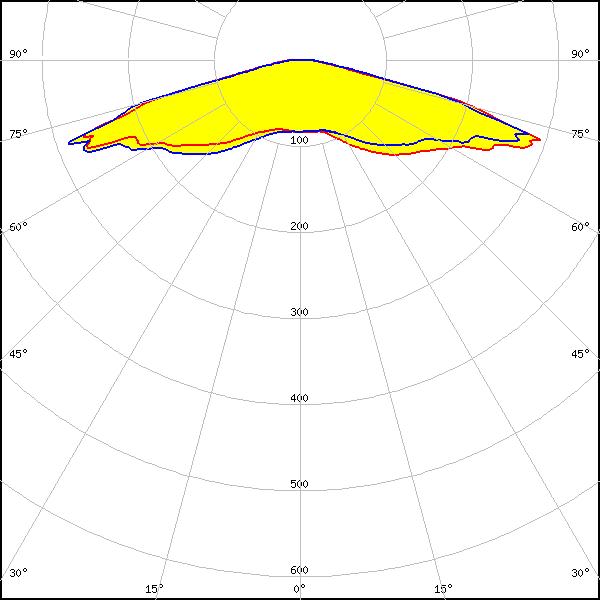

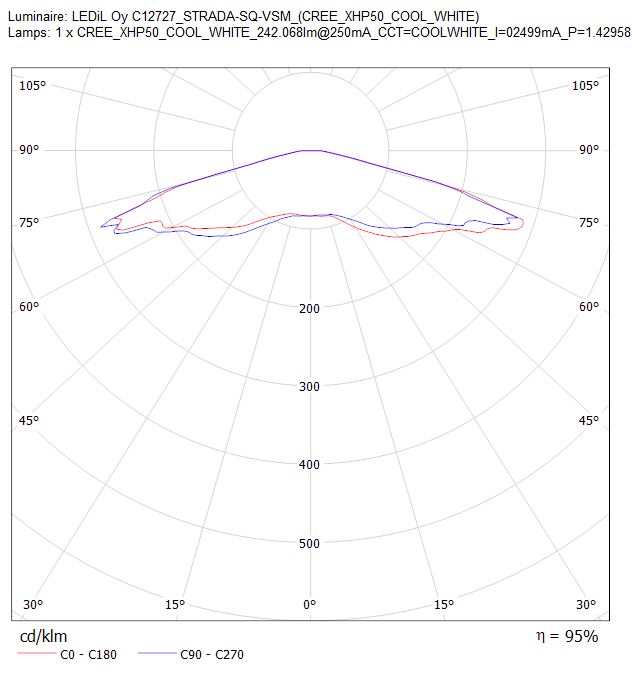

LED: XHP50
FWHM: 154°
FWTM: 171°
Peak intensity: 0.330 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

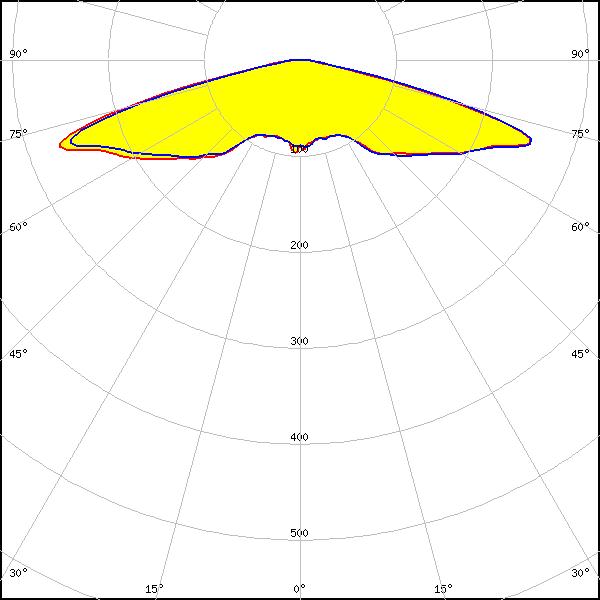

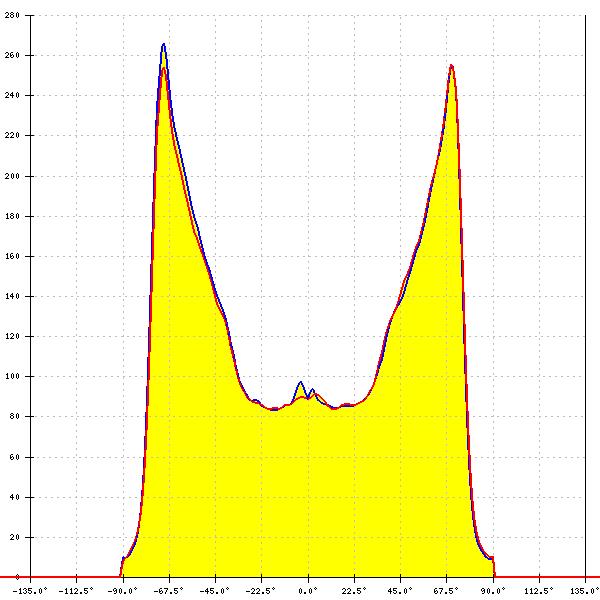

LED: XHP50.3 HD
FWHM: 152°
FWTM: 164°
Peak intensity: 0.323 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

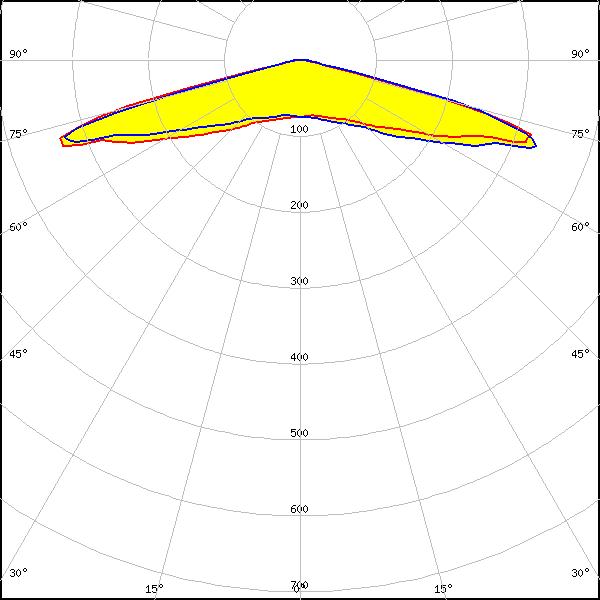

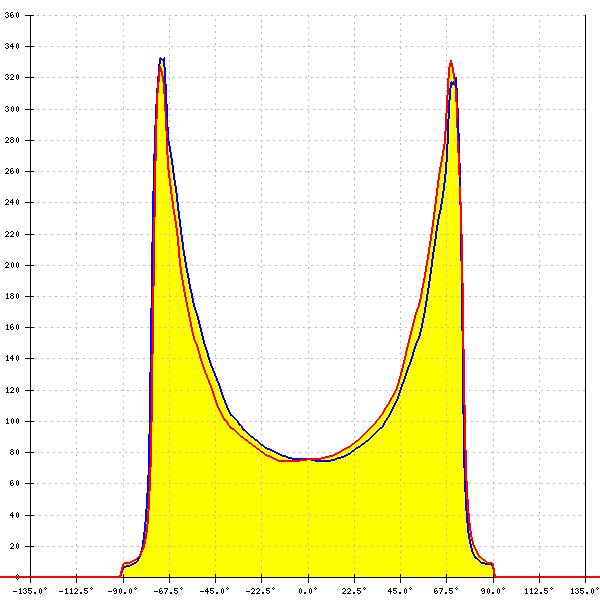

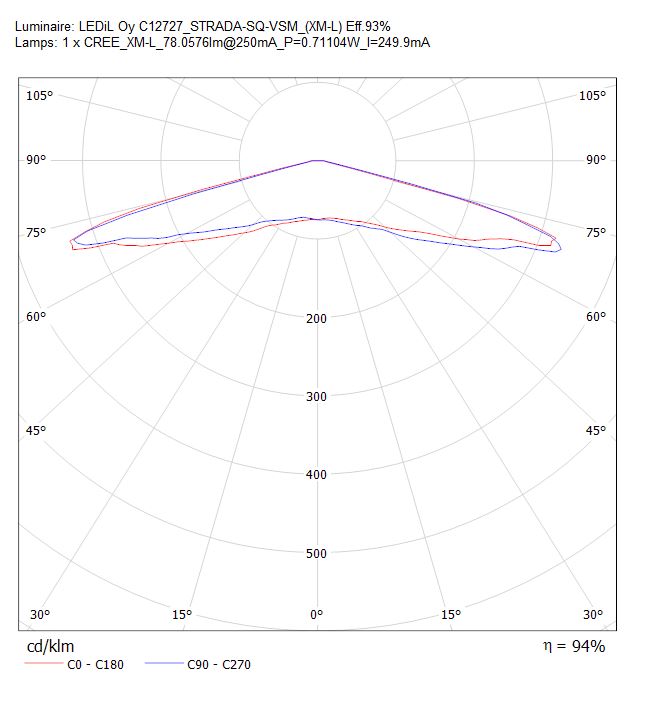

LED: XM-L
FWHM: 154°
FWTM: -
Peak intensity: 0.200 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

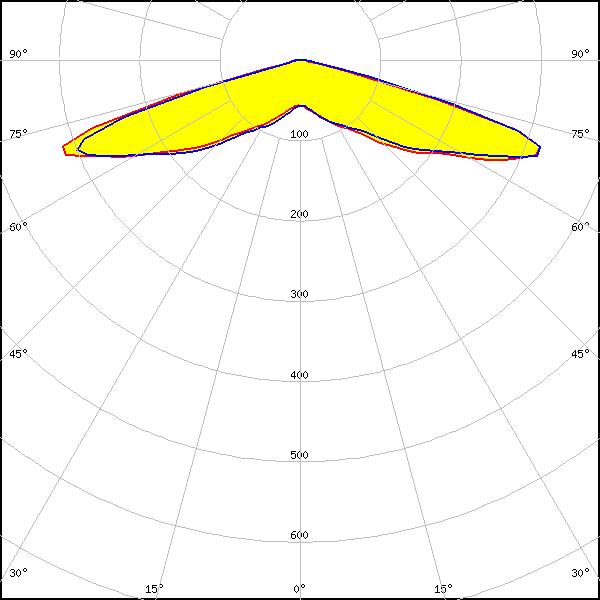

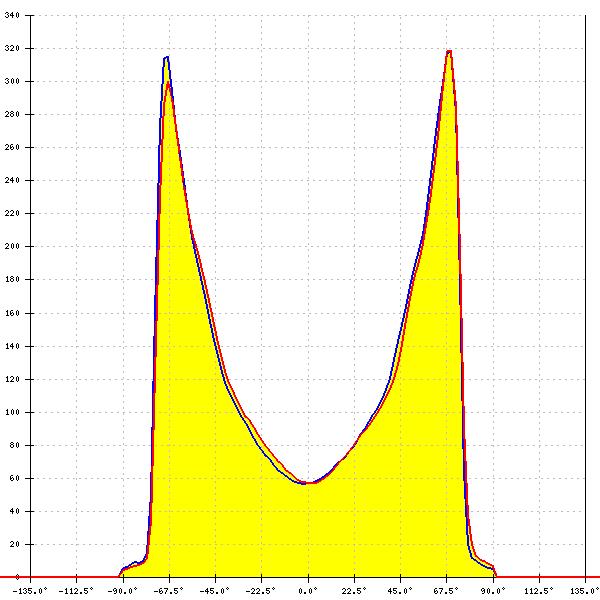

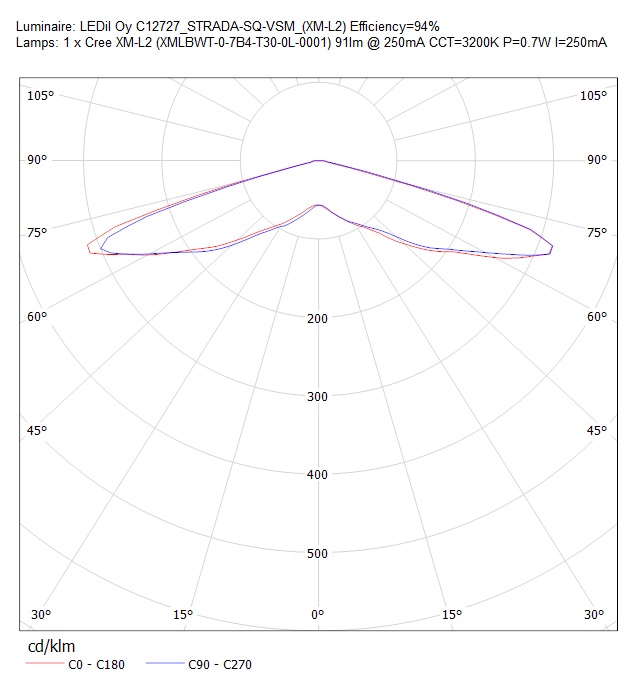

LED: XM-L2
FWHM: 155°
FWTM: 177°
Peak intensity: 0.400 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

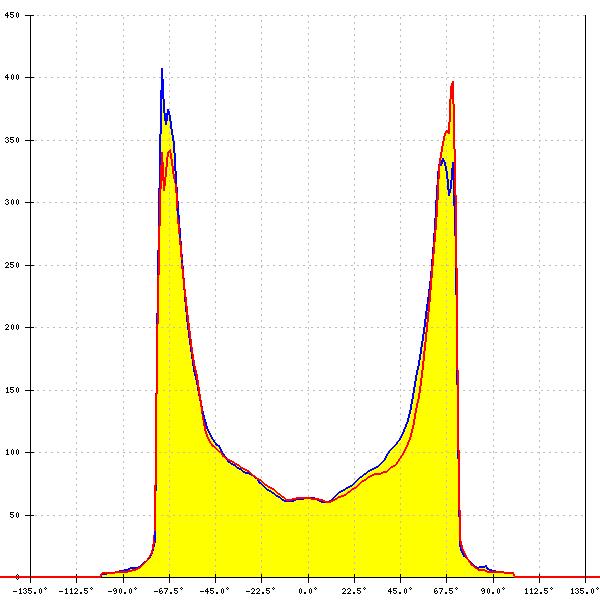

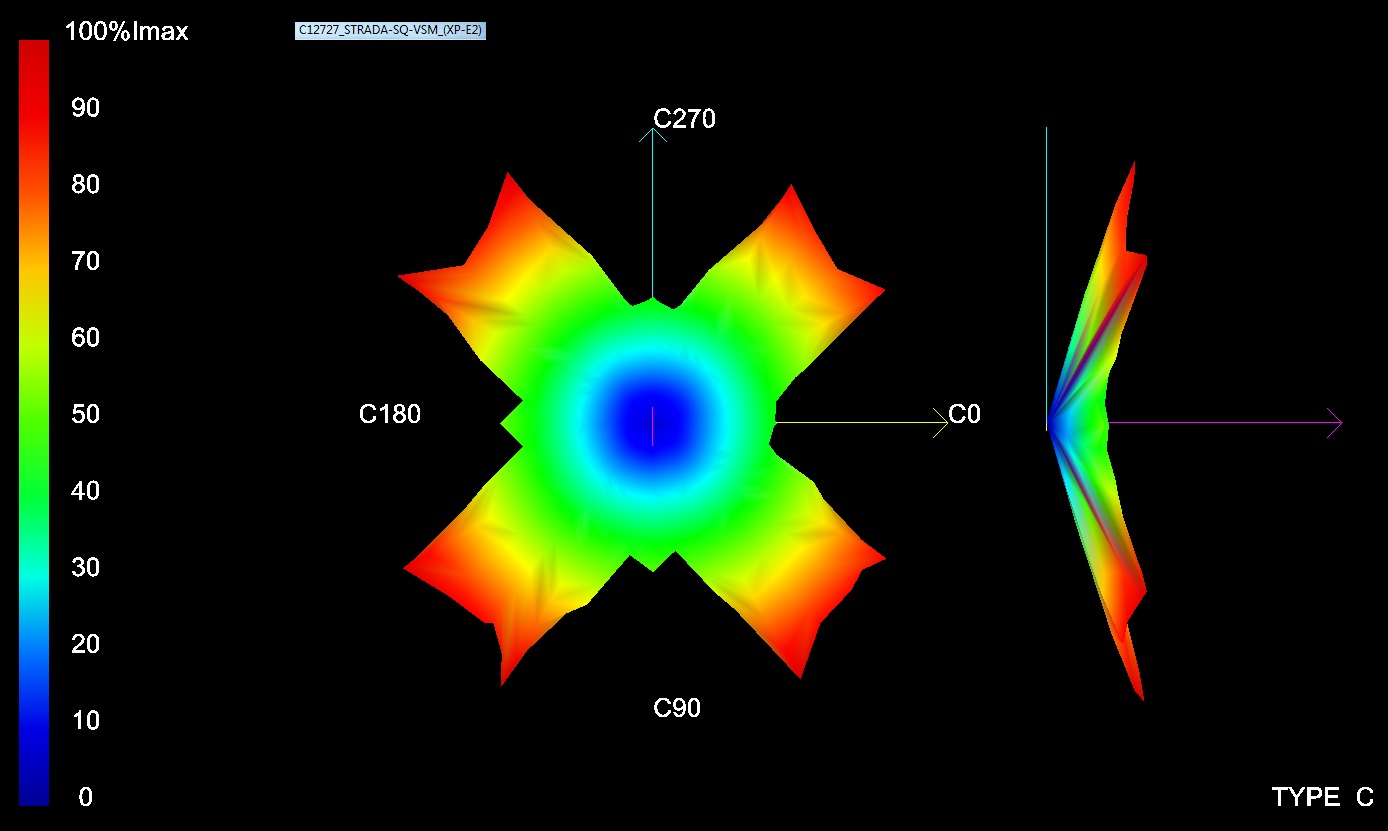

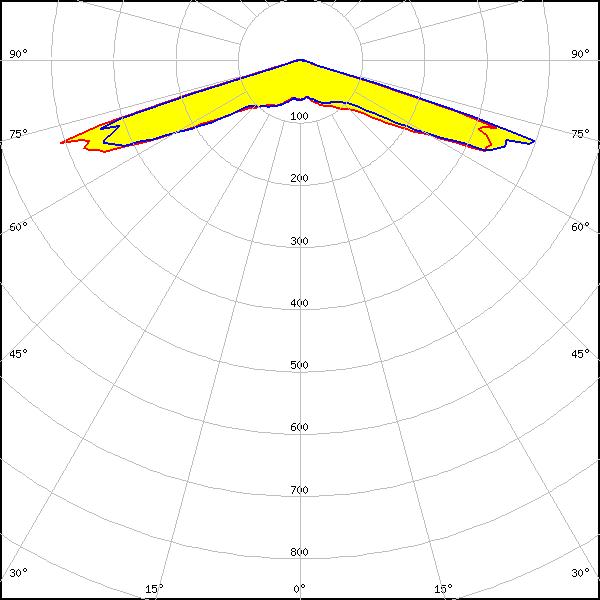

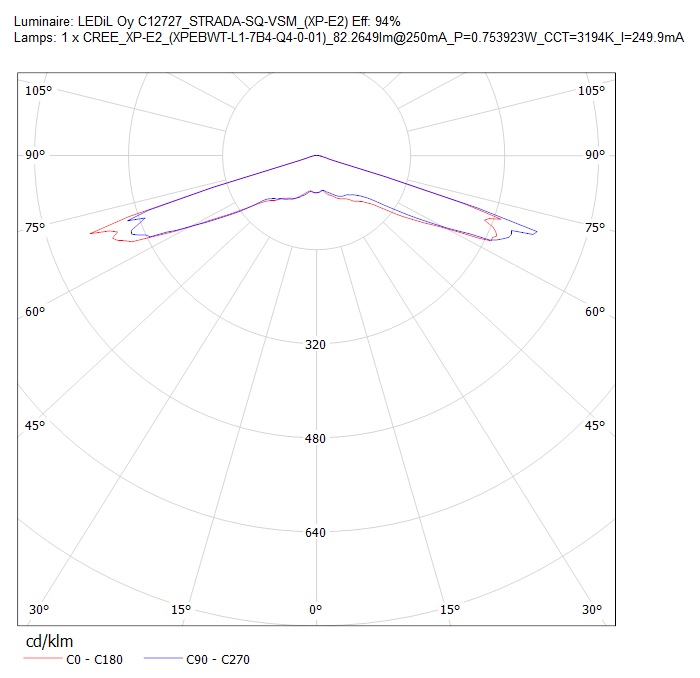

LED: XP-E2
FWHM: 149°
FWTM: 151°
Peak intensity: 0.800 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

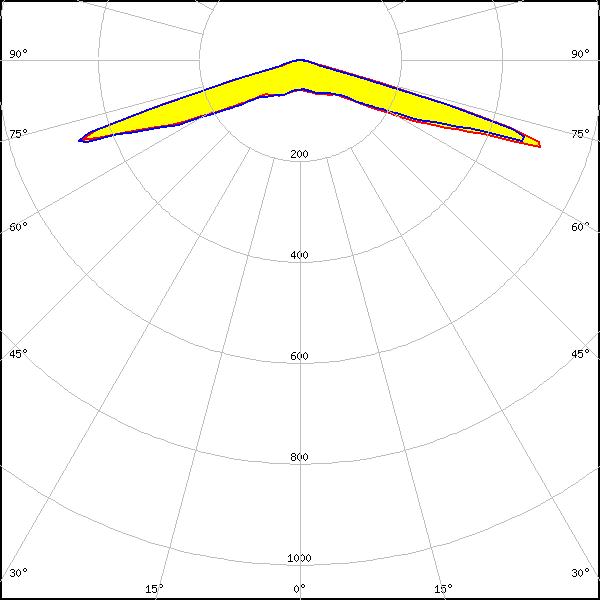

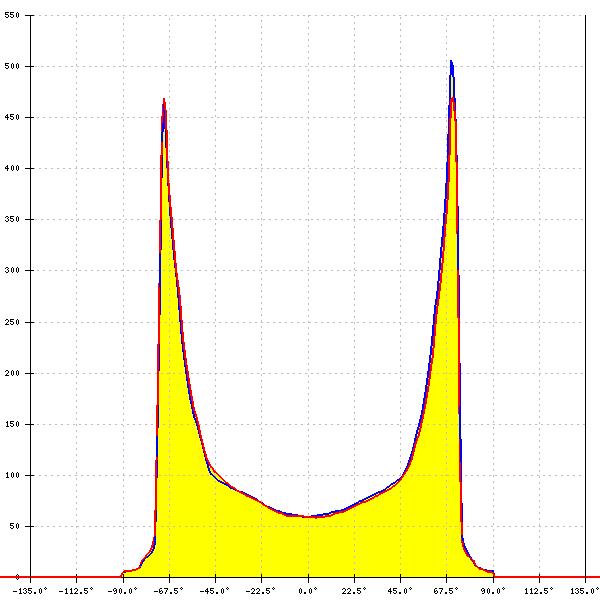

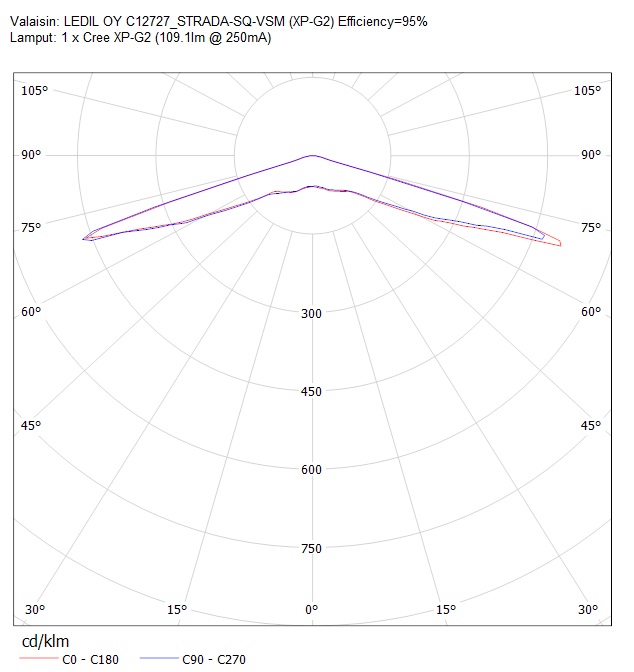

LED: XP-G2
FWHM: 149°
FWTM: 153°
Peak intensity: 0.700 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

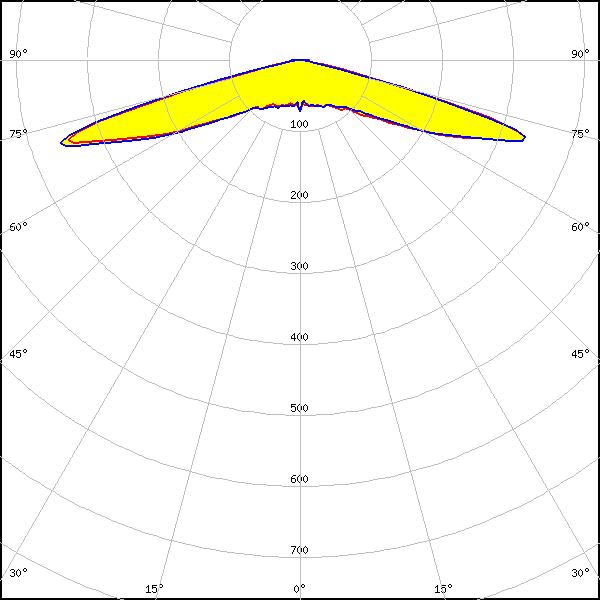

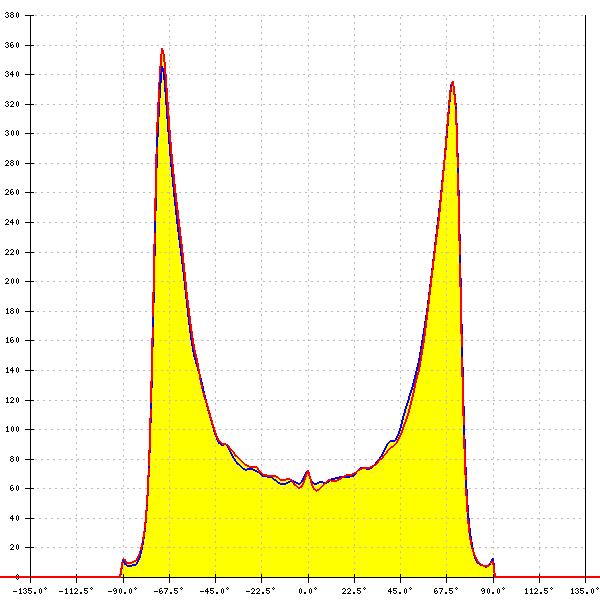

LED: XP-G3
FWHM: 150°
FWTM: 158°
Peak intensity: 0.494 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

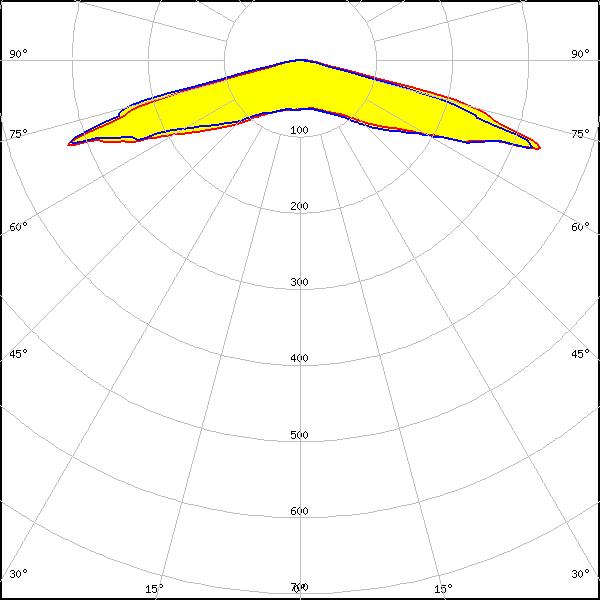

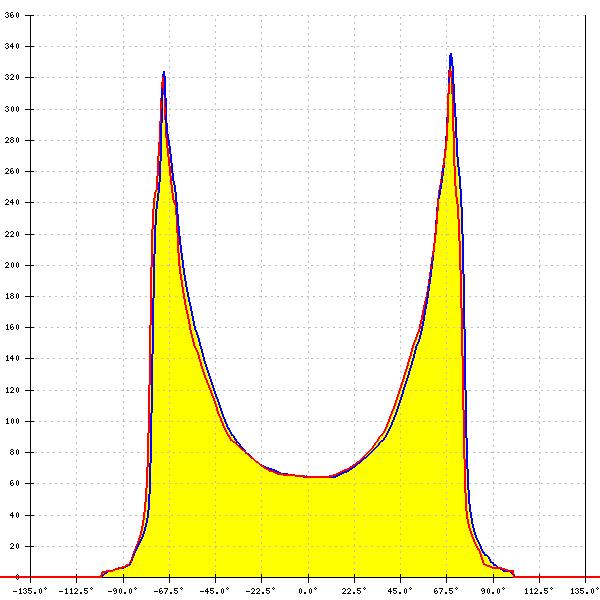

LED: XP-L HD
FWHM: 152°
FWTM: 162°
Peak intensity: 0.480 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

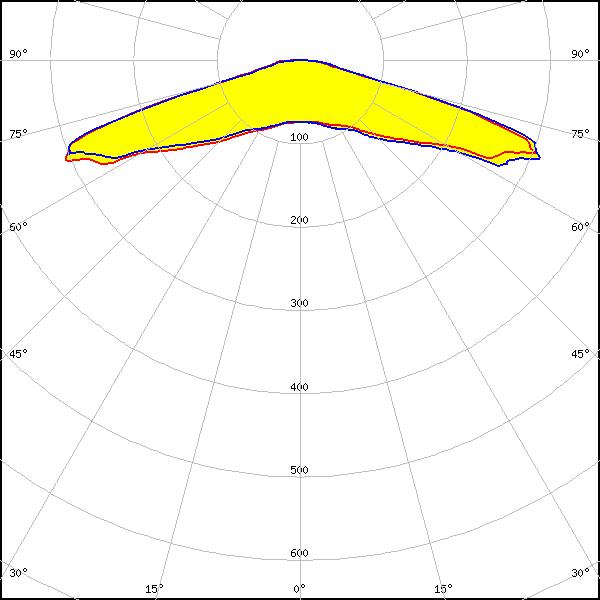

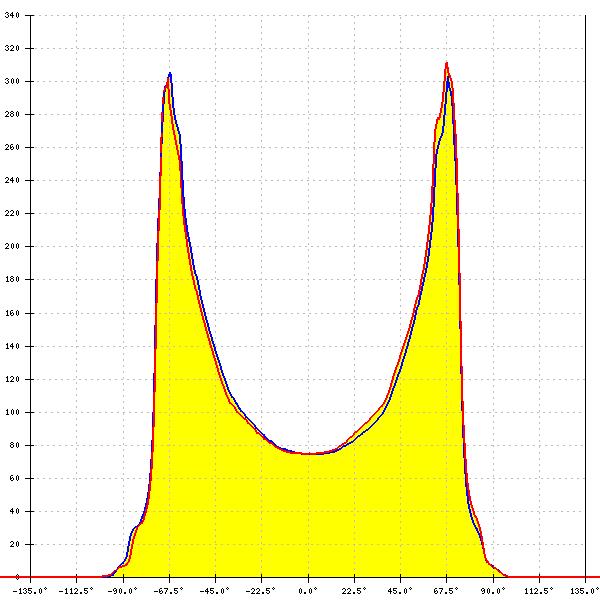

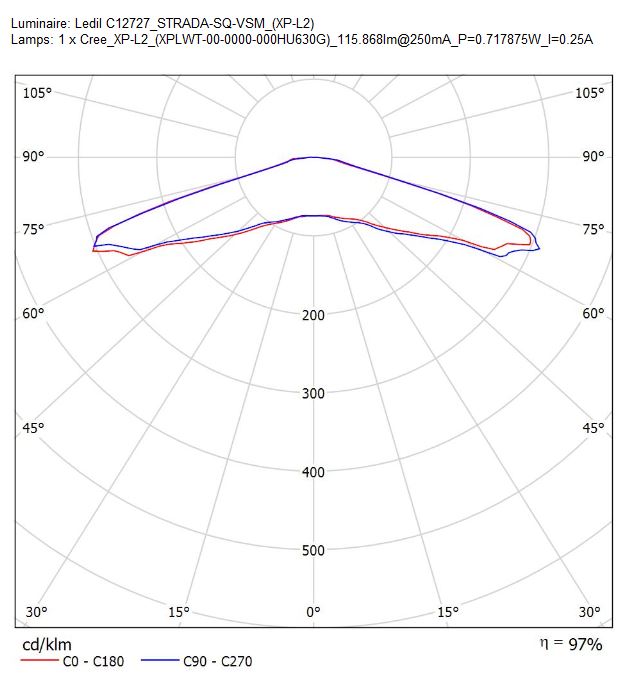

LED: XP-L2
FWHM: 149°
FWTM: 170°
Peak intensity: 0.400 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

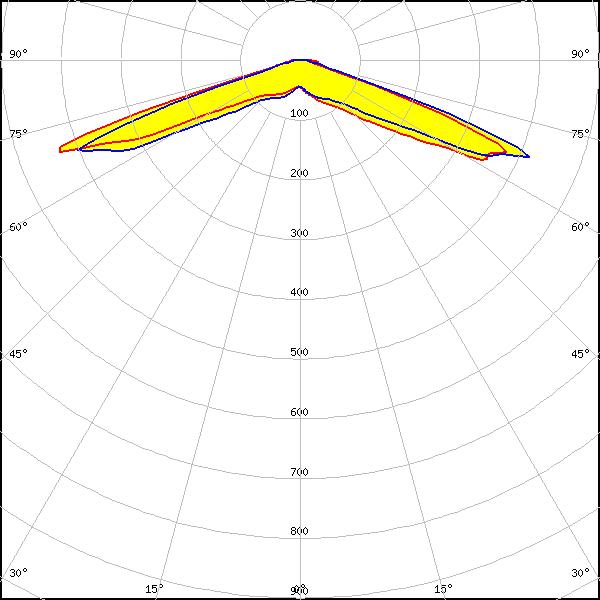

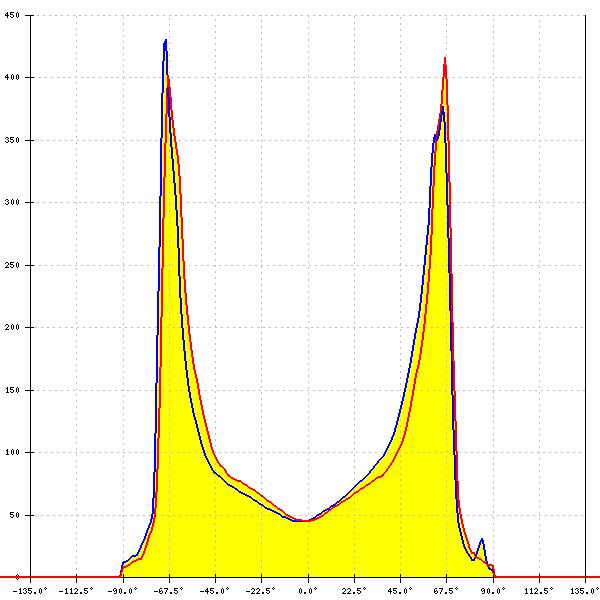

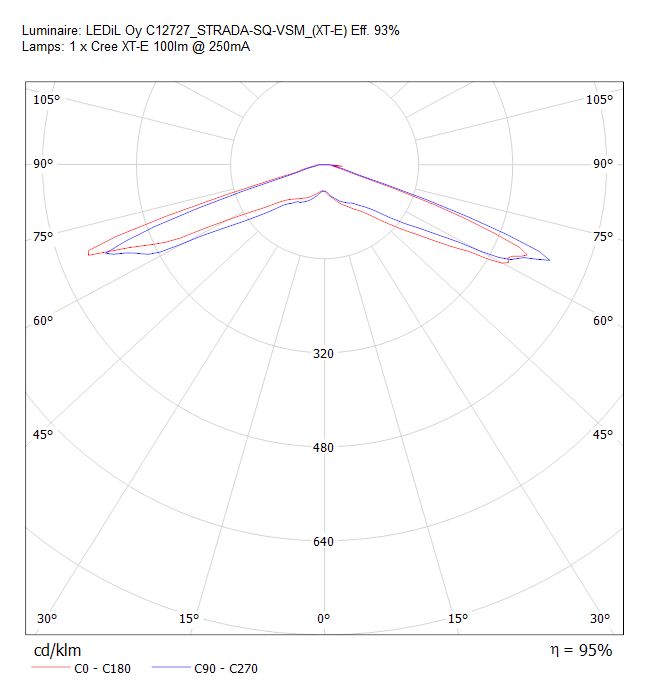

LED: XT-E
FWHM: 151°
FWTM: -
Peak intensity: 0.200 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

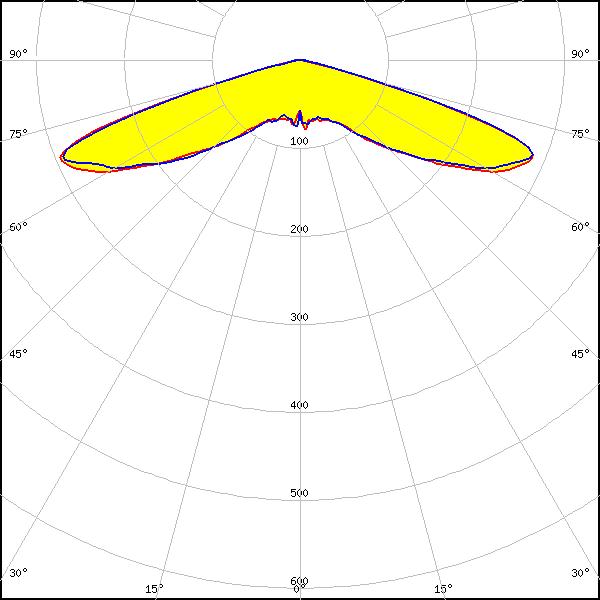

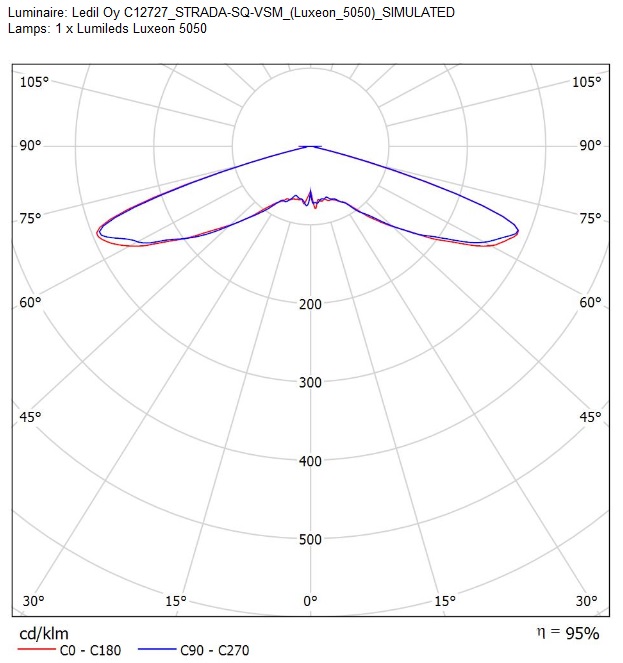

LED: LUXEON 5050 Round LES
FWHM: 150°
FWTM: 157°
Peak intensity: 0.410 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

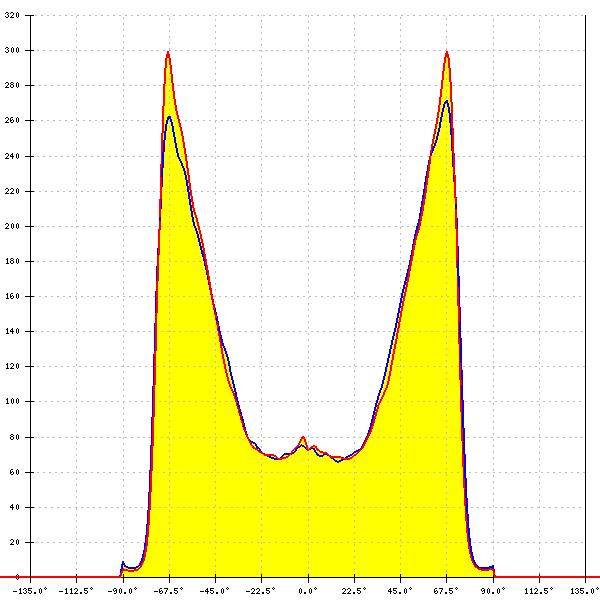

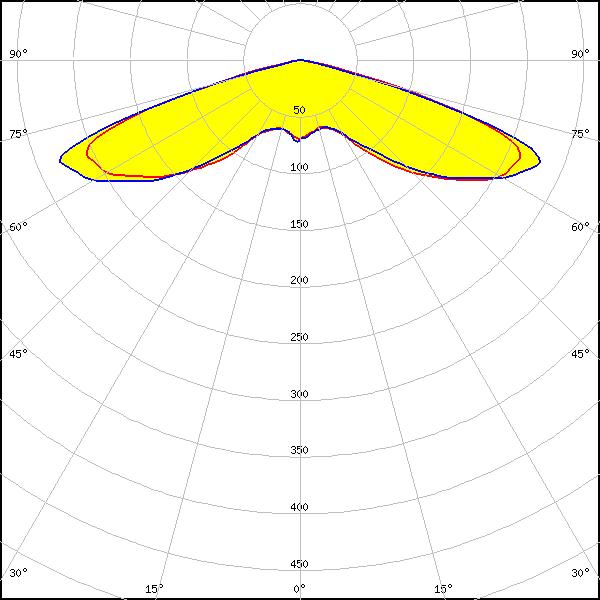

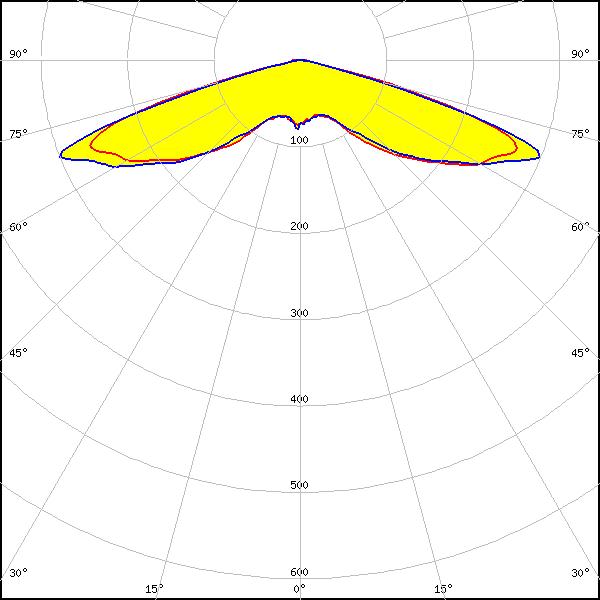

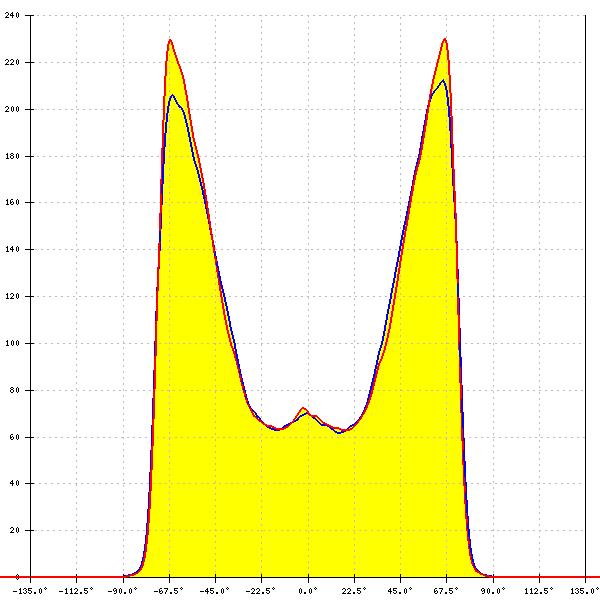

LED: LUXEON 5050 Square LES
FWHM: 147°
FWTM: 155°
Peak intensity: 0.384 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON 5050 Square LES
FWHM: 147°
FWTM: 155°
Peak intensity: 0.276 cd/lm
Efficiency: 76 %
LEDs/each optic: 1
Light colour/type: White

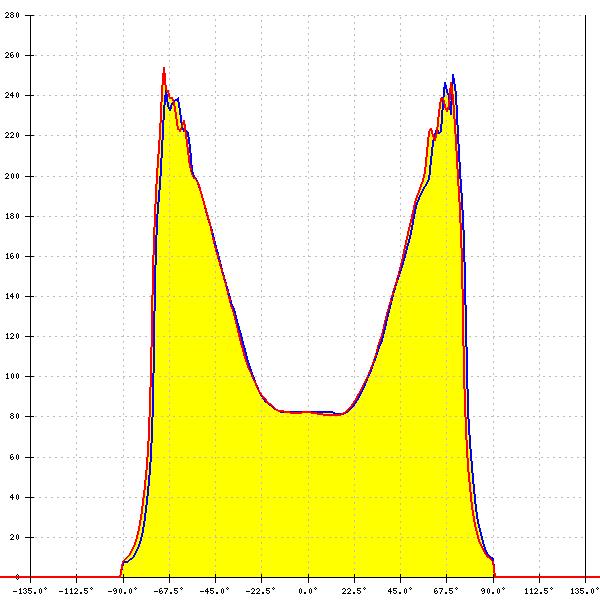

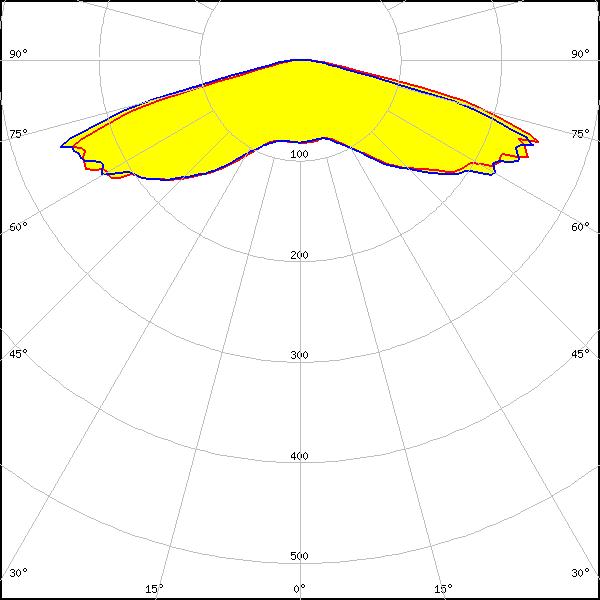

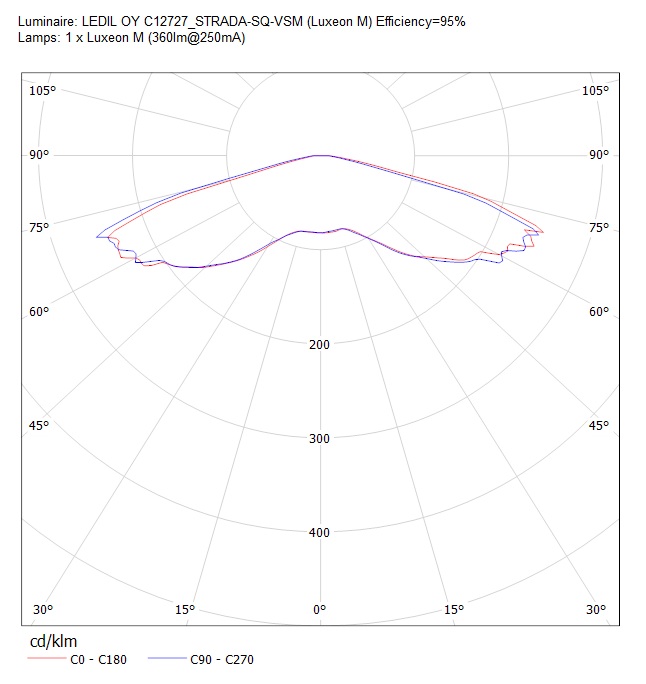

LED: LUXEON M/MX
FWHM: 154°
FWTM: -
Peak intensity: 0.250 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

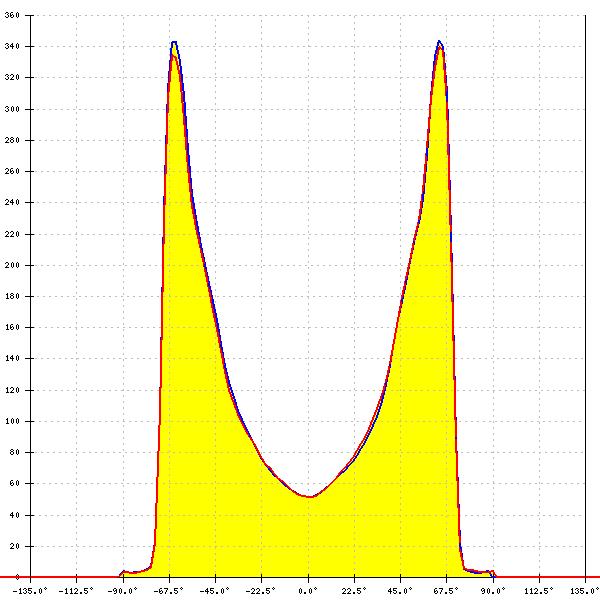

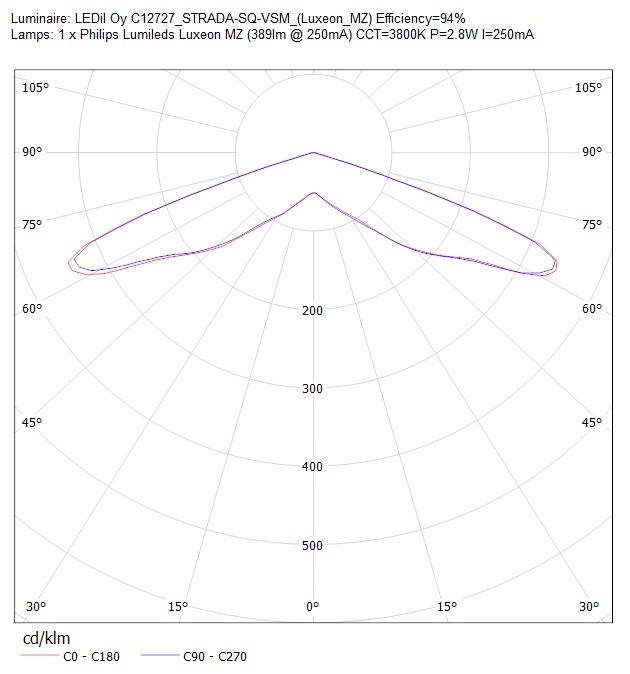

LED: LUXEON MZ
FWHM: 148°
FWTM: 173°
Peak intensity: 0.410 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

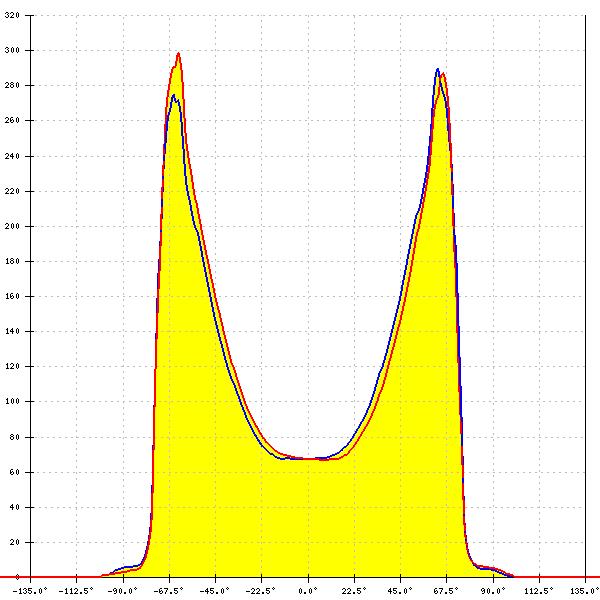

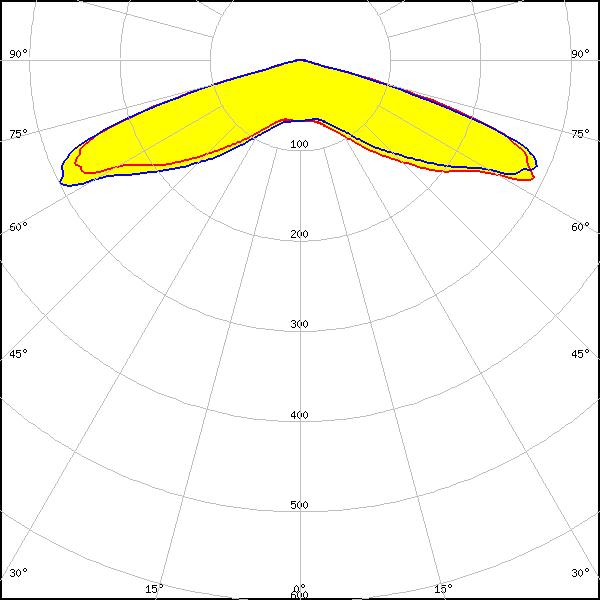

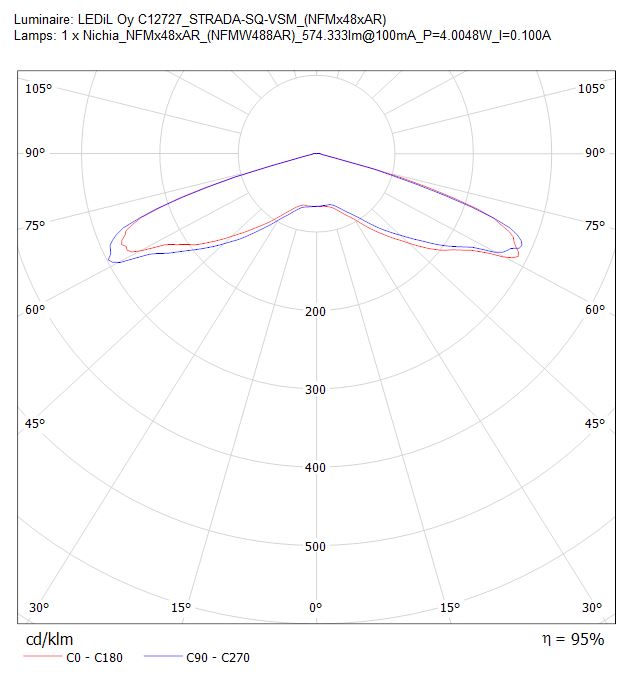

LED: NFMW48xA
FWHM: 148°
FWTM: 154°
Peak intensity: 0.390 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

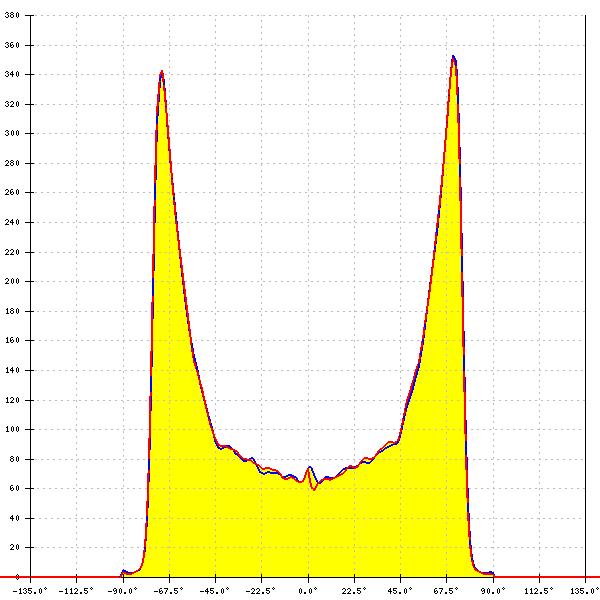

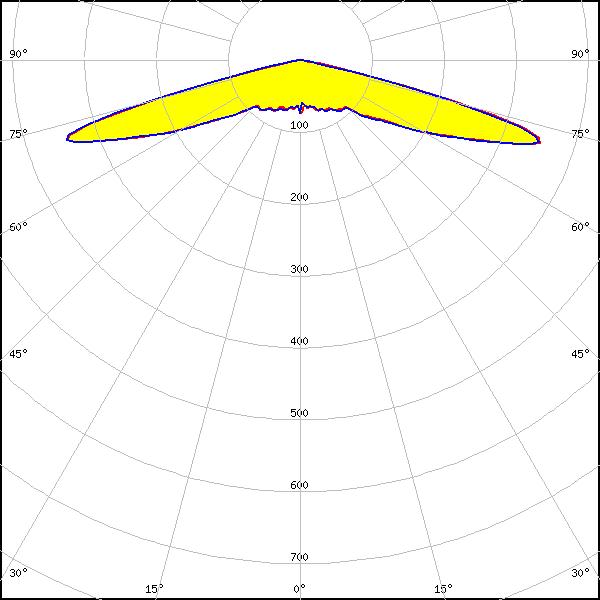

LED: NVSW219F
FWHM: 150°
FWTM: 150°
Peak intensity: 0.489 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

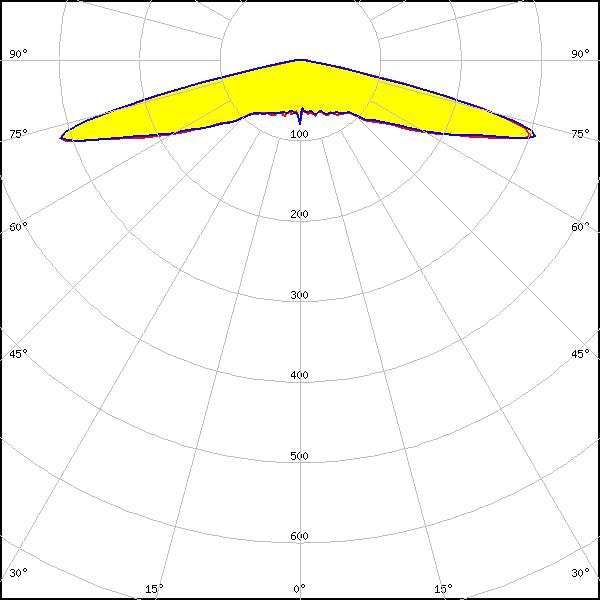

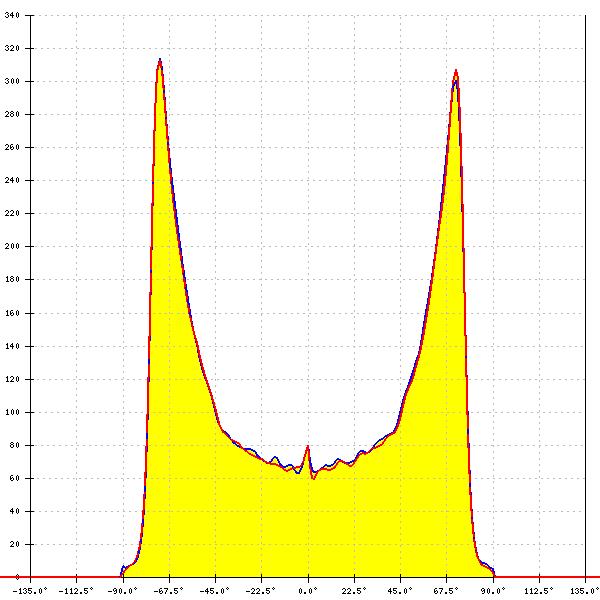

LED: NVSW519A
FWHM: 154°
FWTM: 160°
Peak intensity: 0.434 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White
LED: OSCONIQ P 7070
FWHM: 150°
FWTM: 154°
Peak intensity: 0.357 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

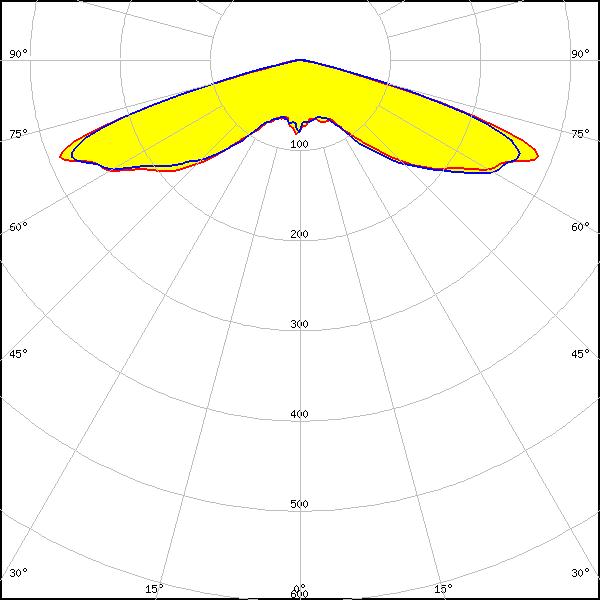

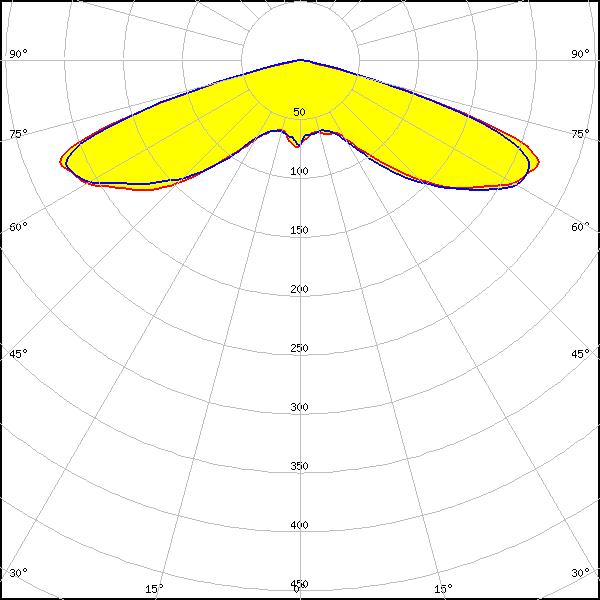

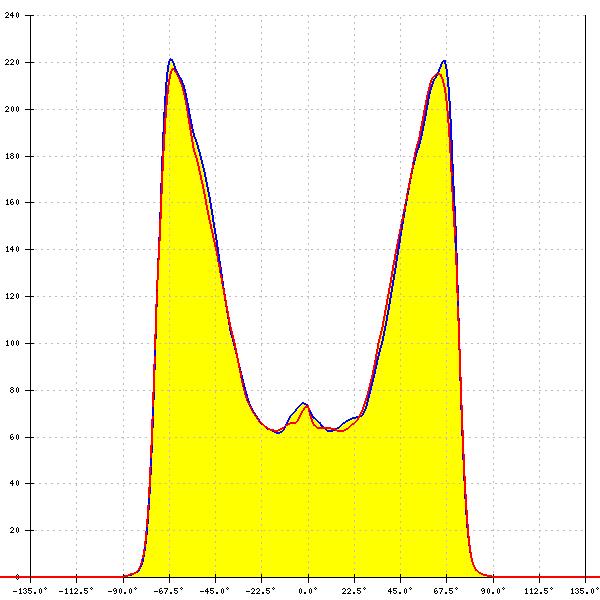

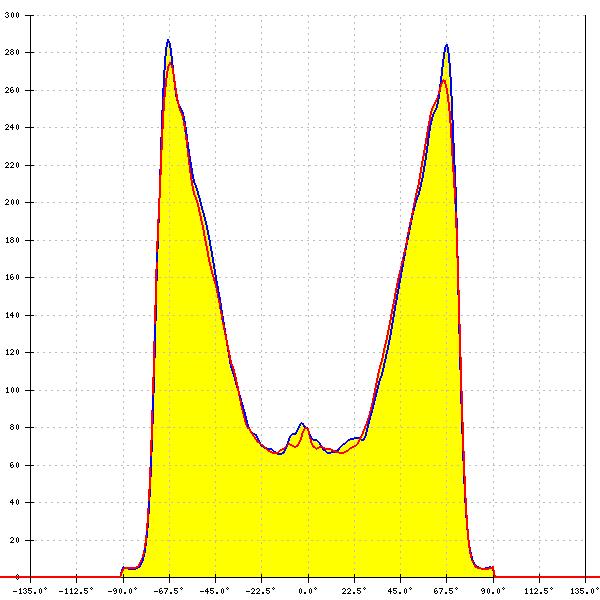

LED: OSCONIQ S 5050
FWHM: 148°
FWTM: 156°
Peak intensity: 0.377 cd/lm
Efficiency: 95 %
LEDs/each optic: 1
Light colour/type: White
LED: OSCONIQ S 5050
FWHM: 147°
FWTM: 156°
Peak intensity: 0.275 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White

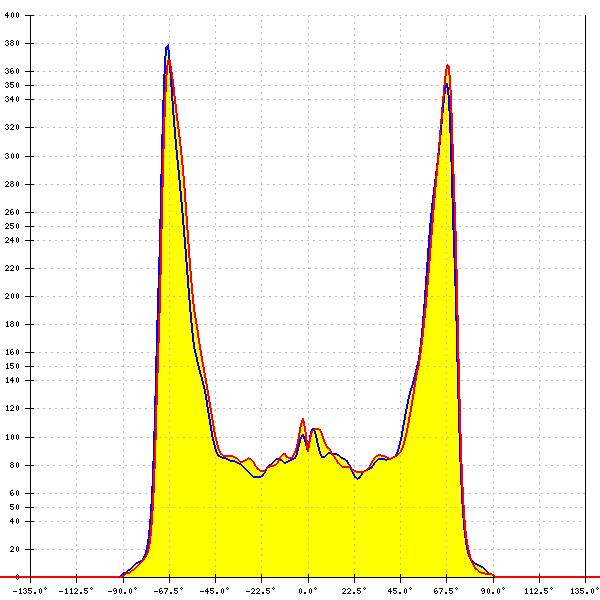

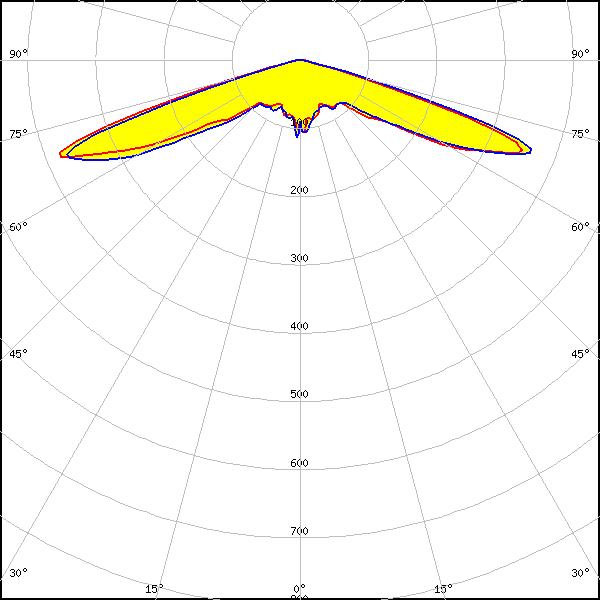

LED: OSLON Square CSSRM2/CSSRM3
FWHM: 144°
FWTM: -
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

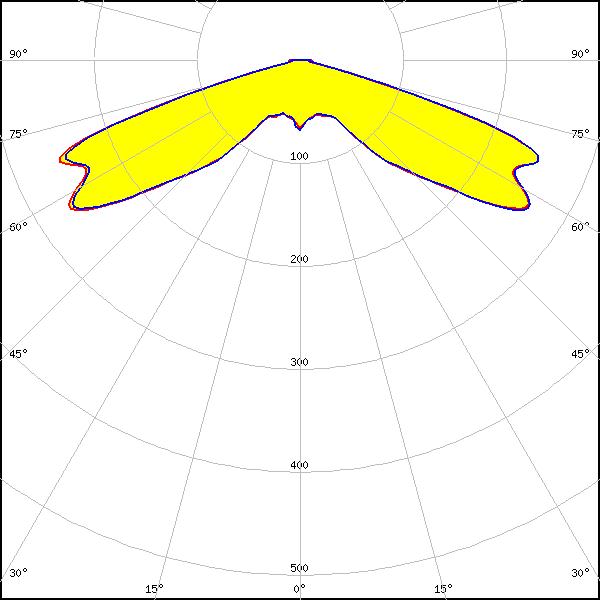

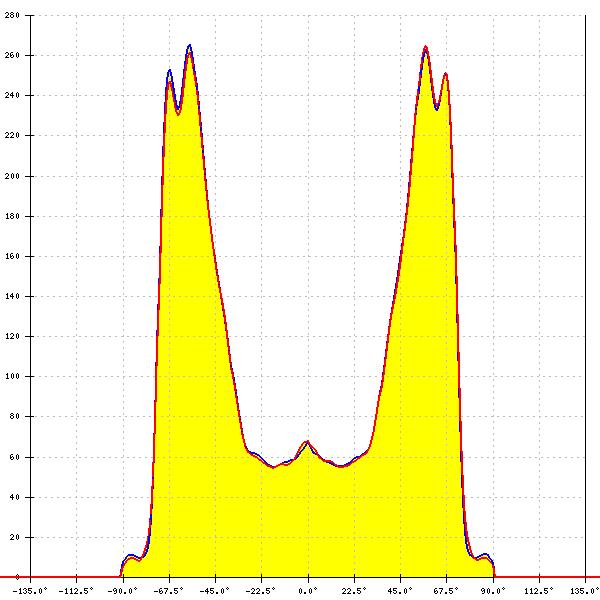

LED: Z8Y19
FWHM: 146°
FWTM: 153°
Peak intensity: 0.408 cd/lm
Efficiency: 93 %
LEDs/each optic: 4
Light colour/type: White
