CA12891_STRADA-SQ-VSM

Print

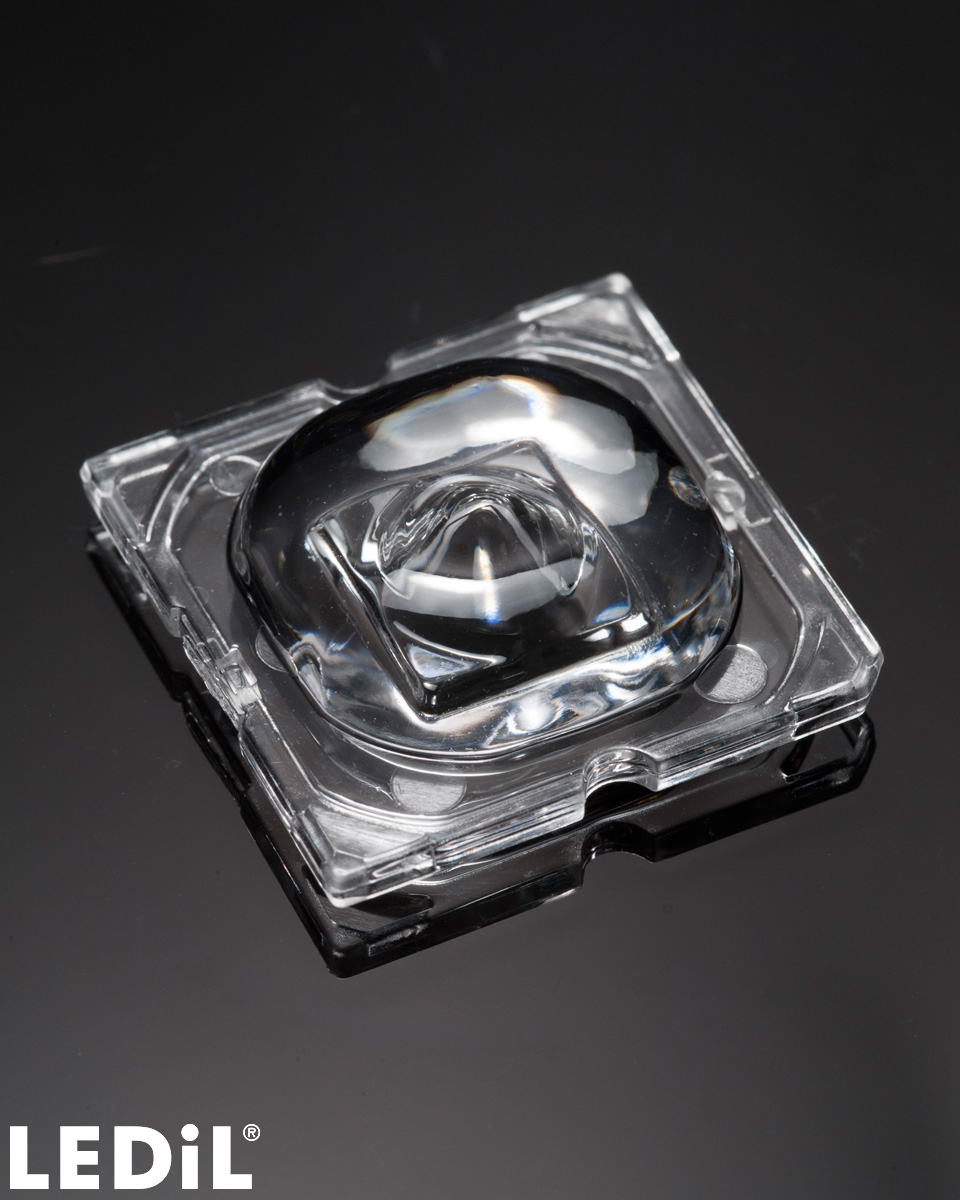

IESNA Type V (square) beam for wide areas lighting such as car parks. Version with location pins. Assembly with installation tape.

Specification
  • Dimensions:
    25 x  25 mm
  • Height:
    6.95 mm
  • Fastening:
    tape, pin, screw
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials
Ordering information
  • Quantity in box:
    2058 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    7.8 kg
  • MPQ:
    98 pcs
  • MOQ:
    294 pcs
  • MOQ size:
    480 x 280 x 60 mm
  • MOQ weight:
    1.2 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CA12891_STRADA-SQ-VSM

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

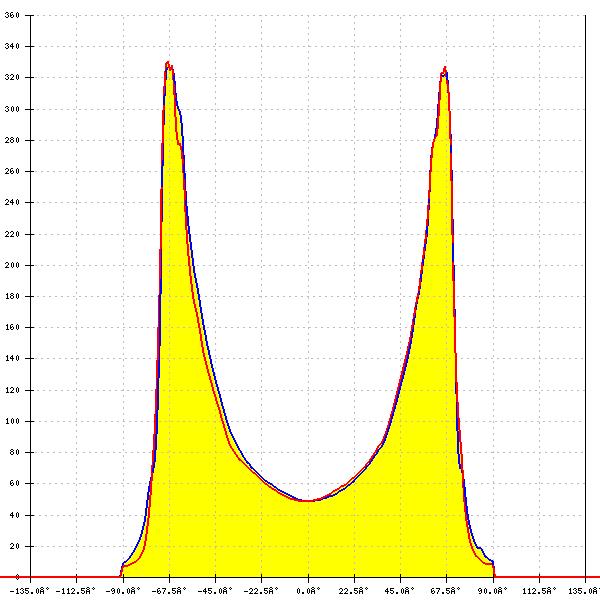

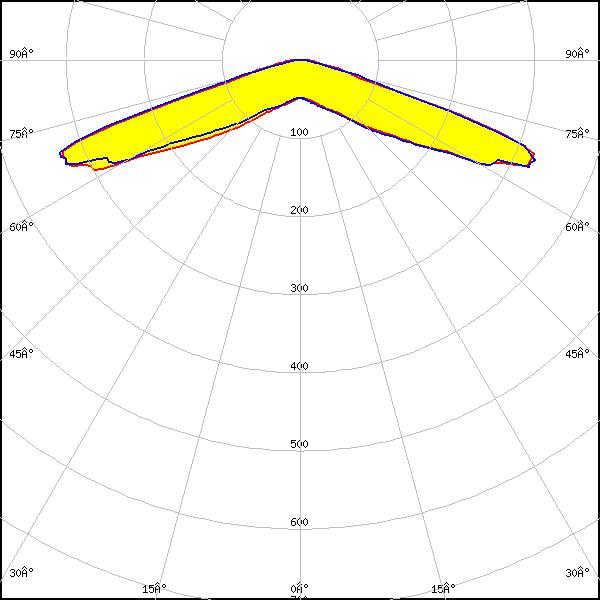

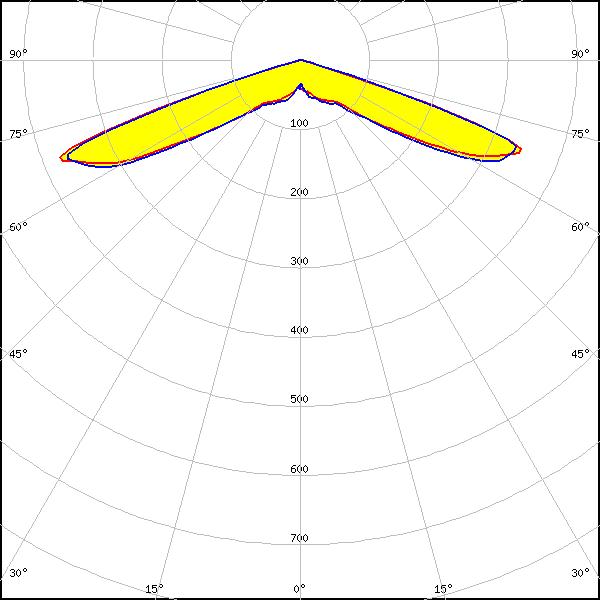

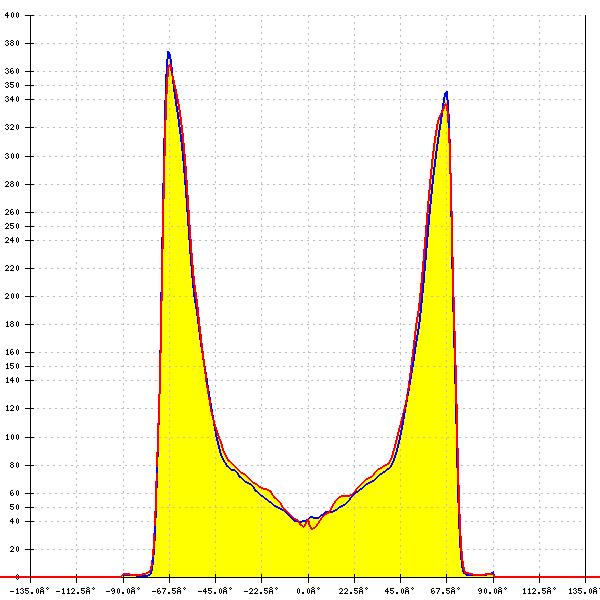

Optical results

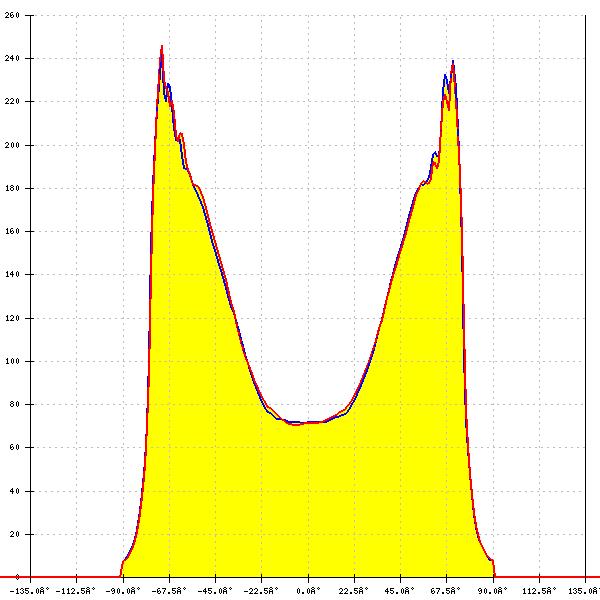

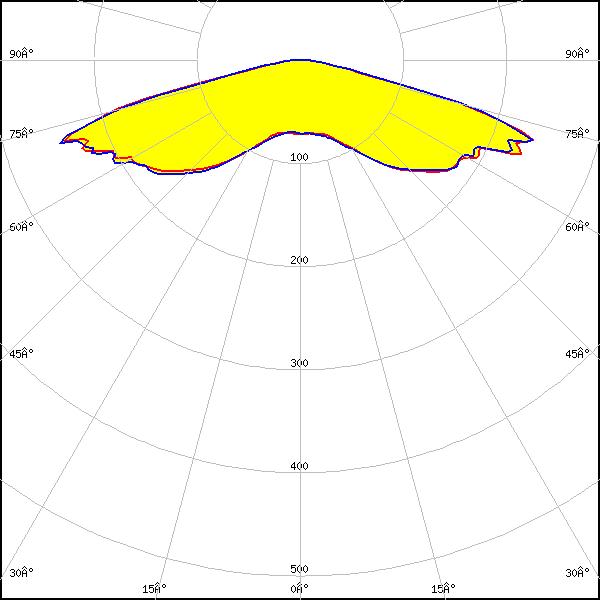

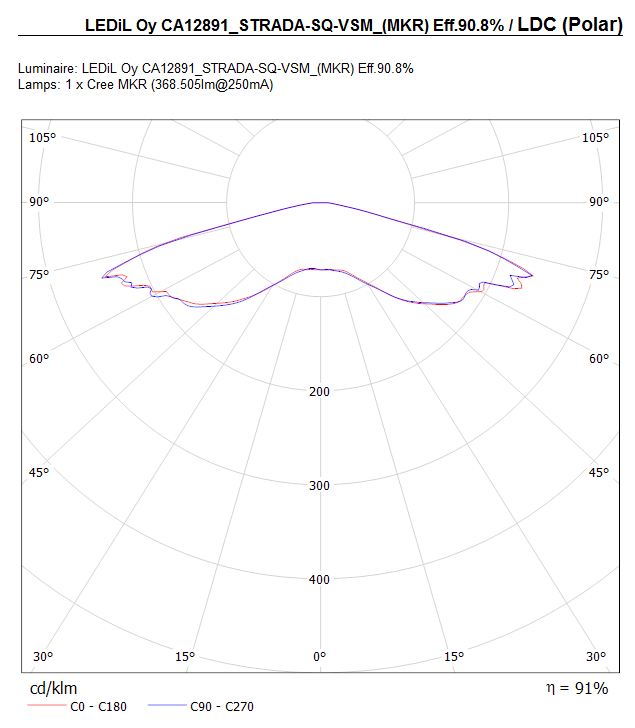

LED: MK-R
FWHM: 156°
FWTM: 171°
Peak intensity: 0.300 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

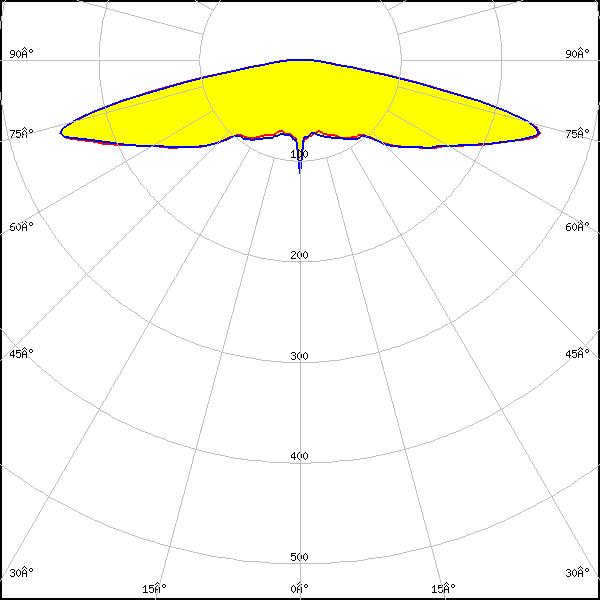

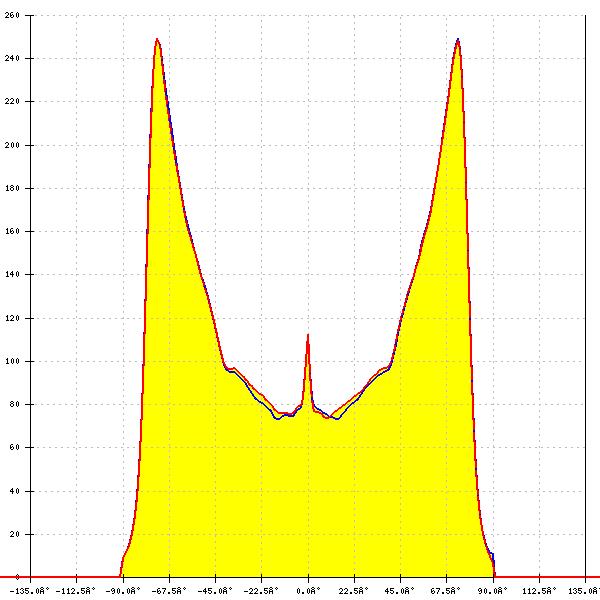

LED: XHP35 HD
FWHM: 158°
FWTM: 170°
Peak intensity: 0.317 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

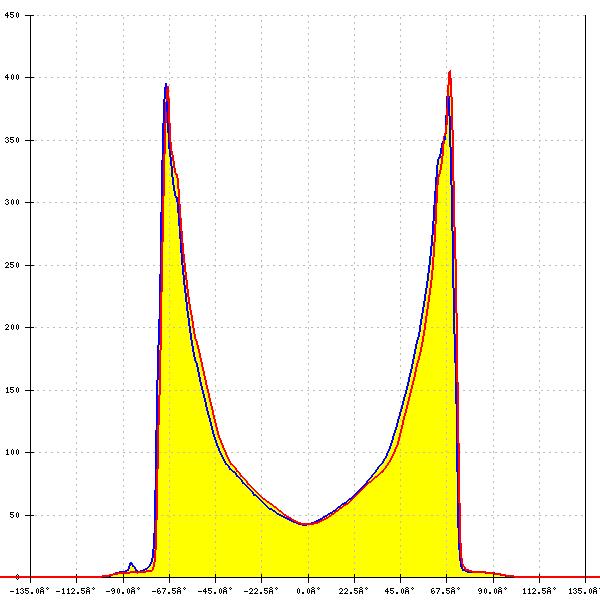

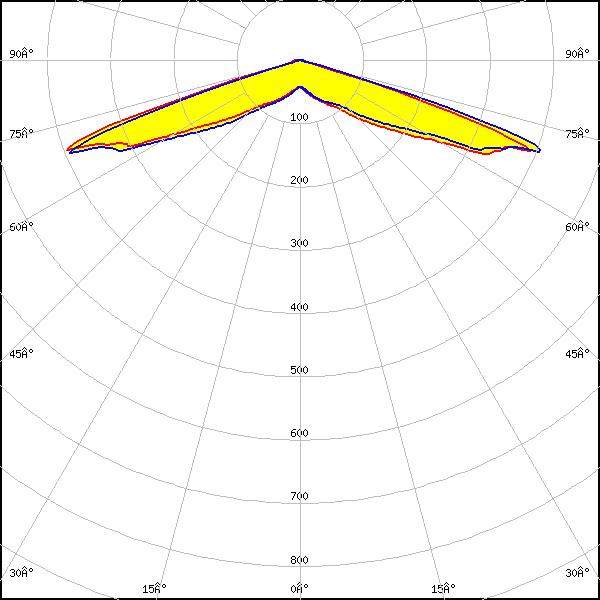

LED: XHP35 HI
FWHM: 145°
FWTM: 148°
Peak intensity: 0.610 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

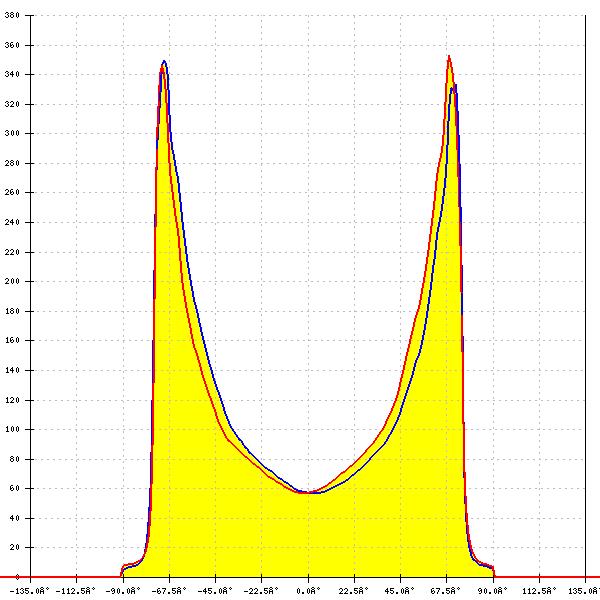

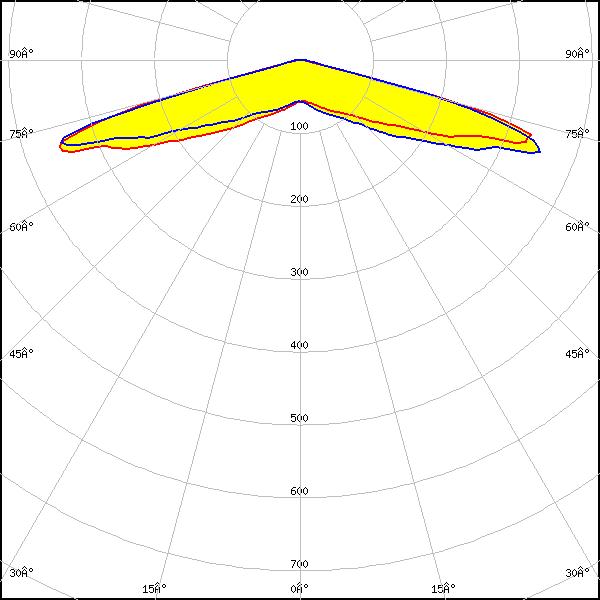

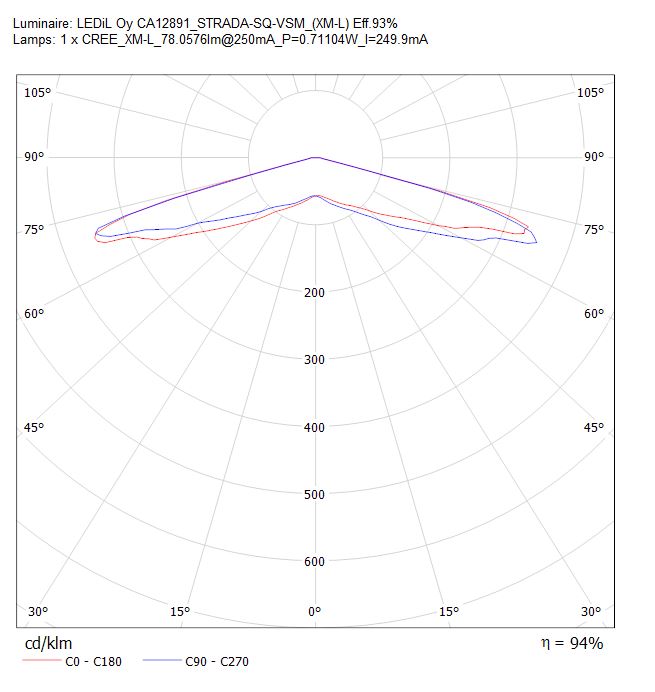

LED: XM-L
FWHM: 154°
FWTM: -
Peak intensity: 0.200 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

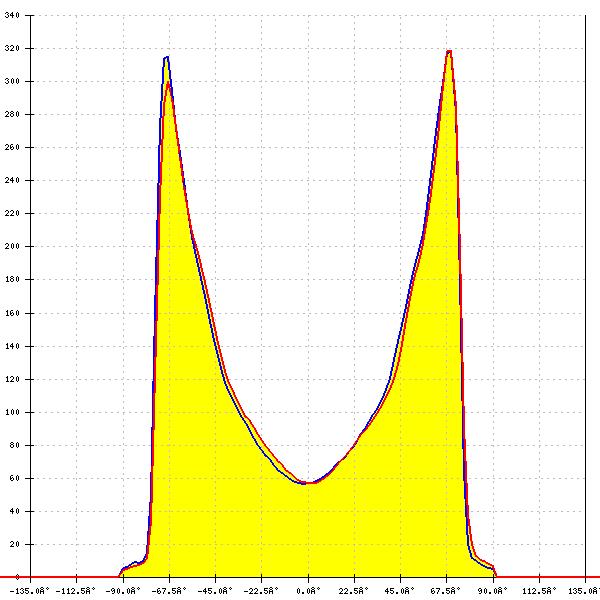

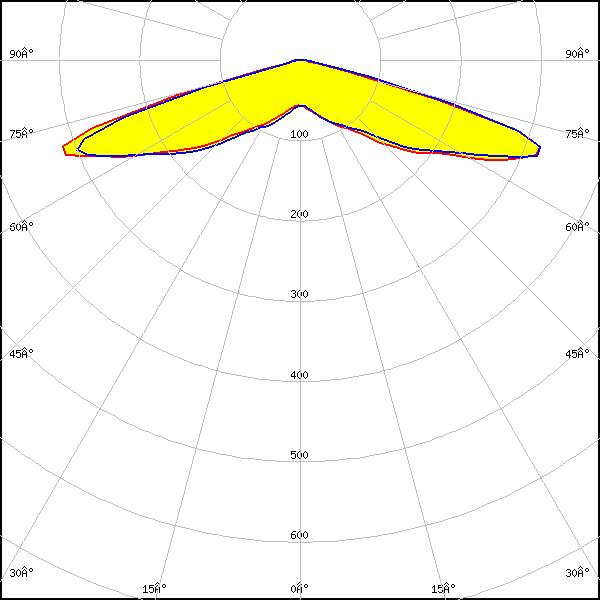

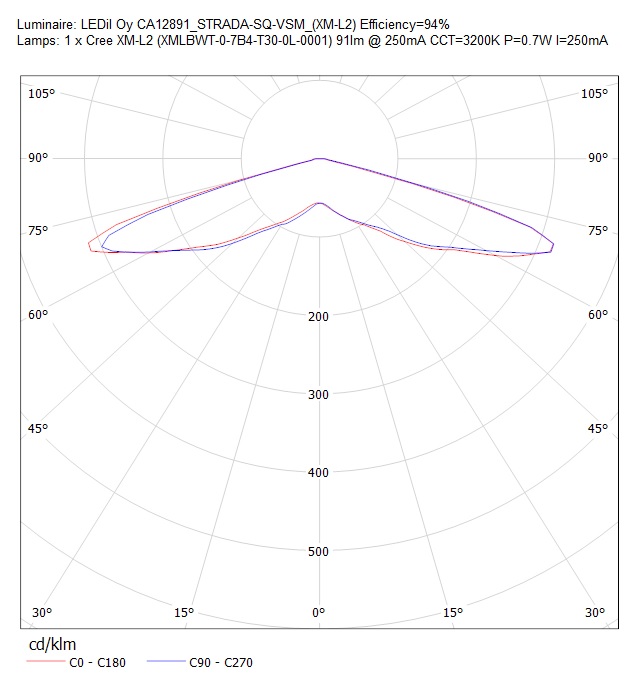

LED: XM-L2
FWHM: 155°
FWTM: 177°
Peak intensity: 0.400 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

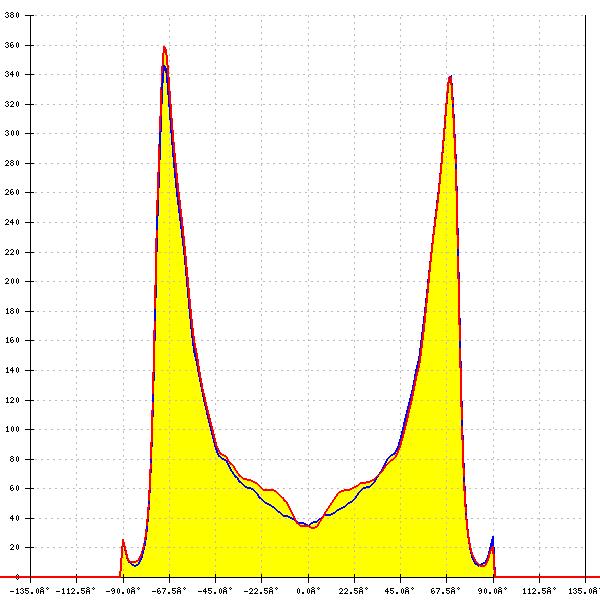

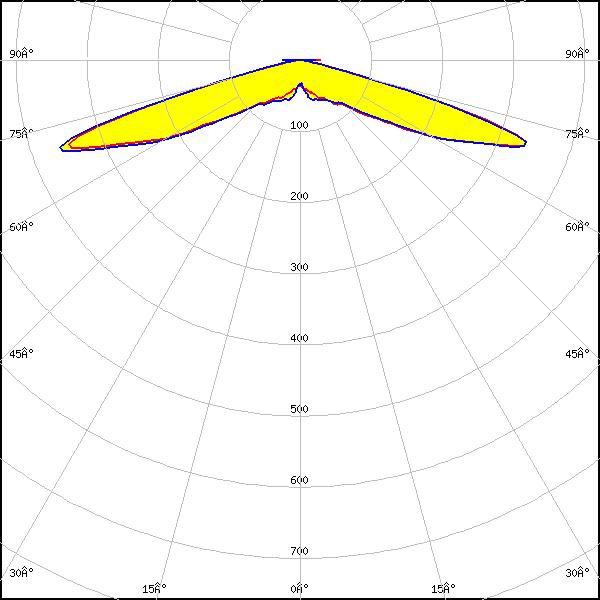

LED: XP-G3
FWHM: 148°
FWTM: 156°
Peak intensity: 0.494 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

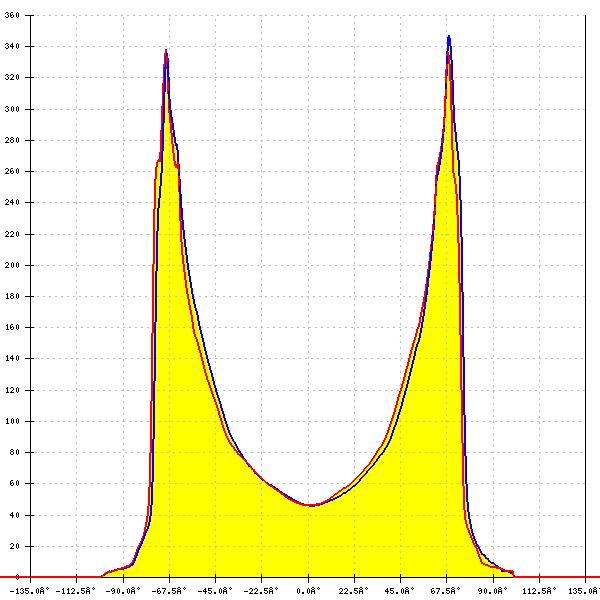

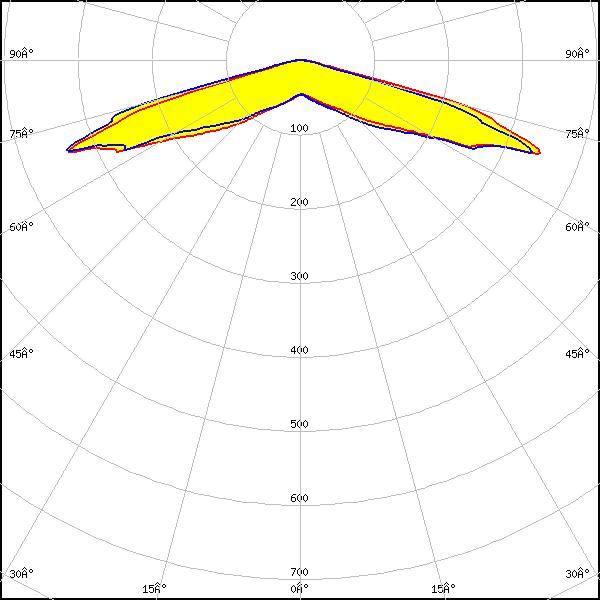

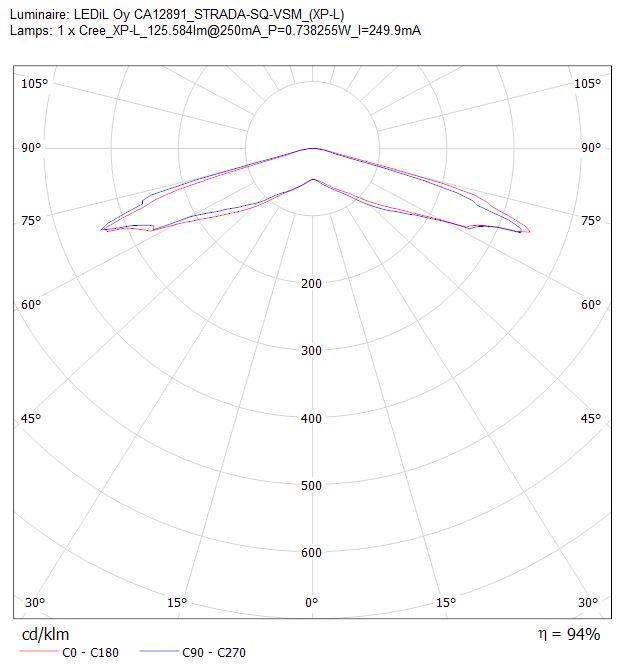

LED: XP-L HD
FWHM: 150°
FWTM: 159°
Peak intensity: 0.500 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

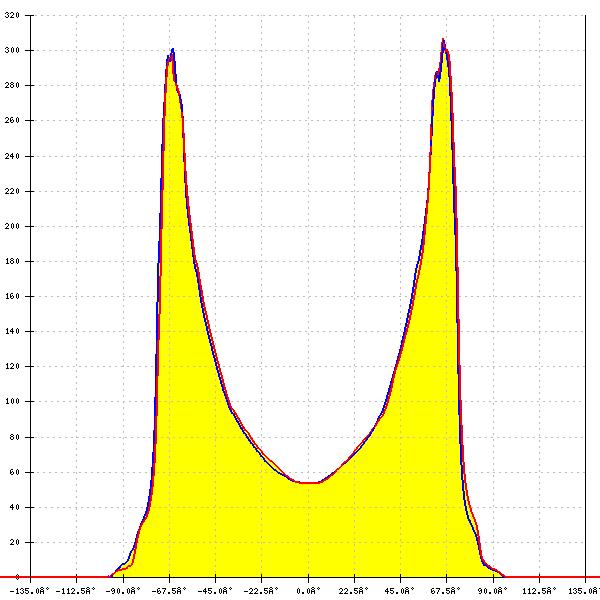

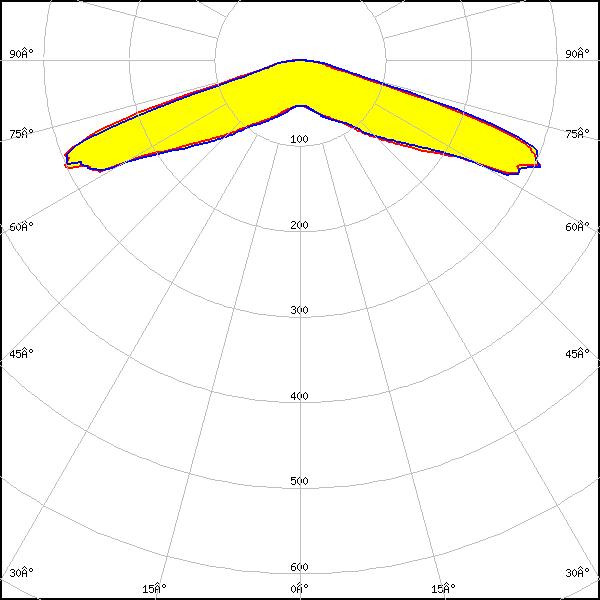

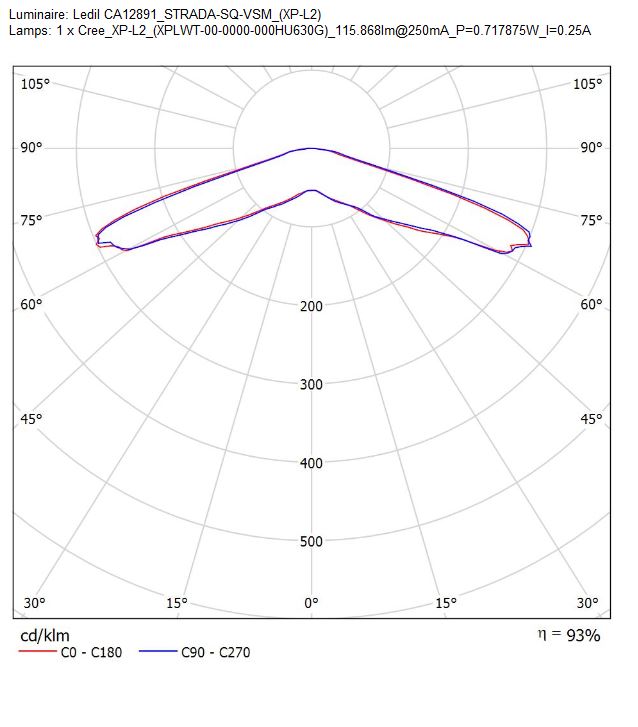

LED: XP-L2
FWHM: 146°
FWTM: 163°
Peak intensity: 0.400 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

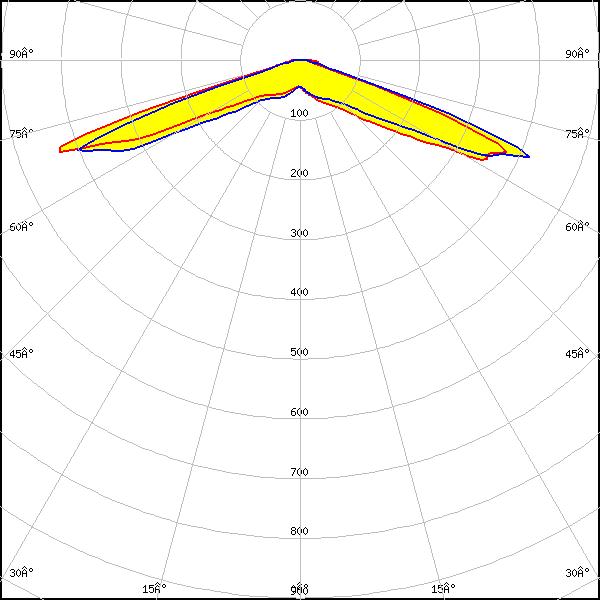

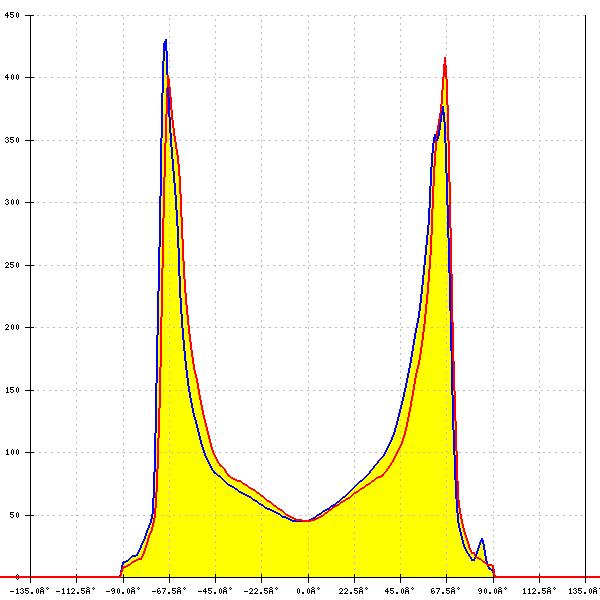

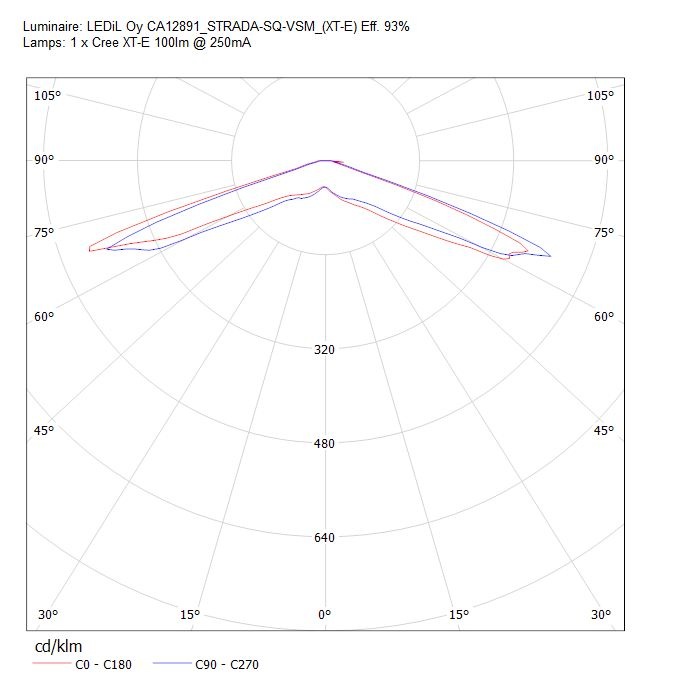

LED: XT-E
FWHM: 151°
FWTM: -
Peak intensity: 0.200 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

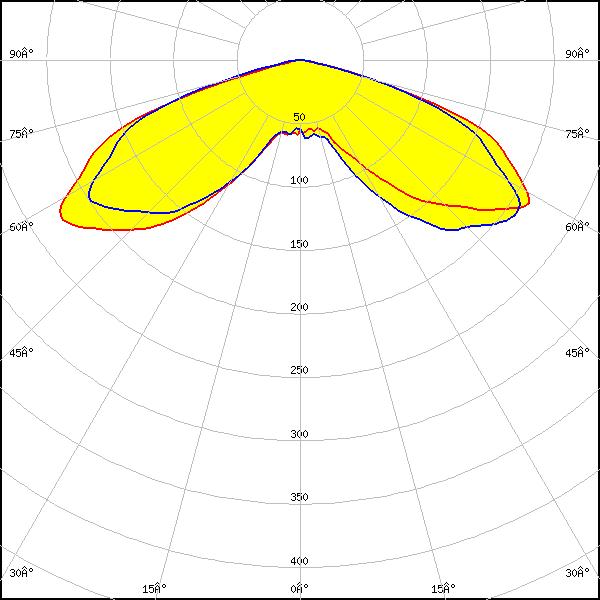

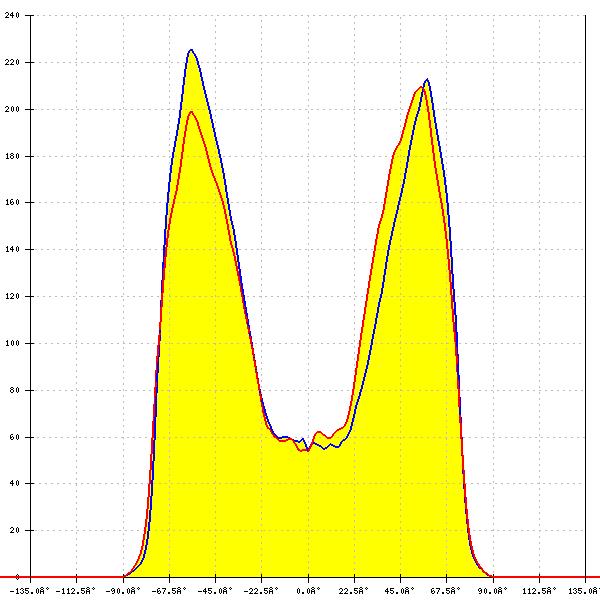

LED: LUXEON 7070
FWHM: 144°
FWTM: 156°
Peak intensity: 0.256 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White

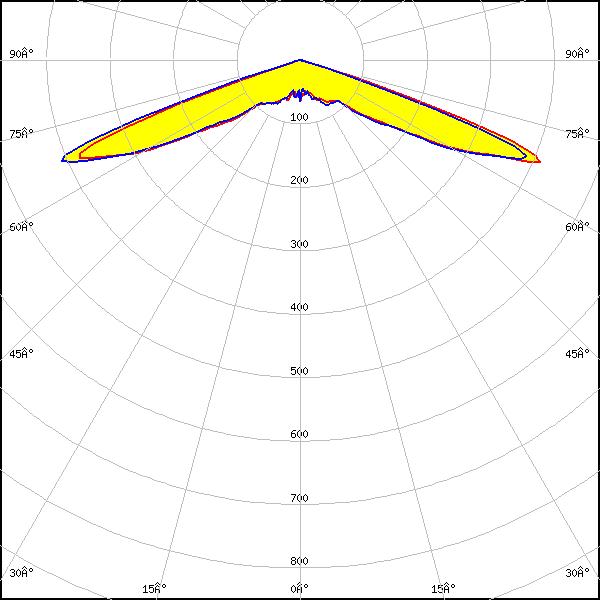

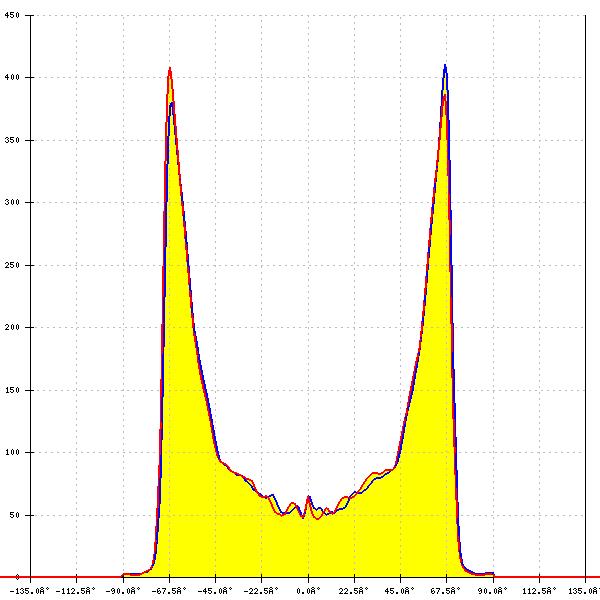

LED: LUXEON H50-2
FWHM: 140°
FWTM: 144°
Peak intensity: 0.550 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

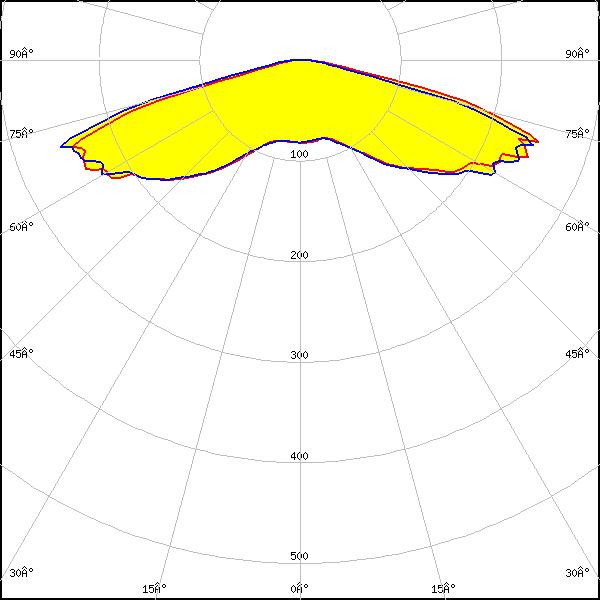

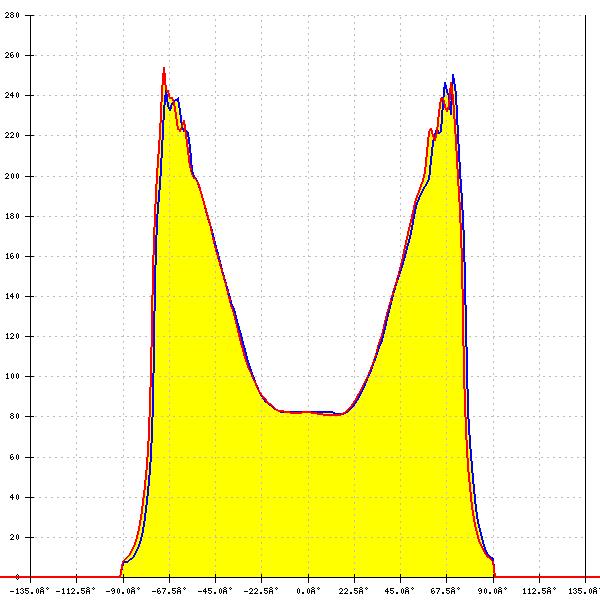

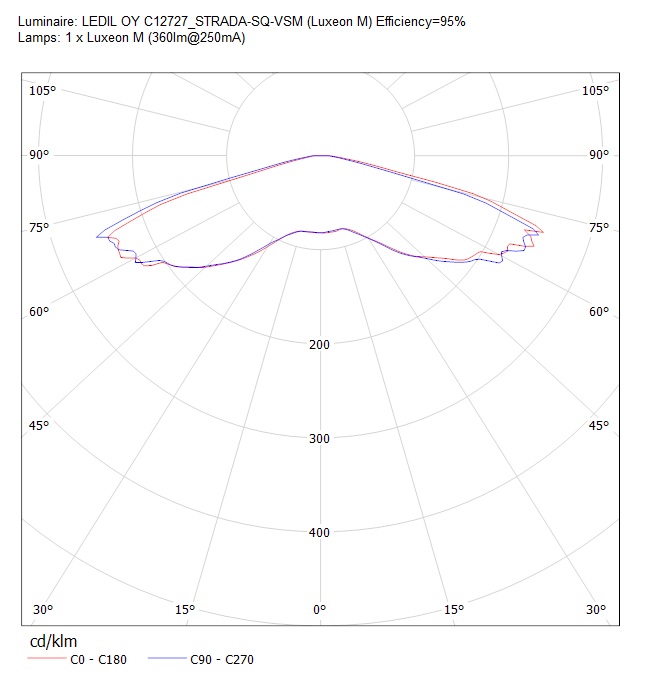

LED: LUXEON M/MX
FWHM: 154°
FWTM: -
Peak intensity: 0.250 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

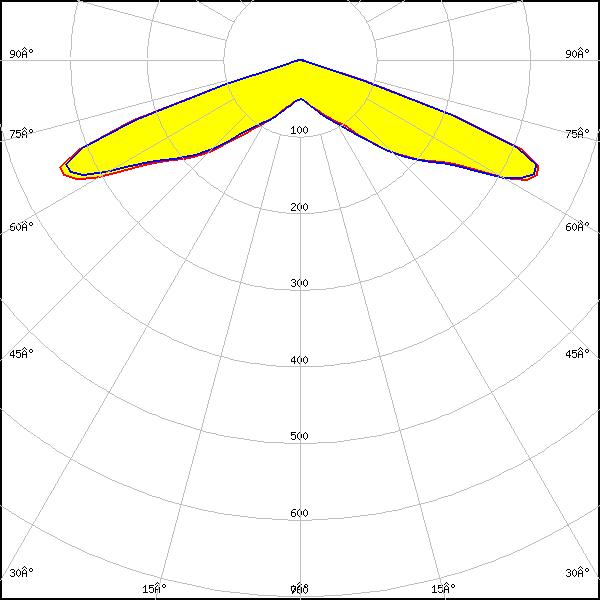

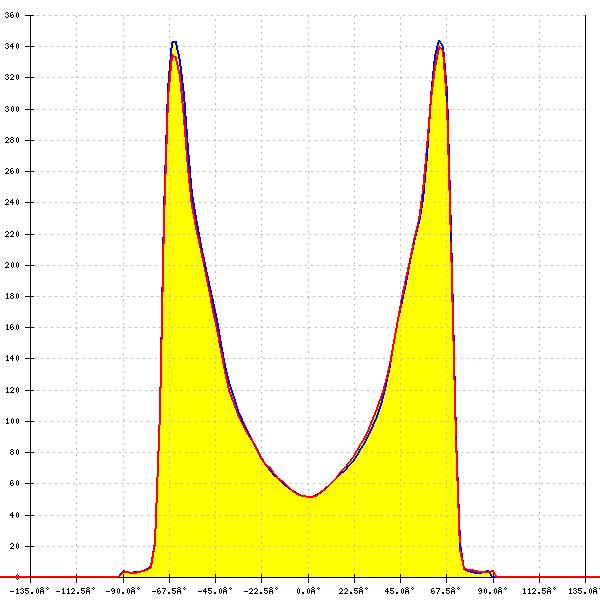

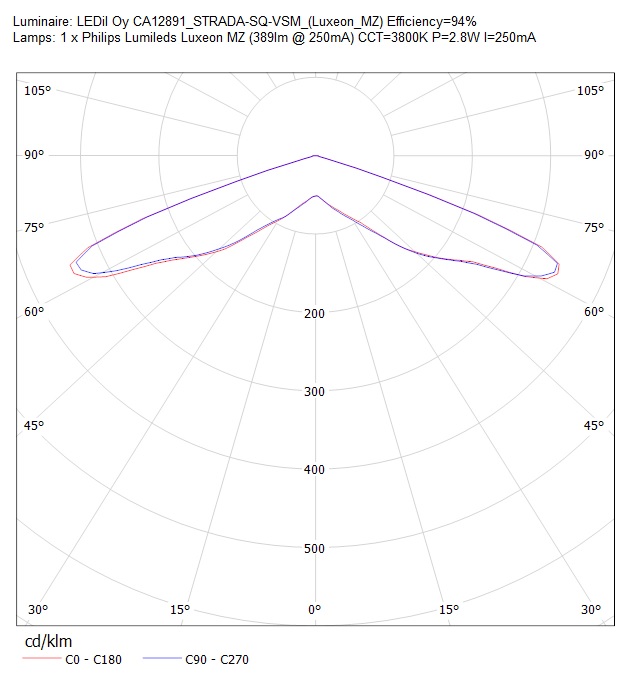

LED: LUXEON MZ
FWHM: 148°
FWTM: 173°
Peak intensity: 0.410 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

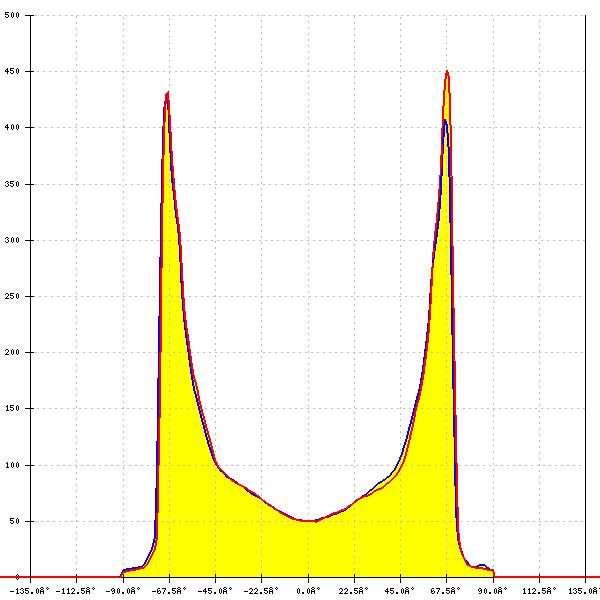

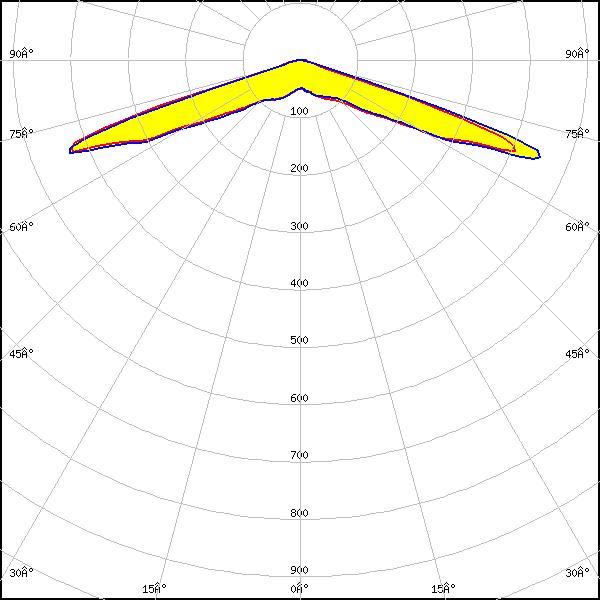

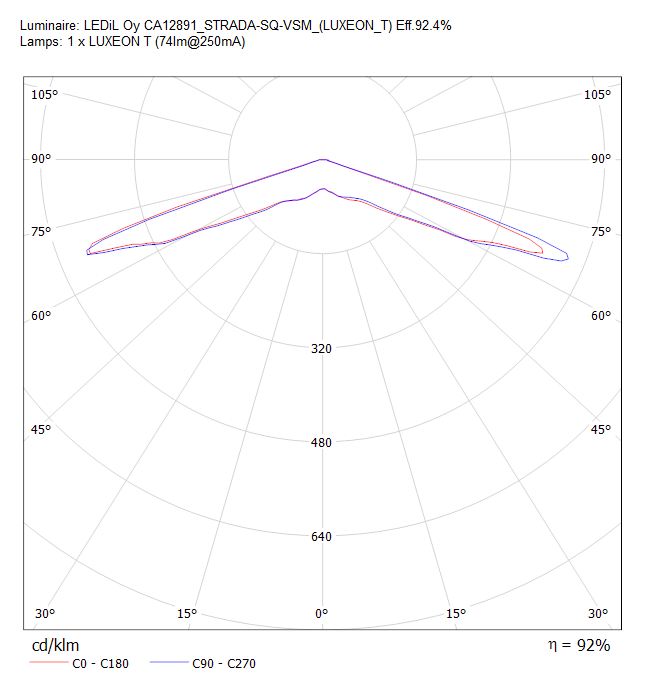

LED: LUXEON T
FWHM: 145°
FWTM: -
Peak intensity: 0.700 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

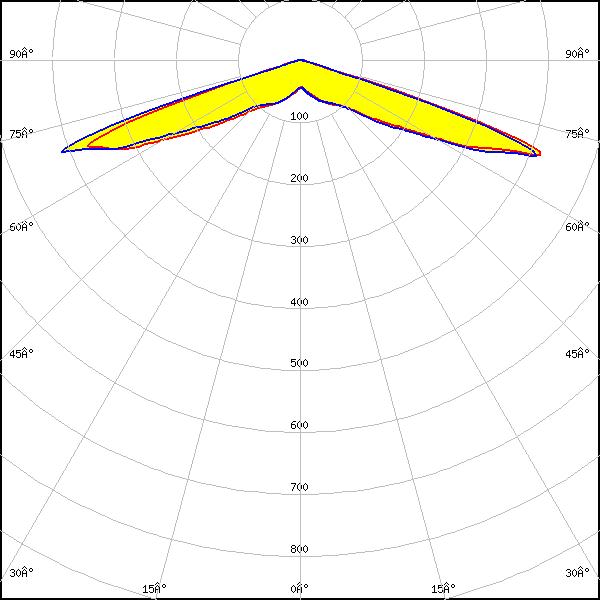

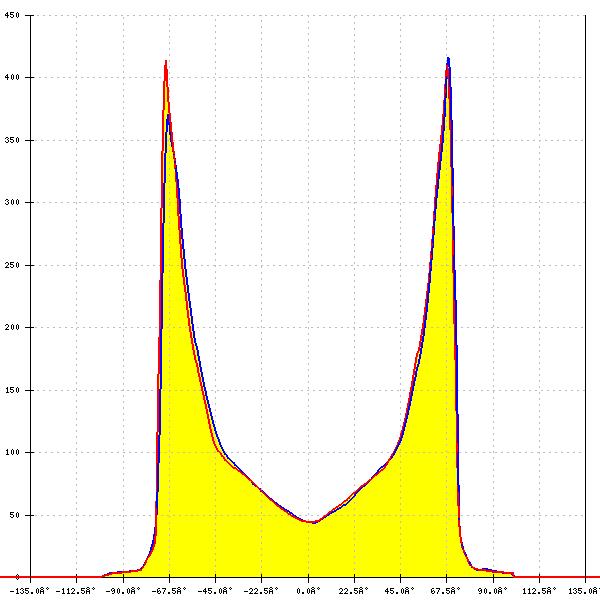

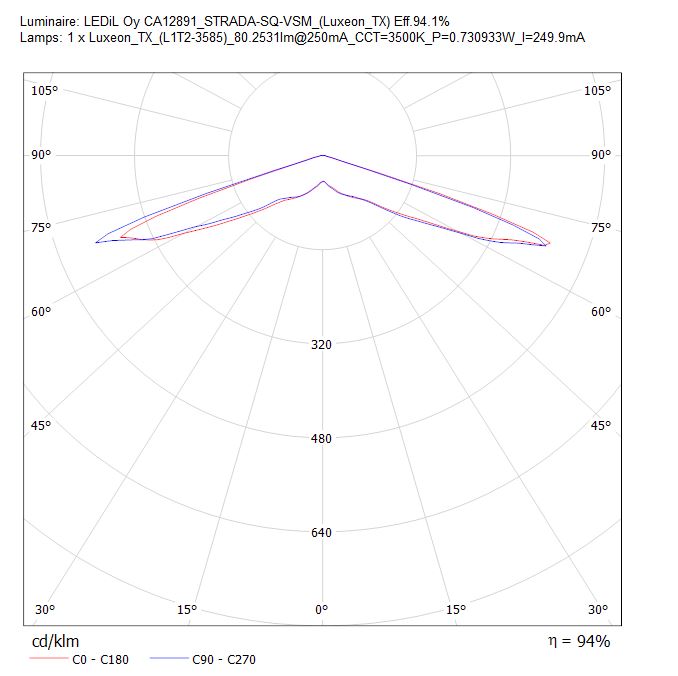

LED: LUXEON TX
FWHM: 148°
FWTM: 152°
Peak intensity: 0.670 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

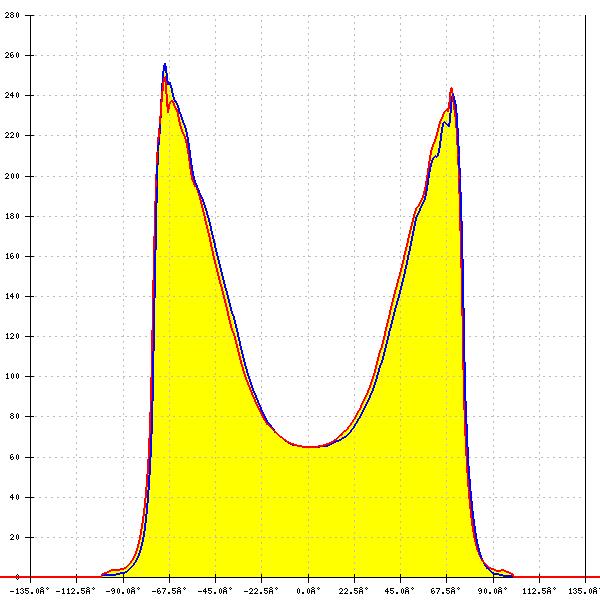

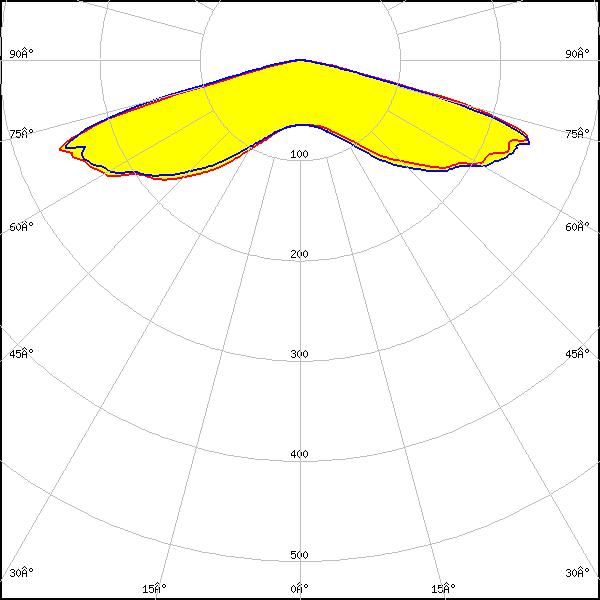

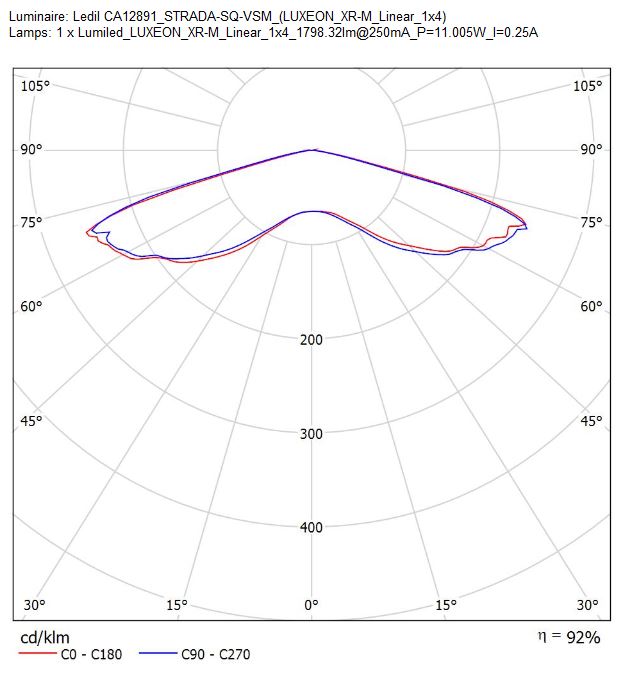

LED: LUXEON XR-M Linear (L2M0-xxxx003MC3300)
FWHM: 151°
FWTM: 162°
Peak intensity: 0.340 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
LED: NCSU033A
FWHM: 149°
FWTM: 155°
Peak intensity: 0.590 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

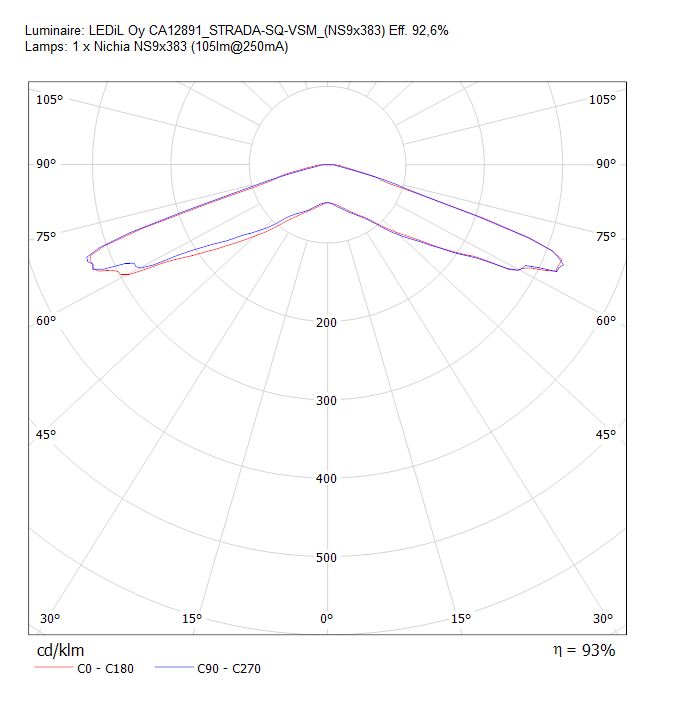

LED: NS9x383
FWHM: 149°
FWTM: -
Peak intensity: 0.470 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

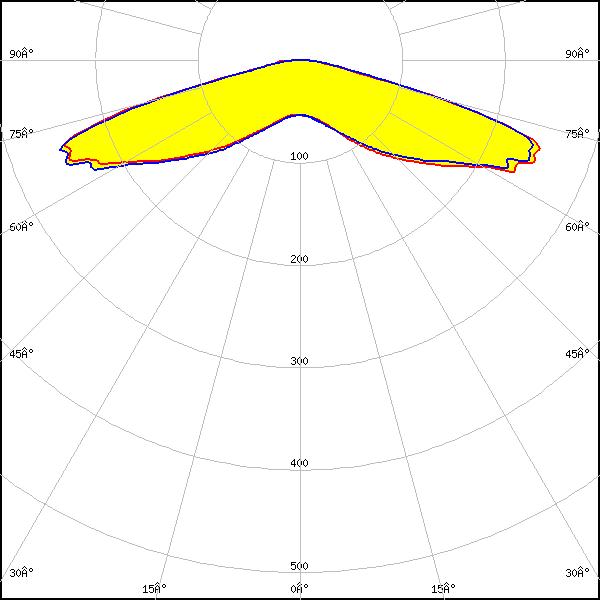

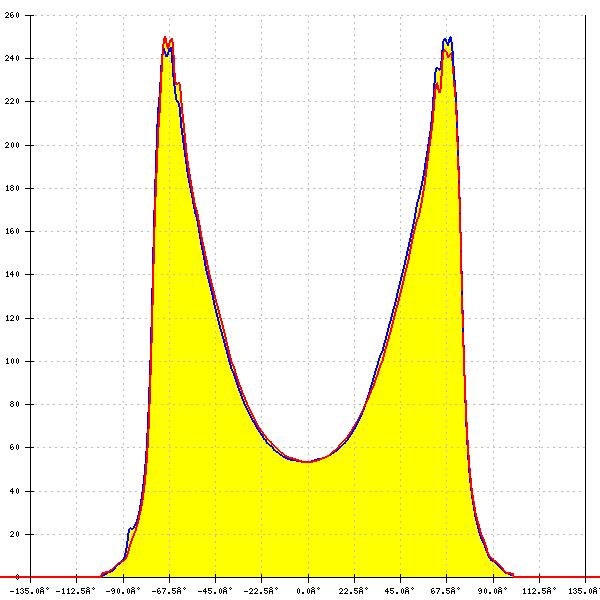

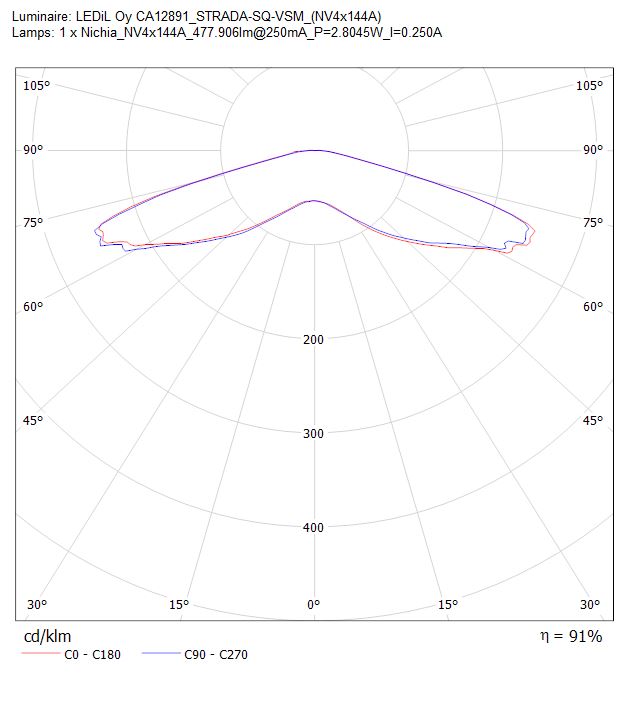

LED: NV4x144A
FWHM: 156°
FWTM: 176°
Peak intensity: 0.330 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

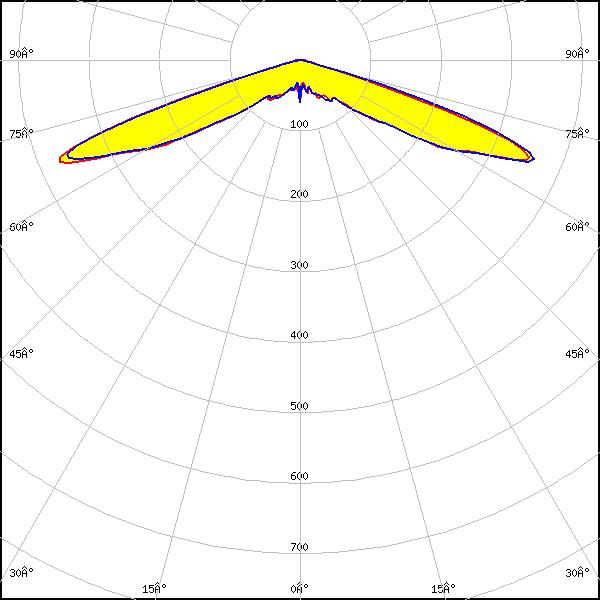

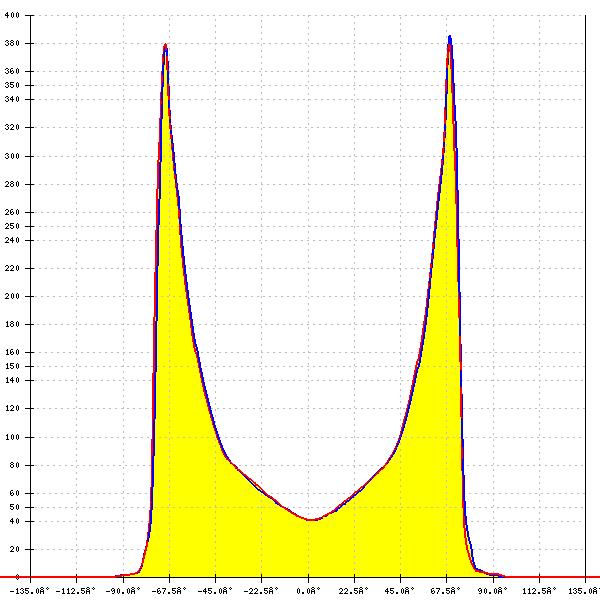

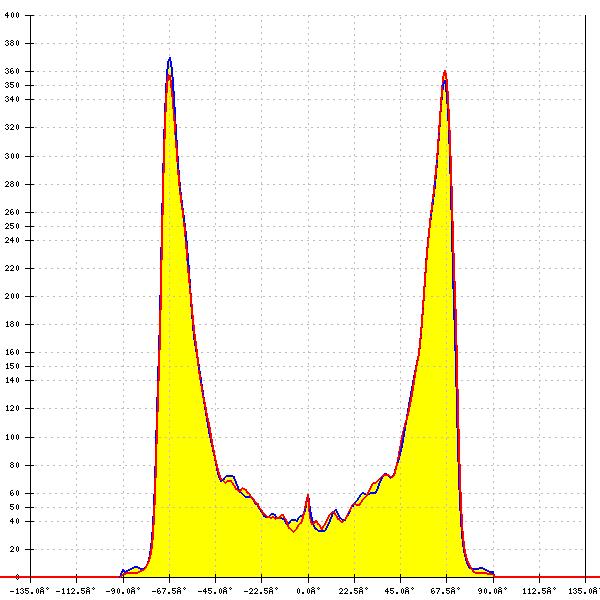

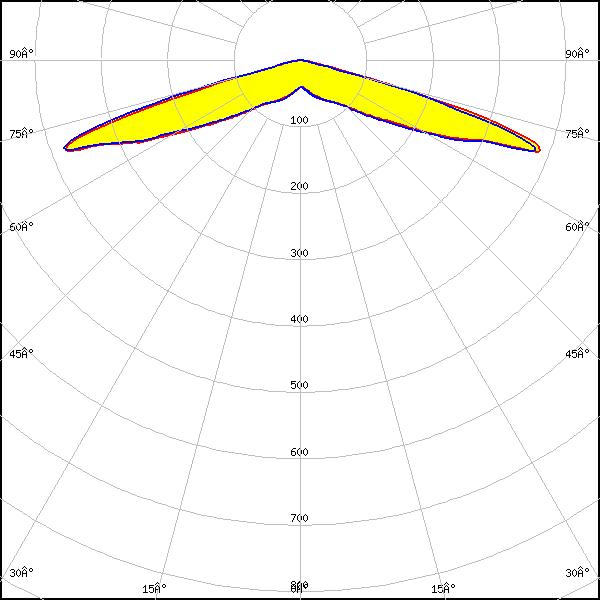

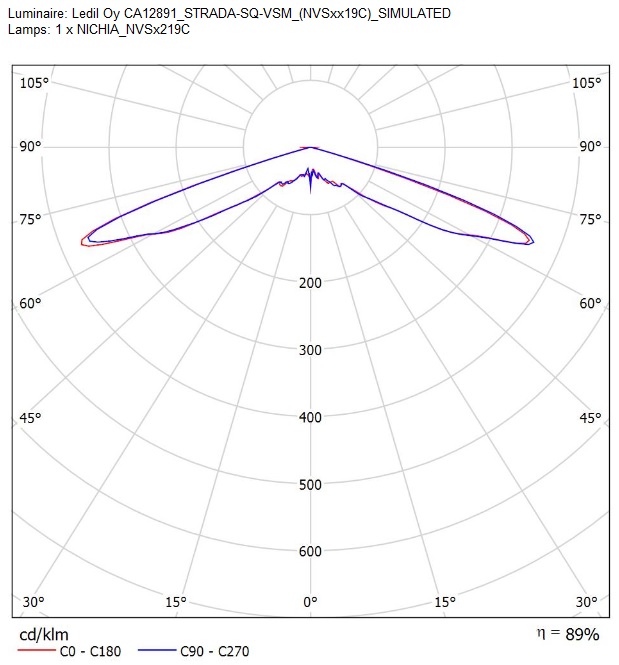

LED: NVSxx19B/NVSxx19C
FWHM: 144°
FWTM: -
Peak intensity: 0.500 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

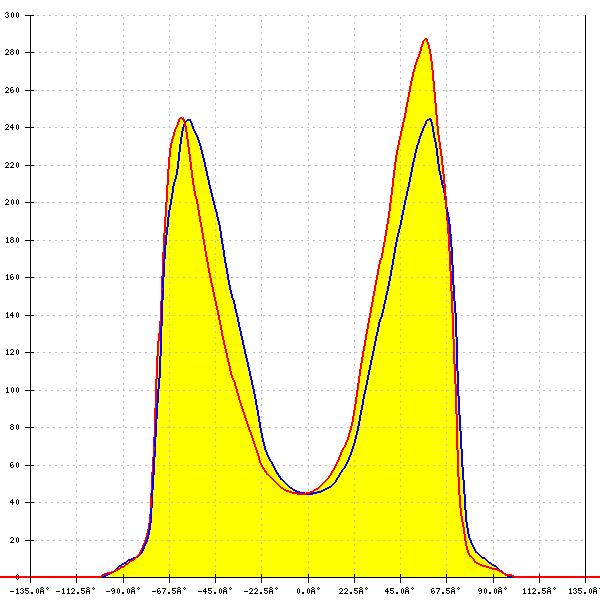

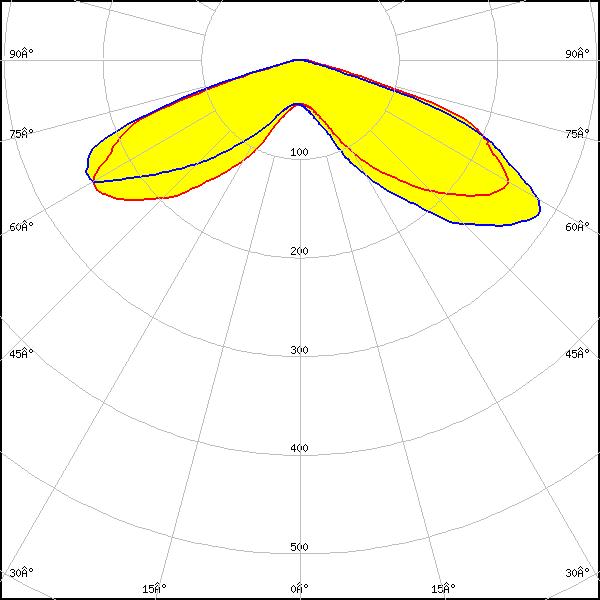

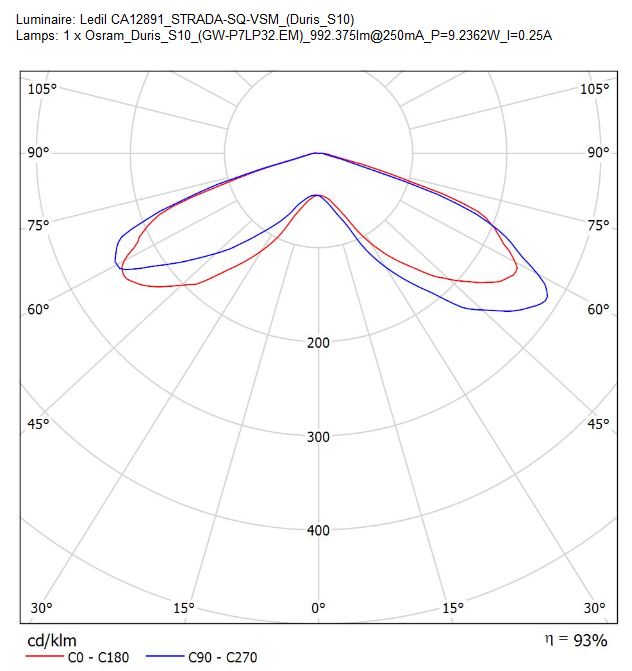

LED: Duris S10
FWHM: 148°
FWTM: 158°
Peak intensity: 0.330 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: OSCONIQ P 7070
FWHM: 150°
FWTM: 158°
Peak intensity: 0.400 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: Ostar
FWHM: 145°
FWTM: 150°
Peak intensity: 0.626 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
LED: OSTAR Stage (S2WM)
FWHM: 145°
FWTM: 150°
Peak intensity: 0.626 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White
LED: OSTAR Stage (S2WN)
FWHM: 146°
FWTM: 152°
Peak intensity: 0.522 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

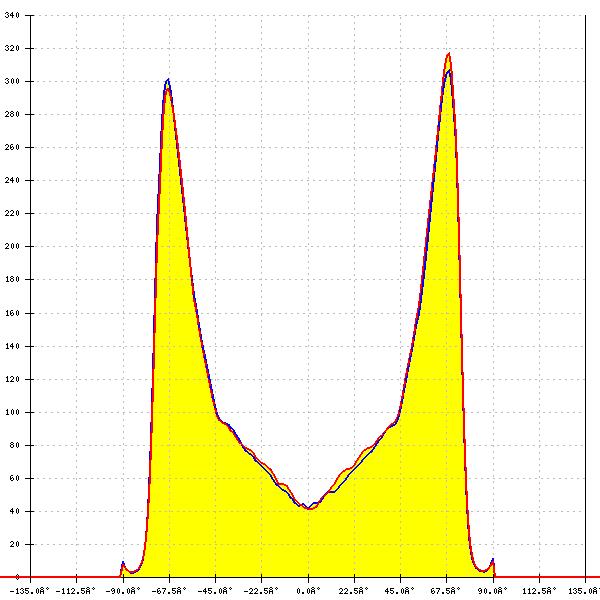

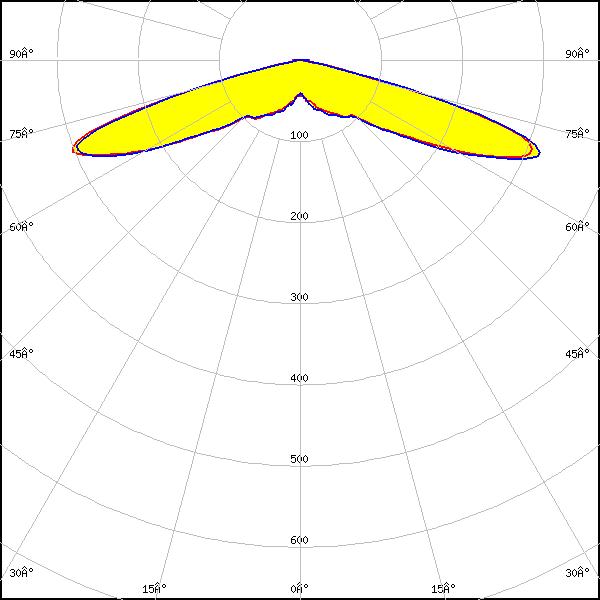

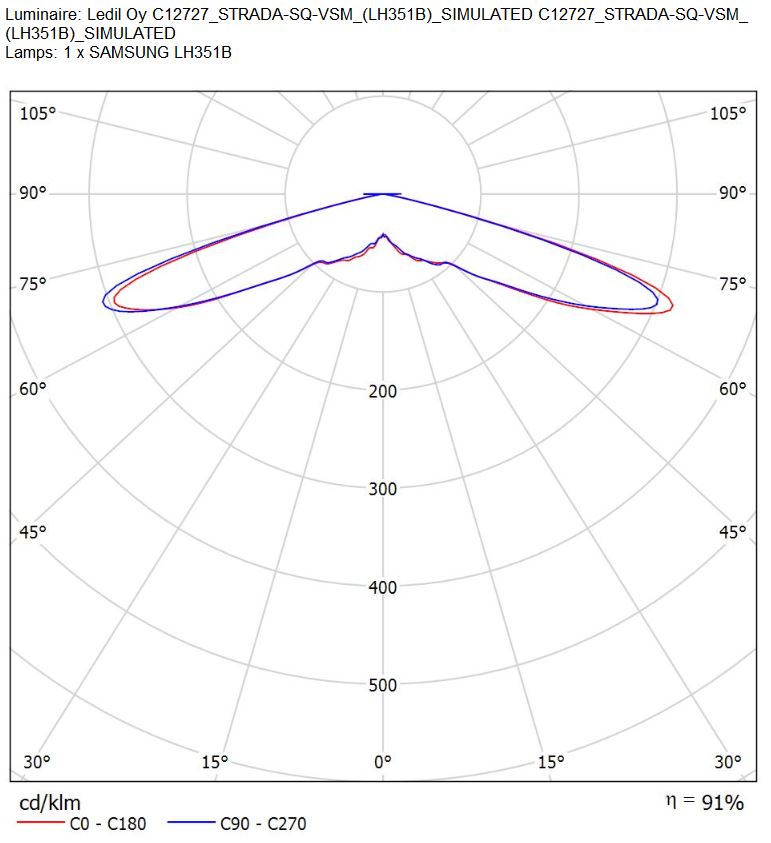

LED: LH351B
FWHM: 148°
FWTM: 156°
Peak intensity: 0.430 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White
