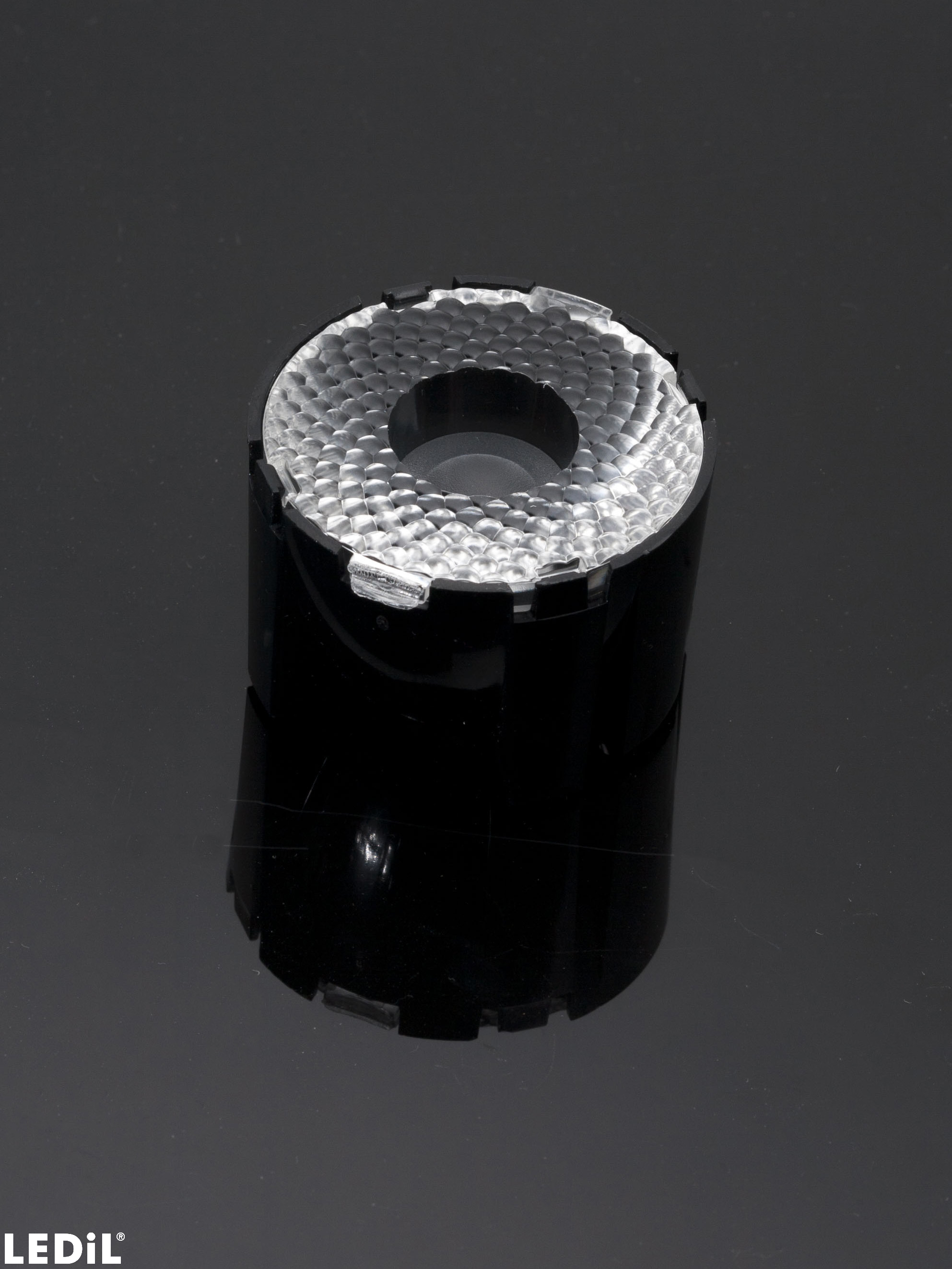

GABRIELLA-45-M

Print

~25° medium beam with holder

This product consists of multiple parts that need to be ordered separately. See ordering information.

Specification
  • Dimensions:
    45 mm
  • Height:
    28.90 mm
  • Fastening:
    screw
  • RoHS and REACH compliant:
    Yes
Component Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantities for one set:
  • Single lens
    1 pcs
  • Holder
    1 pcs
  • Single lens
  • C15810_GABRIELLA-45-M
    clear
  • Quantity in box:
    405 pcs
  • Box size:
    476 x 273 x 292 mm
  • Box weight:
    11.30 kg
  • MPQ:
    45 pcs
  • MOQ:
    90 pcs
  • MOQ Size:
    480 x 280 x 90 mm
  • MOQ Weight:
    2.60 kg
  • Holder
  • C15528_GABRIELLA-45-HLD
    black
  • Quantity in box:
    405 pcs
  • Box size:
    476 x 273 x 292 mm
  • Box weight:
    5.10 kg
  • MPQ:
    45 pcs
  • MOQ:
    90 pcs
  • MOQ Size:
    480 x 280 x 90 mm
  • MOQ Weight:
    1.20 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  • Architectural indoor lighting
    Architectural outdoor lighting
    Area and car park lighting
    Entertainment lighting
    Horticultural lighting
    Industrial lighting
    Office lighting
    Retail lighting
    Special indoor applications
    Special outdoor applications
    Sports indoor lighting
    Sports outdoor lighting
    Street lighting
    Tunnel and transportation lighting
    Other

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    C15810_GABRIELLA-45-M
    C15528_GABRIELLA-45-HLD
    Architectural indoor lighting
    Architectural outdoor lighting
    Area and car park lighting
    Entertainment lighting
    Horticultural lighting
    Industrial lighting
    Office lighting
    Retail lighting
    Special indoor applications
    Special outdoor applications
    Sports indoor lighting
    Sports outdoor lighting
    Street lighting
    Tunnel and transportation lighting
    Other

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

LED: SMD 3838 RGBW 3V
FWHM: 22°
FWTM: 38°
Peak intensity: 6.013 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: RGBW

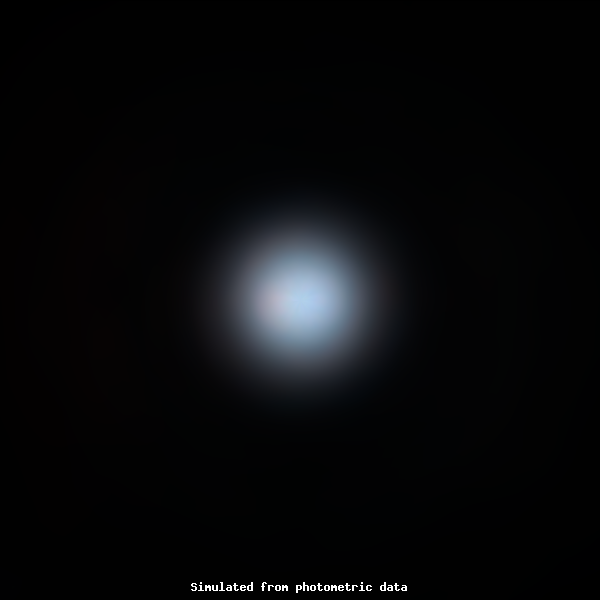

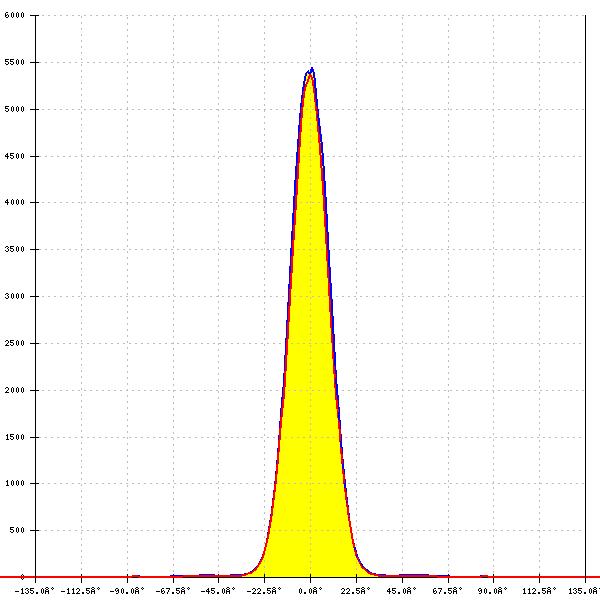

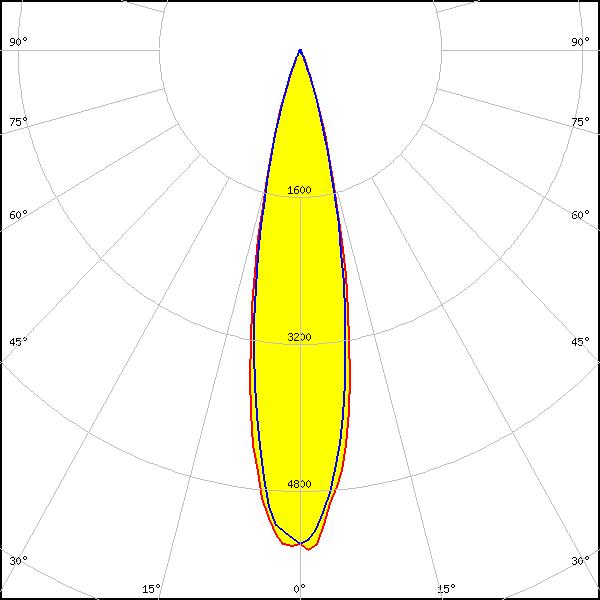

LED: CLQ6A-TKW
FWHM: 22°
FWTM: 40°
Peak intensity: 5.499 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: RGBW

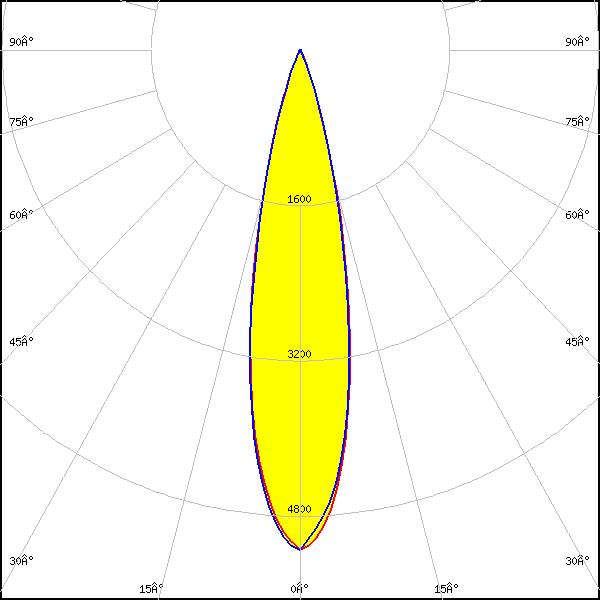

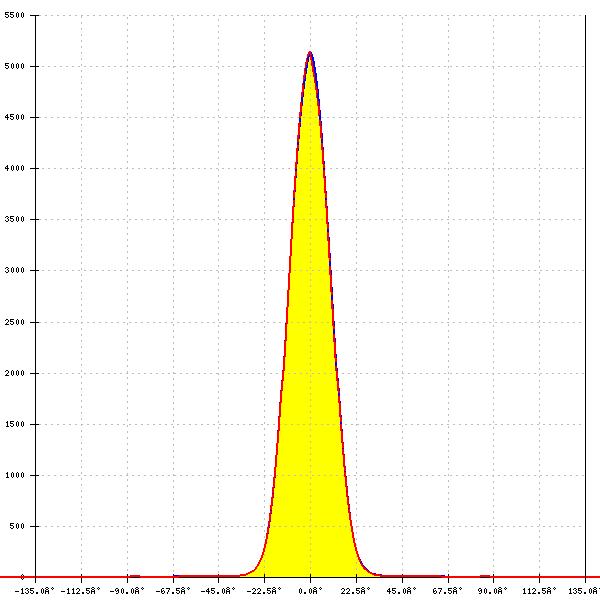

LED: J Series 5050 Round LES
FWHM: 23°
FWTM: 40°
Peak intensity: 5.152 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

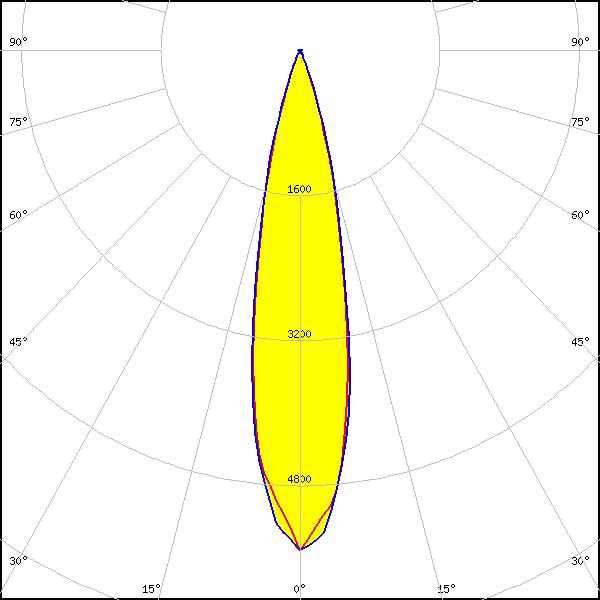

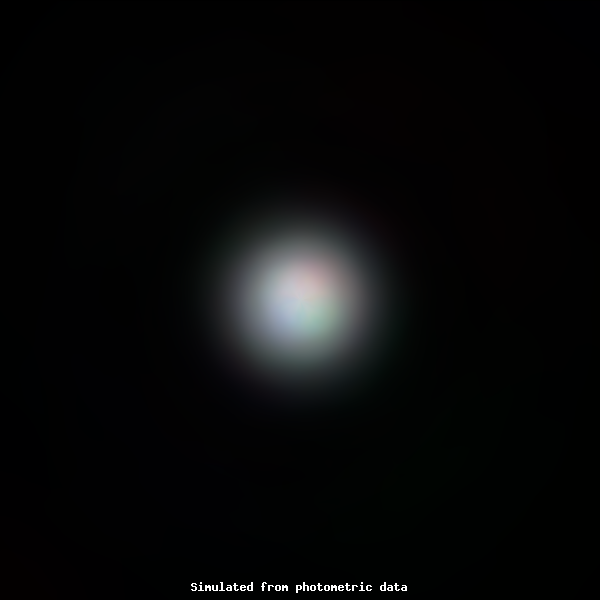

LED: XE-G
FWHM: 22°
FWTM: 38°
Peak intensity: 5.520 cd/lm
Efficiency: 92 %
LEDs/each optic: 4
Light colour/type: RGBW

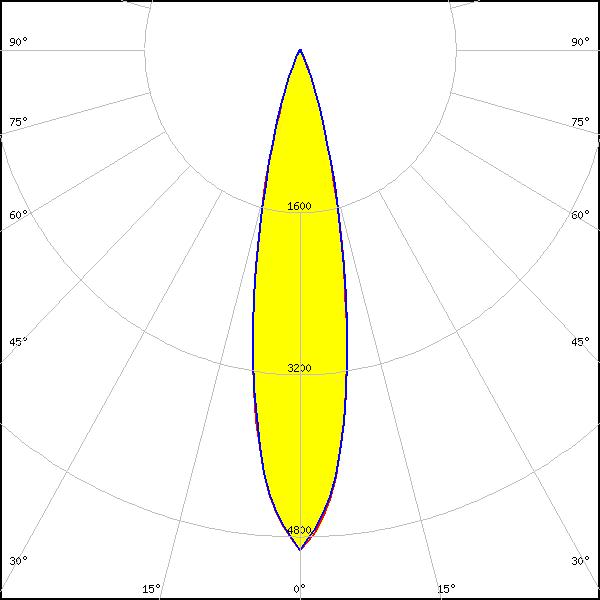

LED: XHP35.2 HD
FWHM: 22°
FWTM: 40°
Peak intensity: 4.933 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

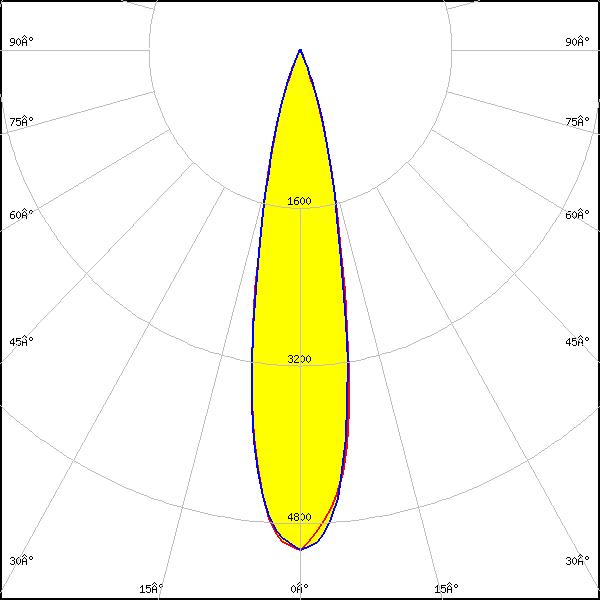

LED: XHP50.2
FWHM: 22°
FWTM: 40°
Peak intensity: 5.100 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: XHP50.3 HD
FWHM: 22°
FWTM: 42°
Peak intensity: 4.659 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

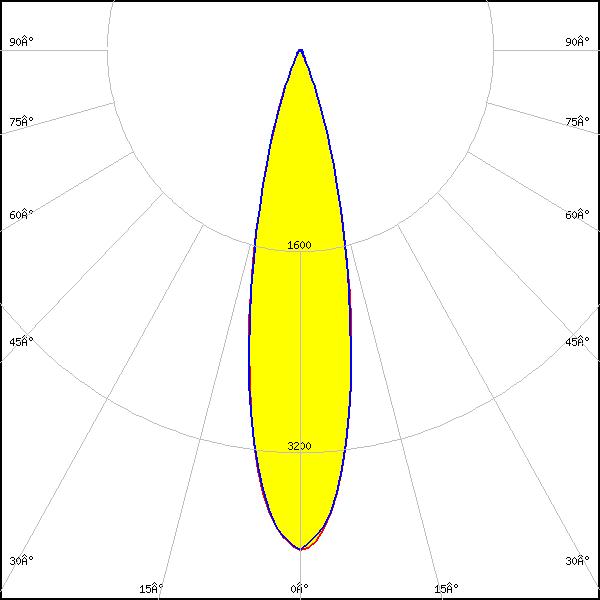

LED: XHP70.2
FWHM: 24°
FWTM: 44°
Peak intensity: 3.980 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

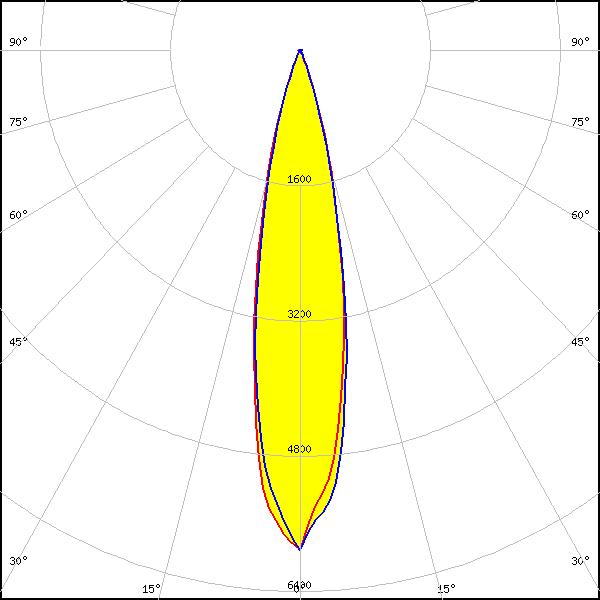

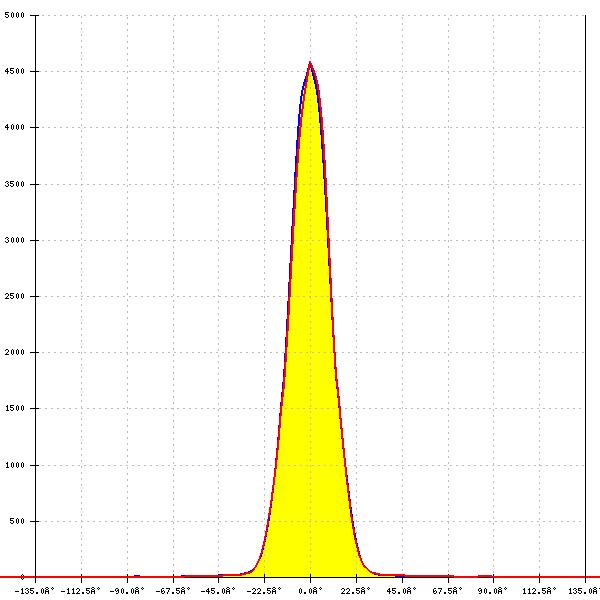

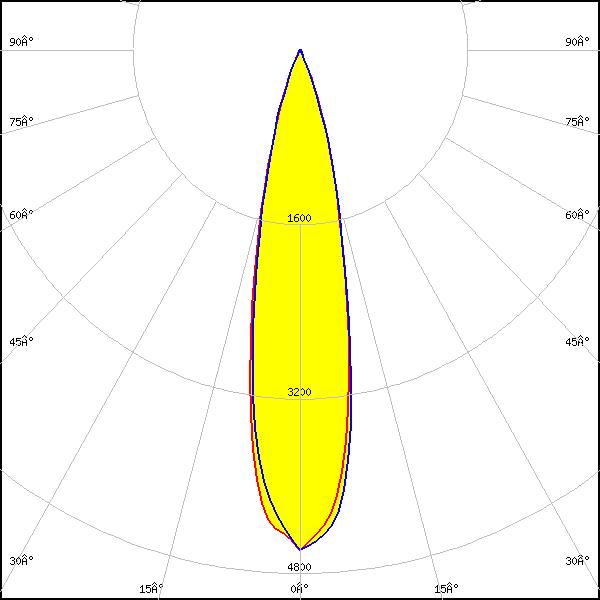

LED: XM-L RGBW (XMLCTW)
FWHM: 23°
FWTM: 42°
Peak intensity: 4.500 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: XM-L RGBW (XMLCTW)
FWHM: 21°
FWTM: 38°
Peak intensity: 5.915 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: XM-L RGBW (XMLDCL HD)
FWHM: 21° + 20°
FWTM: 38° + 38°
Peak intensity: 5.977 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: XM-L RGBW (XMLDCL HI)
FWHM: 22° + 21°
FWTM: 38° + 38°
Peak intensity: 6.089 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: XN-P Color
FWHM: 21° + 20°
FWTM: 36° + 36°
Peak intensity: 6.499 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: RGBW

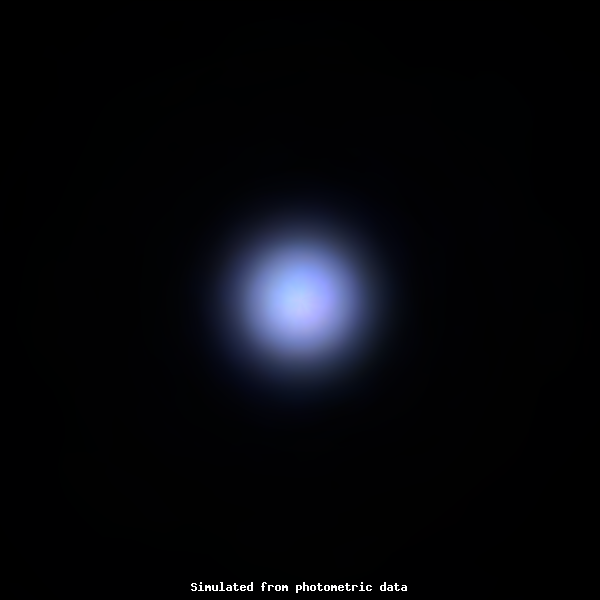

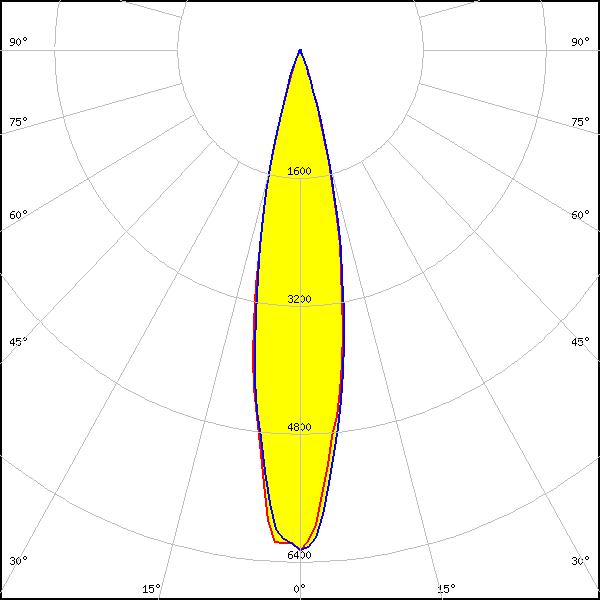

LED: XNPA
FWHM: 21° + 20°
FWTM: 36° + 36°
Peak intensity: 6.298 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: RGBW

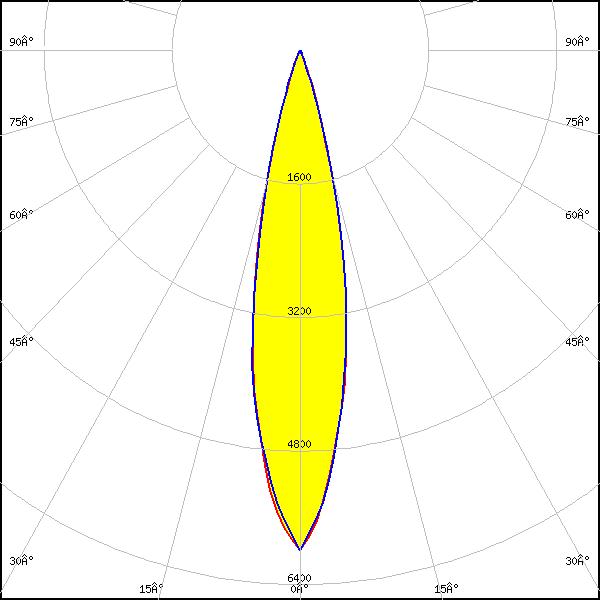

LED: XP-E2
FWHM: 22°
FWTM: 38°
Peak intensity: 5.992 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: Amber

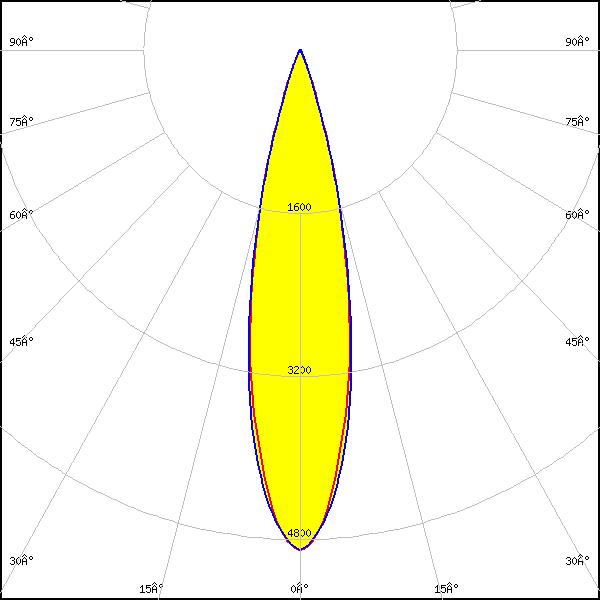

LED: XP-L RGBW HD
FWHM: 20°
FWTM: 36°
Peak intensity: 6.520 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: XP-L RGBW HD
FWHM: 24°
FWTM: 40°
Peak intensity: 4.917 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: RGBW

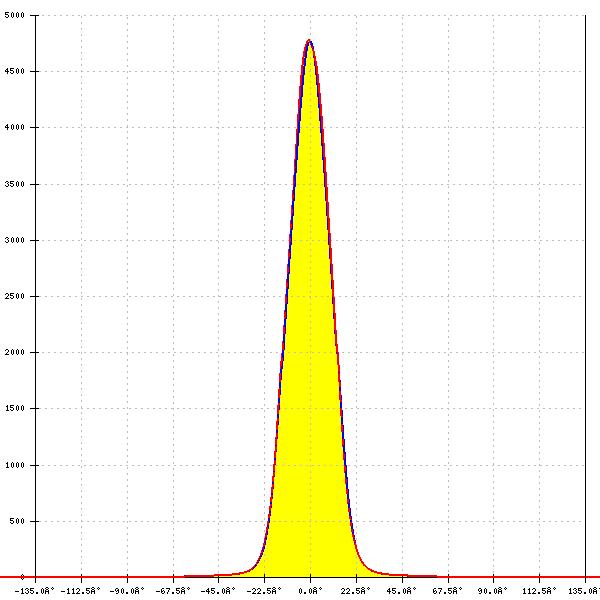

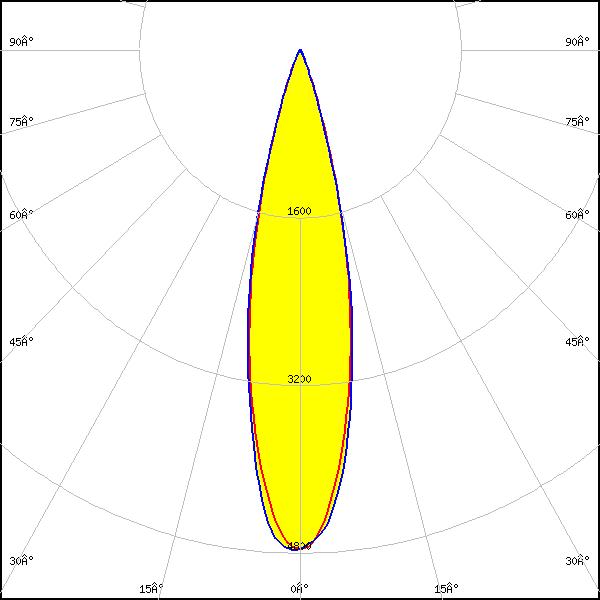

LED: XP-L RGBW HI
FWHM: 20°
FWTM: 38°
Peak intensity: 6.178 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: XP-L RGBW HI
FWHM: 24°
FWTM: 41°
Peak intensity: 4.833 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

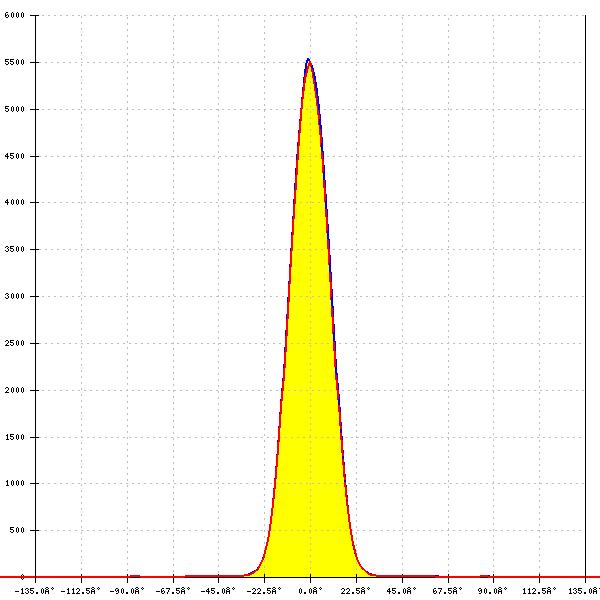

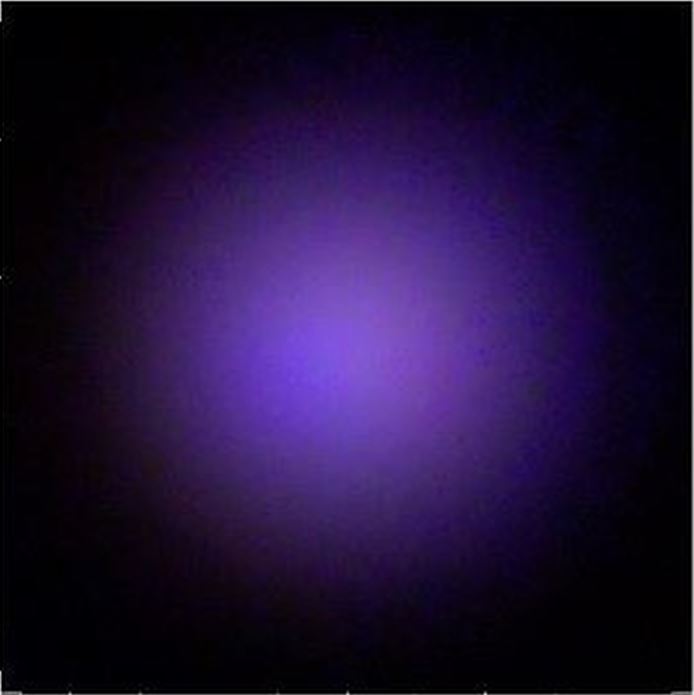

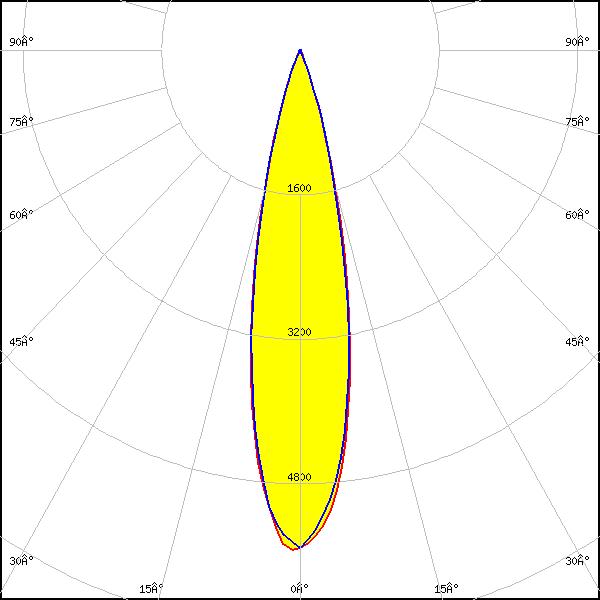

LED: LZ7 Plus (LZ7-04M2PD)
FWHM: 23°
FWTM: 39°
Peak intensity: 5.540 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

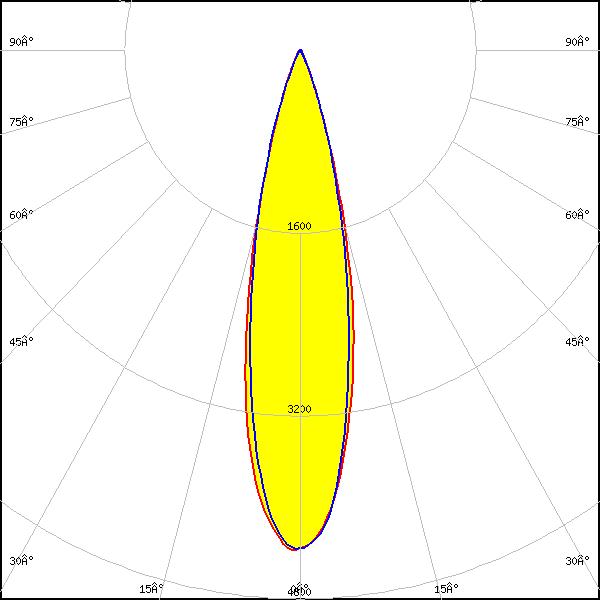

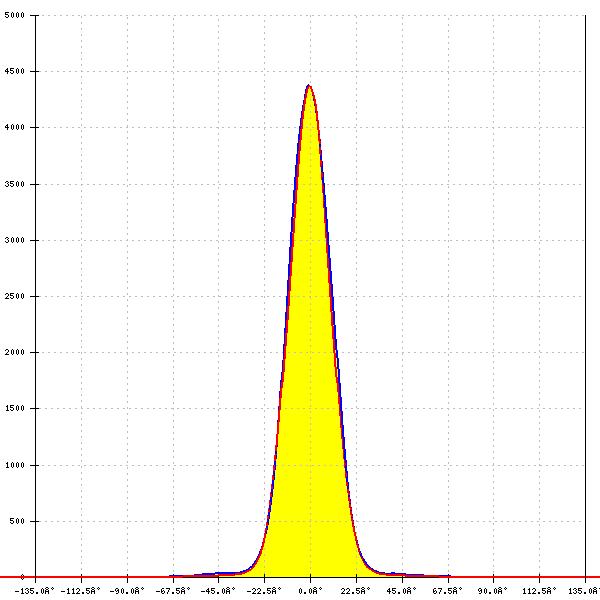

LED: LUXEON 5052 RGBW
FWHM: 24°
FWTM: 43°
Peak intensity: 4.400 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: RGBW

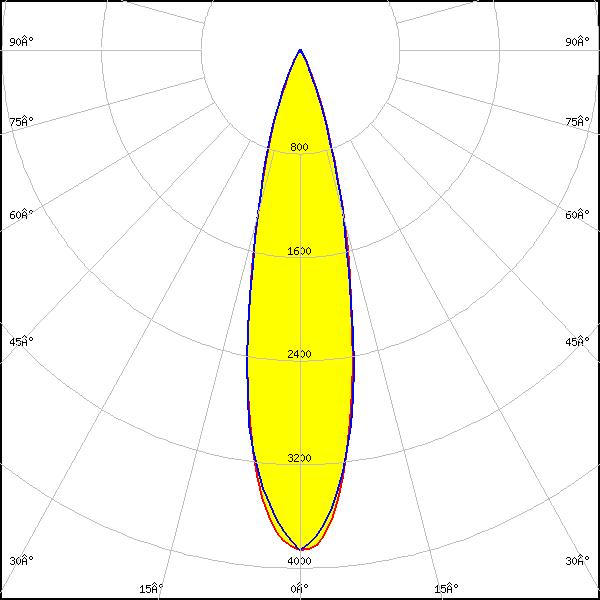

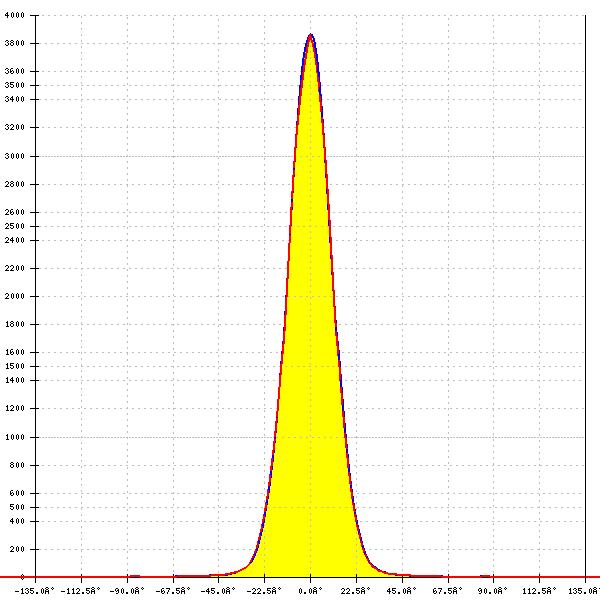

LED: LUXEON C
FWHM: 24°
FWTM: -
Peak intensity: 4.000 cd/lm
Efficiency: 86 %
LEDs/each optic: 4
Light colour/type: RGBW

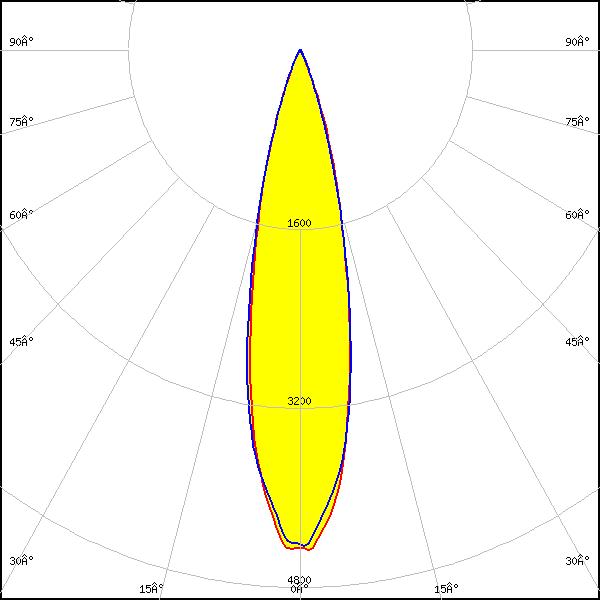

LED: LUXEON CZ
FWHM: 23°
FWTM: 43°
Peak intensity: 4.500 cd/lm
Efficiency: 89 %
LEDs/each optic: 4
Light colour/type: RGBW

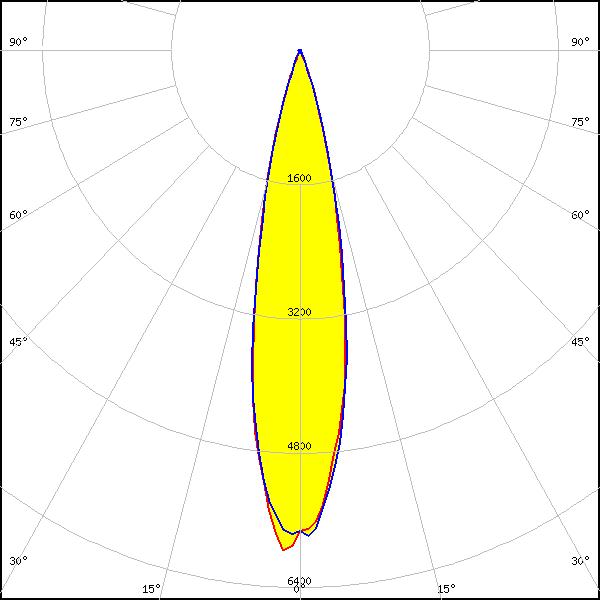

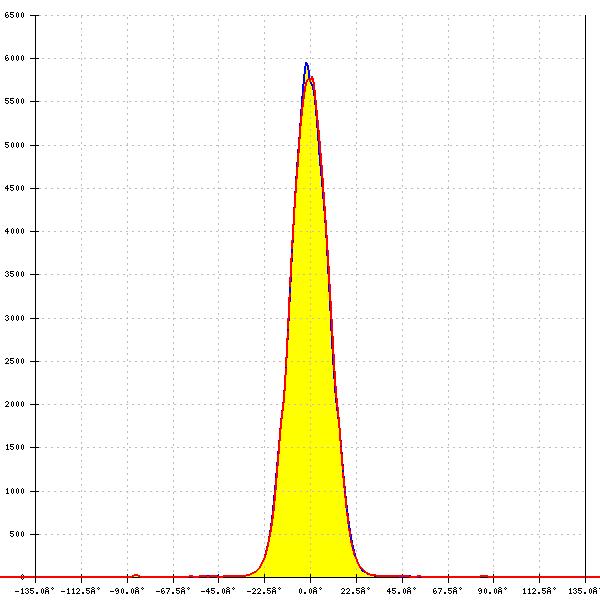

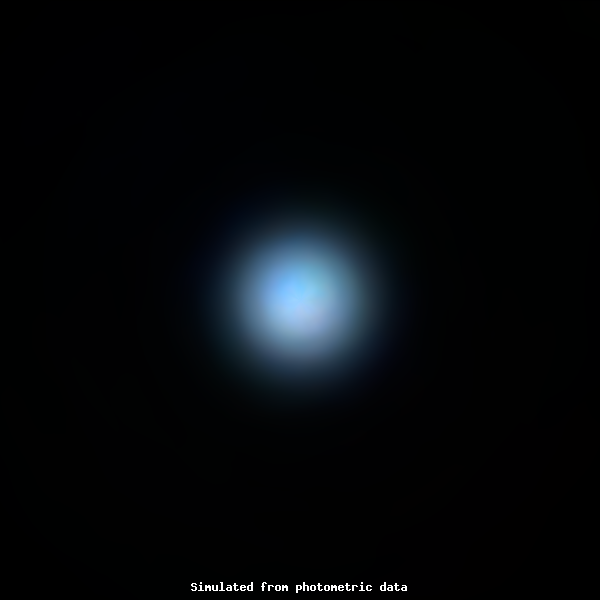

LED: LUXEON Rubix
FWHM: 21° + 22°
FWTM: 38° + 38°
Peak intensity: 5.962 cd/lm
Efficiency: 93 %
LEDs/each optic: 4
Light colour/type: RGBW

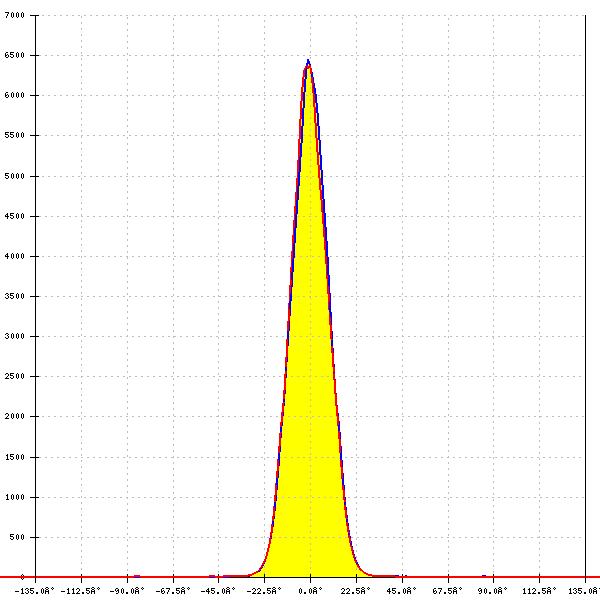

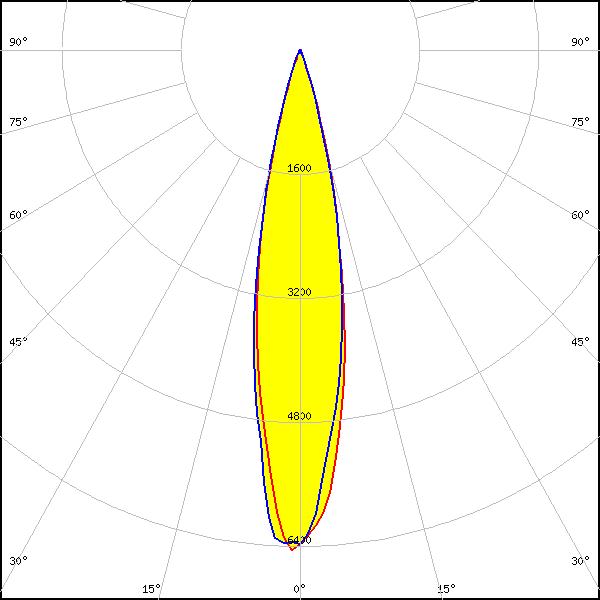

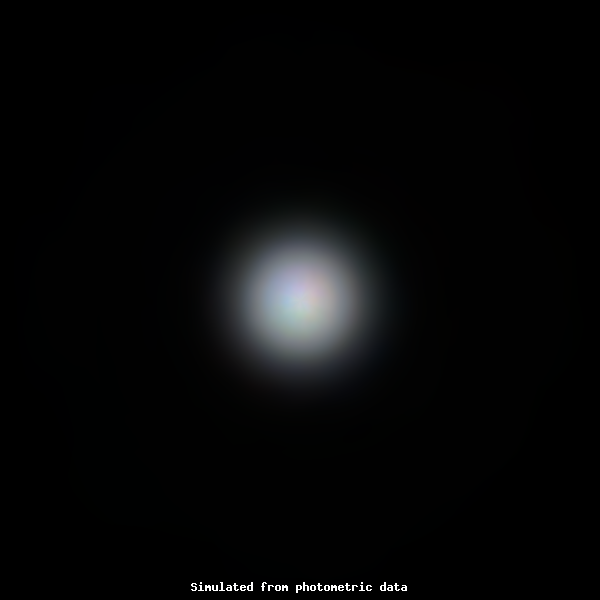

LED: SBM-40 HC
FWHM: 20° + 21°
FWTM: 36° + 36°
Peak intensity: 6.452 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: RGBL

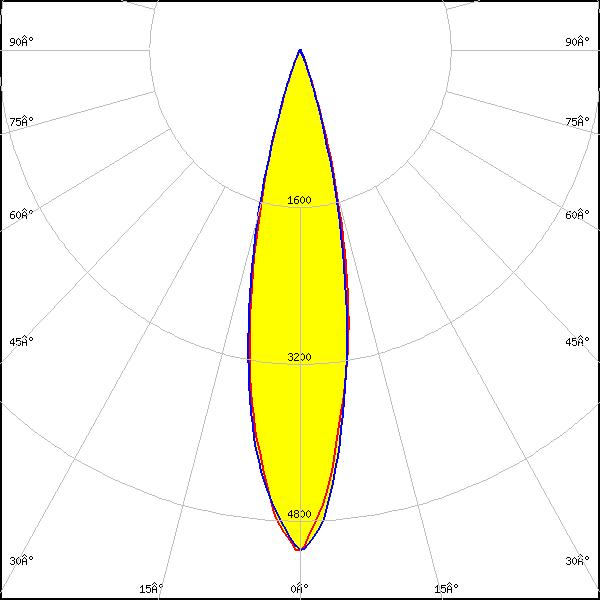

LED: SBM-40-RGBW
FWHM: 23°
FWTM: 39°
Peak intensity: 5.100 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

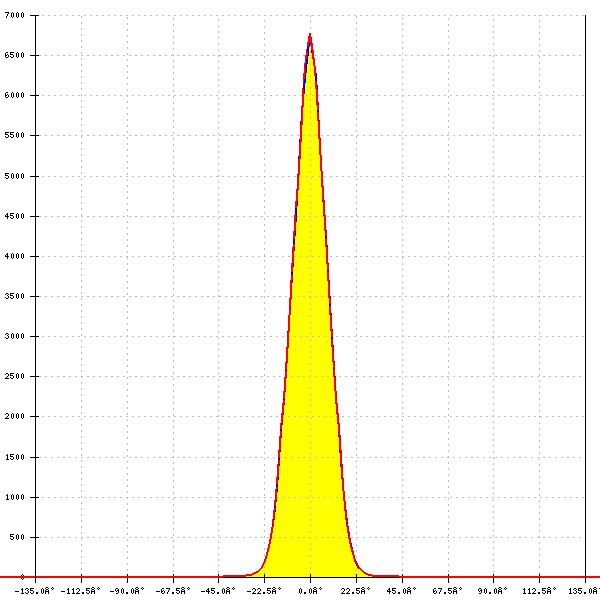

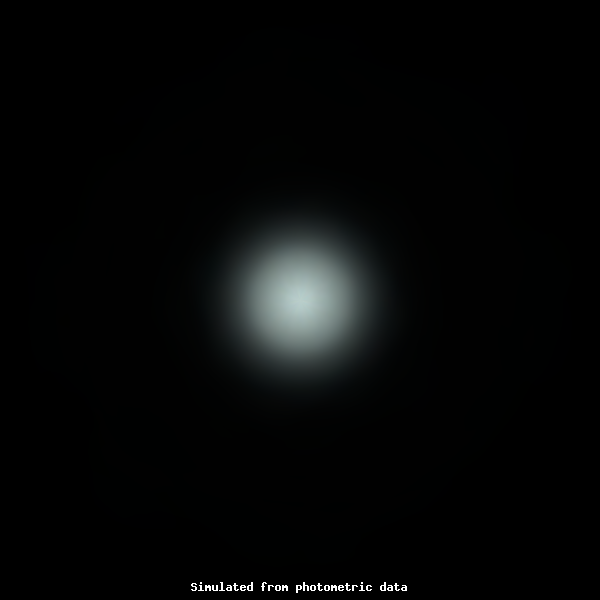

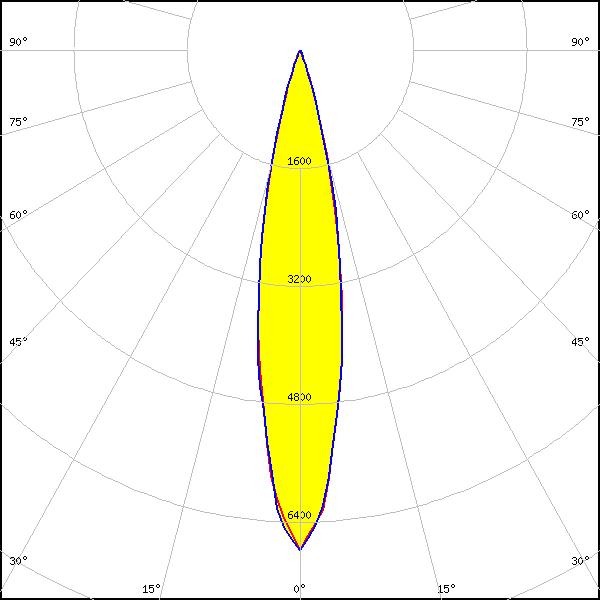

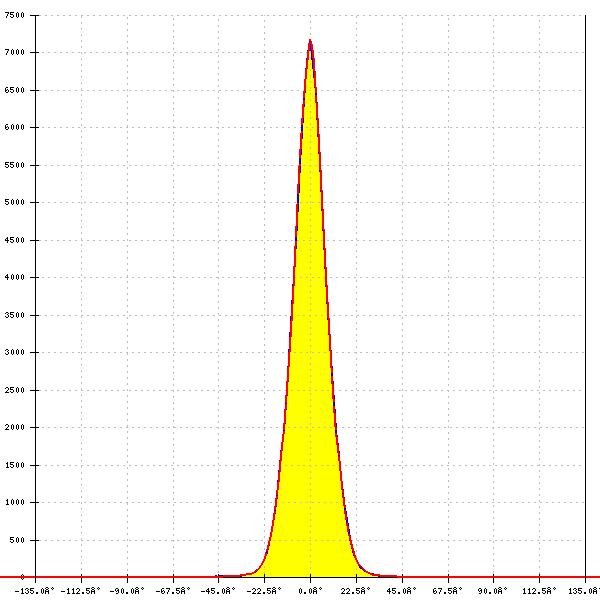

LED: SFT-40 Gen2
FWHM: 18°
FWTM: 36°
Peak intensity: 7.175 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: SFT-40 Gen2
FWHM: 20°
FWTM: 36°
Peak intensity: 6.847 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

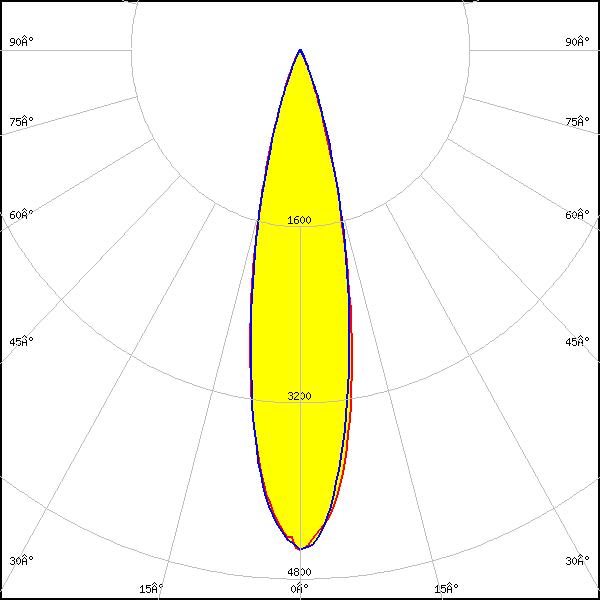

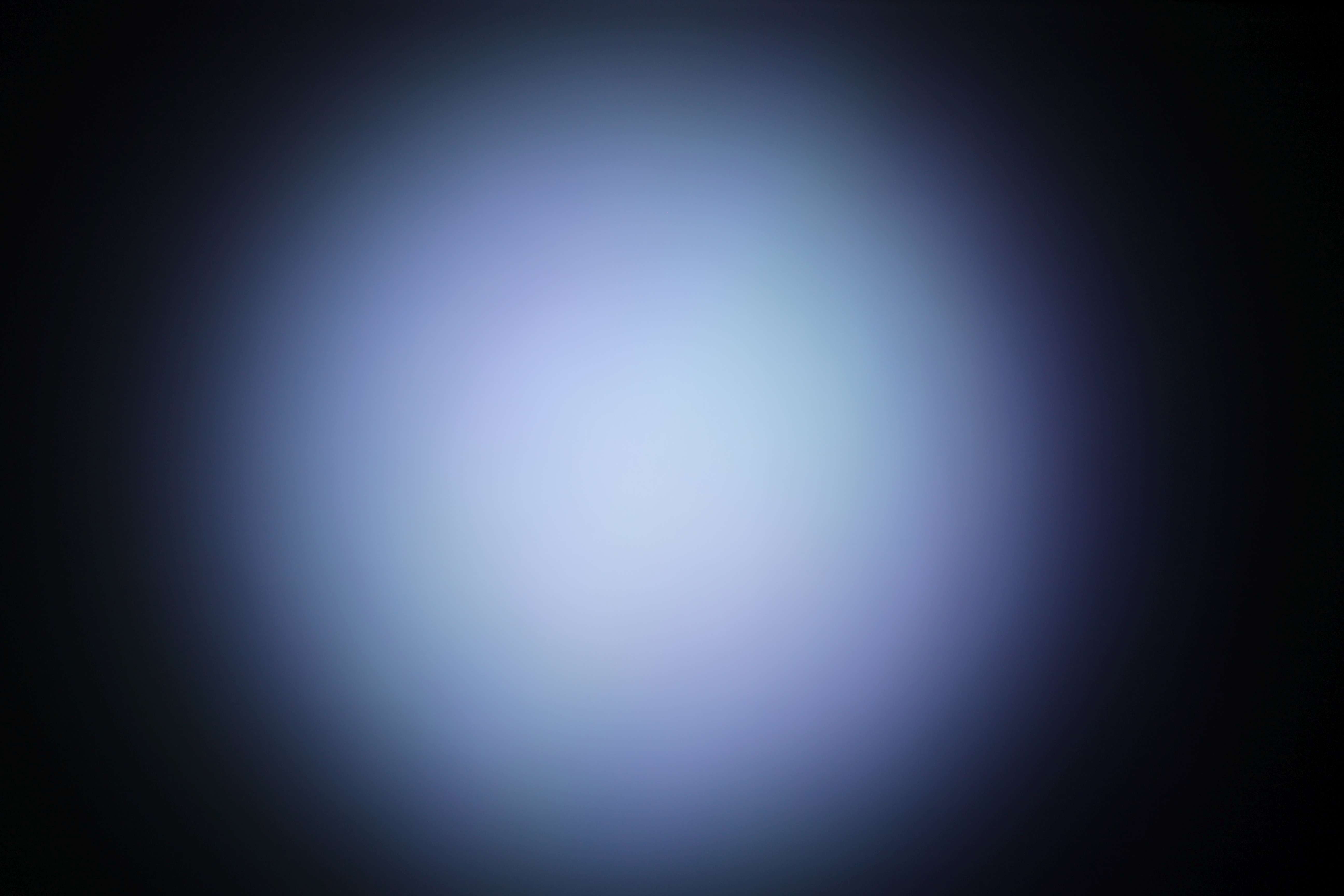

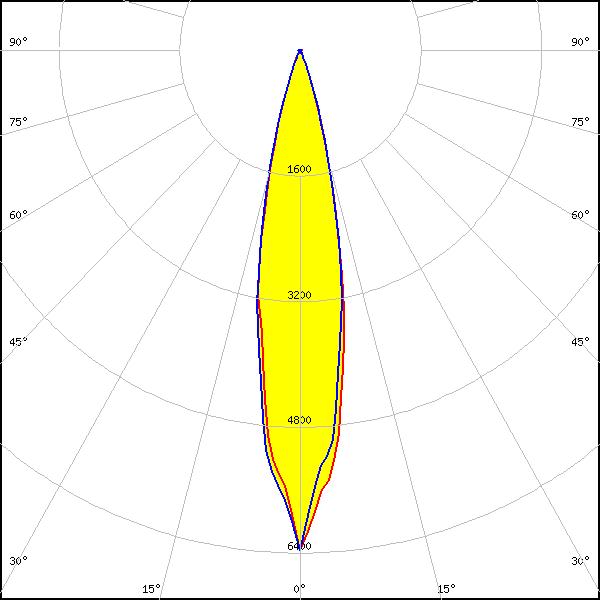

LED: NCSxE17A
FWHM: 22°
FWTM: 40°
Peak intensity: 5.369 cd/lm
Efficiency: 90 %
LEDs/each optic: 4
Light colour/type: RGBW

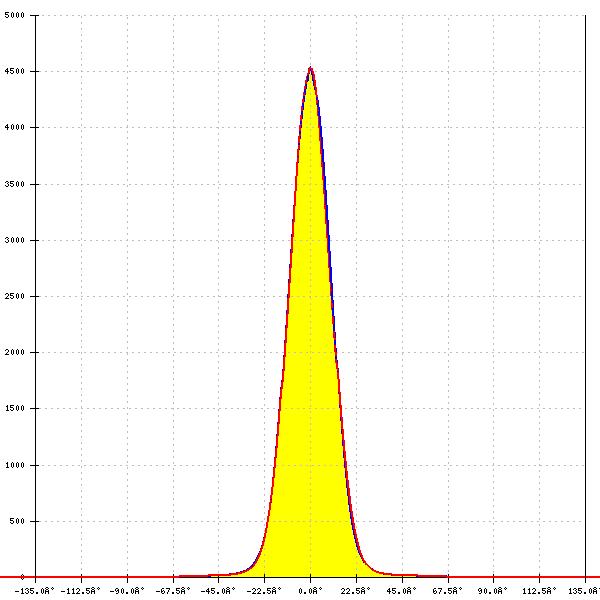

LED: NCSxE17A
FWHM: 24°
FWTM: 42°
Peak intensity: 4.600 cd/lm
Efficiency: 90 %
LEDs/each optic: 4
Light colour/type: RGBW

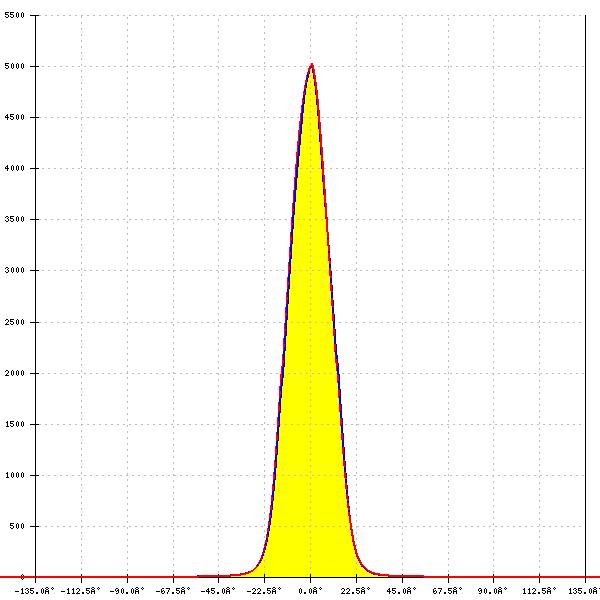

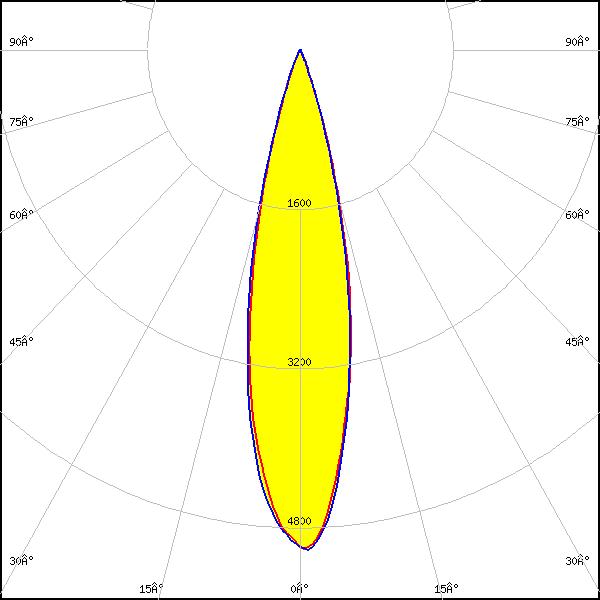

LED: NVSW219F
FWHM: 24°
FWTM: 40°
Peak intensity: 5.000 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

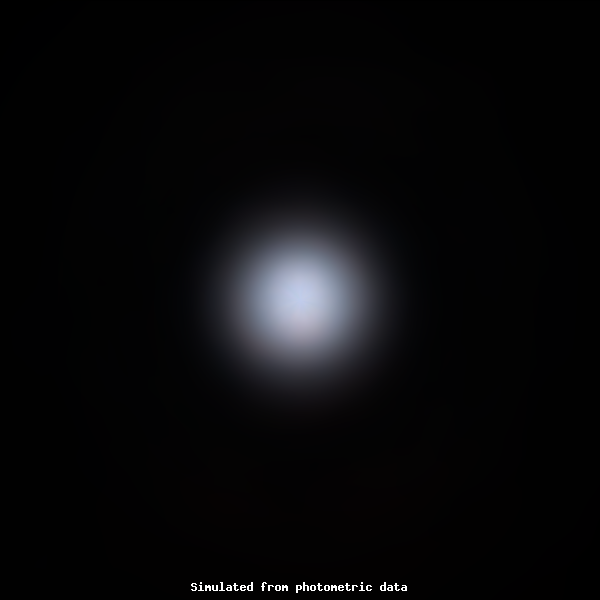

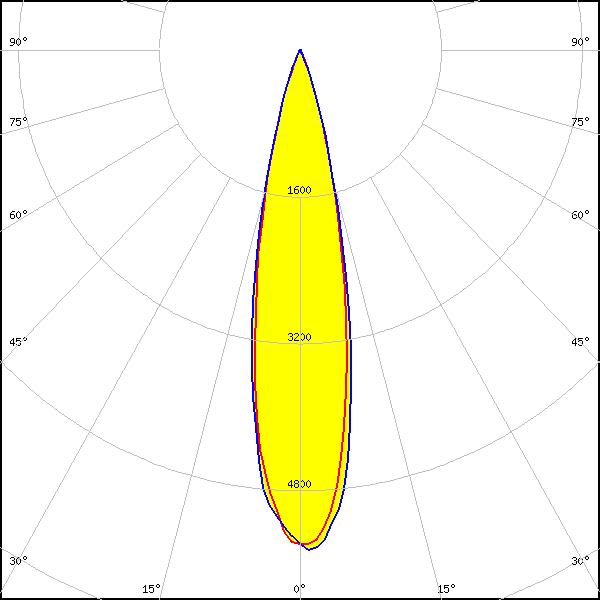

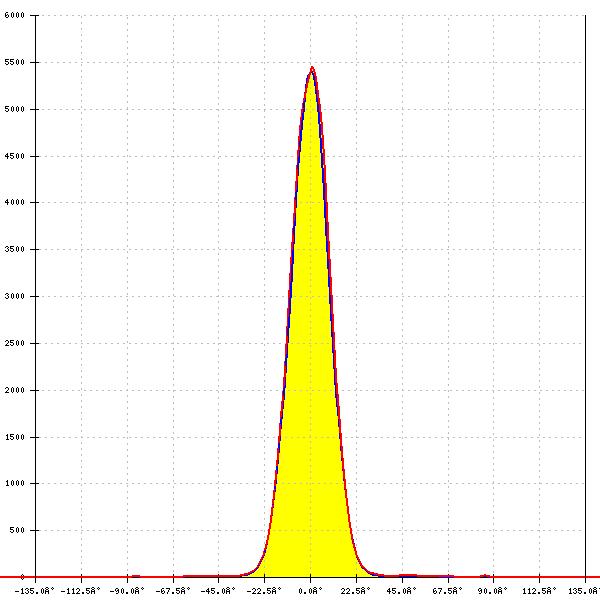

LED: DURIS E 5050 (GW J9LHS1.4M)
FWHM: 20° + 22°
FWTM: 39° + 40°
Peak intensity: 5.642 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: DURIS E 5050 (GW J9LHS1.4M)
FWHM: 22°
FWTM: 40°
Peak intensity: 5.472 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: DURIS E 5050 (GW J9LHS2.4M)
FWHM: 22° + 23°
FWTM: 40° + 40°
Peak intensity: 5.374 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: RGBW
LED: OSLON Pure 1414
FWHM: 21°
FWTM: 38°
Peak intensity: 6.153 cd/lm
Efficiency: 92 %
LEDs/each optic: 4
Light colour/type: RGBW

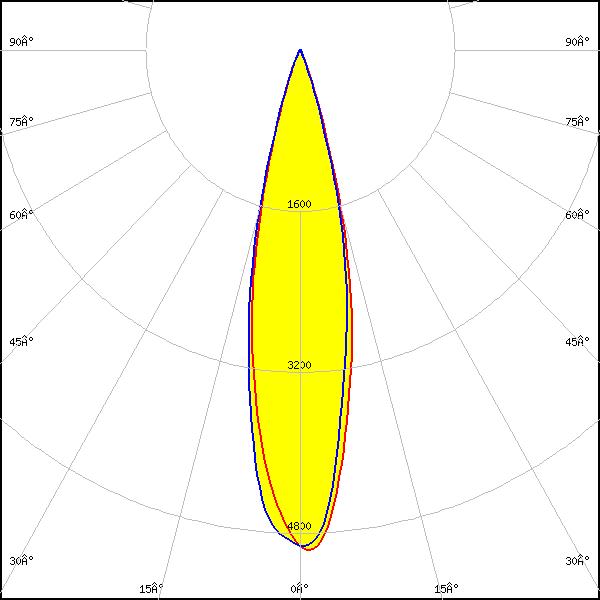

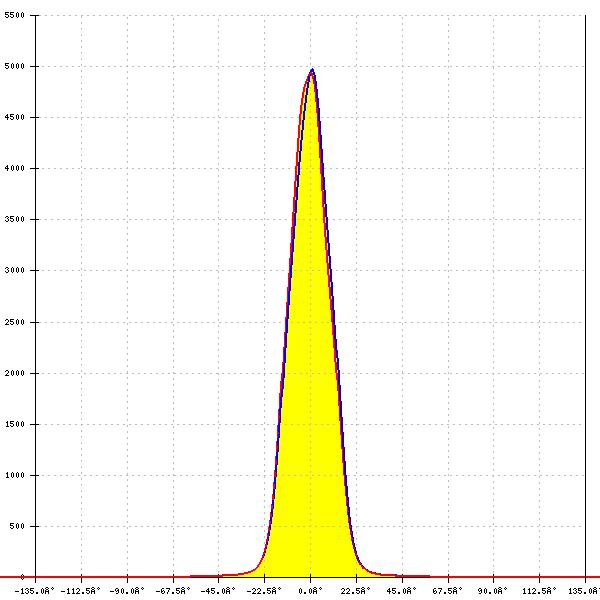

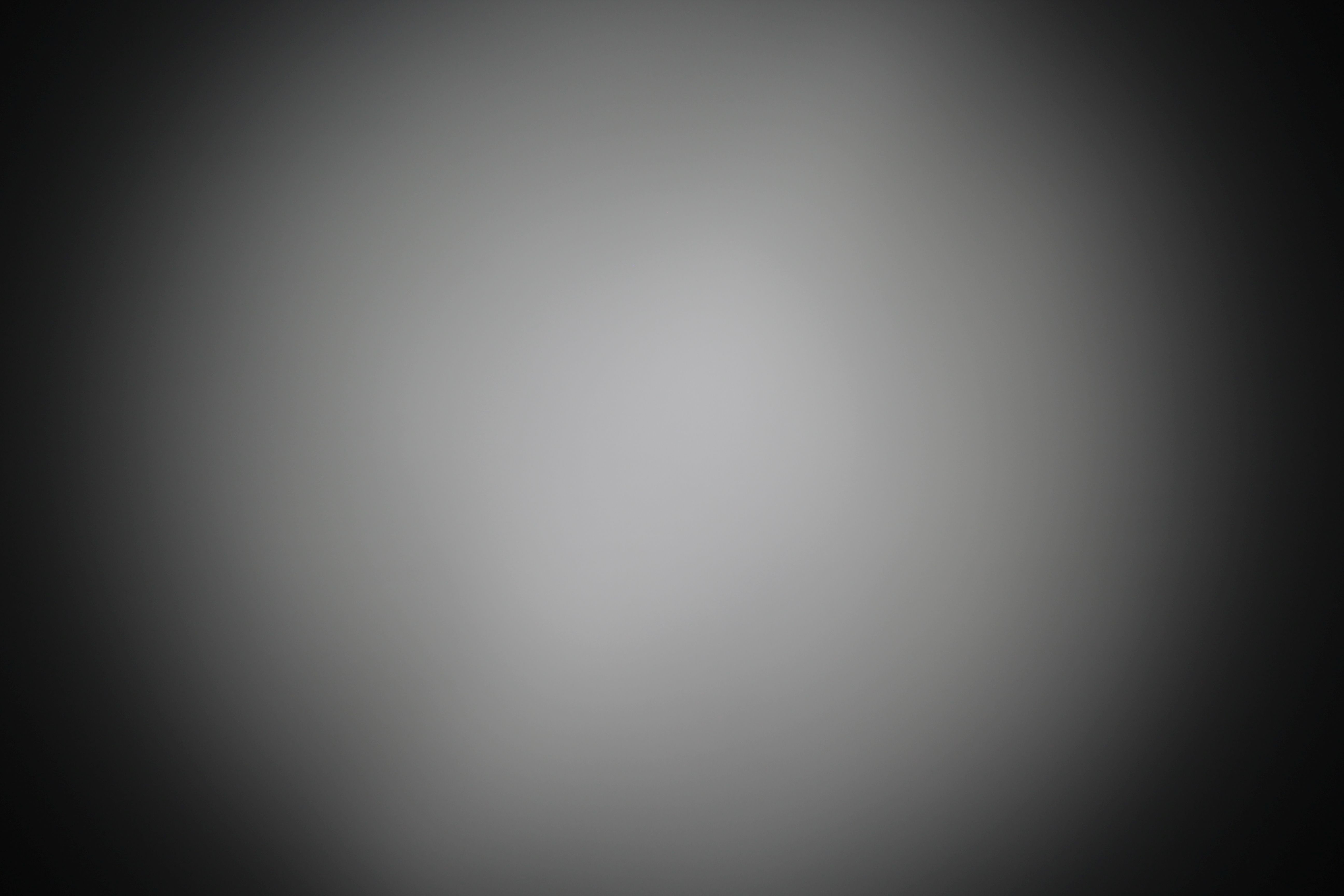

LED: OSLON Square EC
FWHM: 24°
FWTM: 39°
Peak intensity: 5.000 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

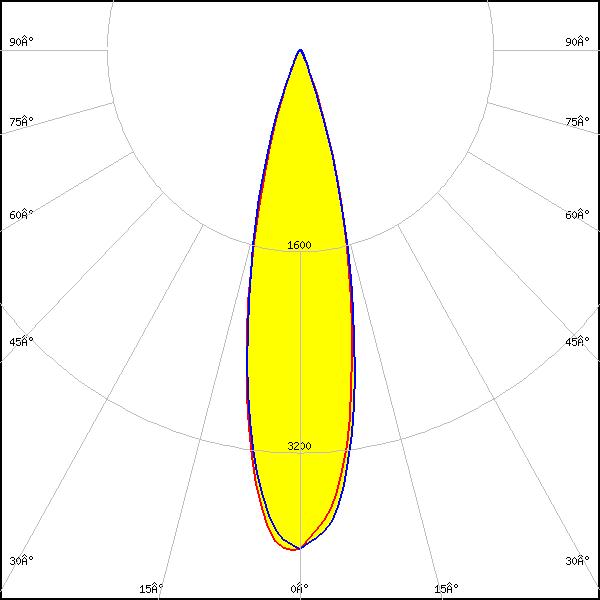

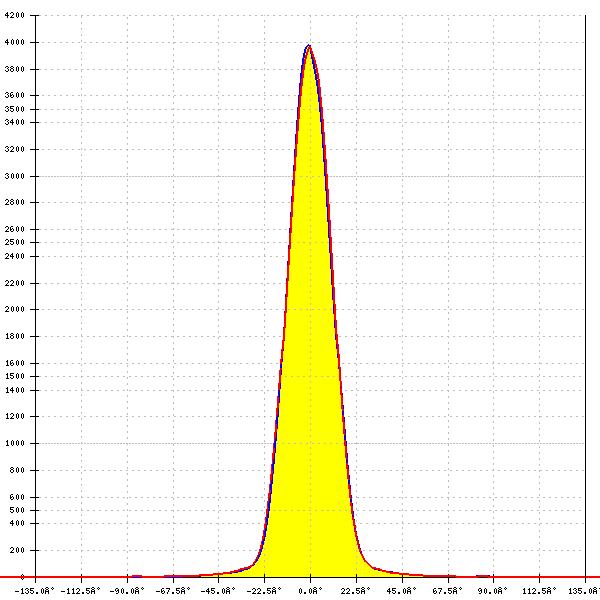

LED: OSTAR Stage (S2WP)
FWHM: 25°
FWTM: -
Peak intensity: 4.000 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: Ostar-SMT RGB
FWHM: 24°
FWTM: 40°
Peak intensity: 4.900 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

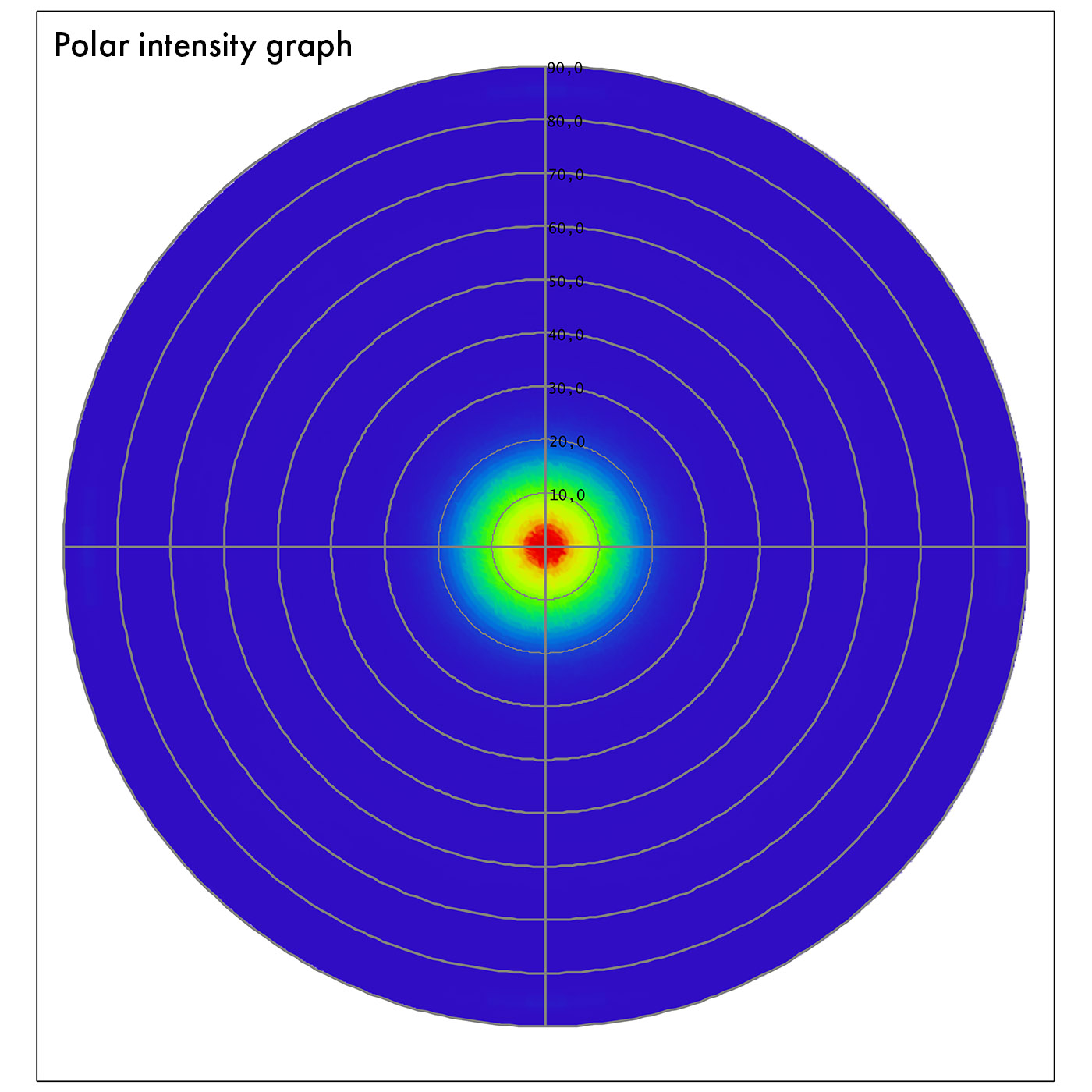

LED: SFH 4717AS
FWHM: 20°
FWTM: 36°
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: IR

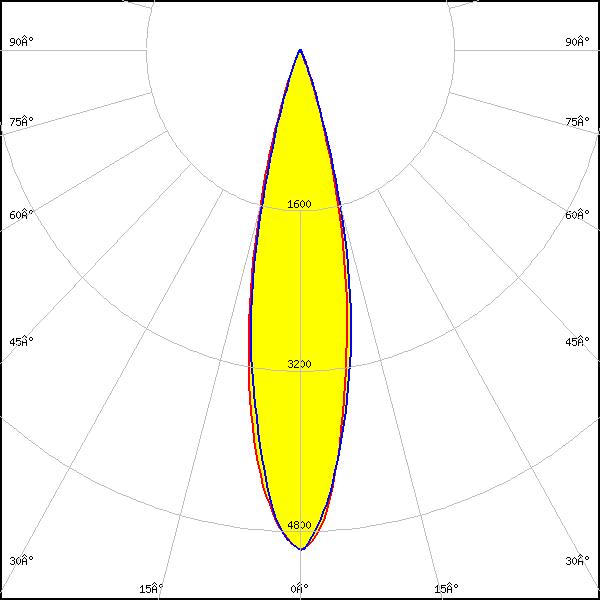

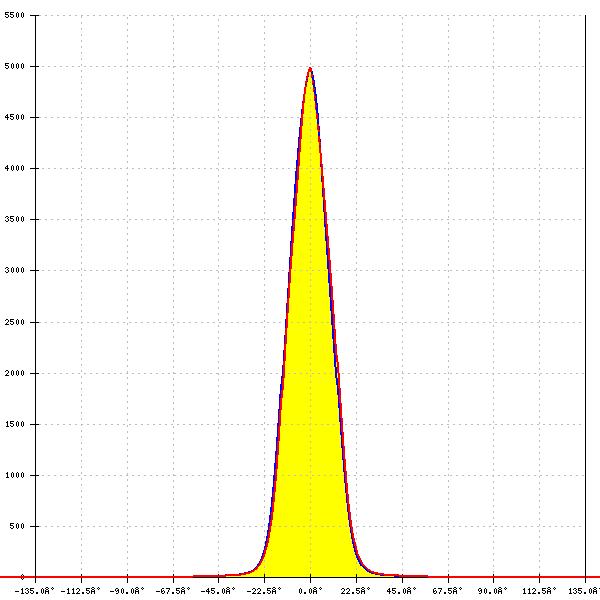

LED: SPF05F0A
FWHM: 24°
FWTM: 39°
Peak intensity: 4.987 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: RGBW

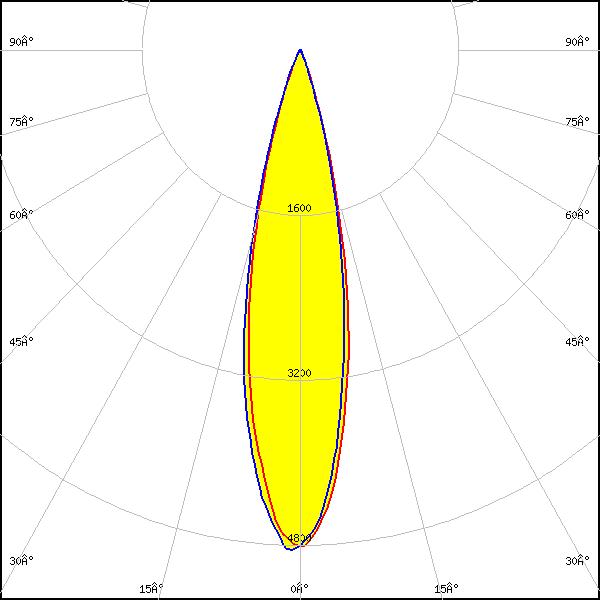

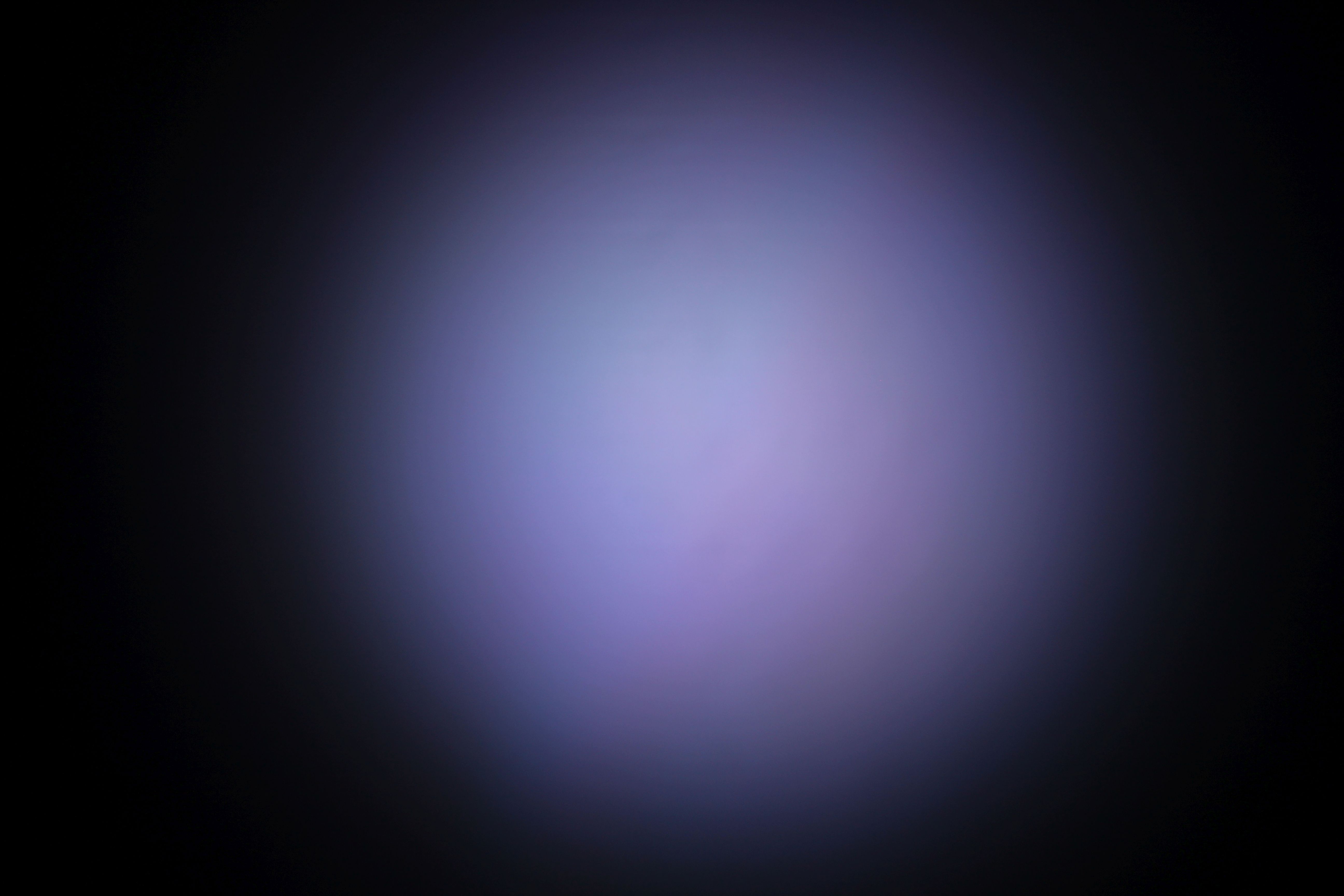

LED: SPF05F0B
FWHM: 24°
FWTM: 40°
Peak intensity: 4.861 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: RGBW

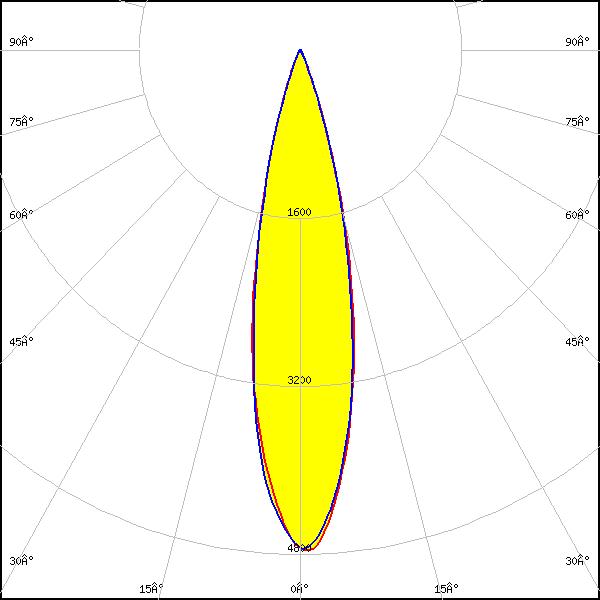

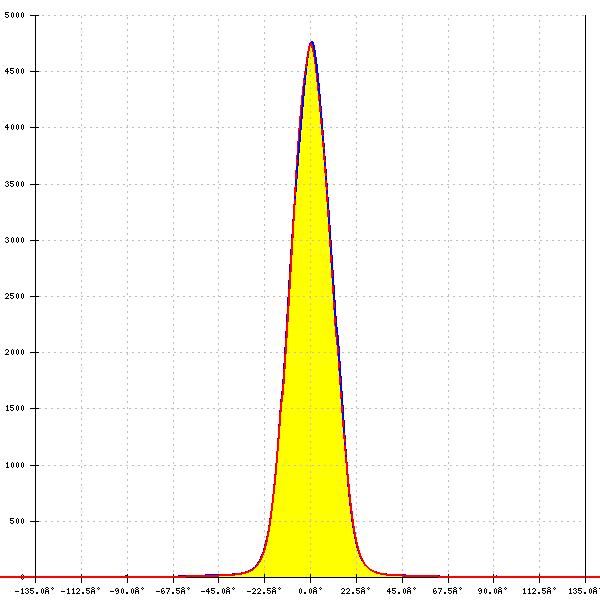

LED: SPF05F0C
FWHM: 24°
FWTM: 41°
Peak intensity: 4.766 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: RGBW
