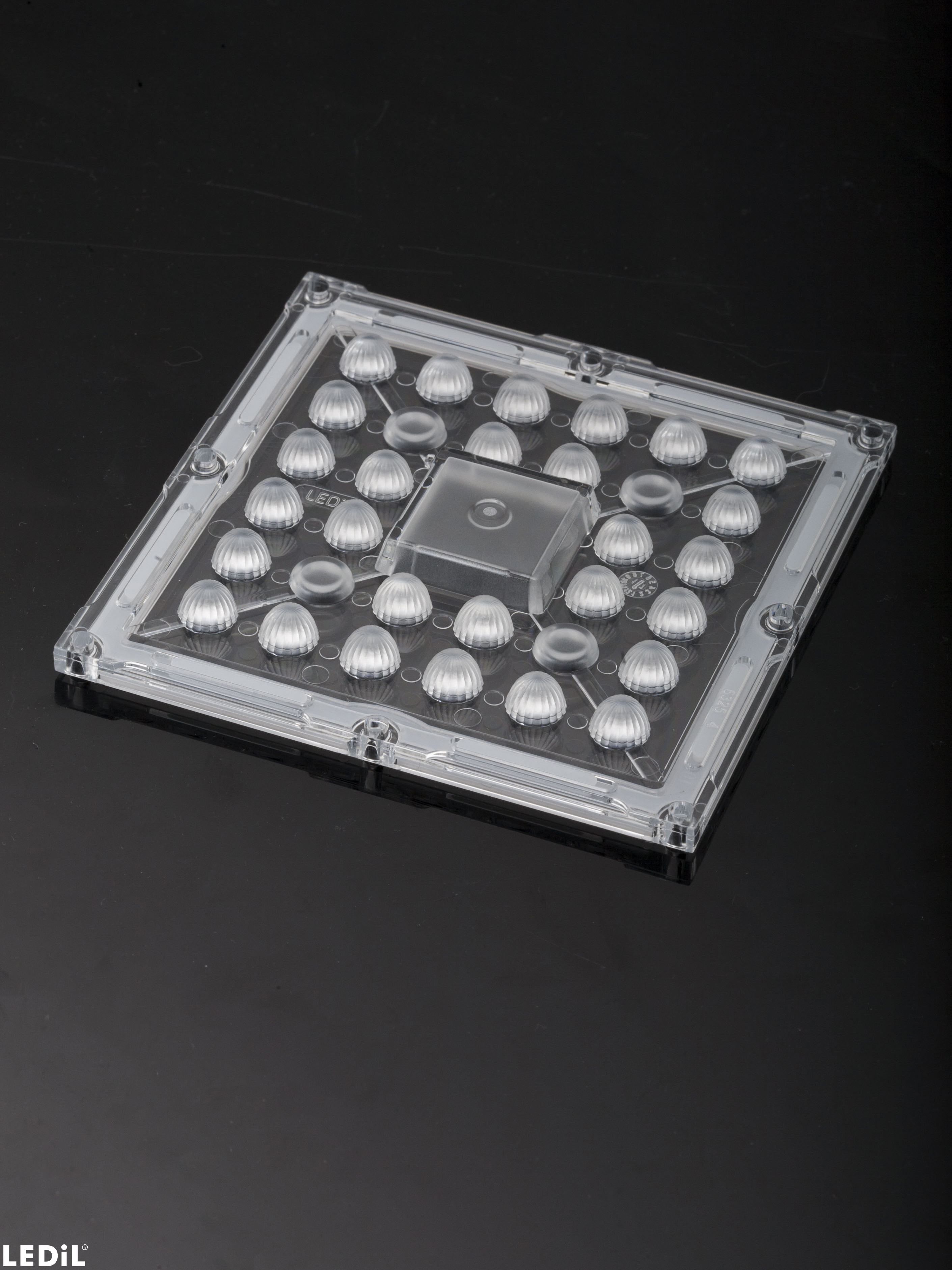

CS16328_STRADELLA-IP-28-HB-S-PC

Print

~30° spot beam. Variant made from PC.

Specification
  • Dimensions:
    100 x  100 mm
  • Height:
    9.50 mm
  • Fastening:
    pin, screw
  • Colour:
    clear
  • Ingress protection classes:
    IP66, IP67
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    156 pcs
  • Box size:
    476 x 273 x 247 mm
  • Box weight:
    6.0 kg
  • MPQ:
    78 pcs
  • MOQ:
    78 pcs
  • MOQ size:
    480 x 280 x 130 mm
  • MOQ weight:
    3.1 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    CS16328_STRADELLA-IP-28-HB-S-PC

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Please note that due to varying asymmetric chip locations the exact source of light is not always located at the center of the LED packet. If maximum uniformity is required LEDiL recommends rotating such LEDs on the PCB in a regular pattern for smoother results.

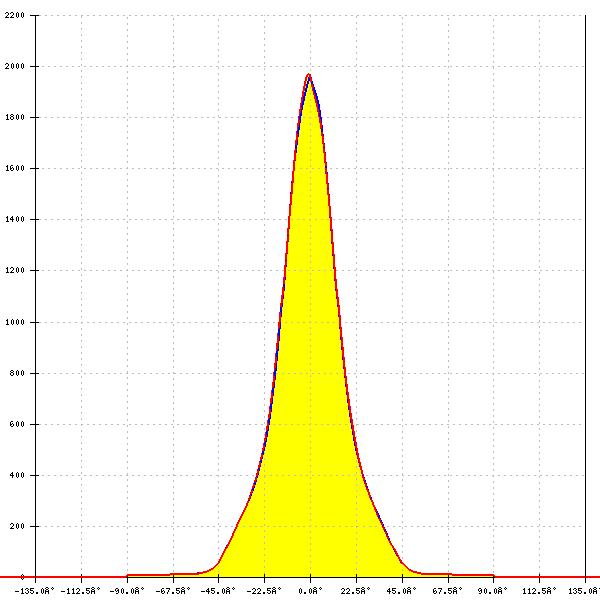

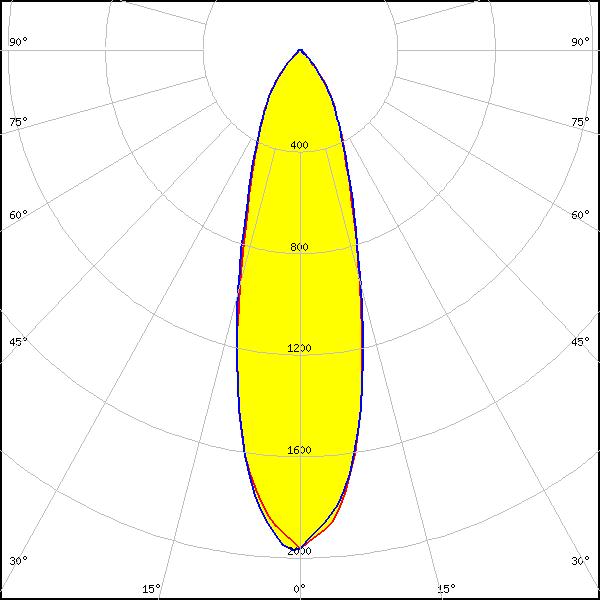

Optical results

LED: HiQLED STR28 CR JE2835 4x7 xxx
FWHM: 22°
FWTM: 71°
Peak intensity: 1.900 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

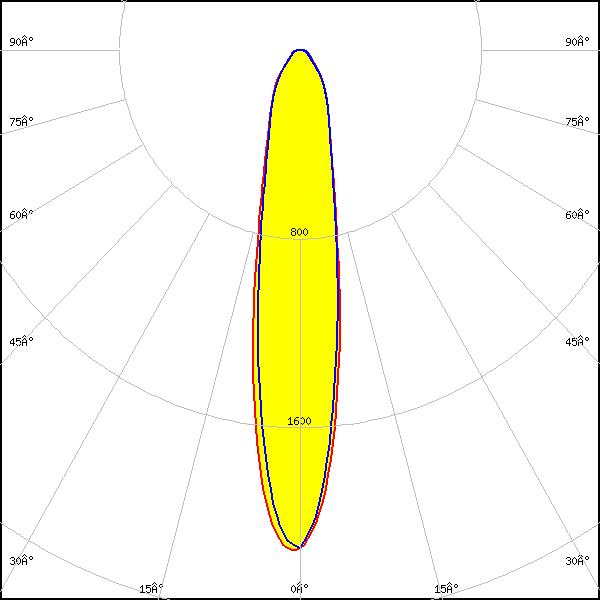

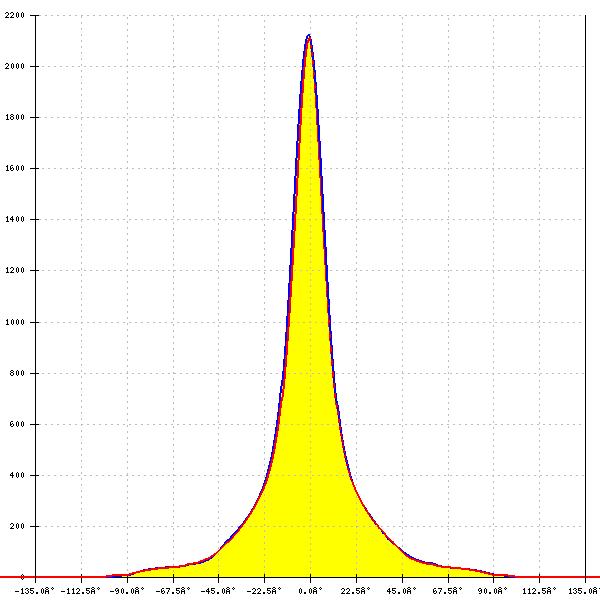

LED: HiQLED STR28 CR JK3030 4x7 xxx
FWHM: 20°
FWTM: 65°
Peak intensity: 2.100 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

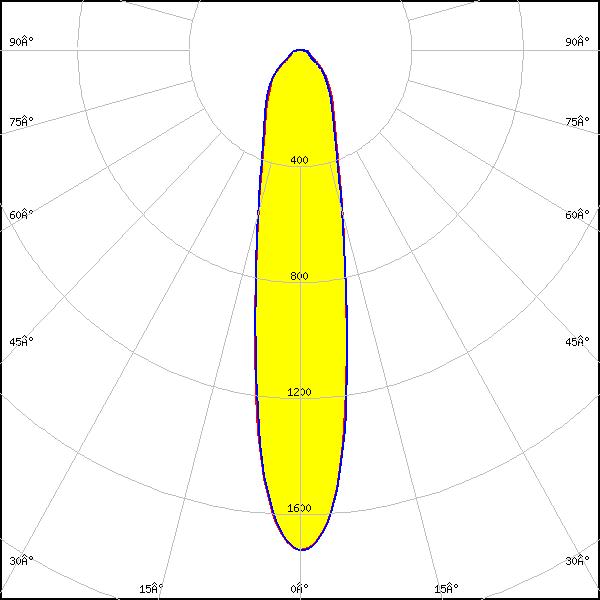

LED: QUICK FLUX STR28 XD2x14 xxx G8
FWHM: 22°
FWTM: 78°
Peak intensity: 1.700 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

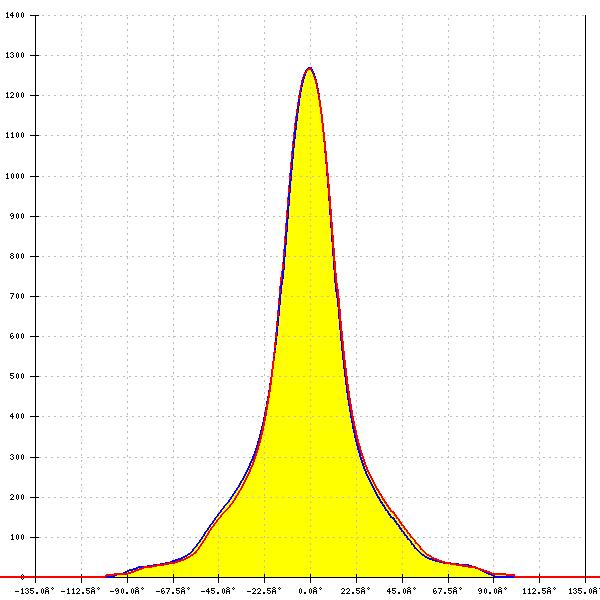

LED: QUICK FLUX STR28 XP2x14 xxx G7
FWHM: 30°
FWTM: 82°
Peak intensity: 1.300 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

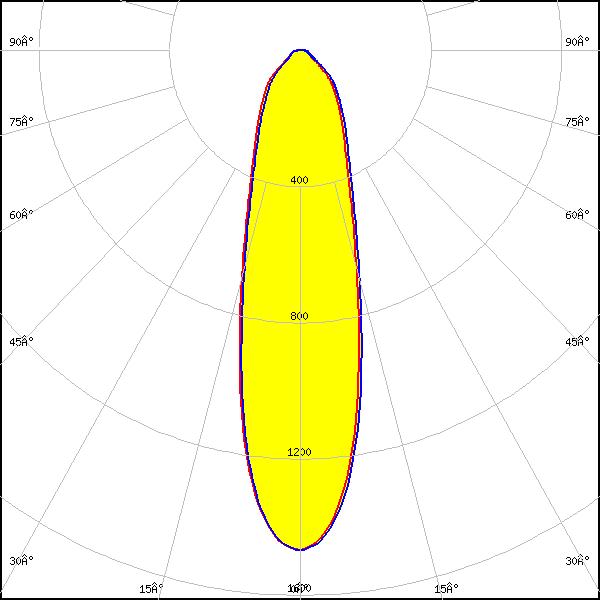

LED: QUICK FLUX STR28 XT2x14 xxx G5
FWHM: 29°
FWTM: 87°
Peak intensity: 1.500 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

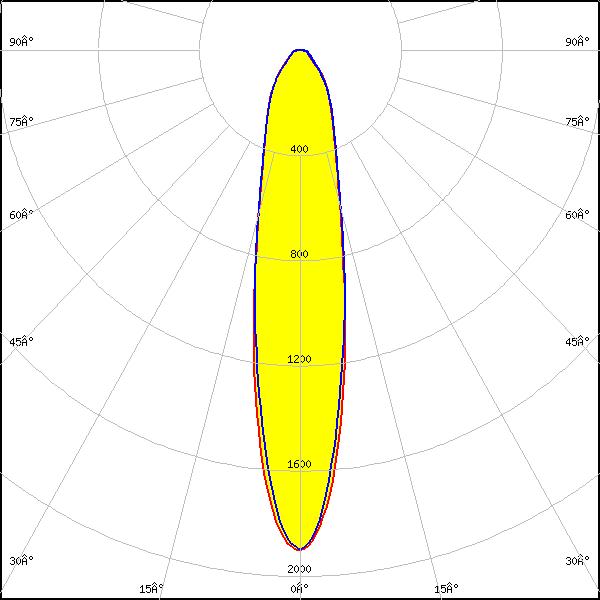

LED: J Series 2835
FWHM: 22°
FWTM: 71°
Peak intensity: 1.900 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

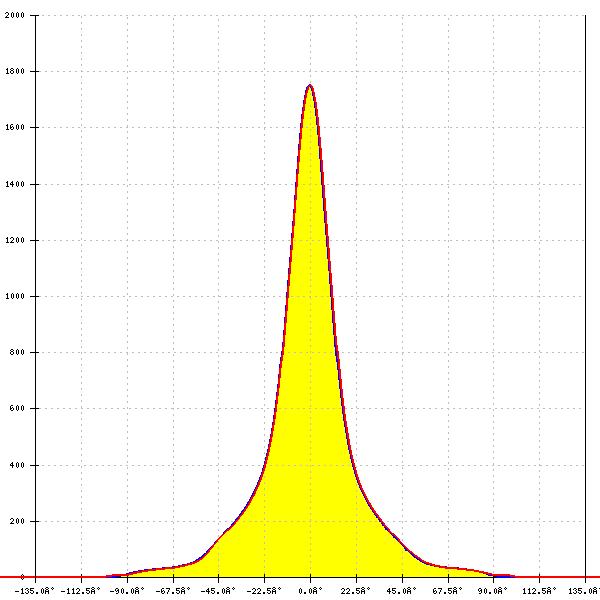

LED: J Series 3030
FWHM: 25°
FWTM: 77°
Peak intensity: 1.751 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

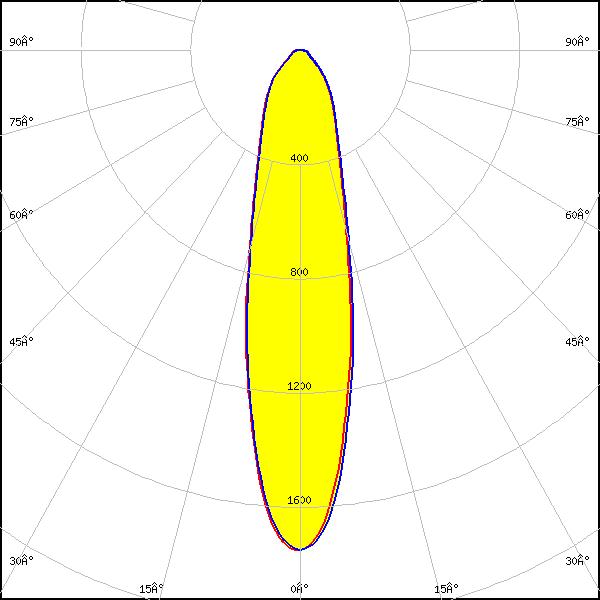

LED: J Series 3030
FWHM: 20°
FWTM: 65°
Peak intensity: 2.100 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

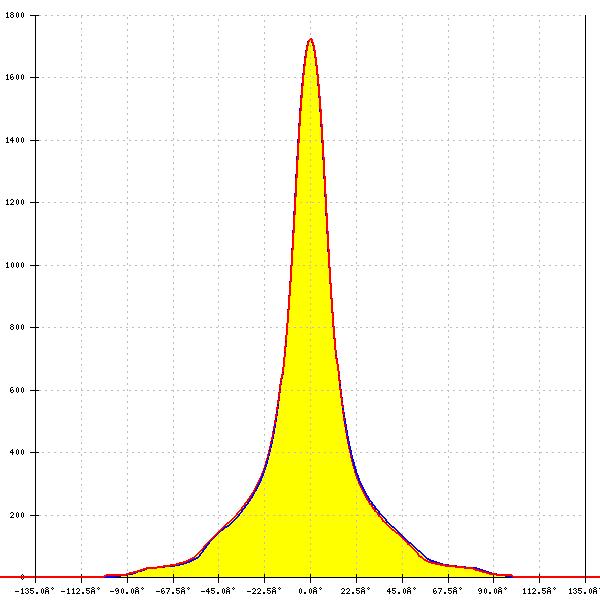

LED: XD16
FWHM: 22°
FWTM: 78°
Peak intensity: 1.700 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

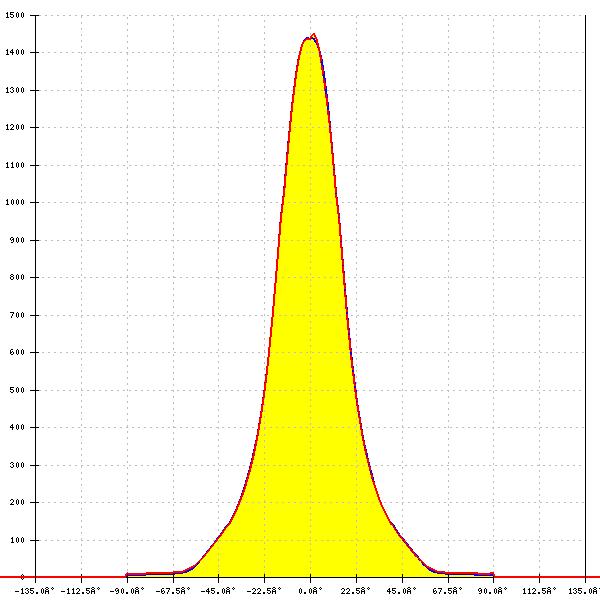

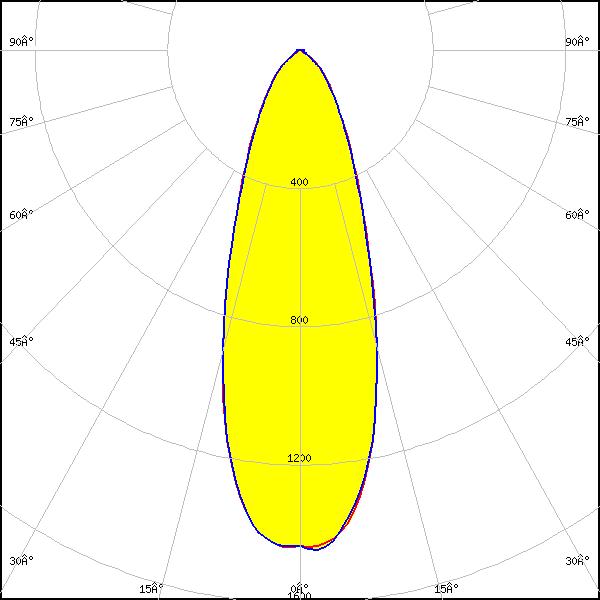

LED: XP-G2 HE
FWHM: 36°
FWTM: 80°
Peak intensity: 1.457 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

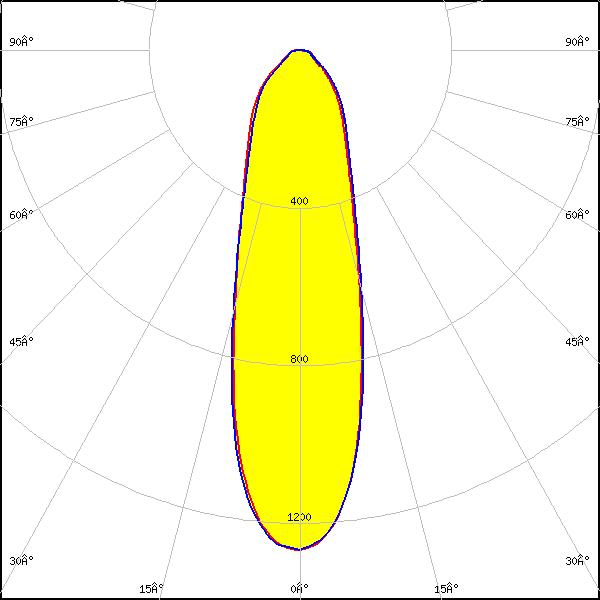

LED: XP-G3
FWHM: 30°
FWTM: 93°
Peak intensity: 1.300 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

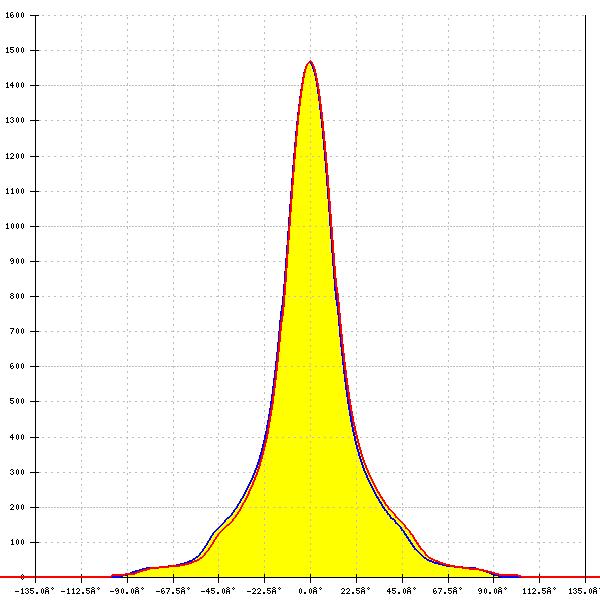

LED: XT-E
FWHM: 29°
FWTM: 87°
Peak intensity: 1.500 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

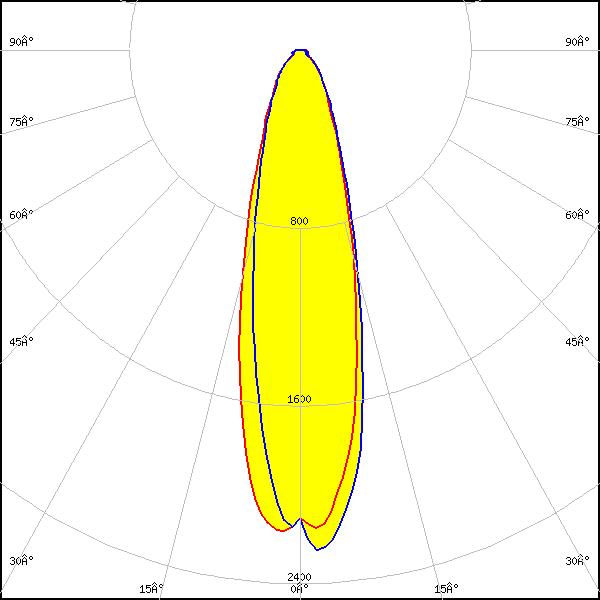

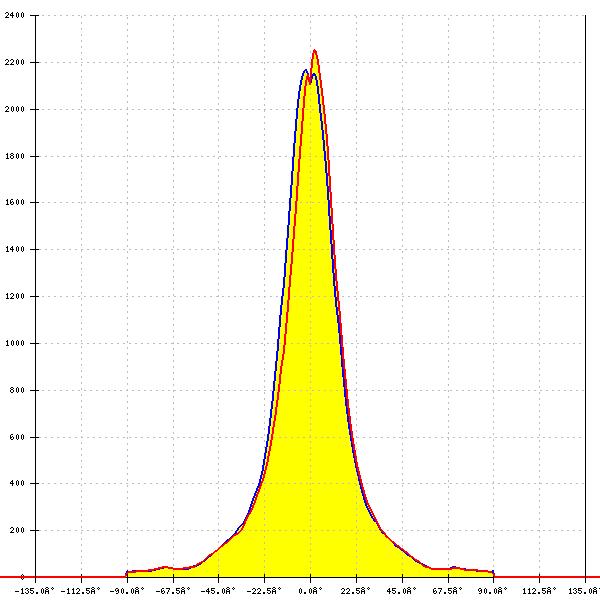

LED: LUXEON 3030 2D (Round LES)
FWHM: 25°
FWTM: 65°
Peak intensity: 2.204 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

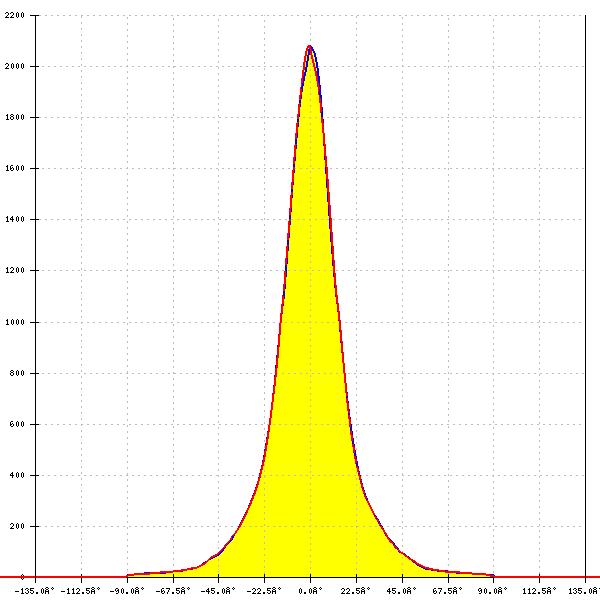

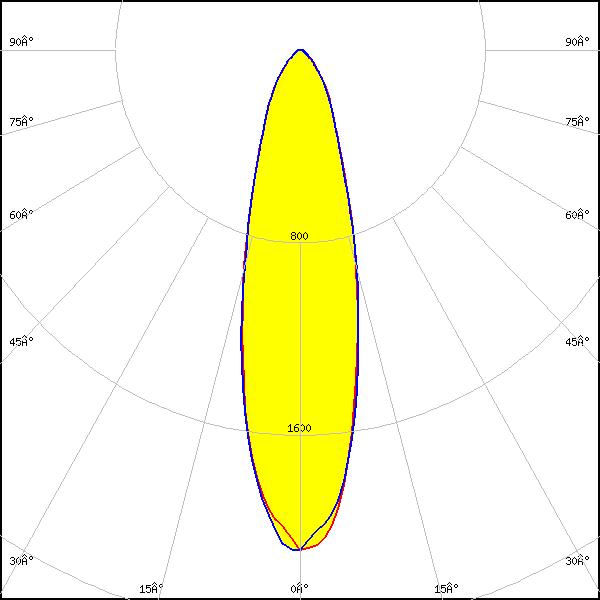

LED: NF2x757G
FWHM: 27°
FWTM: 68°
Peak intensity: 2.150 cd/lm
Efficiency: 91 %
LEDs/each optic: 1
Light colour/type: White

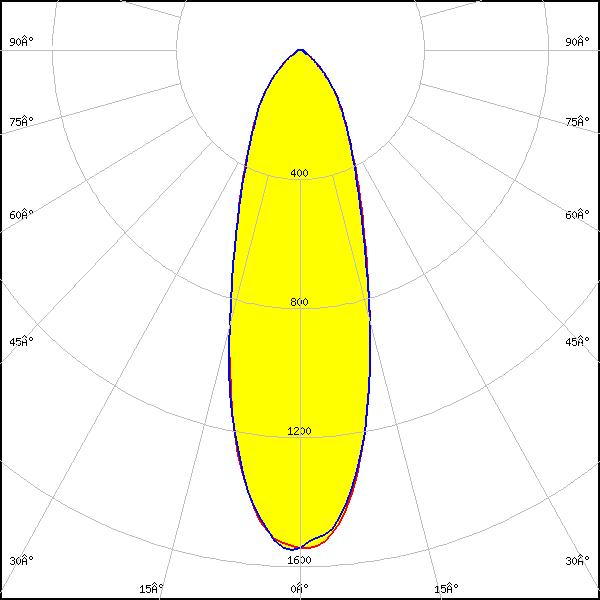

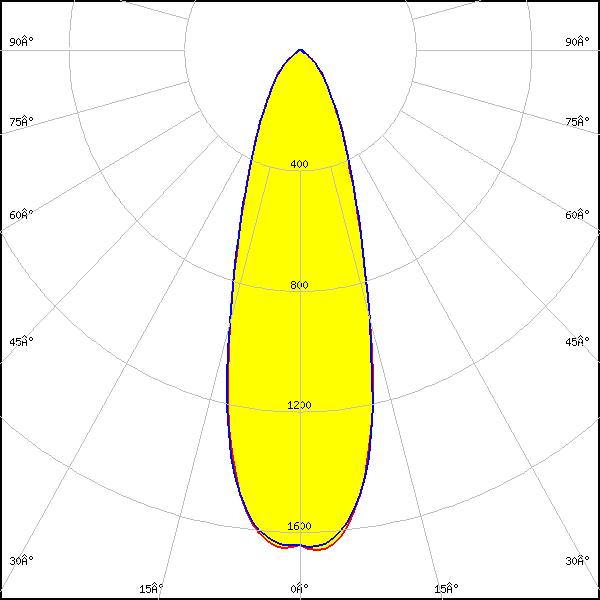

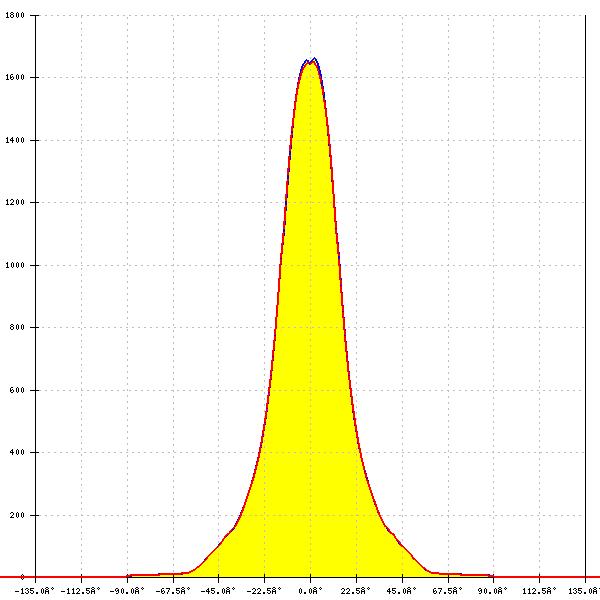

LED: NVSW219F
FWHM: 32°
FWTM: 74°
Peak intensity: 1.674 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

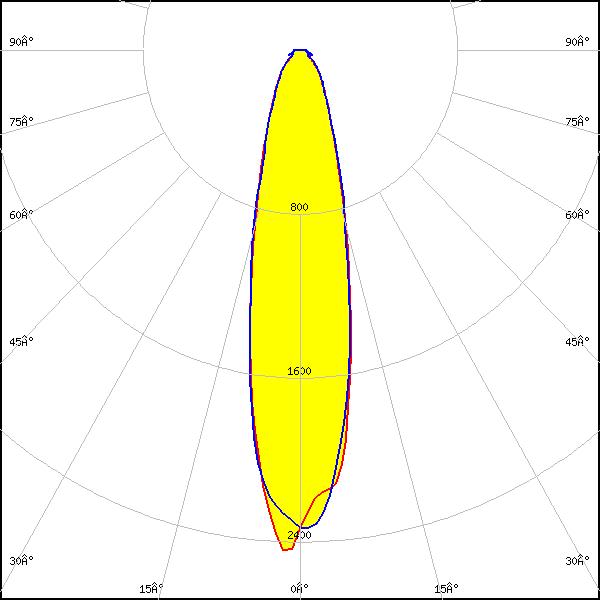

LED: NVSxE21A
FWHM: 23°
FWTM: 62°
Peak intensity: 2.384 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White

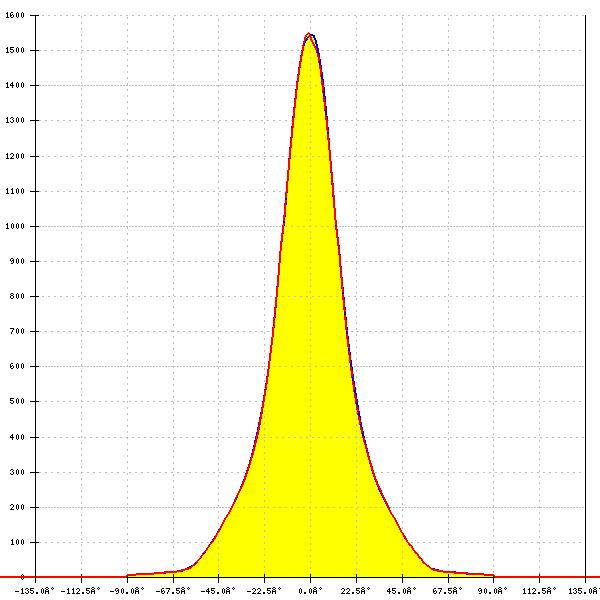

LED: NVSxx19B/NVSxx19C
FWHM: 34°
FWTM: 84°
Peak intensity: 1.558 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

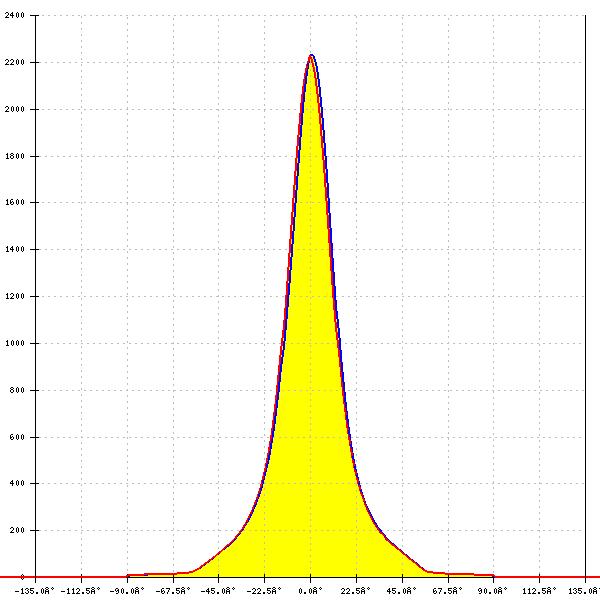

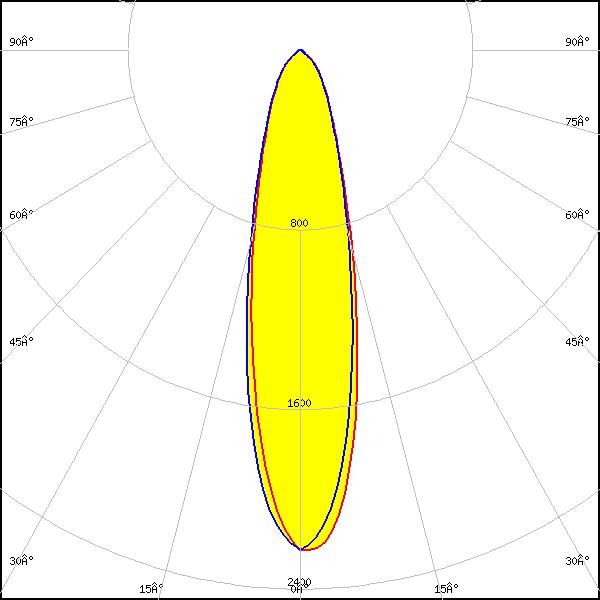

LED: Duris S5 (2 chip)
FWHM: 25°
FWTM: 65°
Peak intensity: 2.235 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

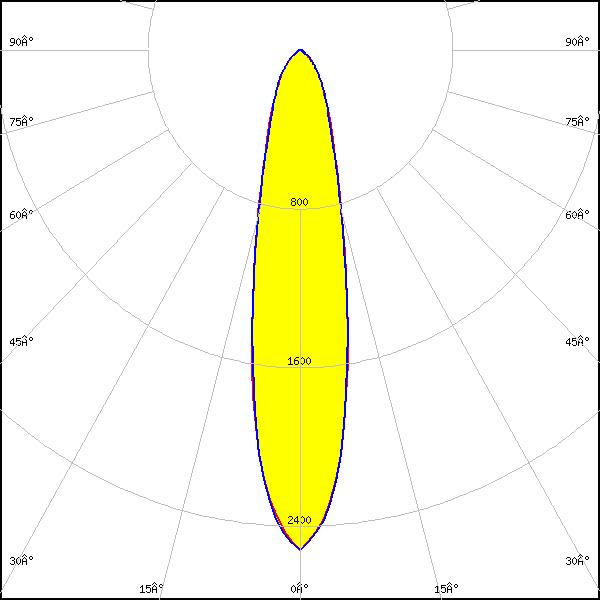

LED: OSCONIQ C 2424
FWHM: 22°
FWTM: 60°
Peak intensity: 2.521 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

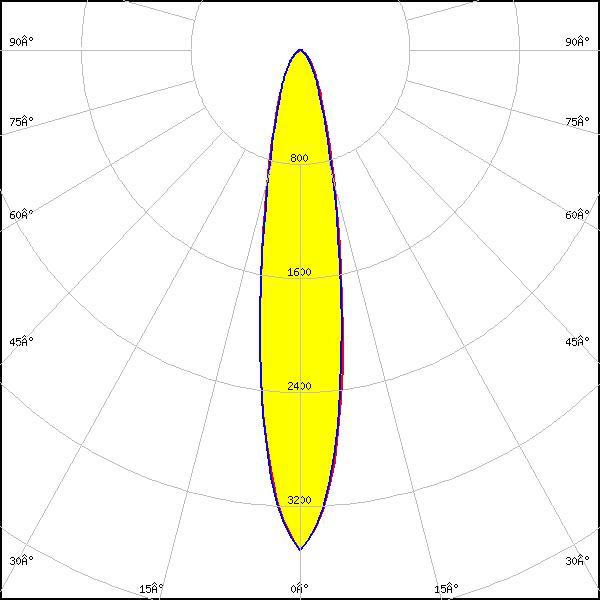

LED: OSCONIQ P 3030
FWHM: 20°
FWTM: 51°
Peak intensity: 3.508 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

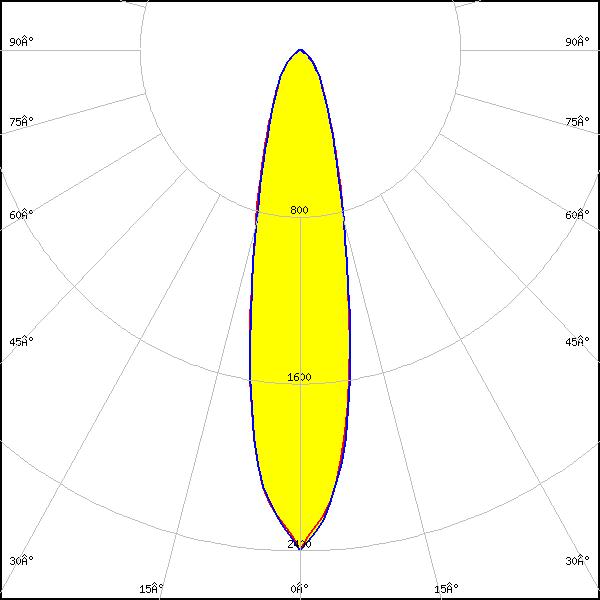

LED: OSCONIQ P 3737 (2W version)
FWHM: 24°
FWTM: 60°
Peak intensity: 2.398 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

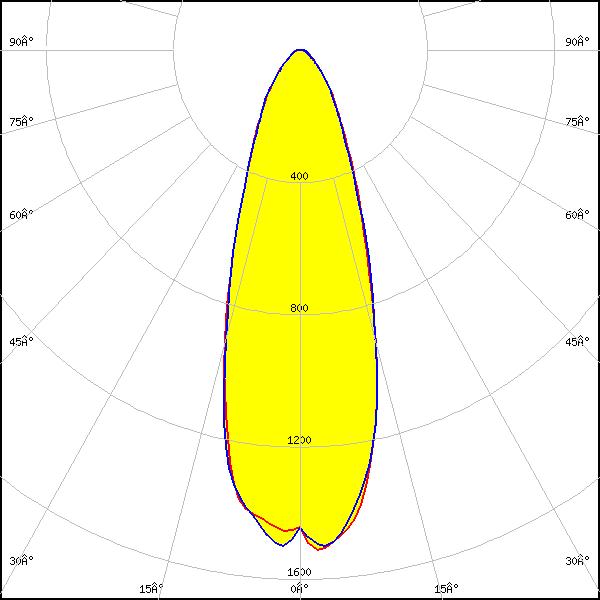

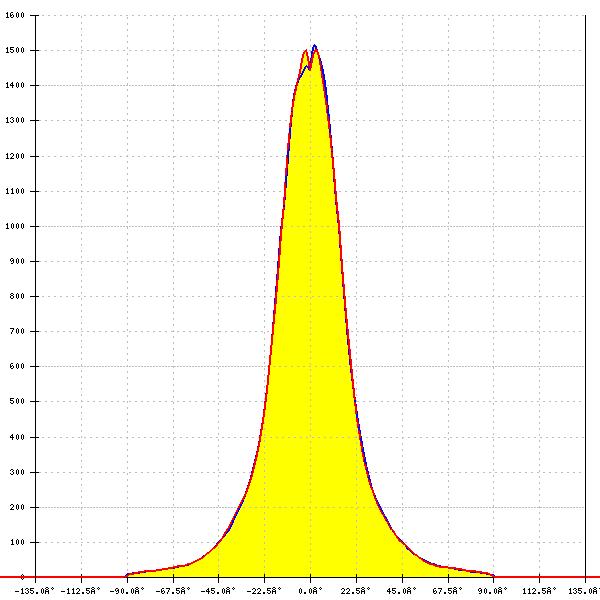

LED: OSCONIQ P 3737 (3W version)
FWHM: 34°
FWTM: 78°
Peak intensity: 1.500 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

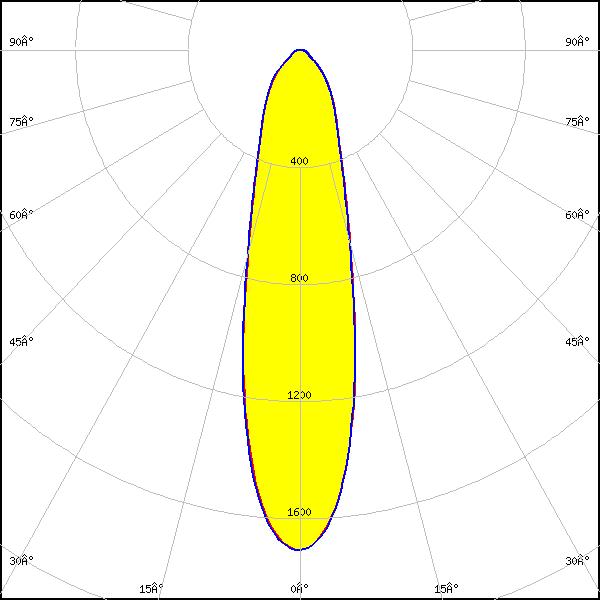

LED: OSCONIQ S 3030 (QSLR31)
FWHM: 26°
FWTM: 78°
Peak intensity: 1.708 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

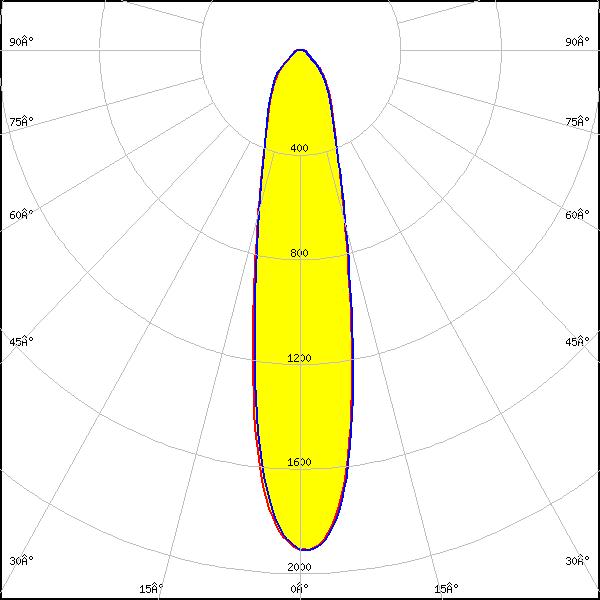

LED: OSLON Square CSSRM2/CSSRM3
FWHM: 23°
FWTM: 72°
Peak intensity: 1.914 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

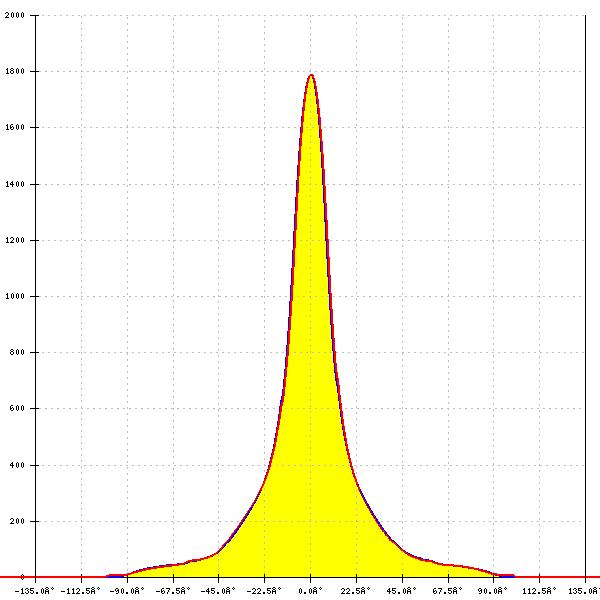

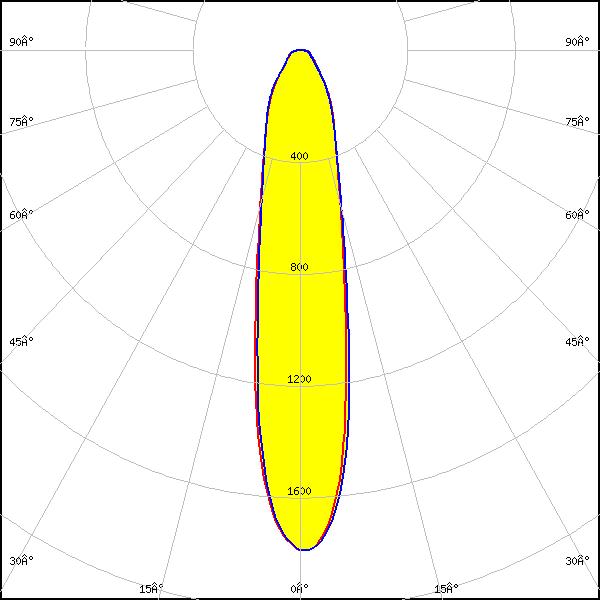

LED: HiLOM SC28 (LH181B)
FWHM: 21°
FWTM: 70°
Peak intensity: 1.800 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

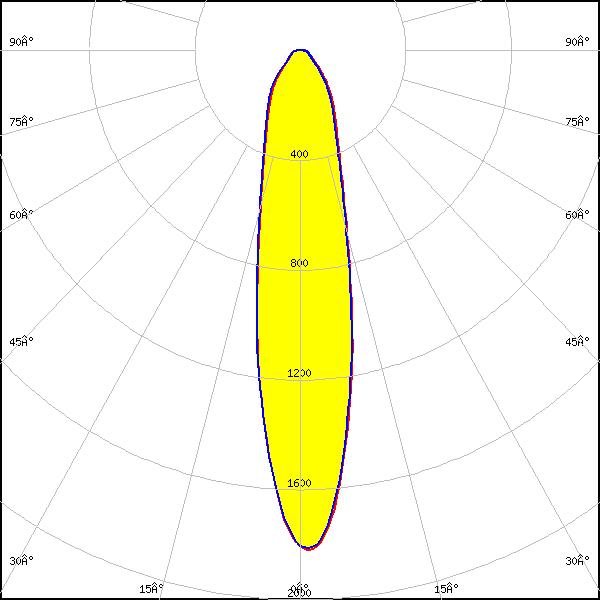

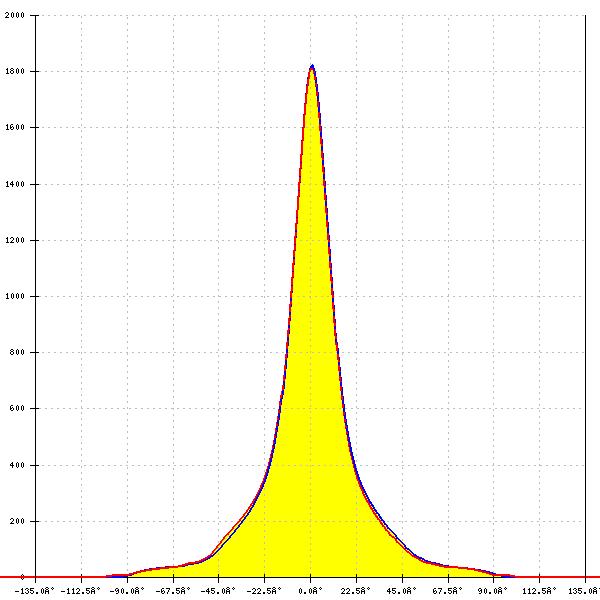

LED: HiLOM SM28 (LM301B)
FWHM: 23°
FWTM: 73°
Peak intensity: 1.800 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

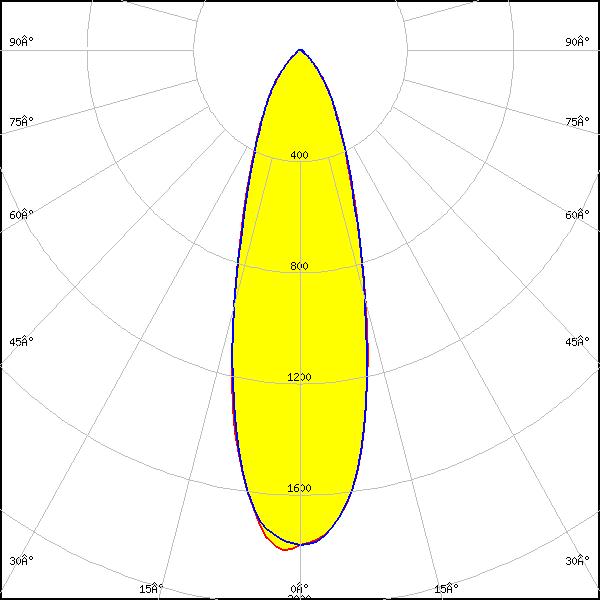

LED: LH351B
FWHM: 32°
FWTM: 73°
Peak intensity: 1.805 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

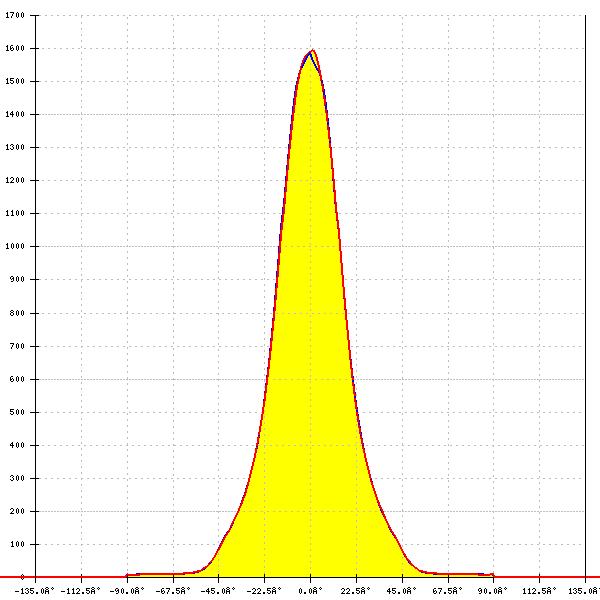

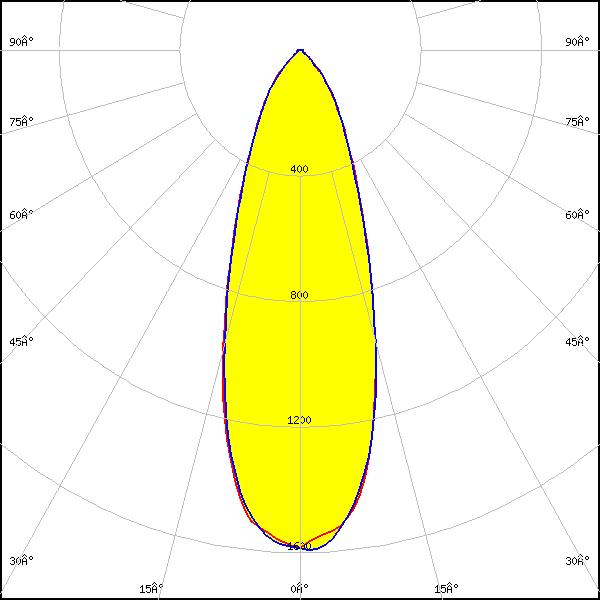

LED: LH351C
FWHM: 35°
FWTM: 78°
Peak intensity: 1.611 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

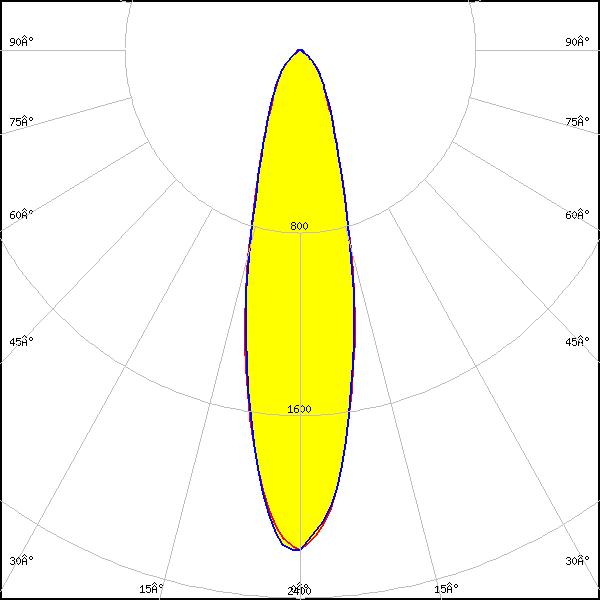

LED: LM301Z Plus
FWHM: 26°
FWTM: 64°
Peak intensity: 2.204 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

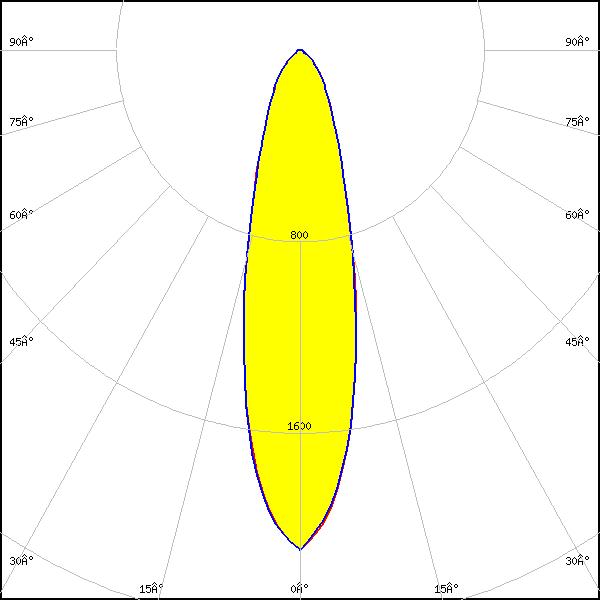

LED: SEOUL 3030
FWHM: 26°
FWTM: 68°
Peak intensity: 2.090 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

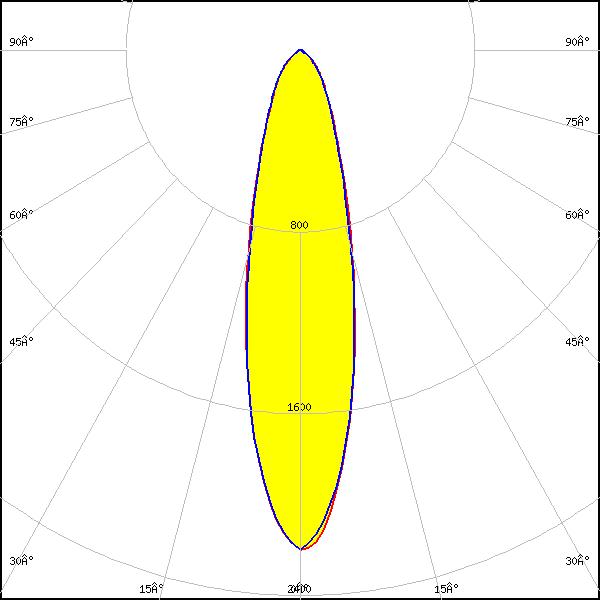

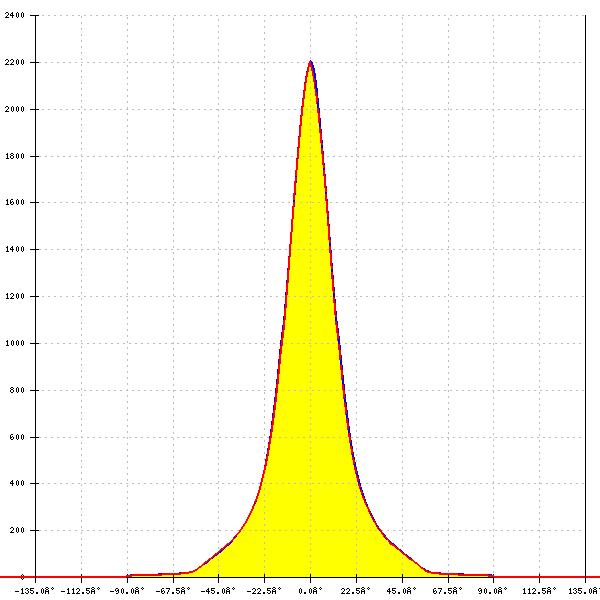

LED: SEOUL DC 3030C
FWHM: 26°
FWTM: 66°
Peak intensity: 2.202 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

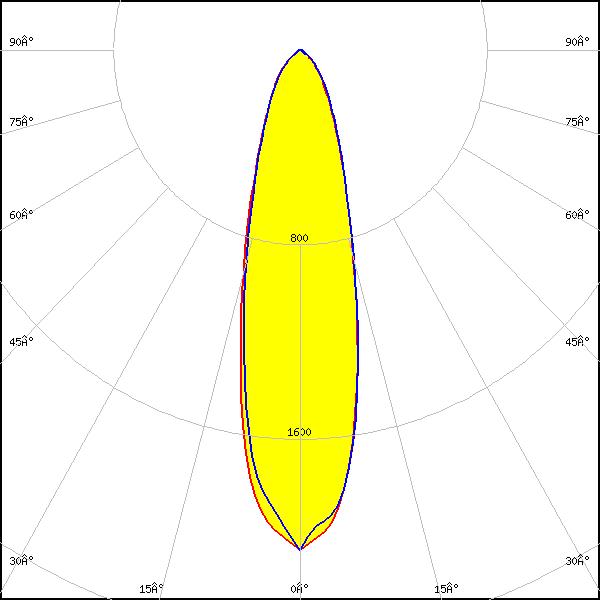

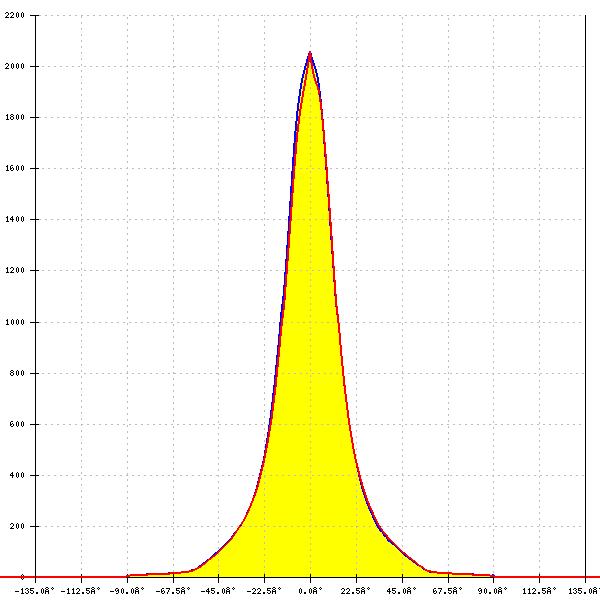

LED: Z5M1/Z5M2
FWHM: 27°
FWTM: 67°
Peak intensity: 2.070 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

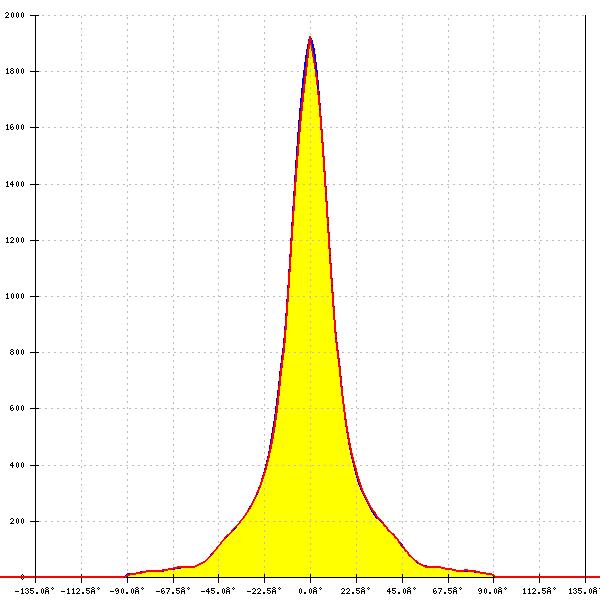

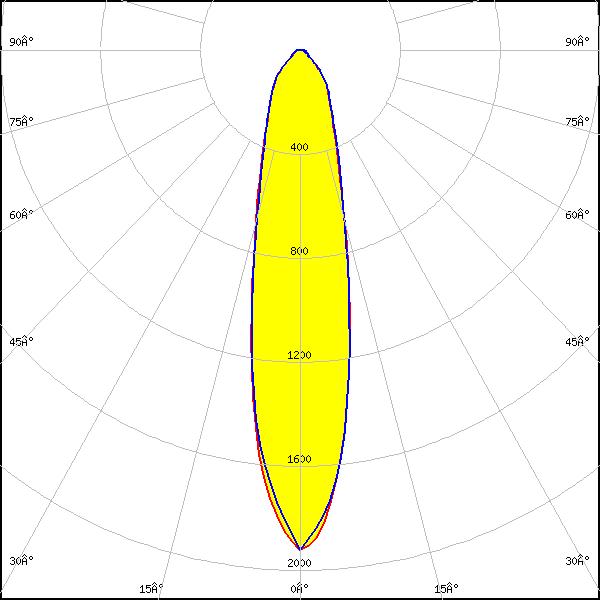

LED: Z8Y19
FWHM: 24°
FWTM: 71°
Peak intensity: 1.920 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

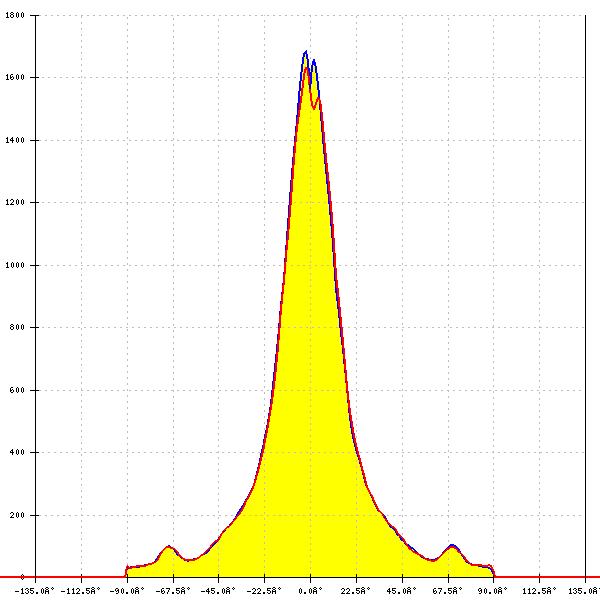

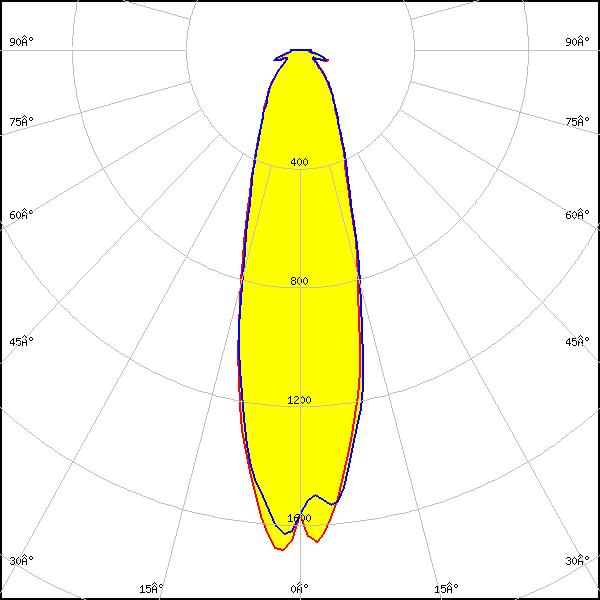

LED: Z8Y22
FWHM: 28°
FWTM: 78°
Peak intensity: 1.629 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
