CA16206_SURI-RS
Print

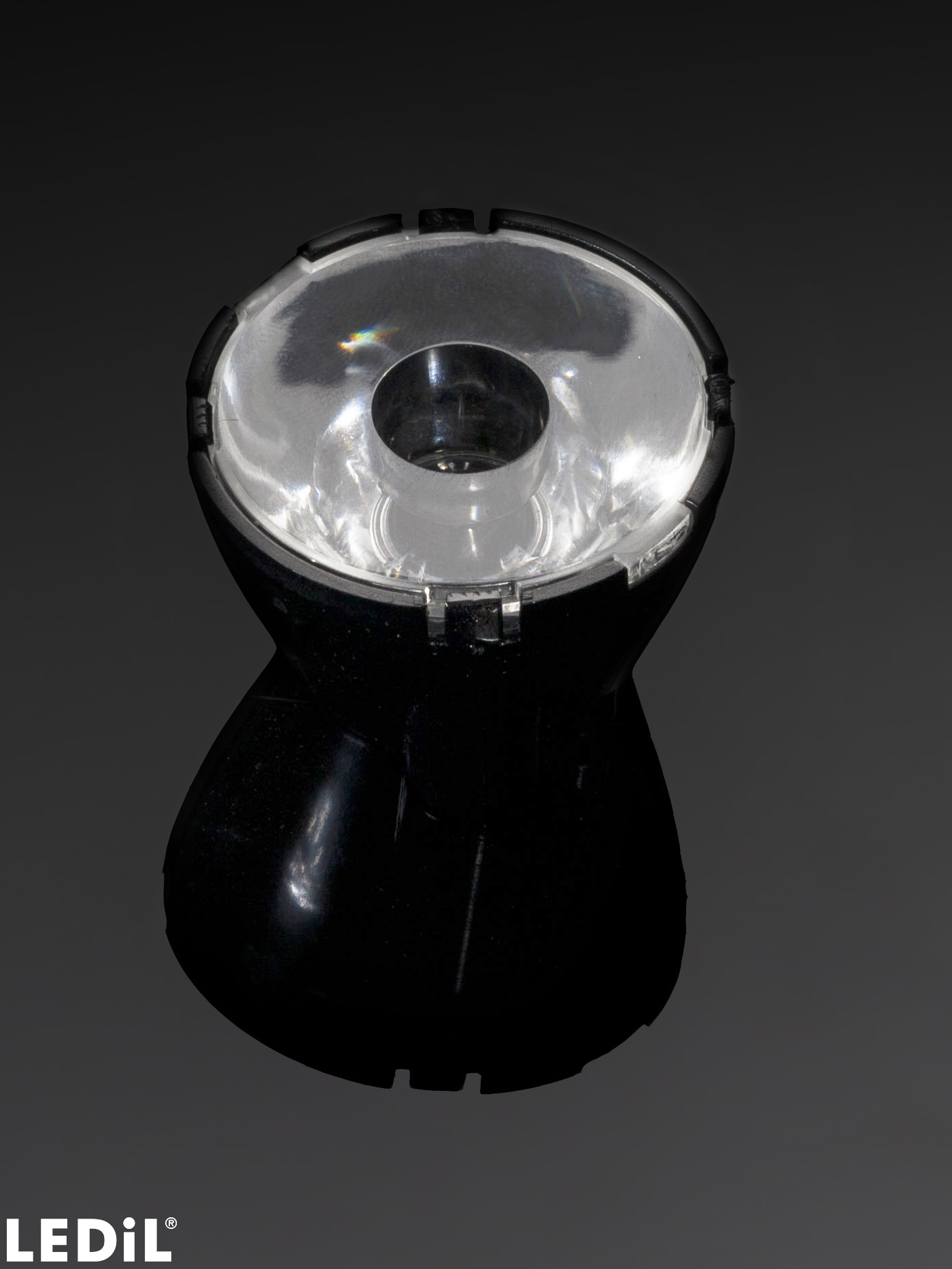

~6° real spot beam. Assembly with holder and installation tape.
Specification
-
Dimensions:38 mm
-
Height:24.00 mm
-
Fastening:tape, pin
-
Colour:black
-
RoHS and REACH compliant:Yes
Component Materials
- SURI-RSSingle lensPMMA
- GABRIELLA-MIDI-HLDHolderPC
- GABRIELLA-MIDI-TAPETapeAcryl tape
- Request material files from Tech Support
WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov
Ordering information
-
Quantity in box:500 pcs
-
Box size:476 x 273 x 292 mm
-
Box weight:11.7 kg
-
MPQ:50 pcs
-
MOQ:100 pcs
-
MOQ size:480 x 280 x 70 mm
-
MOQ weight:2.3 kg
Documents
- Family datasheet
- Product datasheet
- 2D mechanical drawing
- Request a 3D mechanical model
Related Content

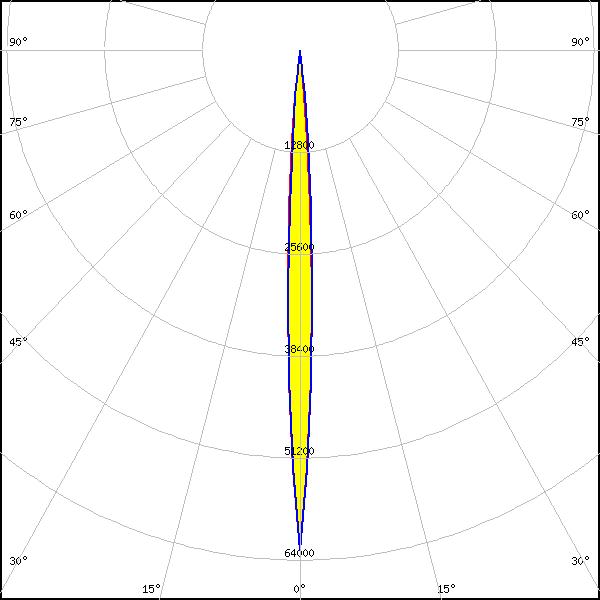

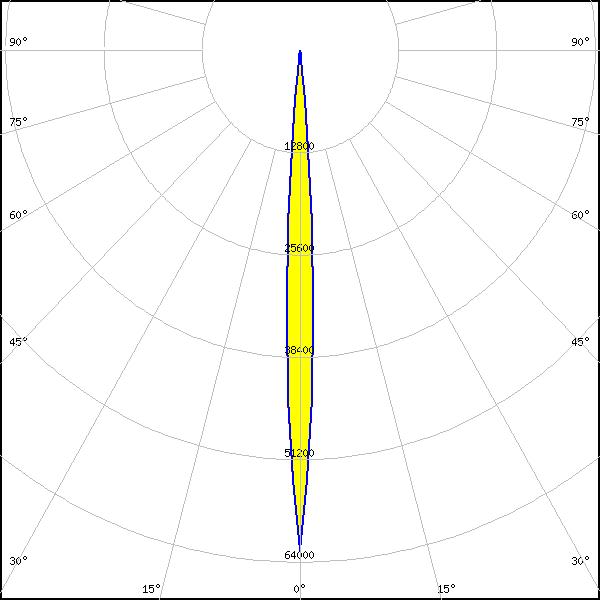

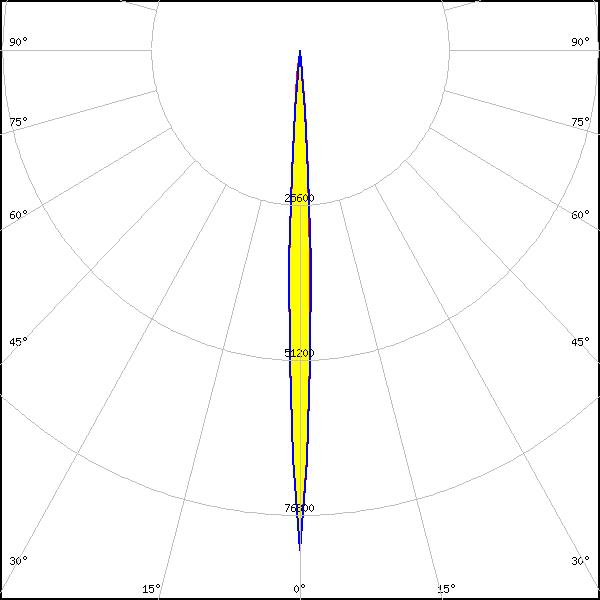

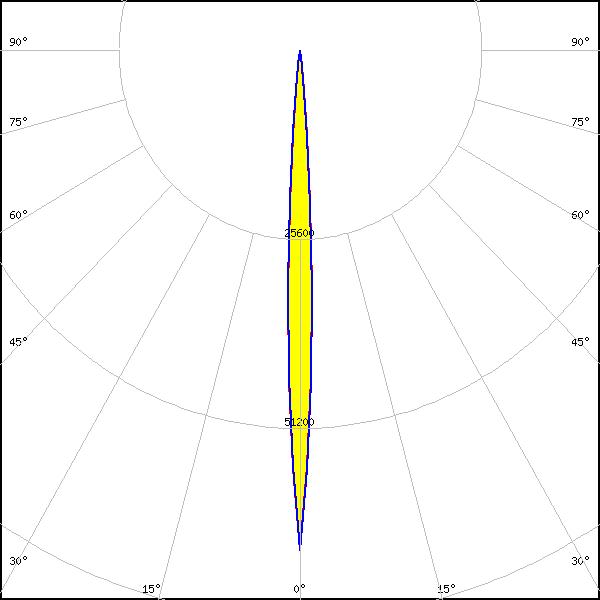

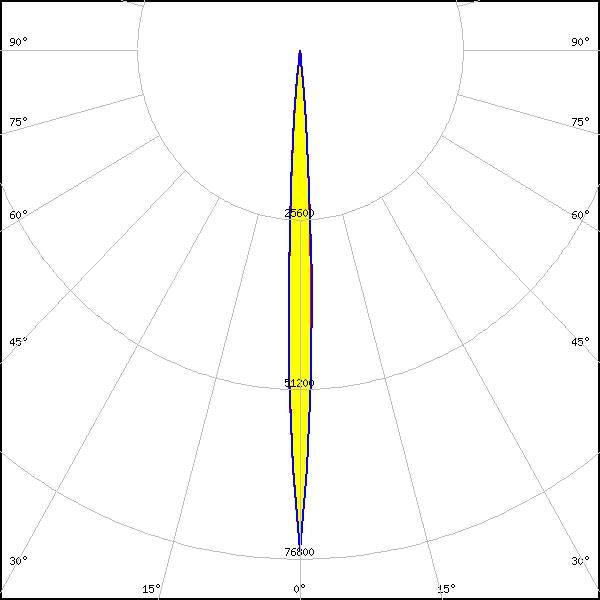

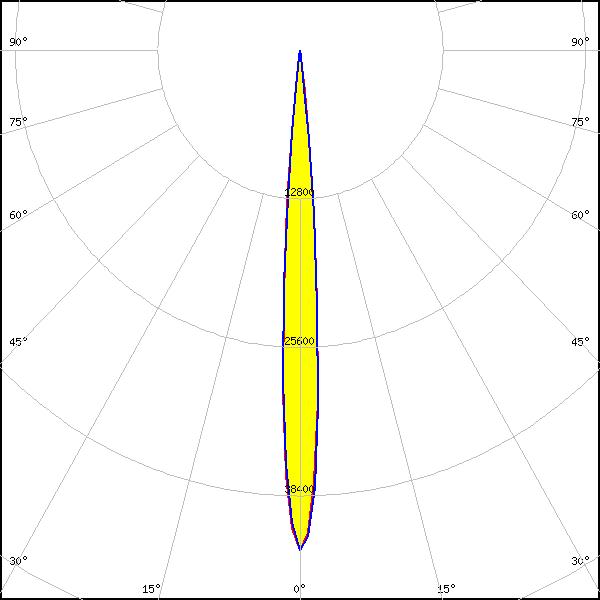

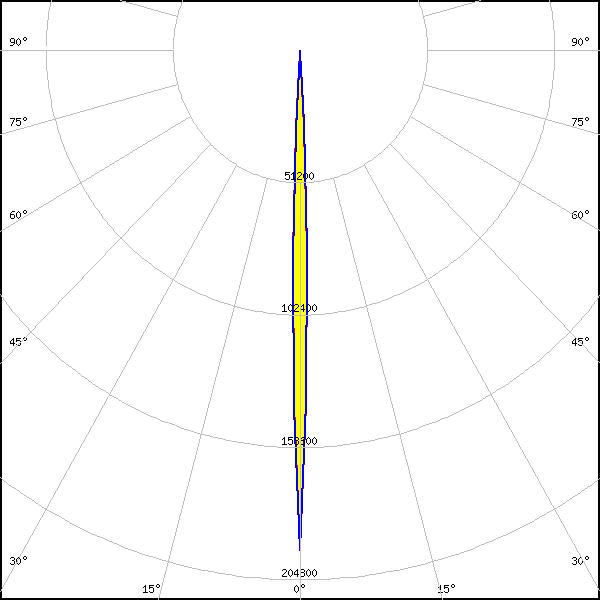

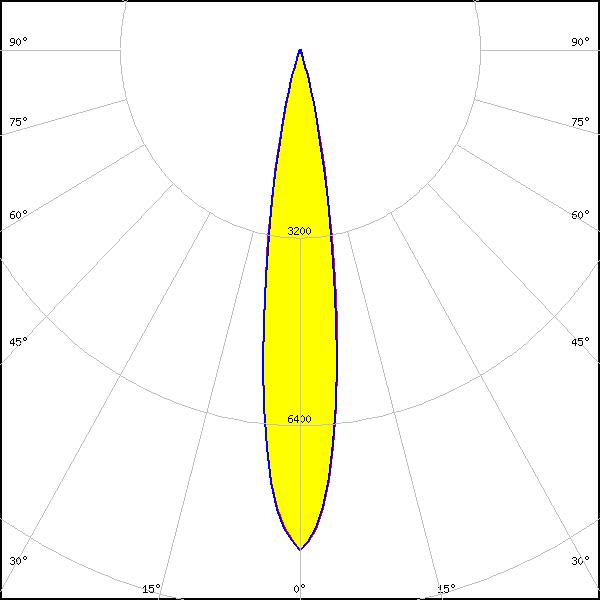

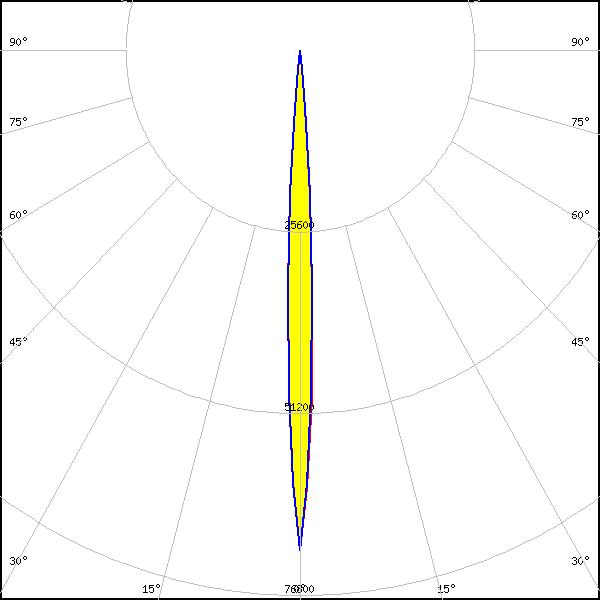

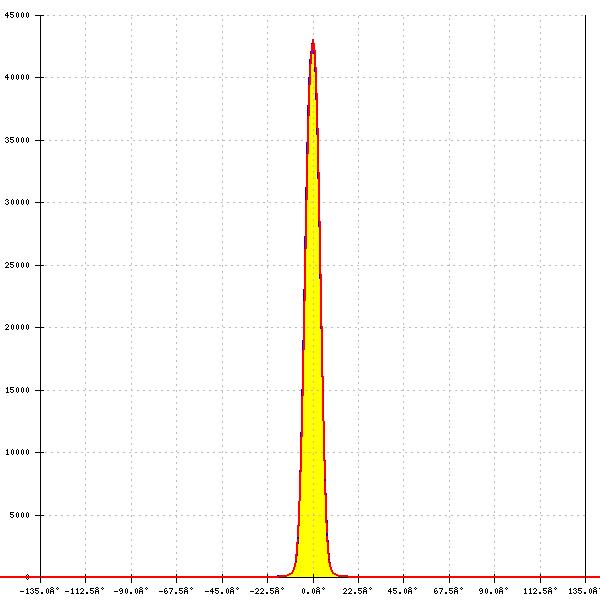

Optical results

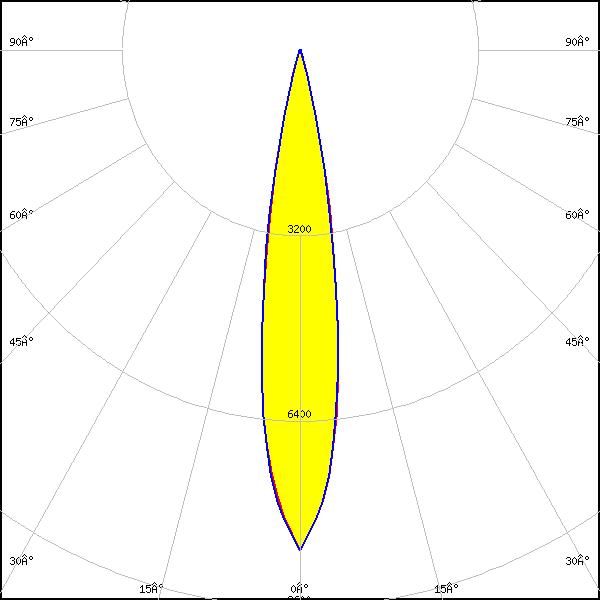

LED:
MHD-E/G
FWHM:
18°
FWTM:
30°
Peak intensity:
8.629 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

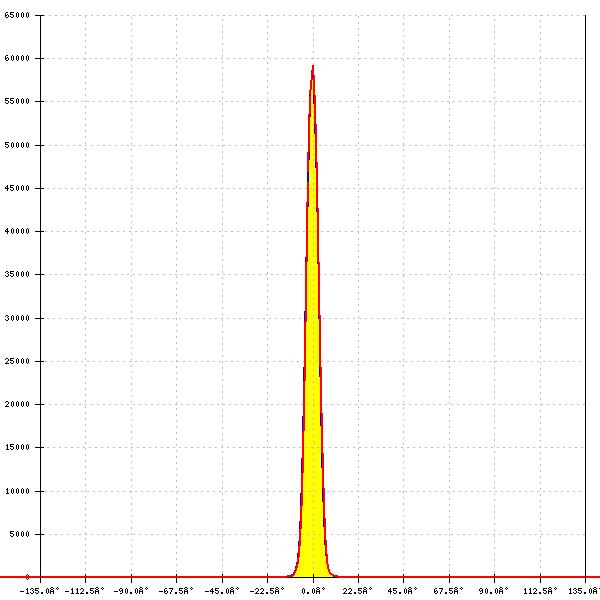

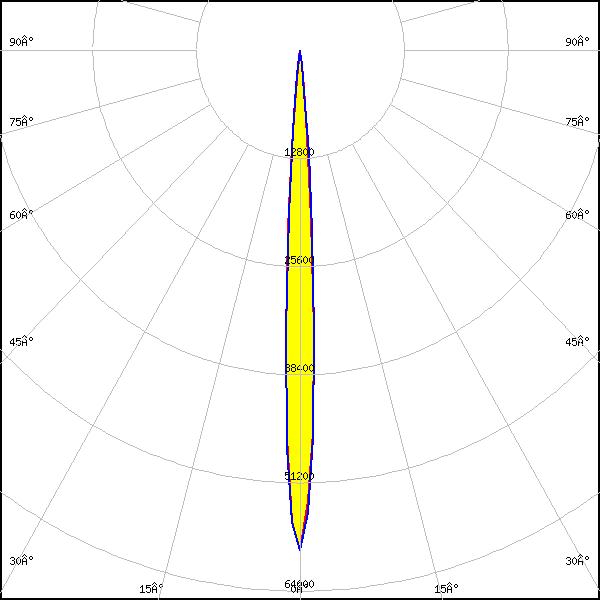

LED:
XB-H
FWHM:
6°
FWTM:
12°
Peak intensity:
59.186 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

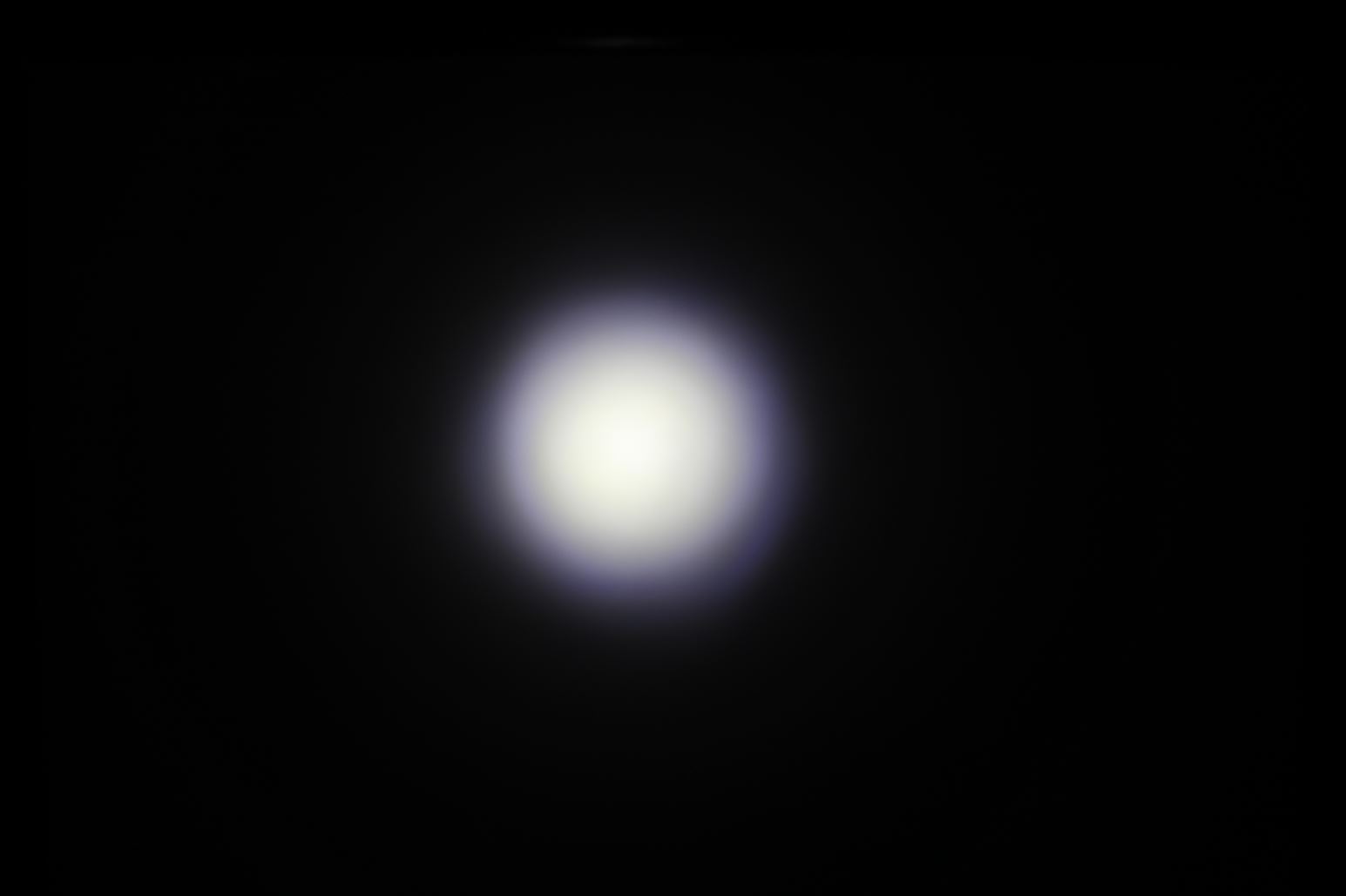

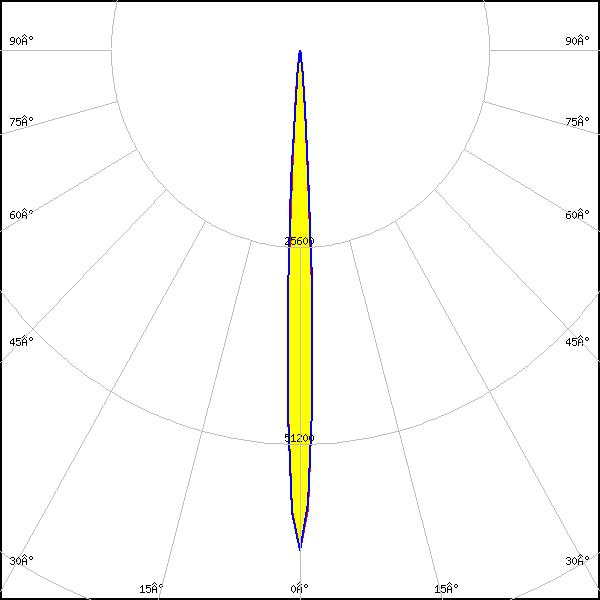

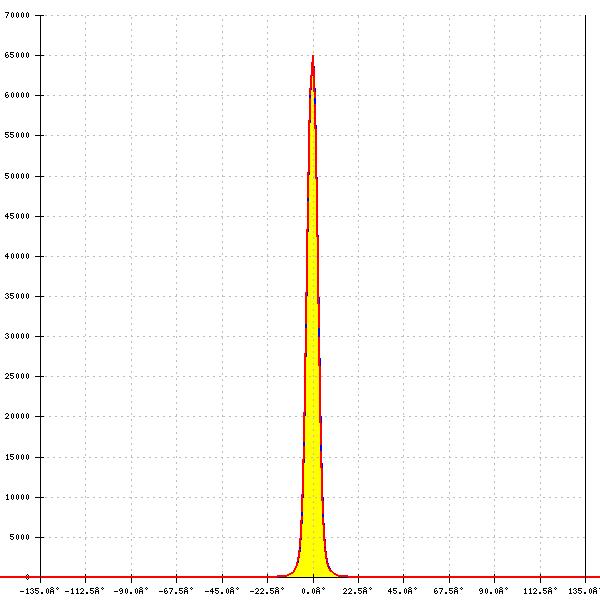

LED:
XD16
FWHM:
6°
FWTM:
11°
Peak intensity:
64.970 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

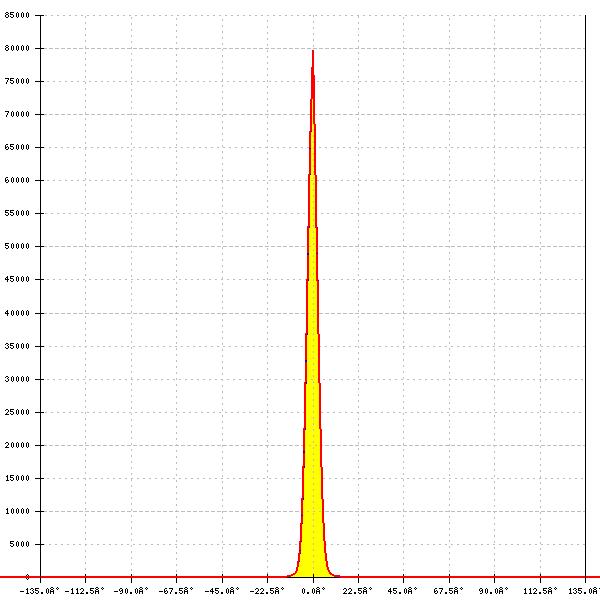

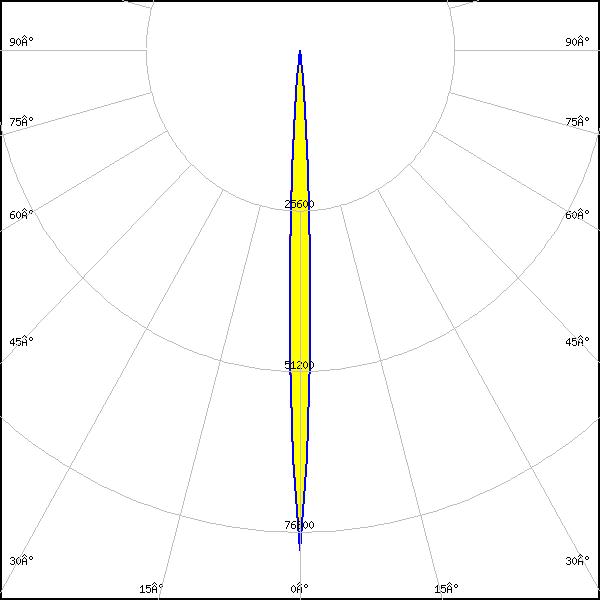

LED:
XE-G
FWHM:
6°
FWTM:
10°
Peak intensity:
79.720 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

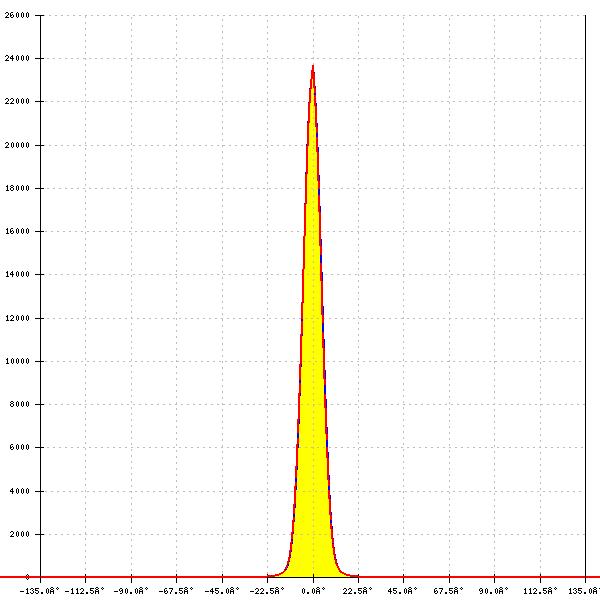

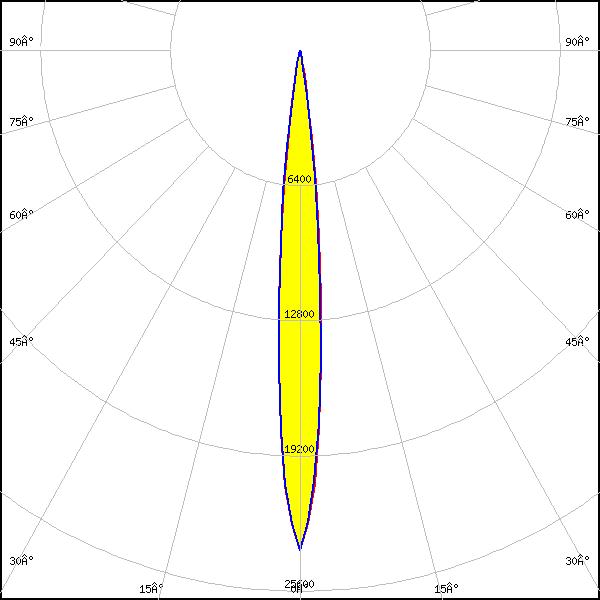

LED:
XHP35 HD
FWHM:
10°
FWTM:
18°
Peak intensity:
23.668 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

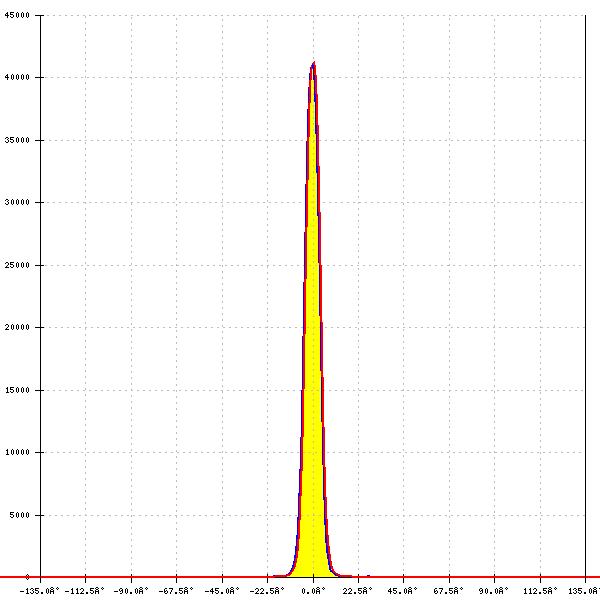

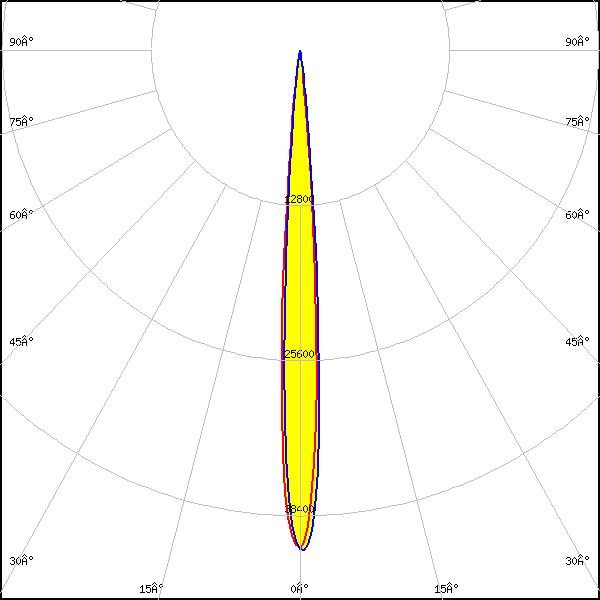

LED:
XHP35 HI
FWHM:
8°
FWTM:
13°
Peak intensity:
41.000 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

LED:
XHP35.2 HD
FWHM:
8°
FWTM:
18°
Peak intensity:
27.751 cd/lm
Efficiency:
87 %
LEDs/each optic:
1
Light colour/type:
White

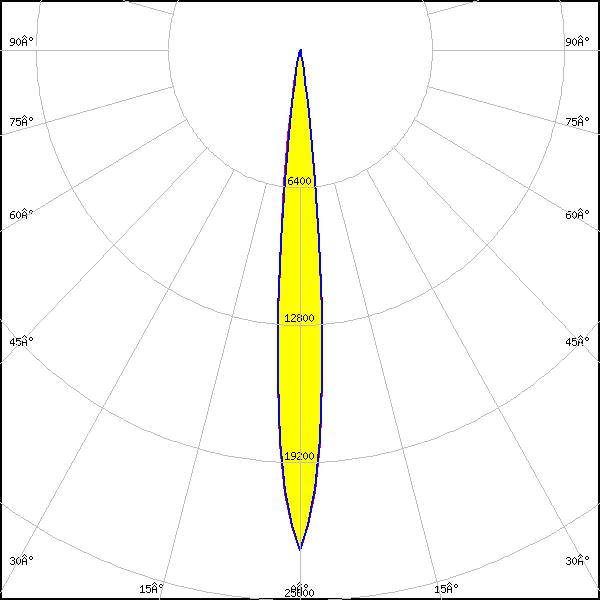

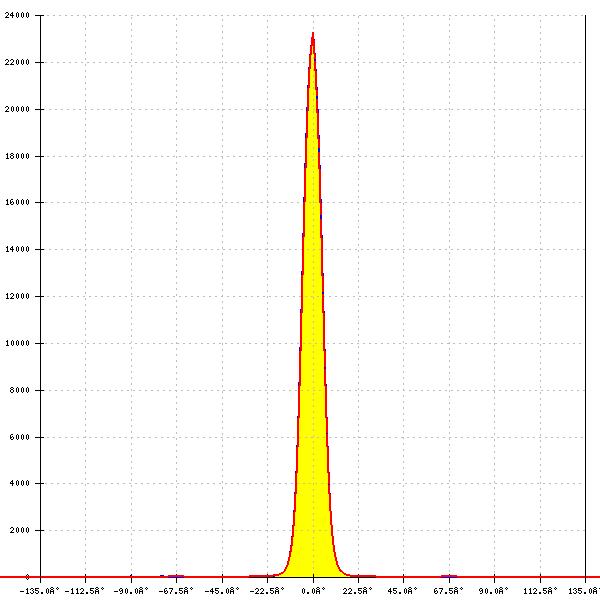

LED:
XHP50.3 HI
FWHM:
10°
FWTM:
18°
Peak intensity:
23.276 cd/lm
Efficiency:
96 %
LEDs/each optic:
1
Light colour/type:
White

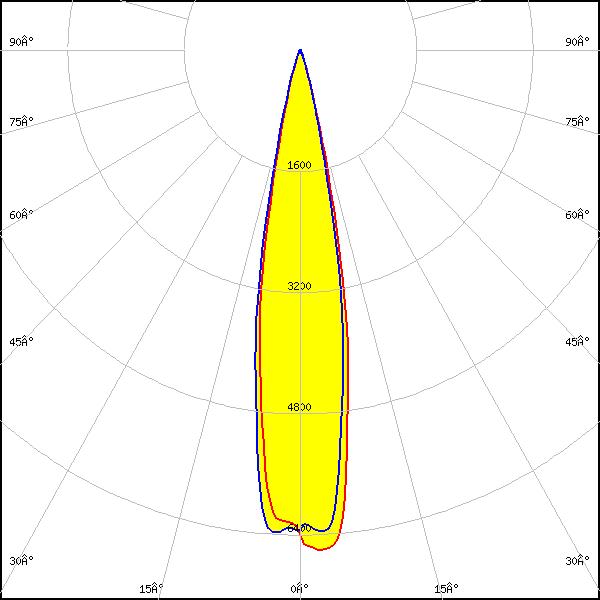

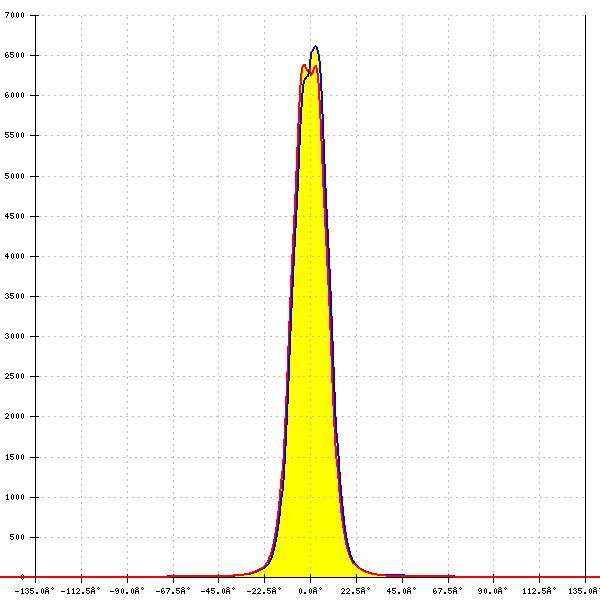

LED:
XHP70.2
FWHM:
20°
FWTM:
32°
Peak intensity:
6.600 cd/lm
Efficiency:
87 %
LEDs/each optic:
1
Light colour/type:
White

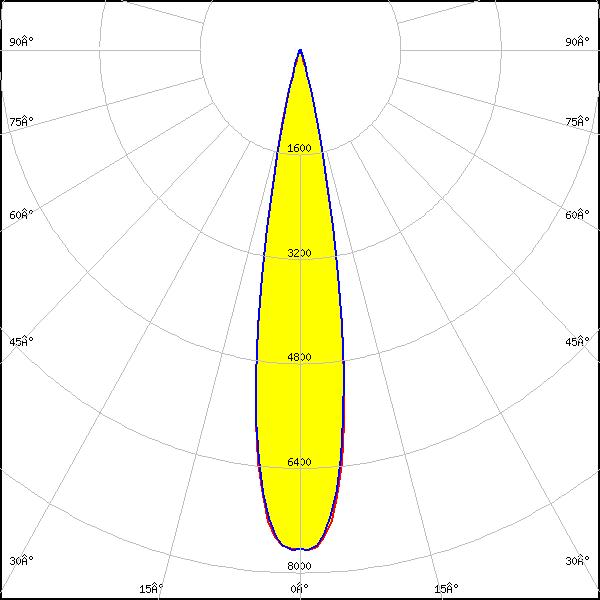

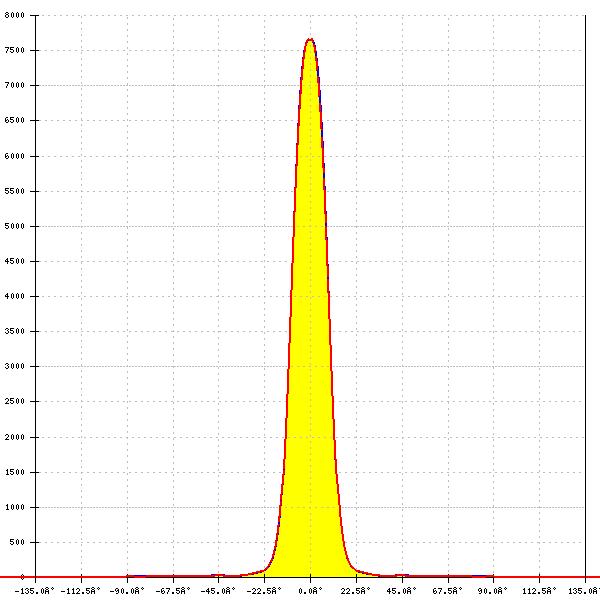

LED:
XHP70.3 HI
FWHM:
20°
FWTM:
30°
Peak intensity:
7.688 cd/lm
Efficiency:
95 %
LEDs/each optic:
1
Light colour/type:
White

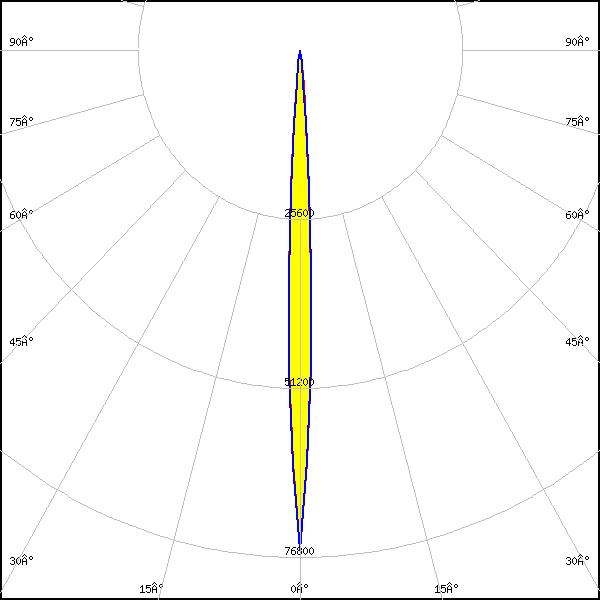

LED:
XP-E
FWHM:
6°
FWTM:
12°
Peak intensity:
75.735 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

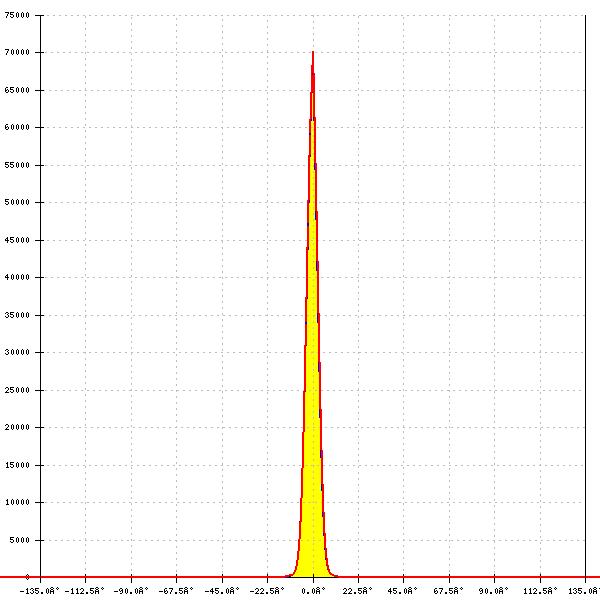

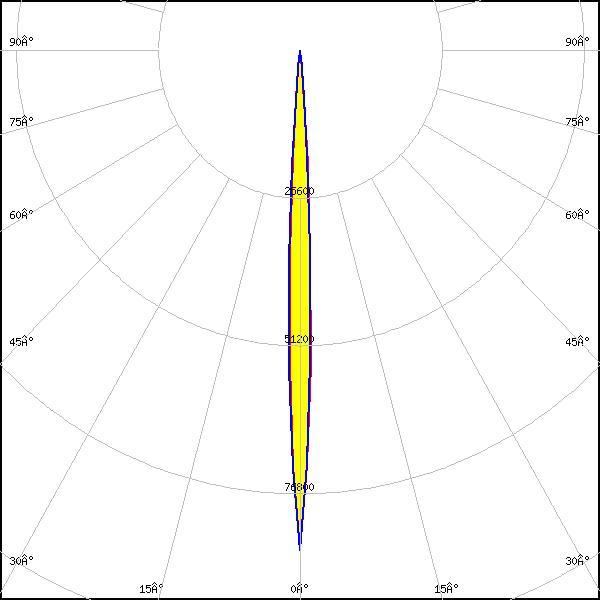

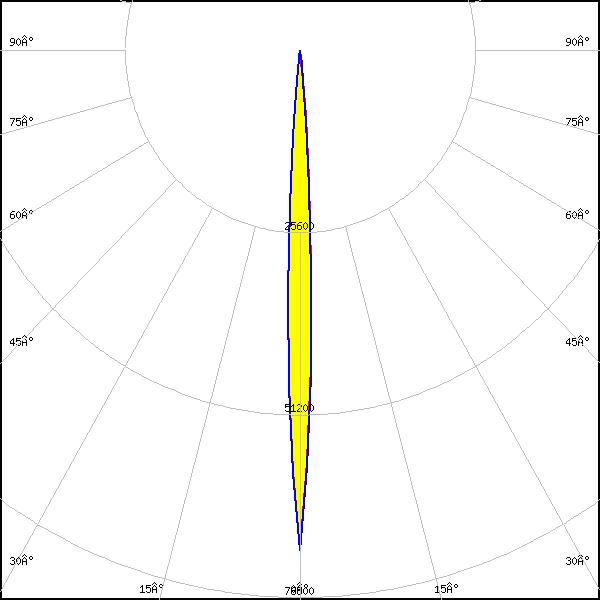

LED:
XP-E2
FWHM:
6°
FWTM:
12°
Peak intensity:
70.194 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
Red

LED:
XP-E2
FWHM:
5°
FWTM:
10°
Peak intensity:
85.000 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

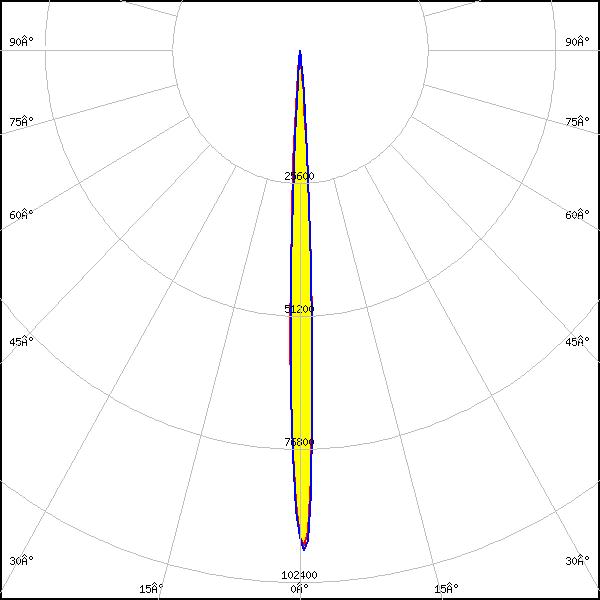

LED:
XP-E2
FWHM:
5°
FWTM:
9°
Peak intensity:
101.000 cd/lm
Efficiency:
93 %
LEDs/each optic:
1
Light colour/type:
Green

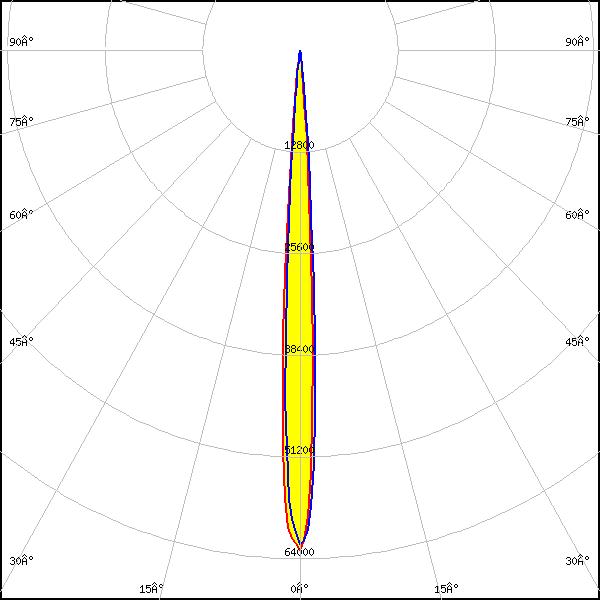

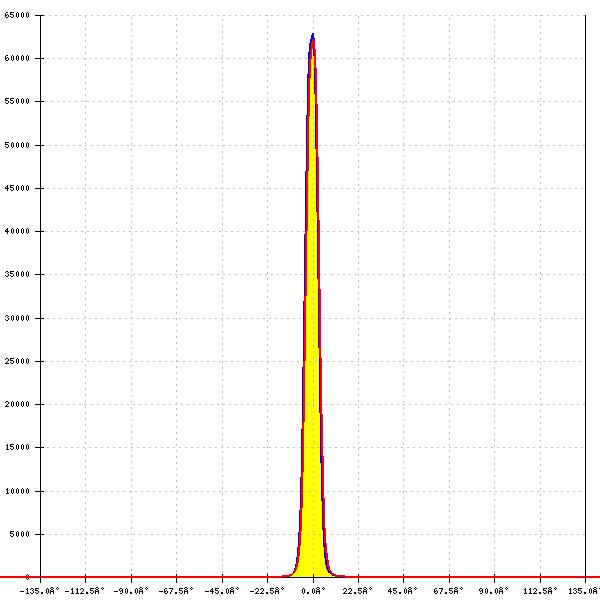

LED:
XP-G2
FWHM:
7°
FWTM:
11°
Peak intensity:
63.100 cd/lm
Efficiency:
94 %
LEDs/each optic:
1
Light colour/type:
White

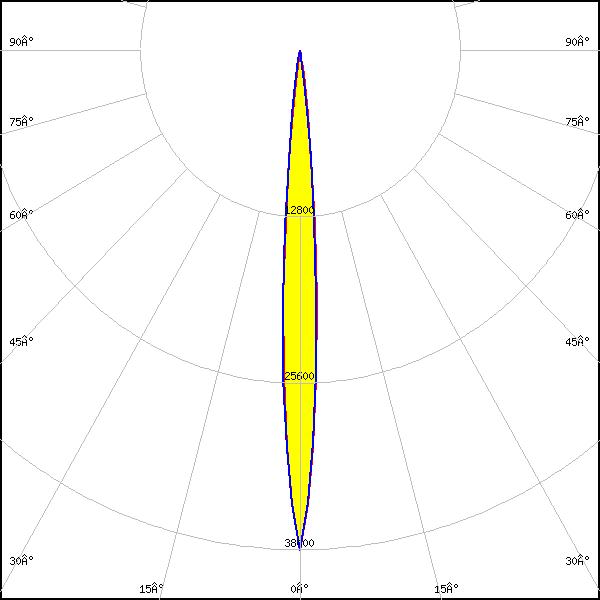

LED:
XP-G2 HE
FWHM:
8°
FWTM:
14°
Peak intensity:
38.460 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

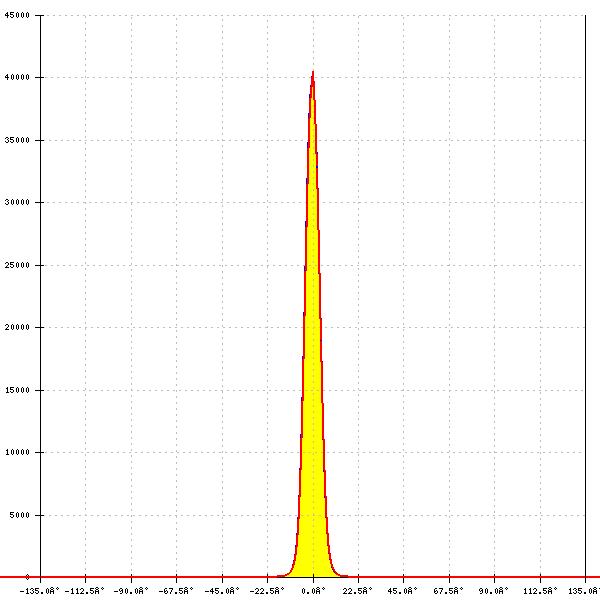

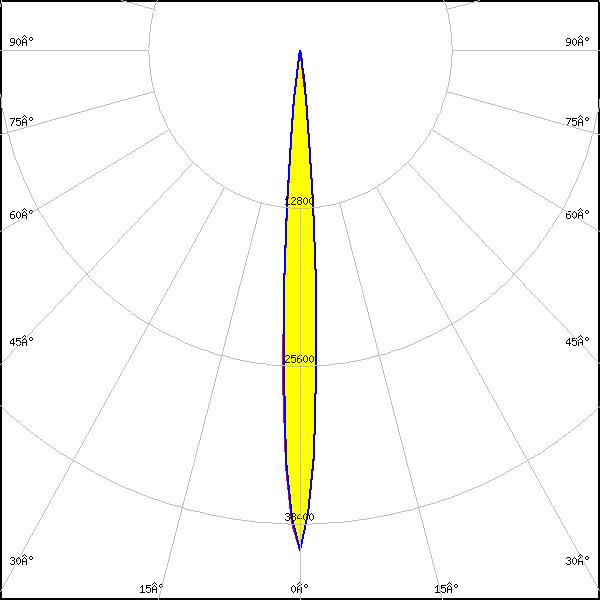

LED:
XP-G3
FWHM:
8°
FWTM:
14°
Peak intensity:
40.500 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

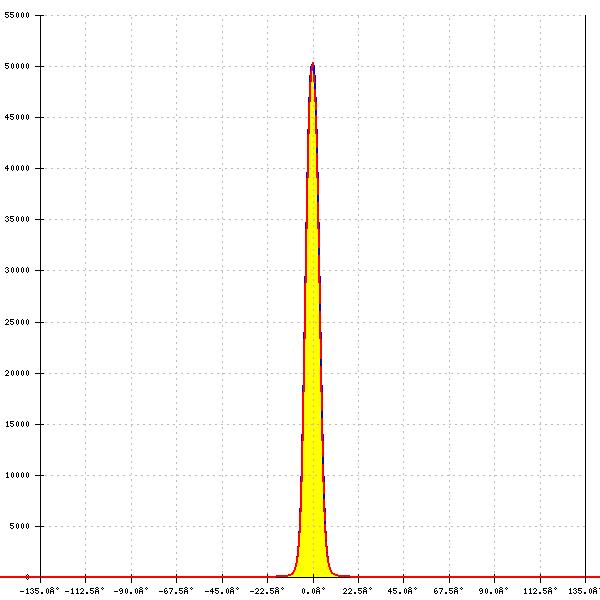

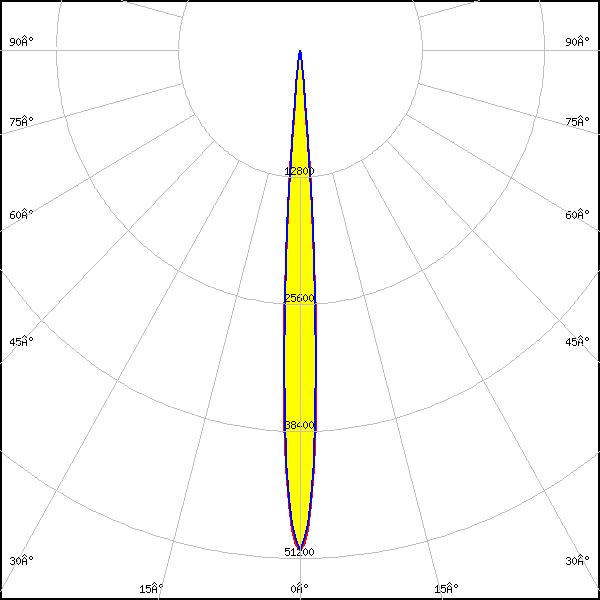

LED:
XP-G4
FWHM:
7°
FWTM:
13°
Peak intensity:
50.383 cd/lm
Efficiency:
94 %
LEDs/each optic:
1
Light colour/type:
White

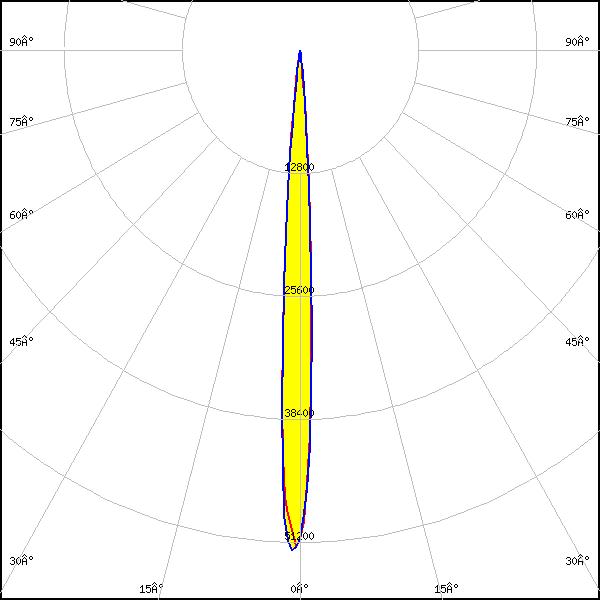

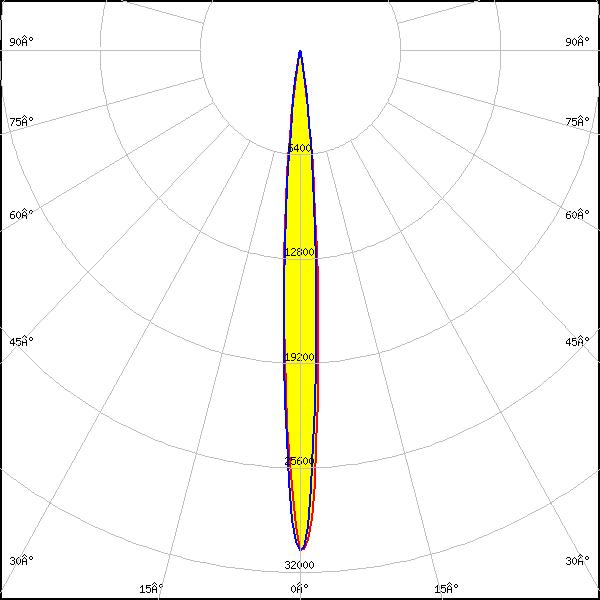

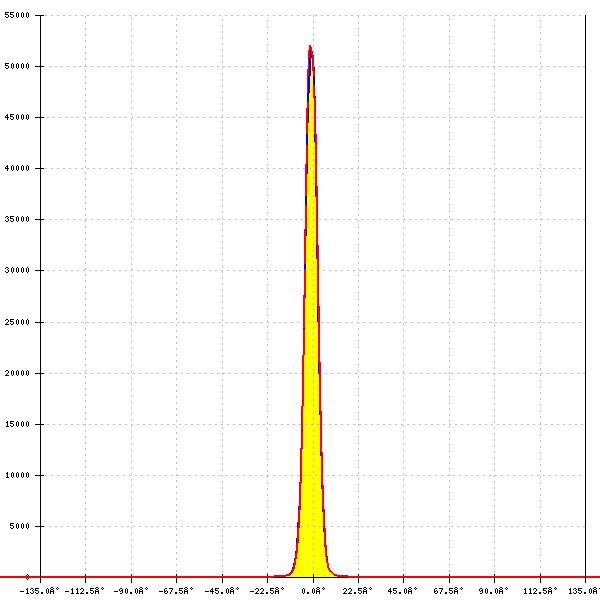

LED:
XP-L HI
FWHM:
7°
FWTM:
12°
Peak intensity:
52.400 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

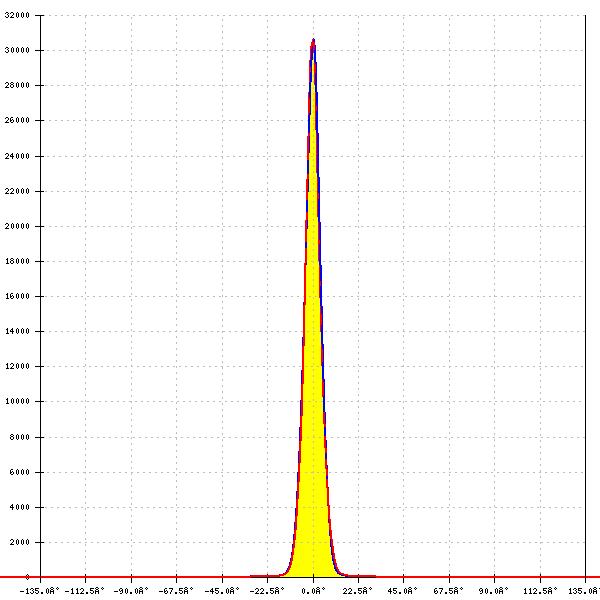

LED:
XP-L HI
FWHM:
8°
FWTM:
17°
Peak intensity:
30.600 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

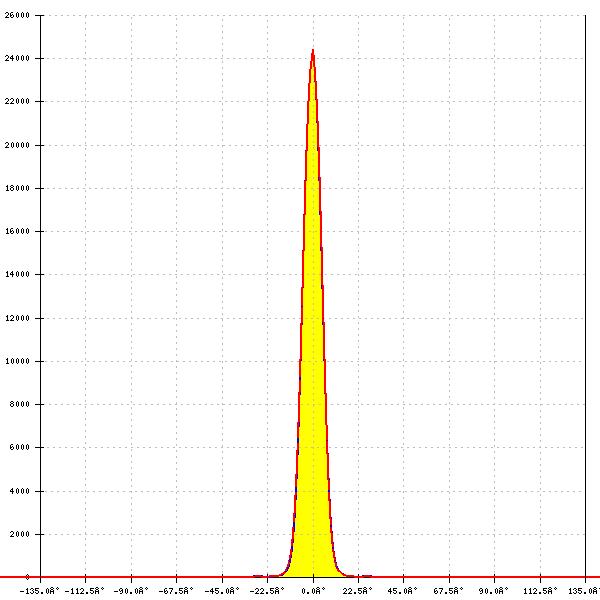

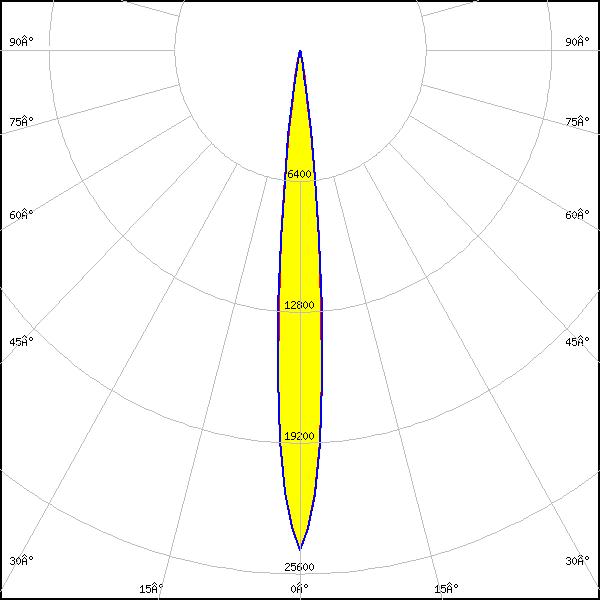

LED:
XP-L2
FWHM:
10°
FWTM:
18°
Peak intensity:
24.449 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

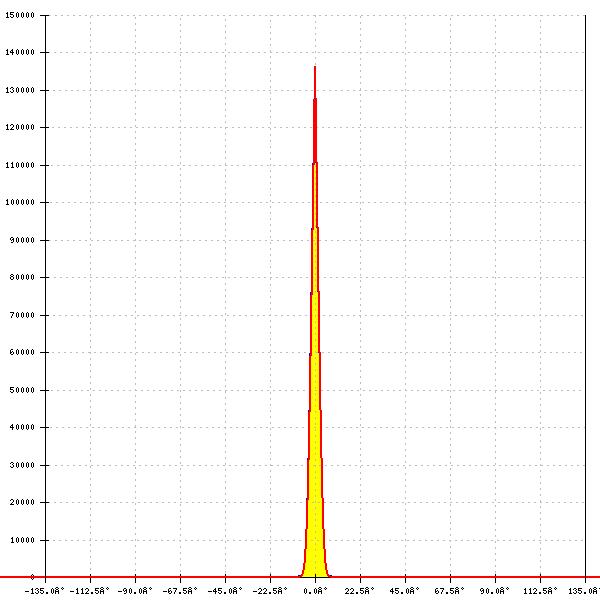

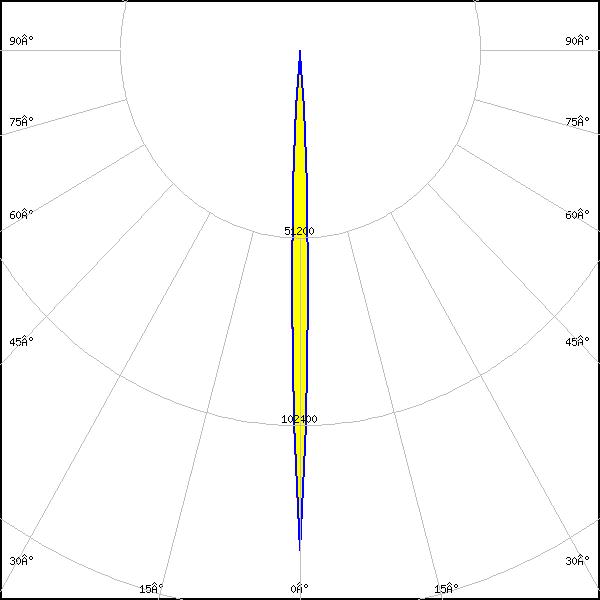

LED:
XP-P
FWHM:
4°
FWTM:
8°
Peak intensity:
136.455 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

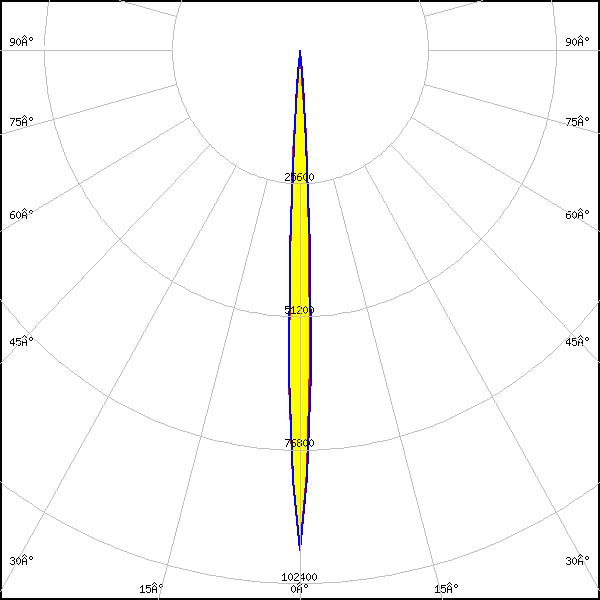

LED:
XQ-E HD
FWHM:
5°
FWTM:
10°
Peak intensity:
96.100 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

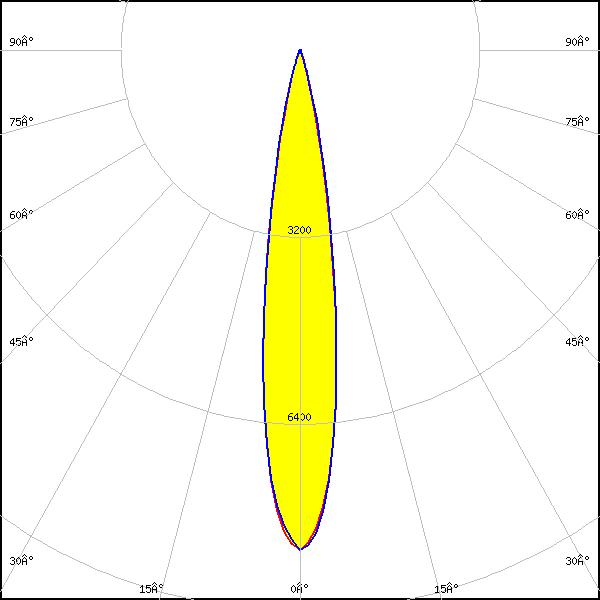

LED:
LUXEON 7070
FWHM:
16°
FWTM:
30°
Peak intensity:
8.561 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

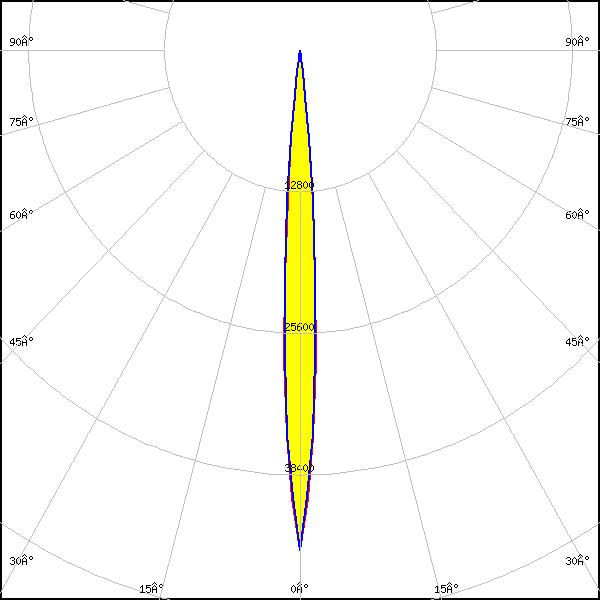

LED:
LUXEON HL2X
FWHM:
8°
FWTM:
14°
Peak intensity:
45.223 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

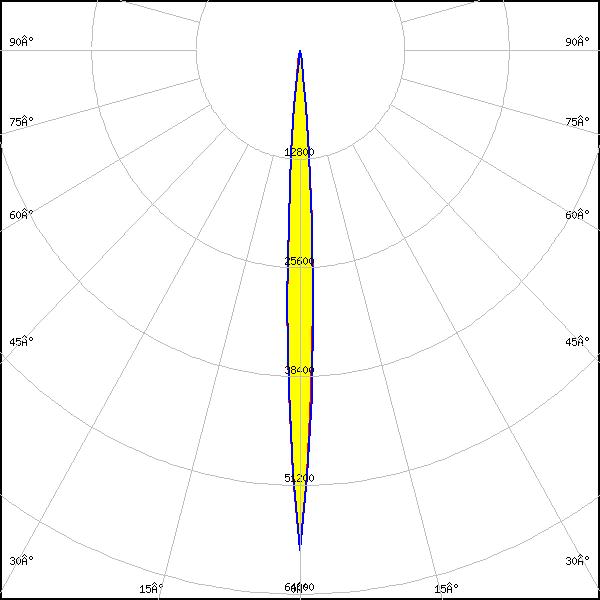

LED:
LUXEON HL2Z
FWHM:
6°
FWTM:
12°
Peak intensity:
58.865 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

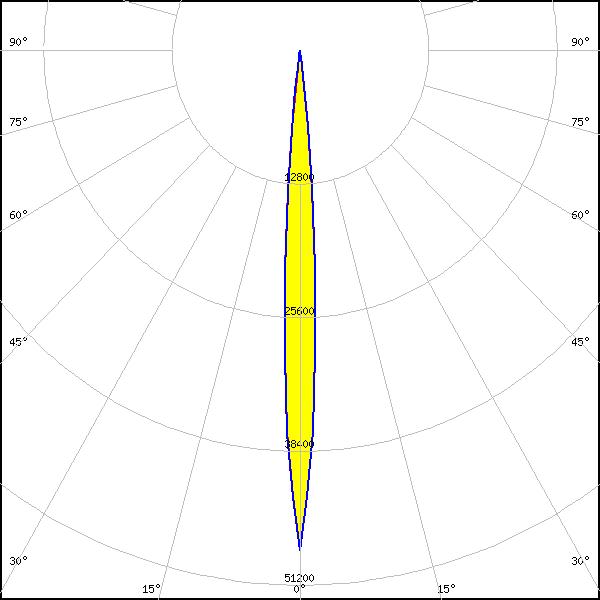

LED:
LUXEON HL4Z
FWHM:
8°
FWTM:
14°
Peak intensity:
47.888 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

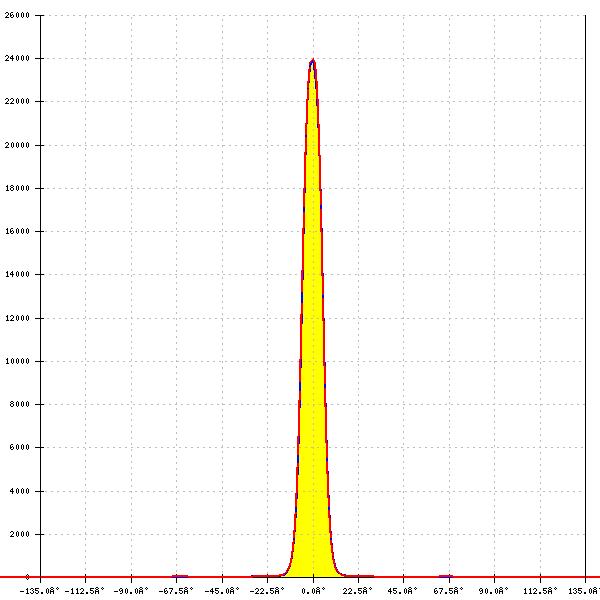

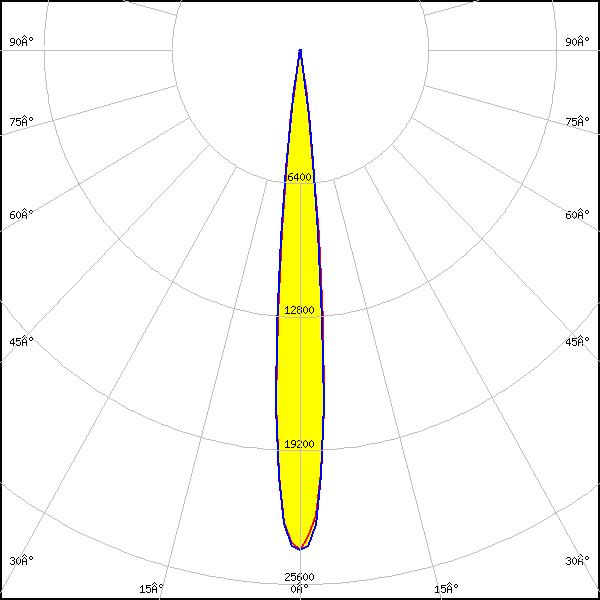

LED:
LUXEON MZ
FWHM:
11°
FWTM:
18°
Peak intensity:
24.300 cd/lm
Efficiency:
94 %
LEDs/each optic:
1
Light colour/type:
White

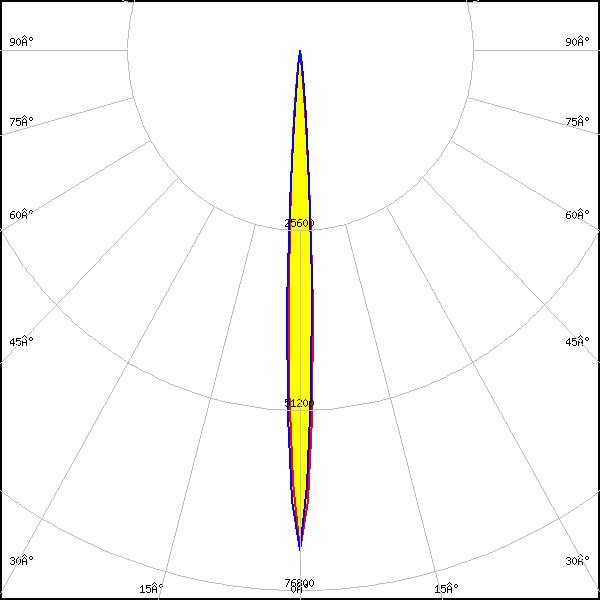

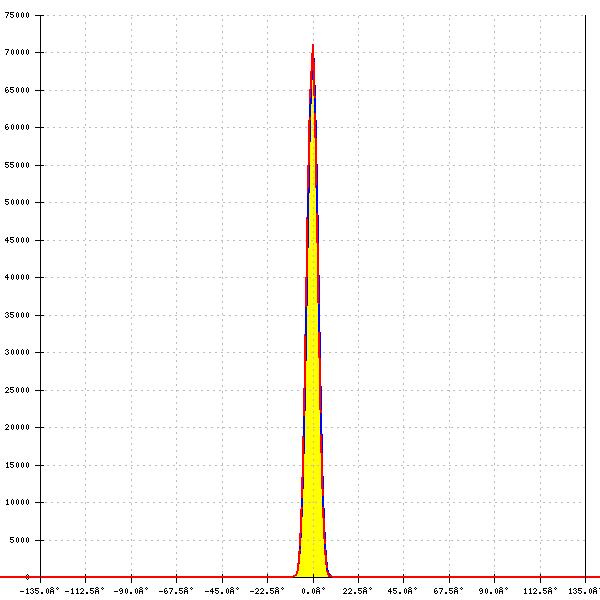

LED:
LUXEON Rebel Plus
FWHM:
6°
FWTM:
11°
Peak intensity:
71.133 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

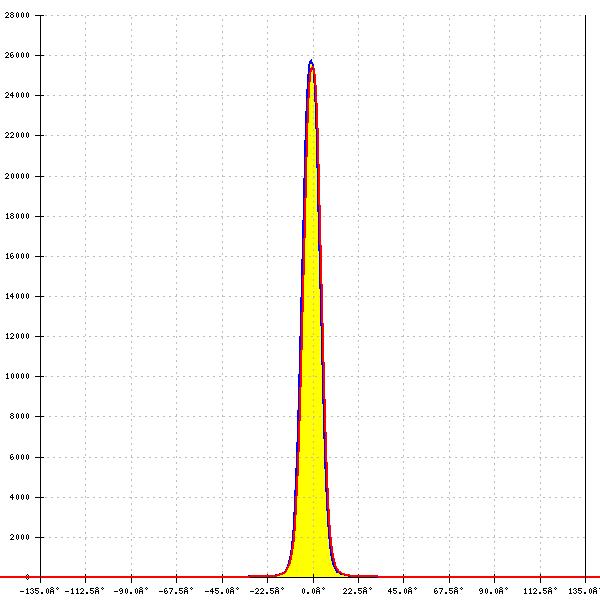

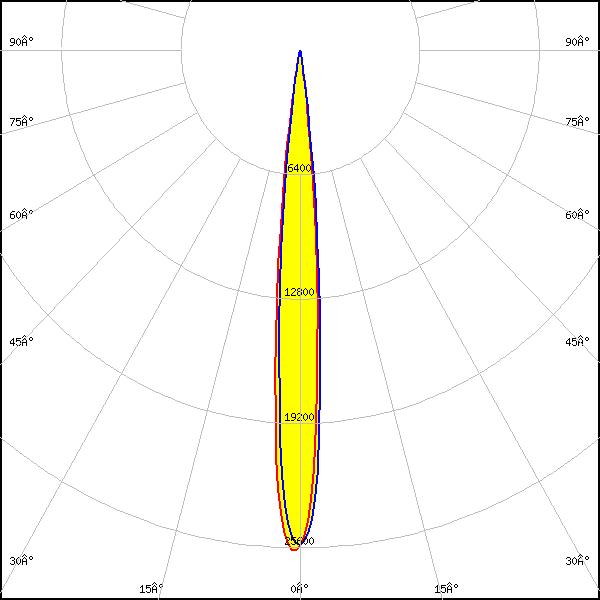

LED:
LUXEON V
FWHM:
10°
FWTM:
17°
Peak intensity:
26.000 cd/lm
Efficiency:
88 %
LEDs/each optic:
1
Light colour/type:
White

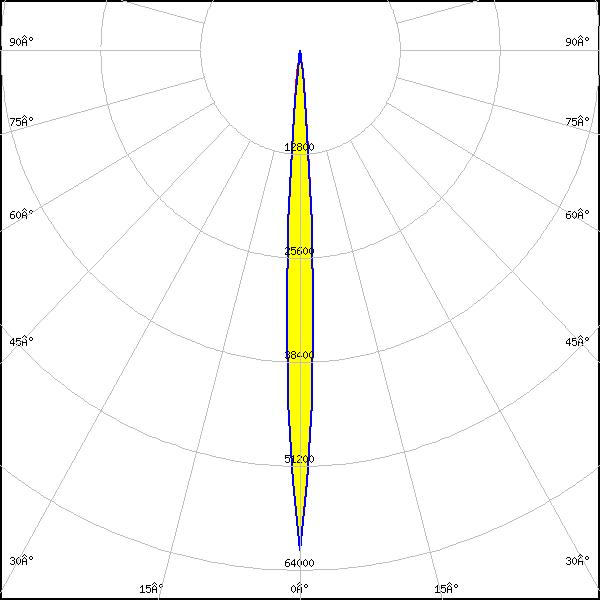

LED:
SFT-40-WCS
FWHM:
6°
FWTM:
12°
Peak intensity:
61.563 cd/lm
Efficiency:
95 %
LEDs/each optic:
1
Light colour/type:
White

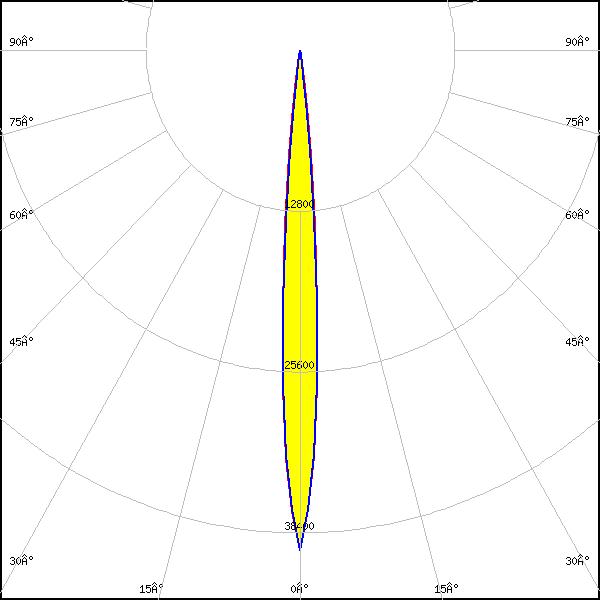

LED:
SFT-70X-WCS
FWHM:
8°
FWTM:
14°
Peak intensity:
39.798 cd/lm
Efficiency:
96 %
LEDs/each optic:
1
Light colour/type:
White

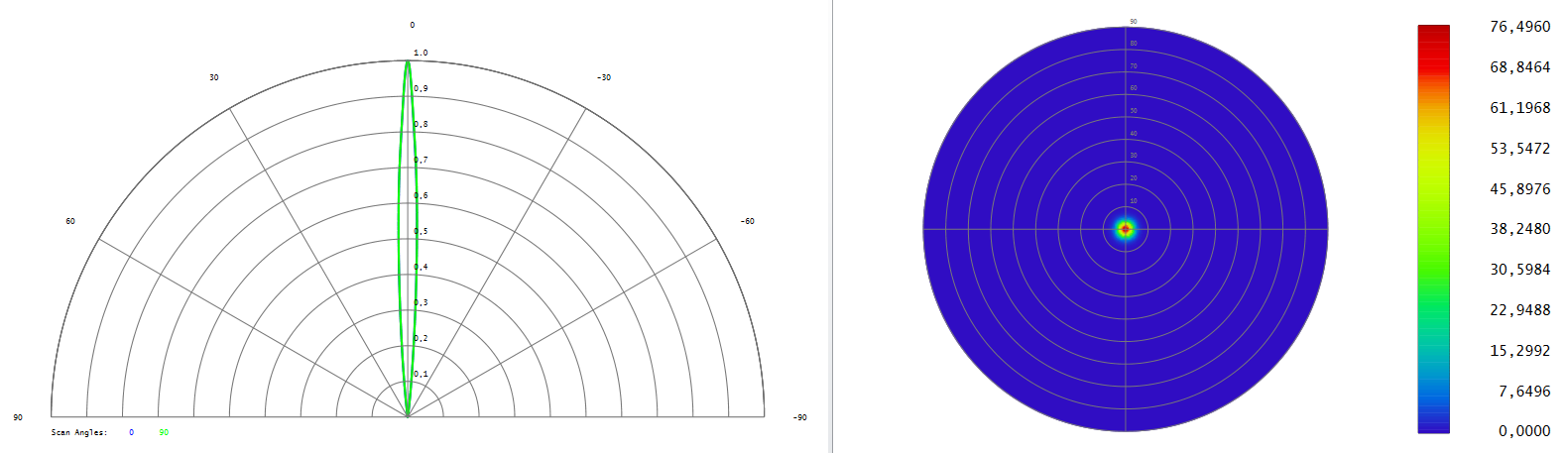

LED:
SST-10-B130
FWHM:
6°
FWTM:
11°
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
IR

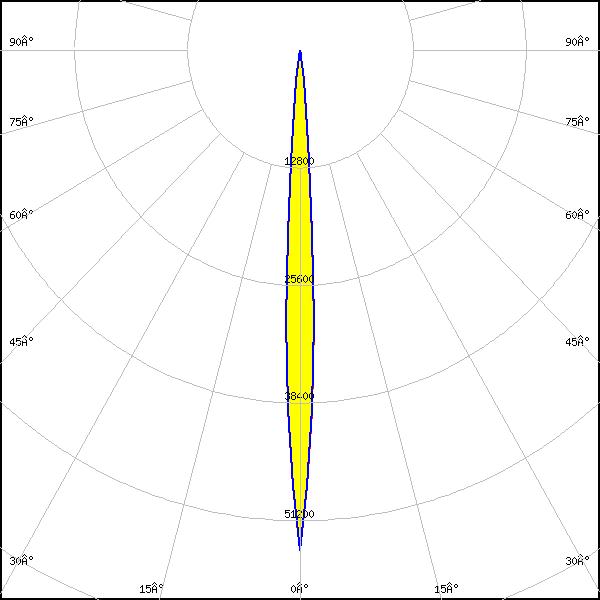

LED:
SST-20 Gen1
FWHM:
6°
FWTM:
12°
Peak intensity:
54.449 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

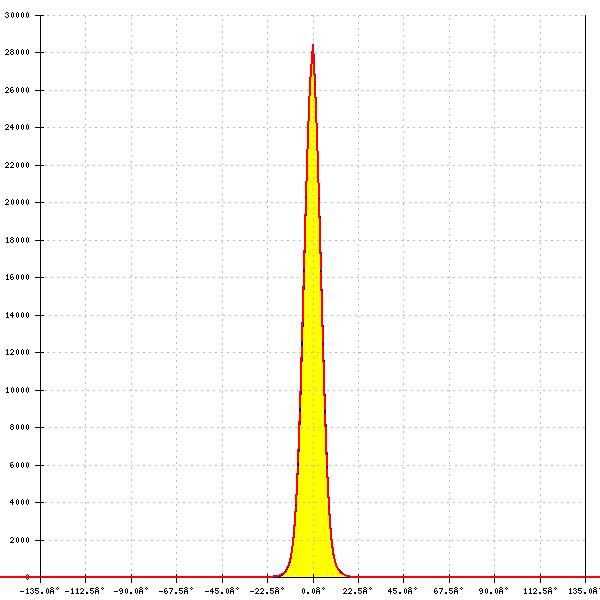

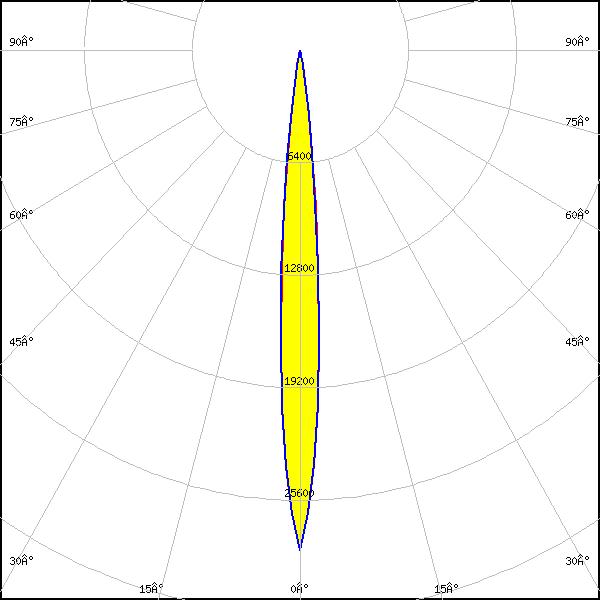

LED:
SST-40
FWHM:
10°
FWTM:
18°
Peak intensity:
28.451 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

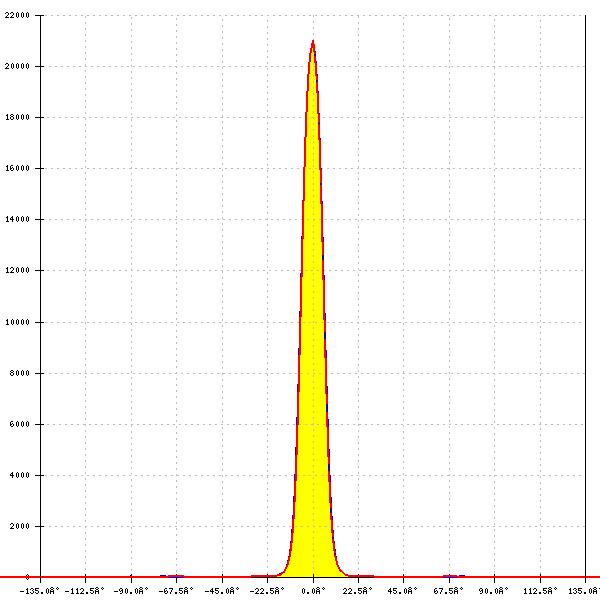

LED:
SST-70X-WCS
FWHM:
12°
FWTM:
20°
Peak intensity:
21.010 cd/lm
Efficiency:
96 %
LEDs/each optic:
1
Light colour/type:
White

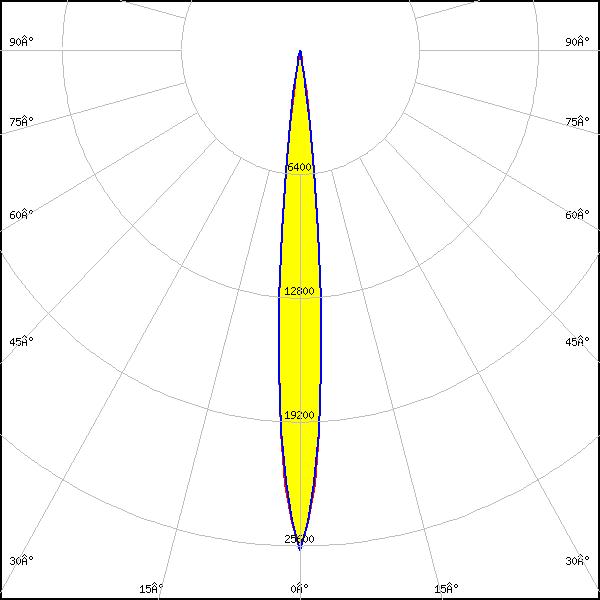

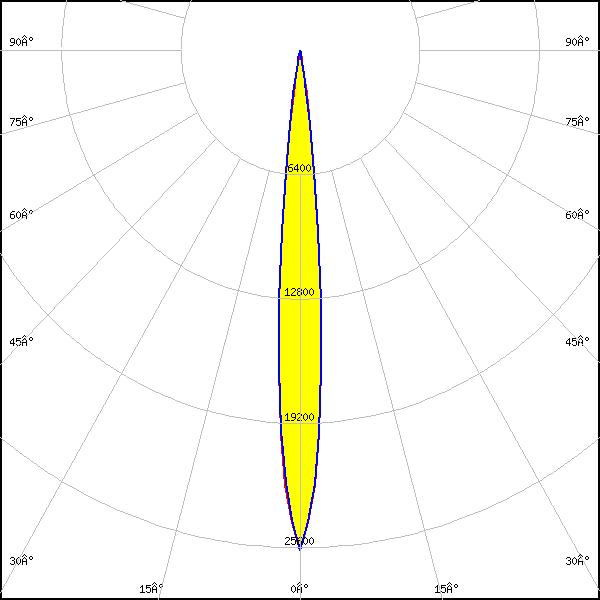

LED:
NV4WB35AM
FWHM:
10°
FWTM:
18°
Peak intensity:
25.734 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

LED:
NV4WB35AM
FWHM:
10°
FWTM:
18°
Peak intensity:
25.831 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

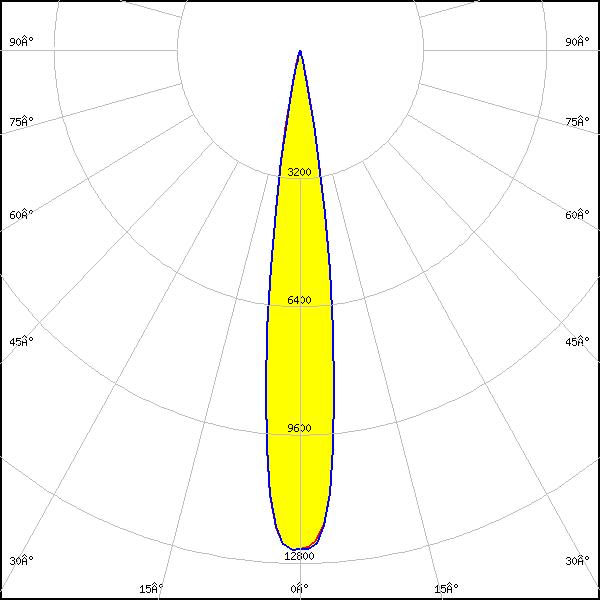

LED:
NV4x144A
FWHM:
15°
FWTM:
24°
Peak intensity:
12.607 cd/lm
Efficiency:
89 %
LEDs/each optic:
1
Light colour/type:
White

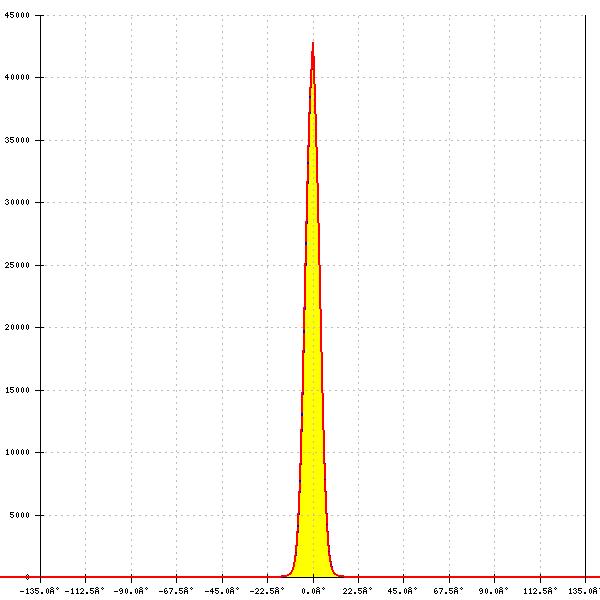

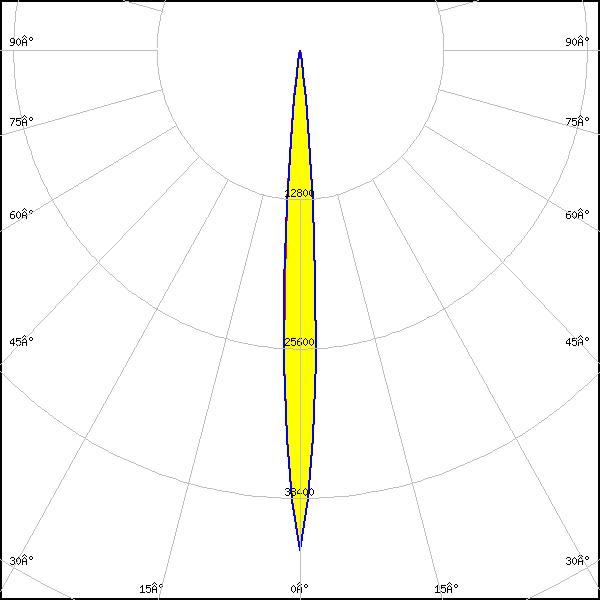

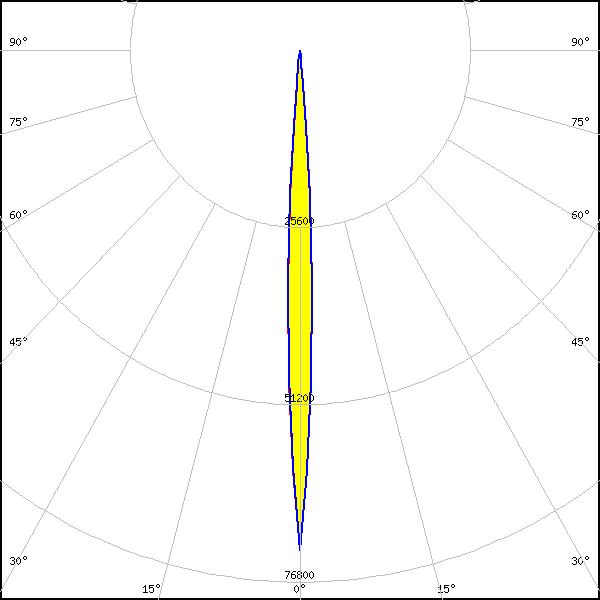

LED:
NVSW219C-V2
FWHM:
6°
FWTM:
12°
Peak intensity:
72.229 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

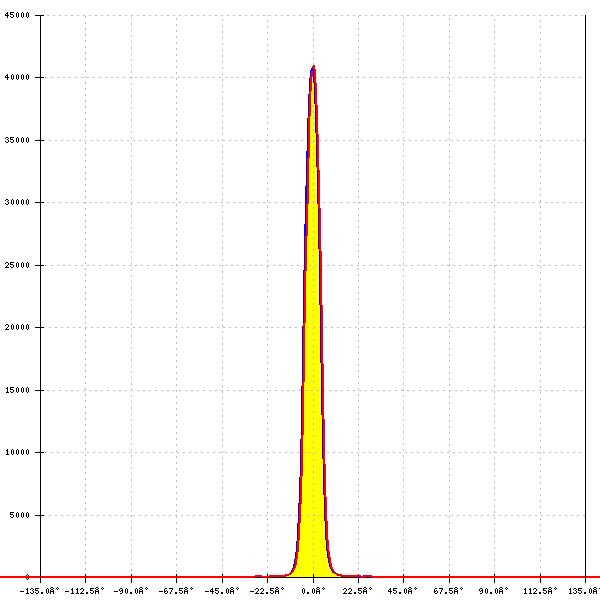

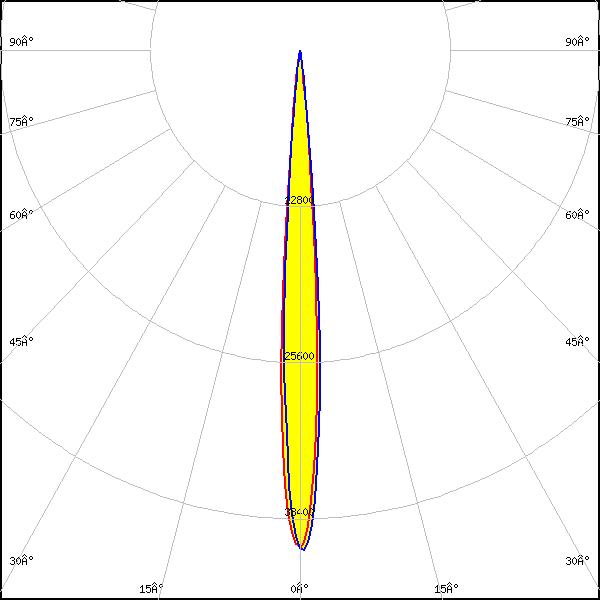

LED:
NVSW219F
FWHM:
8°
FWTM:
13°
Peak intensity:
41.000 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

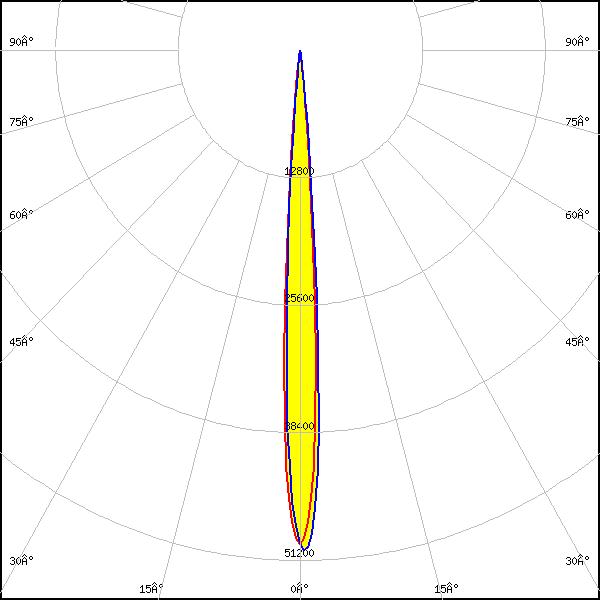

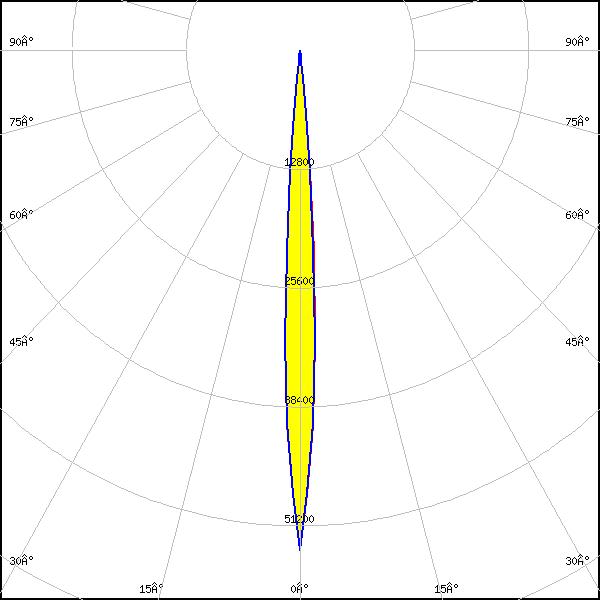

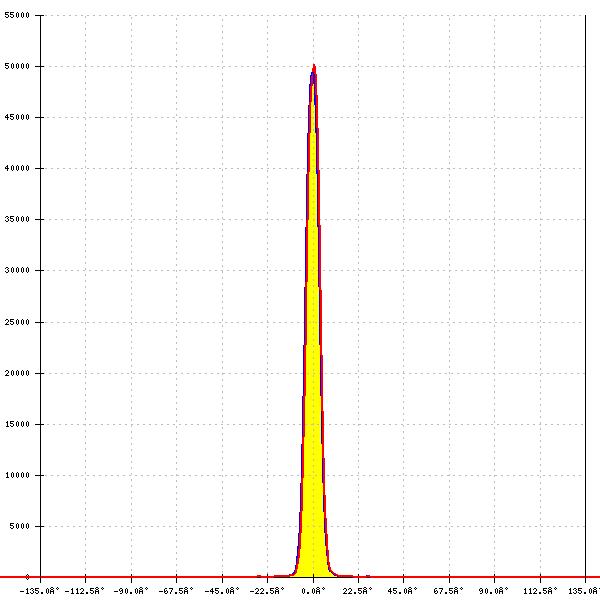

LED:
NVSW719AC
FWHM:
6°
FWTM:
12°
Peak intensity:
53.844 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

LED:
NVSW719AC
FWHM:
7°
FWTM:
12°
Peak intensity:
50.482 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

LED:
NVSxx19B/NVSxx19C
FWHM:
8°
FWTM:
14°
Peak intensity:
42.860 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

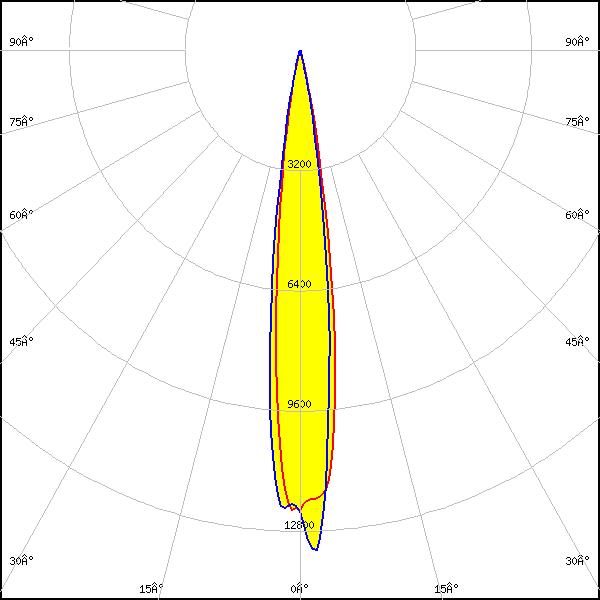

LED:
Duris S8
FWHM:
14°
FWTM:
24°
Peak intensity:
13.000 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

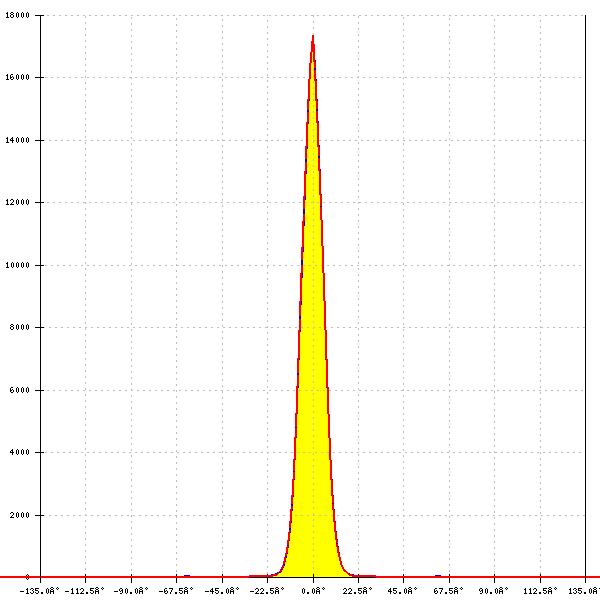

LED:
OSLON PURE 1010
FWHM:
12°
FWTM:
22°
Peak intensity:
17.350 cd/lm
Efficiency:
88 %
LEDs/each optic:
9
Light colour/type:
White

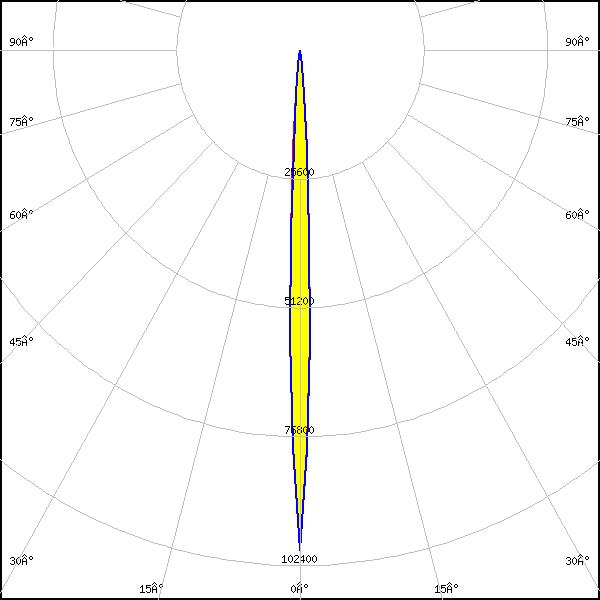

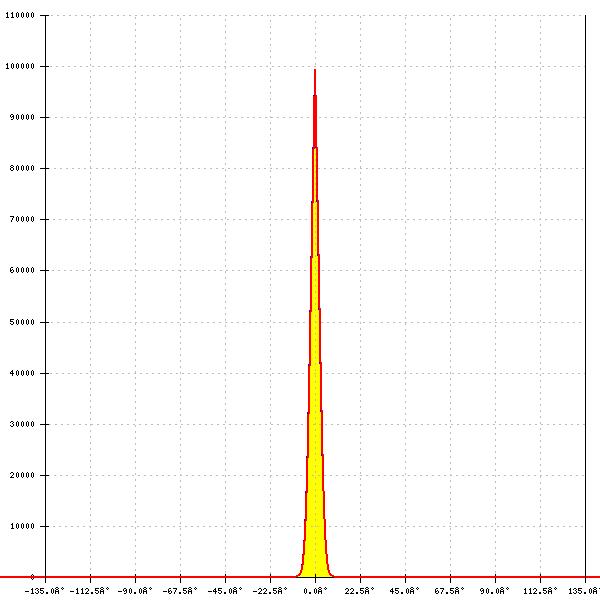

LED:
OSLON Pure 1414
FWHM:
4°
FWTM:
10°
Peak intensity:
99.369 cd/lm
Efficiency:
94 %
LEDs/each optic:
1
Light colour/type:
White

LED:
OSLON Square CSSRM2/CSSRM3
FWHM:
7°
FWTM:
14°
Peak intensity:
46.000 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

LED:
OSLON Square CSSRM2/CSSRM3
FWHM:
7°
FWTM:
12°
Peak intensity:
53.000 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

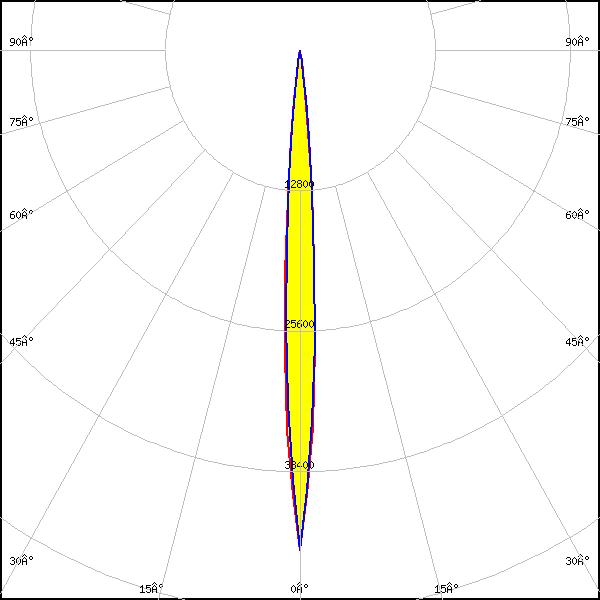

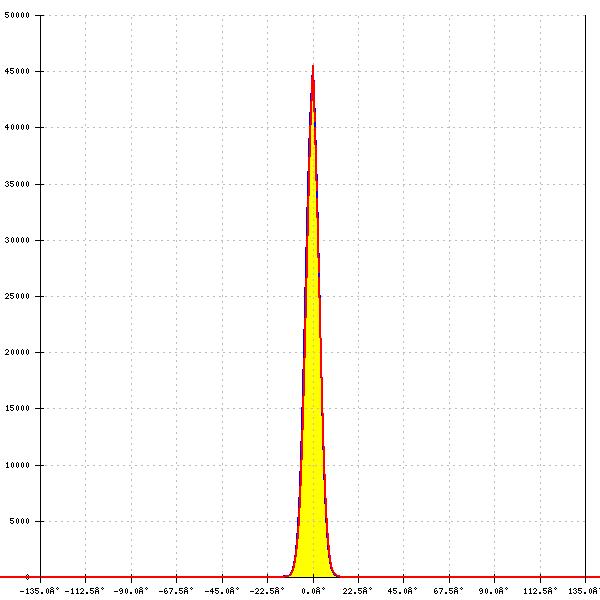

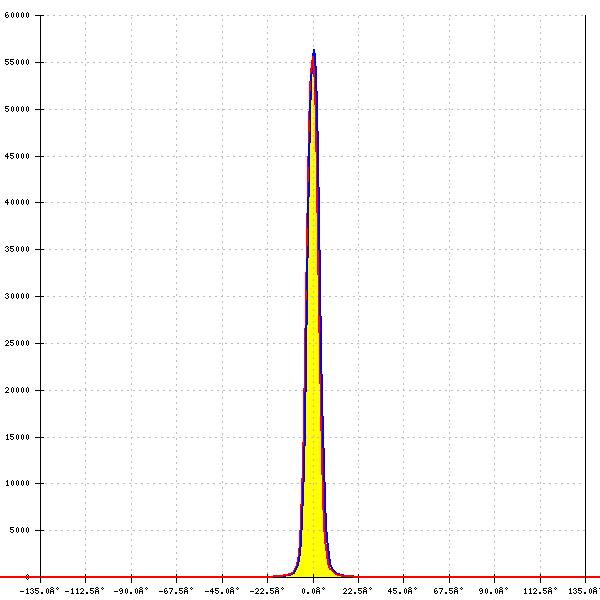

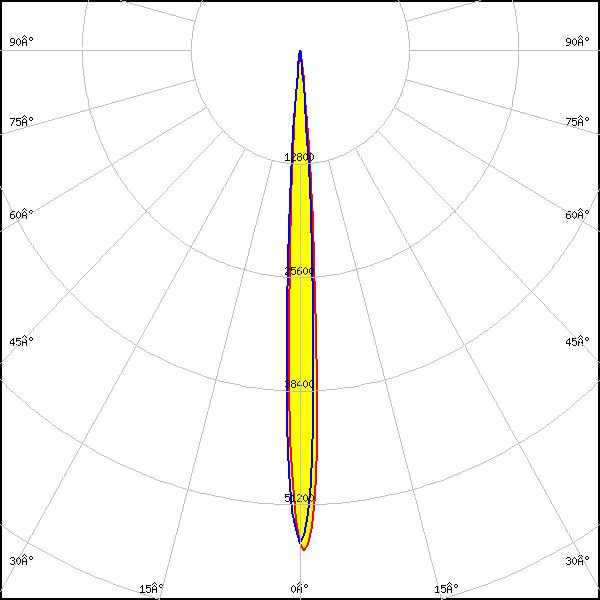

LED:
OSLON Square EC
FWHM:
6°
FWTM:
12°
Peak intensity:
56.000 cd/lm
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
White

LED:
OSTAR Stage (S2WN)
FWHM:
8°
FWTM:
13°
Peak intensity:
43.088 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
RGBW

LED:
SFH 4715AS
FWHM:
8°
FWTM:
12°
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
IR

LED:
SFH 4716AS
FWHM:
6°
FWTM:
10°
Efficiency:
90 %
LEDs/each optic:
1
Light colour/type:
IR

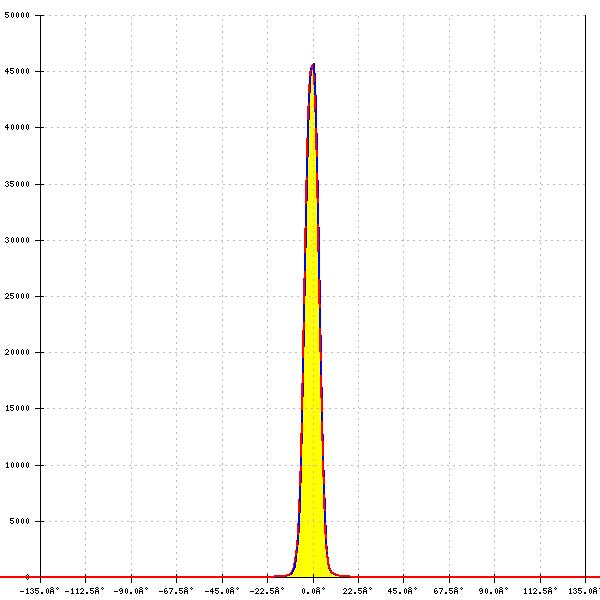

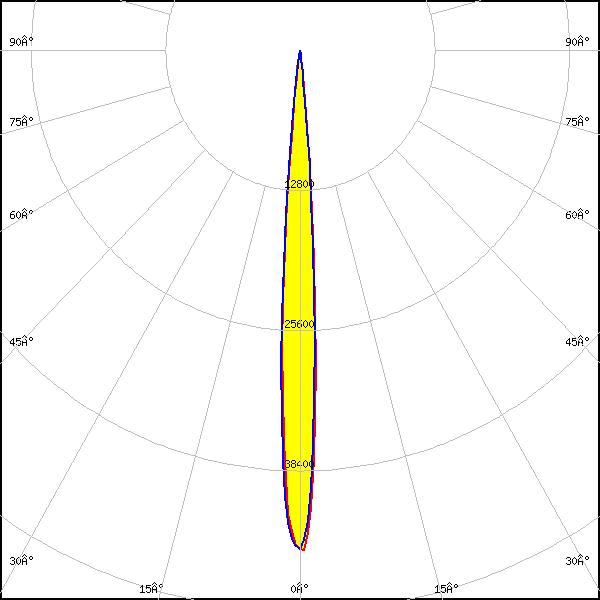

LED:
LH351B
FWHM:
8°
FWTM:
13°
Peak intensity:
45.600 cd/lm
Efficiency:
93 %
LEDs/each optic:
1
Light colour/type:
White

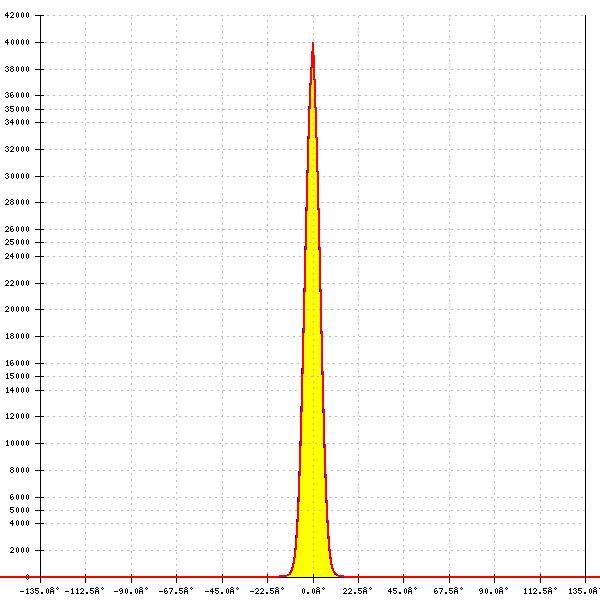

LED:
LH351C
FWHM:
8°
FWTM:
14°
Peak intensity:
39.948 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

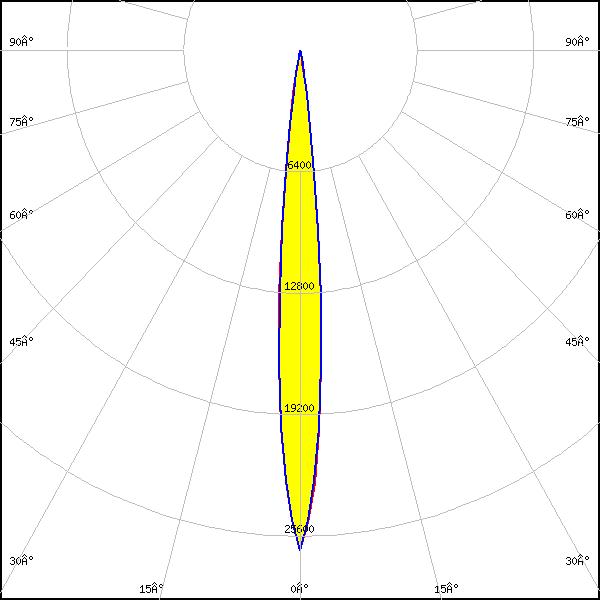

LED:
LH351D
FWHM:
10°
FWTM:
18°
Peak intensity:
26.351 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

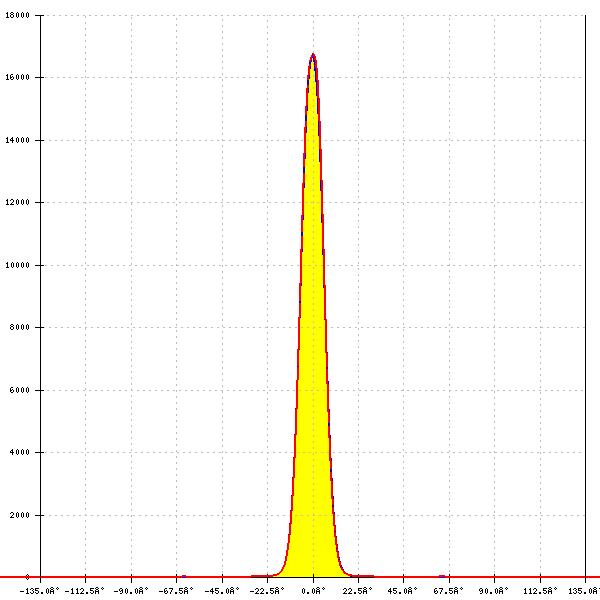

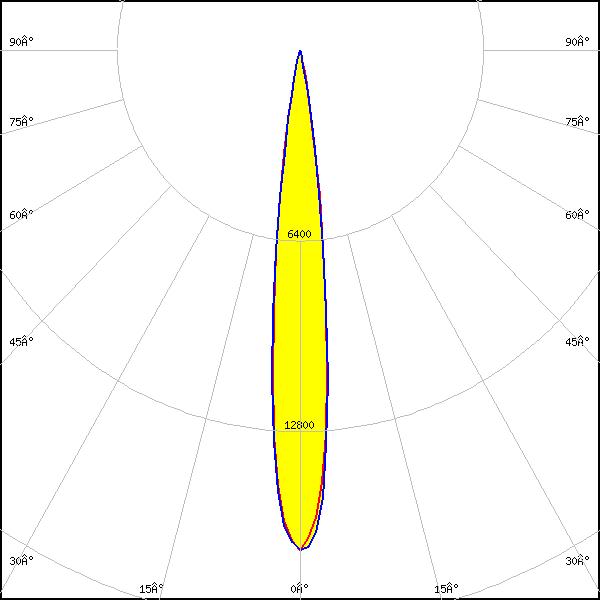

LED:
LH502D
FWHM:
12°
FWTM:
22°
Peak intensity:
16.790 cd/lm
Efficiency:
91 %
LEDs/each optic:
1
Light colour/type:
White

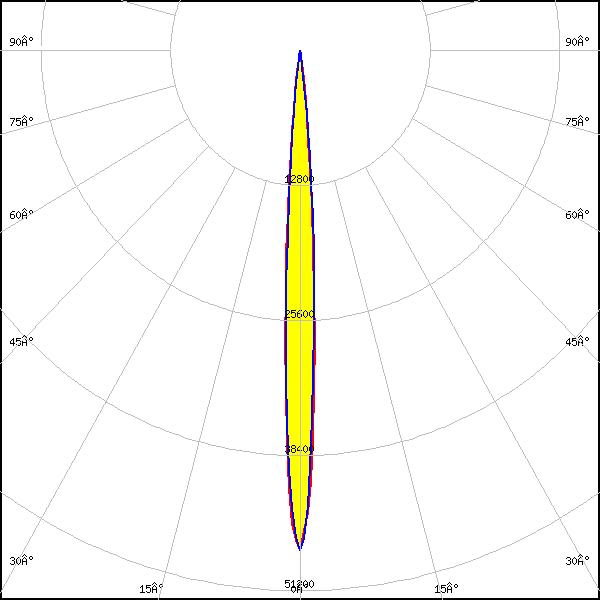

LED:
LM302A
FWHM:
7°
FWTM:
13°
Peak intensity:
47.000 cd/lm
Efficiency:
92 %
LEDs/each optic:
1
Light colour/type:
White

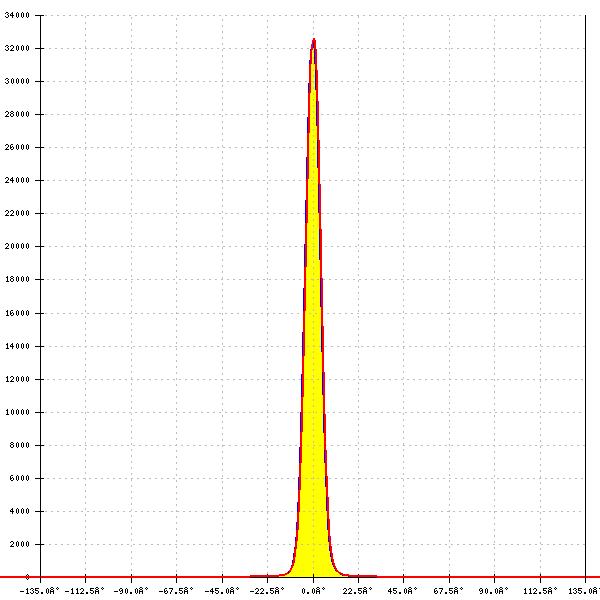

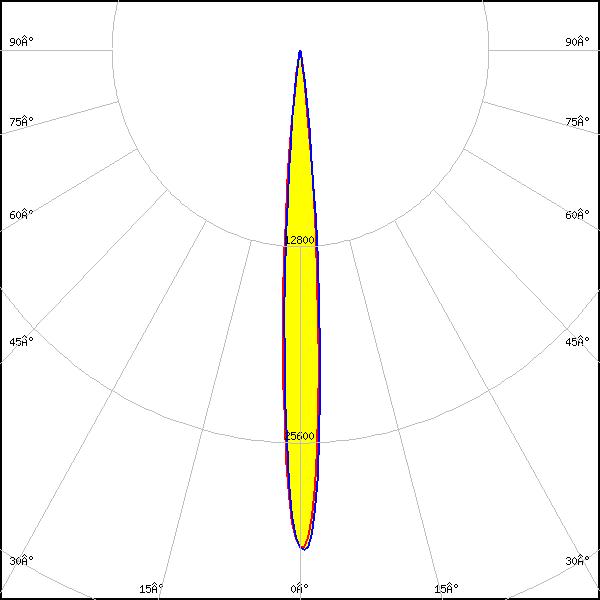

LED:
Z5M3
FWHM:
8°
FWTM:
15°
Peak intensity:
32.800 cd/lm
Efficiency:
88 %
LEDs/each optic:
1
Light colour/type:
White

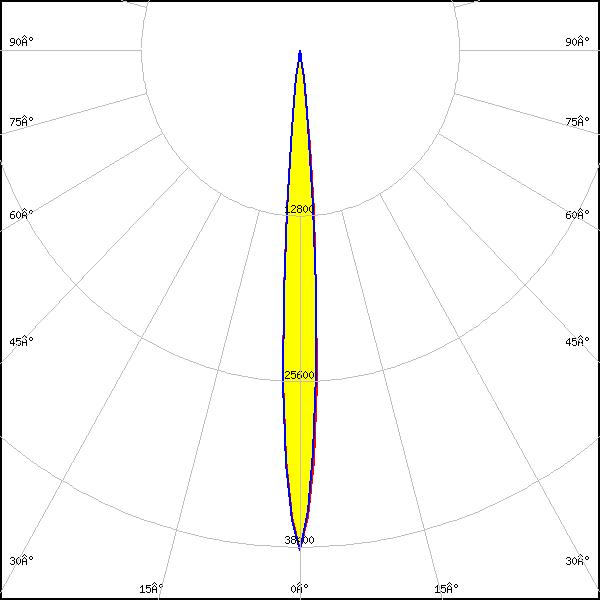

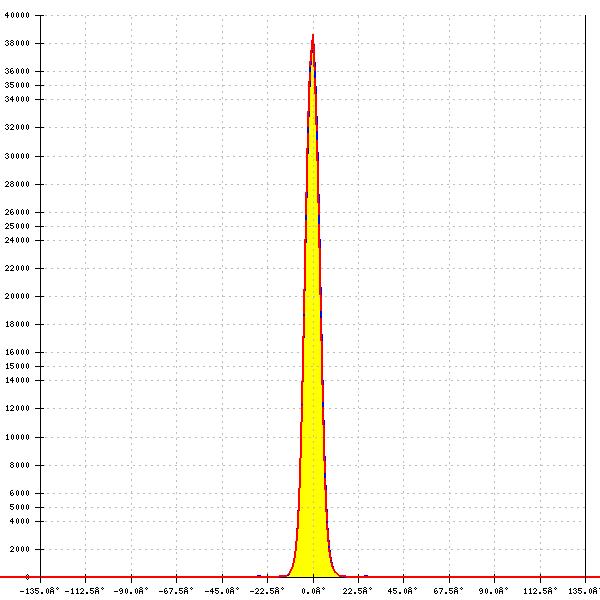

LED:
Z8Y22P
FWHM:
8°
FWTM:
14°
Peak intensity:
38.655 cd/lm
Efficiency:
87 %
LEDs/each optic:
1
Light colour/type:
White

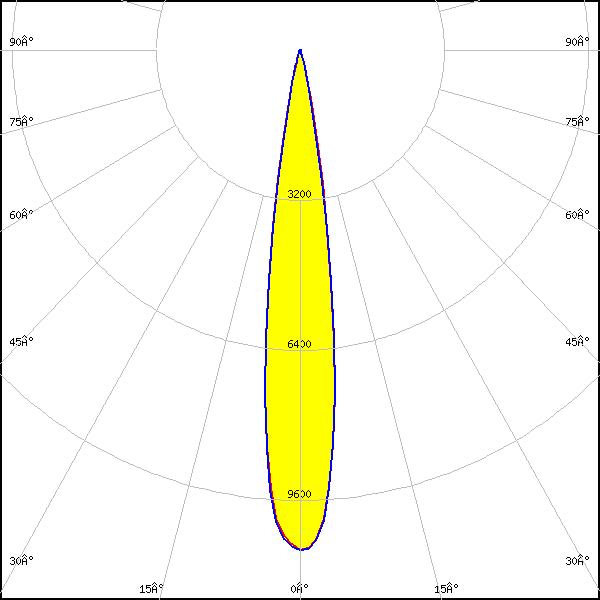

LED:
Z8Y50P
FWHM:
16°
FWTM:
26°
Peak intensity:
10.700 cd/lm
Efficiency:
94 %
LEDs/each optic:
1
Light colour/type:
White
Are we missing optical results for a certain LED?
SEND A MESSAGE
Are we missing optical results for a certain LED?
SEND A MESSAGE
Manage Consent
To provide the best experiences, we use technologies like cookies to store and/or access device information. Consenting to these technologies will allow us to process data such as browsing behavior or unique IDs on this site. Not consenting or withdrawing consent, may adversely affect certain features and functions.
Functional Always active
The technical storage or access is strictly necessary for the legitimate purpose of enabling the use of a specific service explicitly requested by the subscriber or user, or for the sole purpose of carrying out the transmission of a communication over an electronic communications network.
Preferences
The technical storage or access is necessary for the legitimate purpose of storing preferences that are not requested by the subscriber or user.
Statistics
The technical storage or access that is used exclusively for statistical purposes.
The technical storage or access that is used exclusively for anonymous statistical purposes. Without a subpoena, voluntary compliance on the part of your Internet Service Provider, or additional records from a third party, information stored or retrieved for this purpose alone cannot usually be used to identify you.
Marketing
The technical storage or access is required to create user profiles to send advertising, or to track the user on a website or across several websites for similar marketing purposes.
