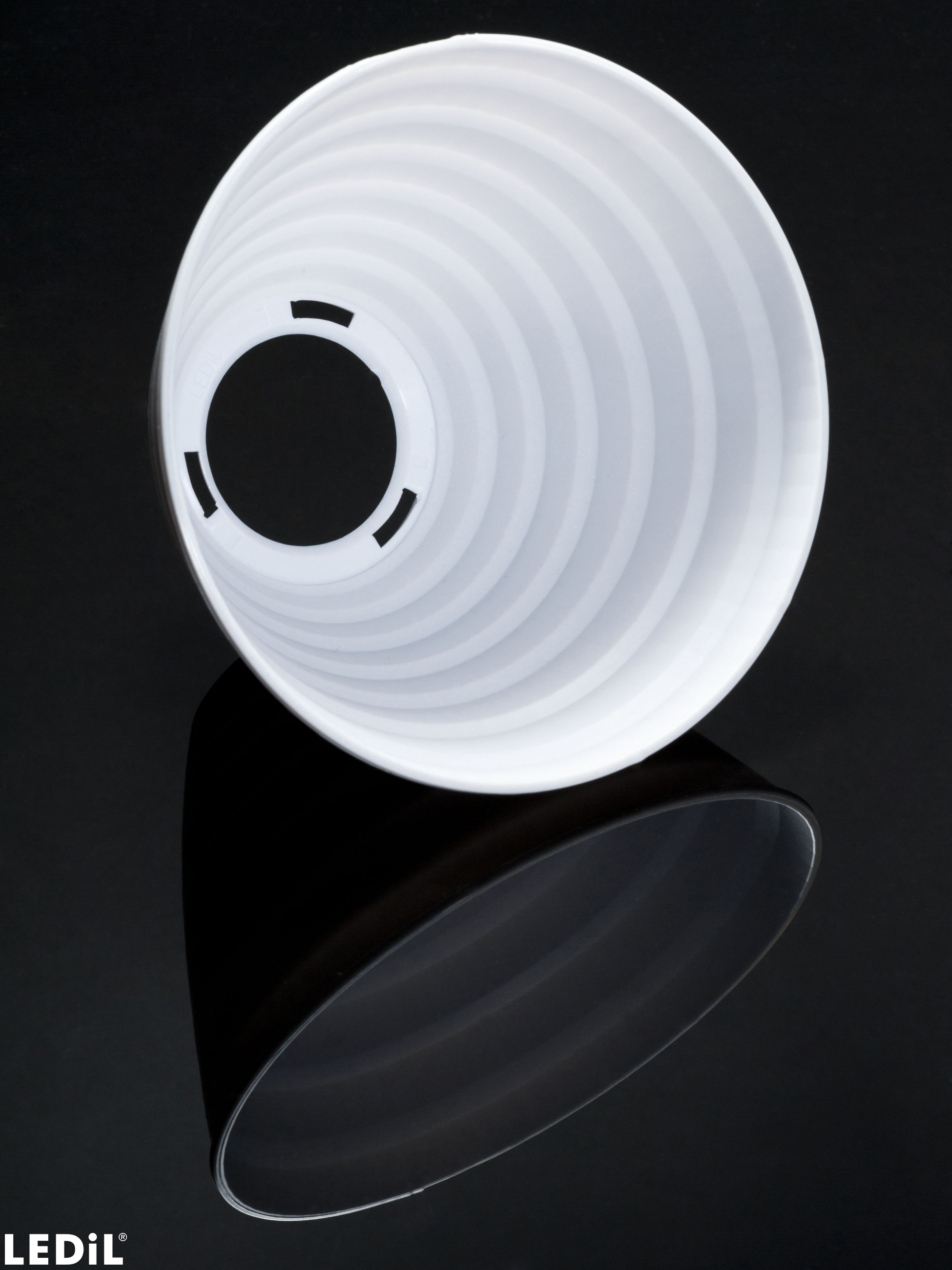

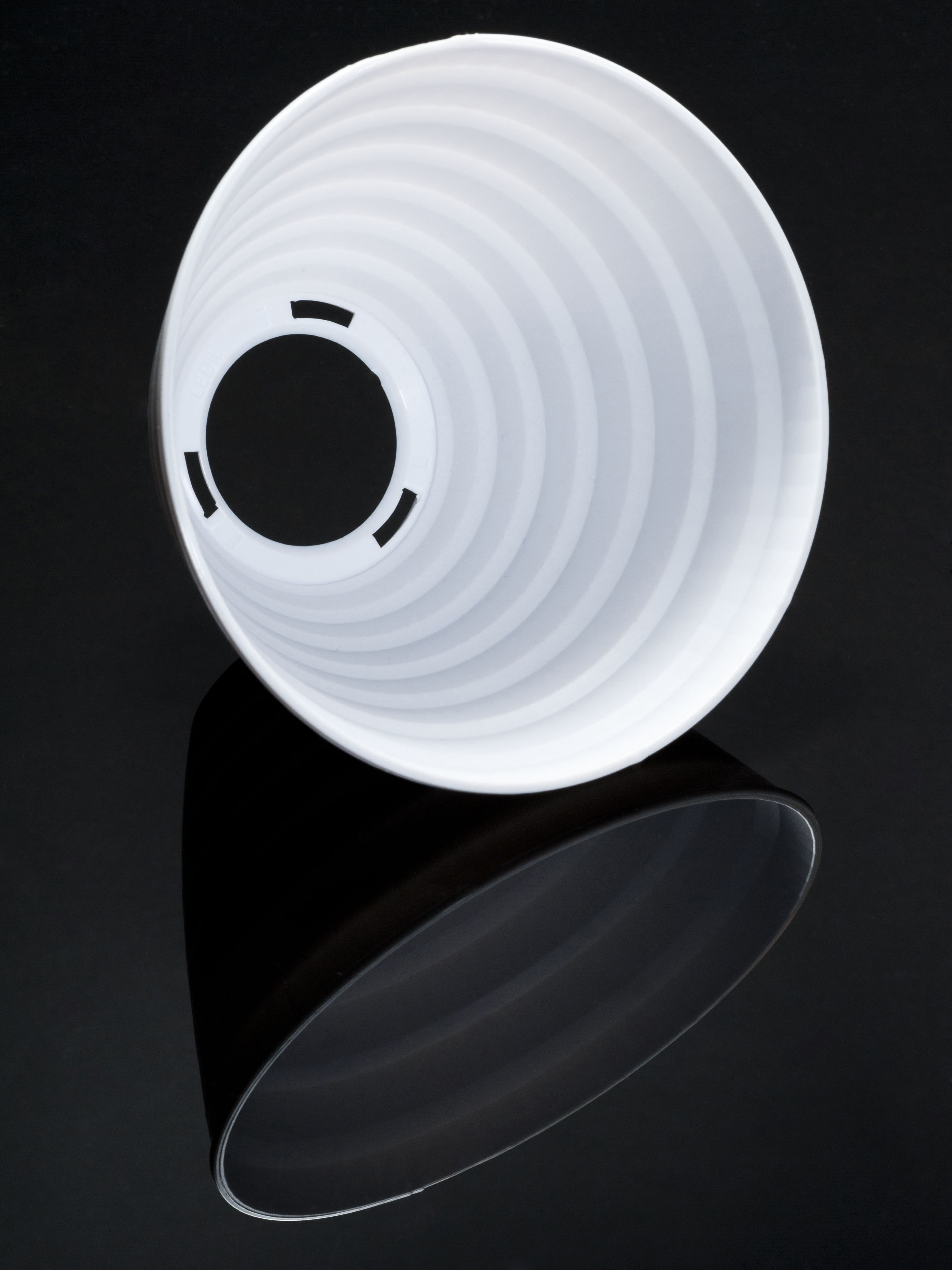

F13841_ANGELA-XW-B

Print

White version with ~70° wide beam compatible with BJB and B+W connectors

Specification
  • Dimensions:
    120 mm
  • Height:
    74.50 mm
  • Fastening:
    socket
  • Colour:
    white
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    160 pcs
  • Box size:
    480 x 280 x 300 mm
  • Box weight:
    7.7 kg
  • MPQ:
    40 pcs
  • MOQ:
    80 pcs
  • MOQ size:
    480 x 280 x 140 mm
  • MOQ weight:
    4.5 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    F13841_ANGELA-XW-B

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

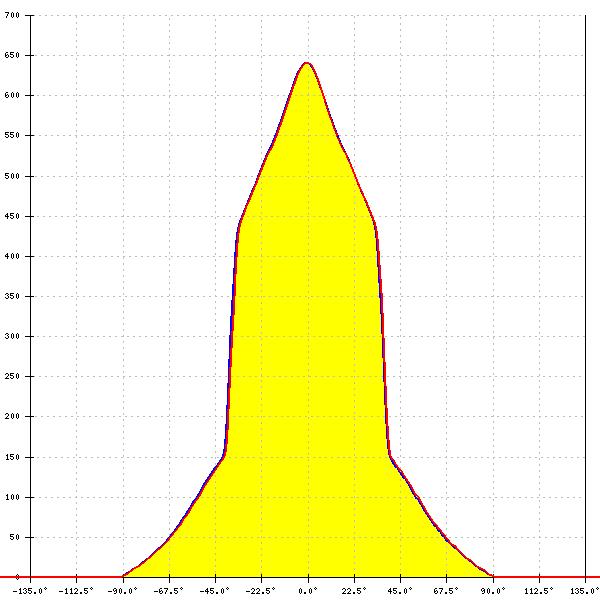

LED: BXRA ES Rectangle
LES size: 19.2 mm
Required components:
BJB: 47.319.2040
FWHM: 73°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

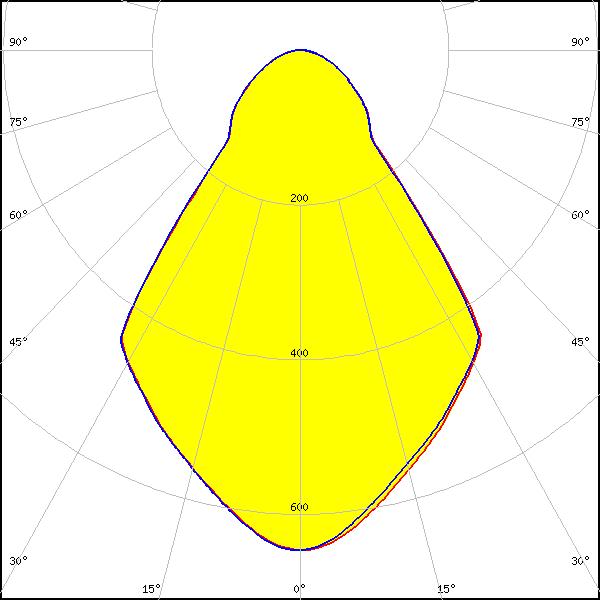

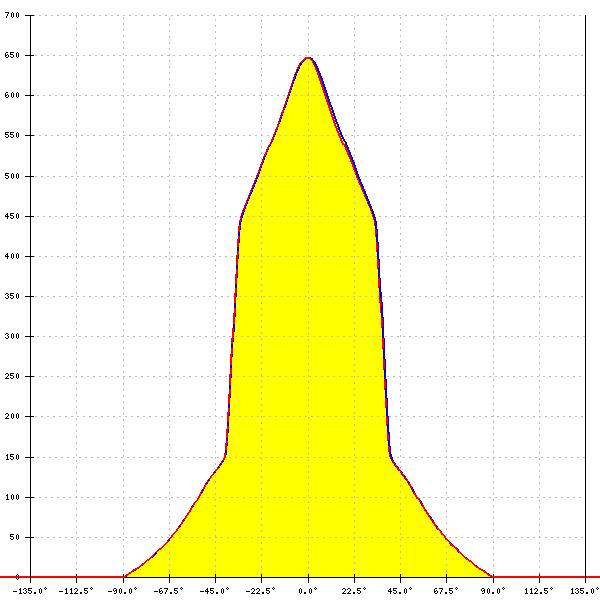

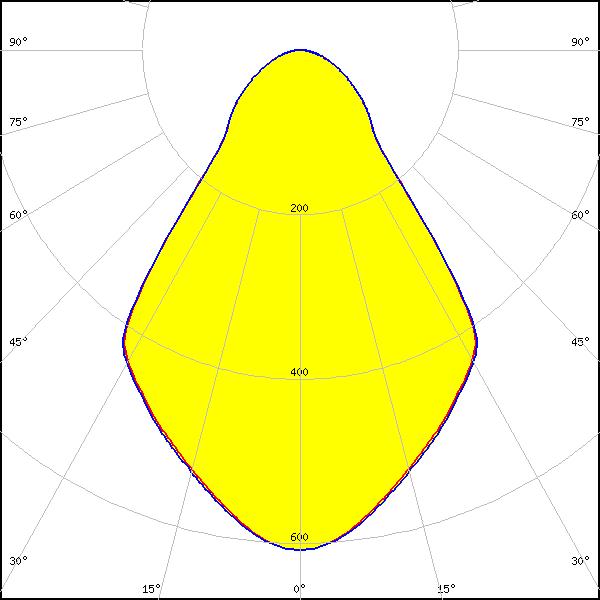

LED: V15 Gen6
LES size: 15.2 mm
Required components:
BJB: 47.319.2224
FWHM: 72°
FWTM: 124°
Peak intensity: 0.650 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

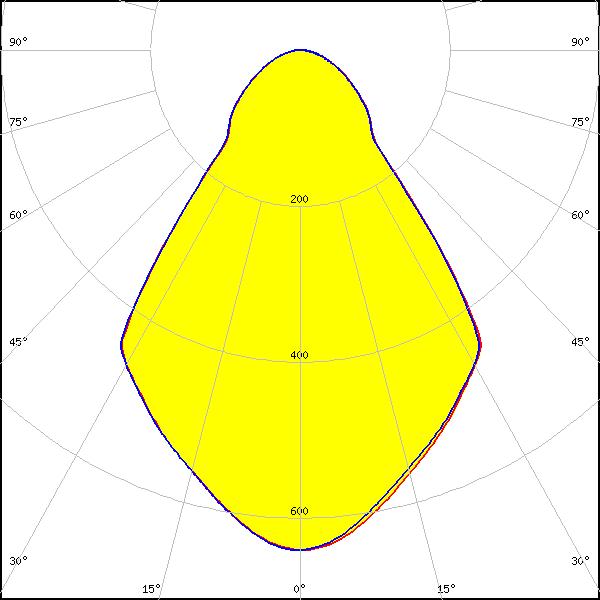

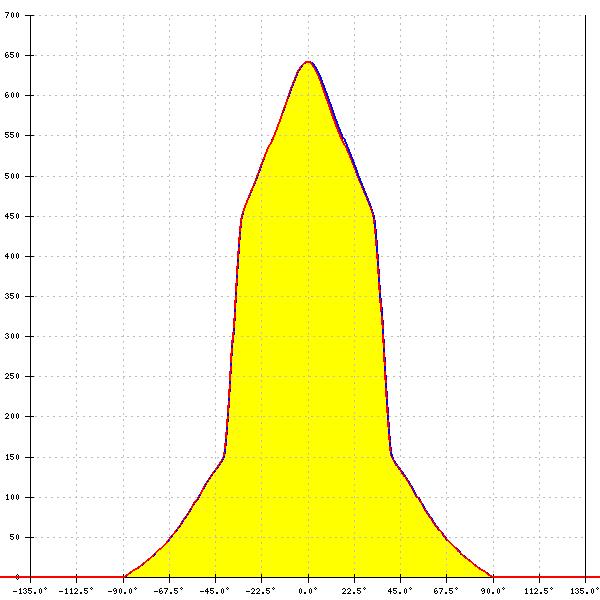

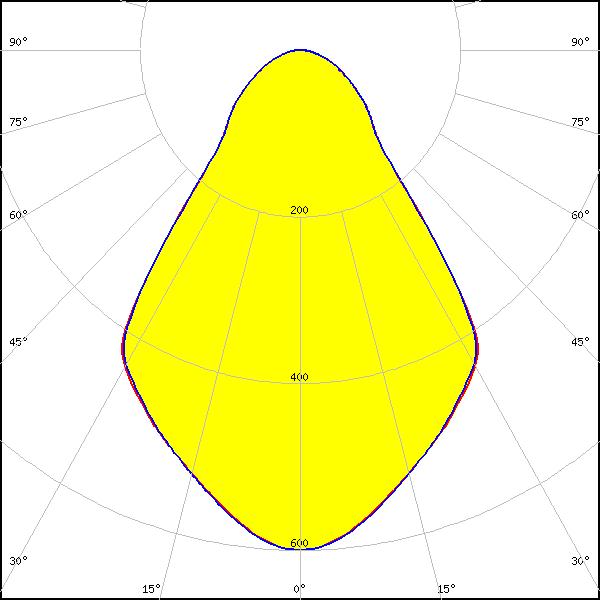

LED: V18 Gen6
LES size: 18.6 mm
Required components:
BJB: 47.319.2274
FWHM: 72°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

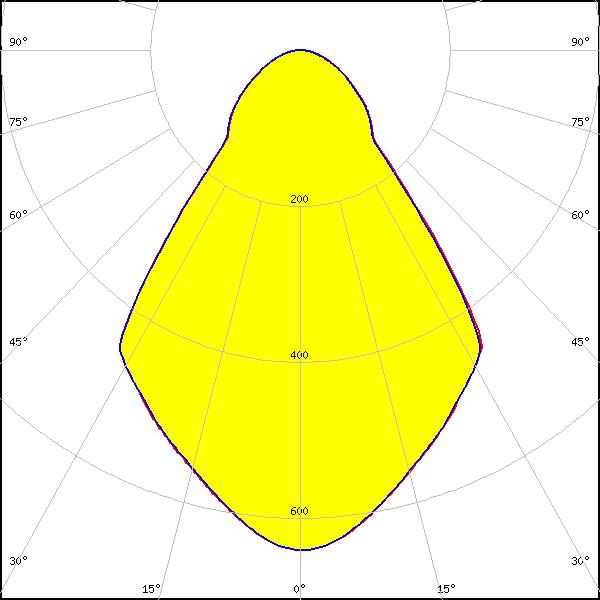

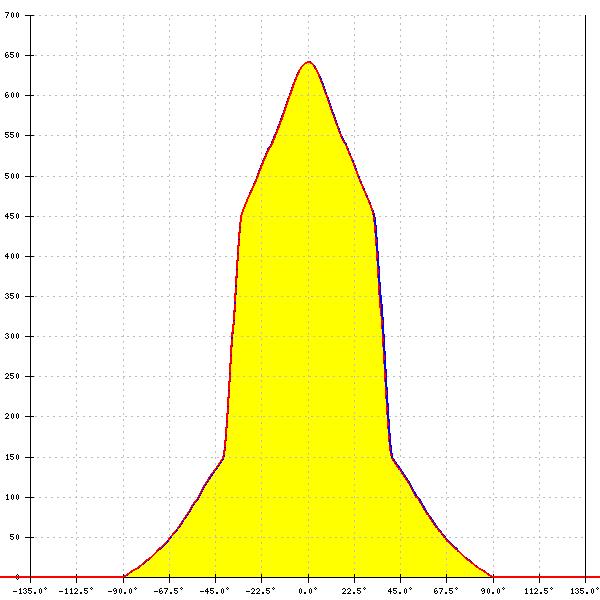

LED: V18 Gen7
LES size: 19.2 mm
Required components:
BJB: 47.319.2350
FWHM: 72°
FWTM: 124°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

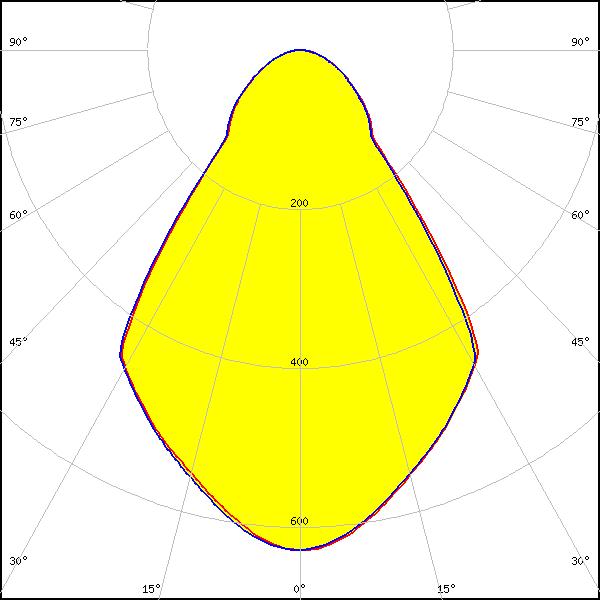

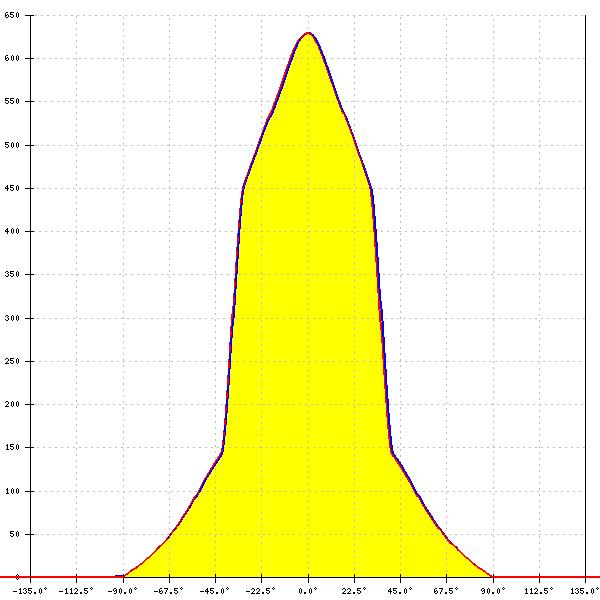

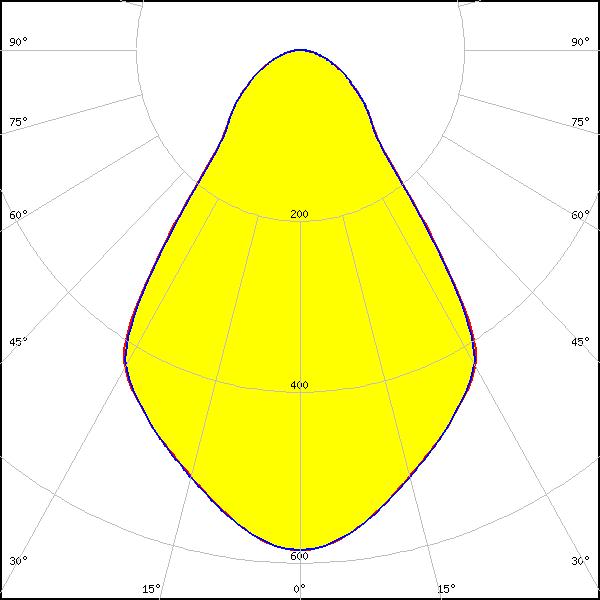

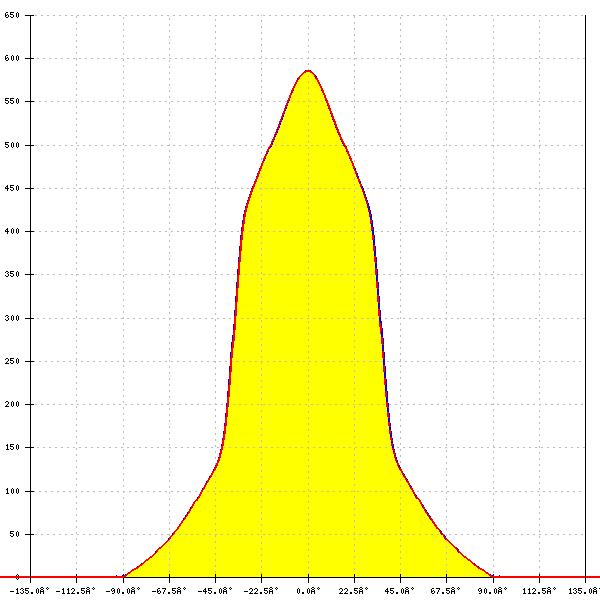

LED: V22 Gen6
LES size: 22.0 mm
Required components:
A.A.G. STUCCHI: 8102-G2
FWHM: 71°
FWTM: 124°
Peak intensity: 0.630 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

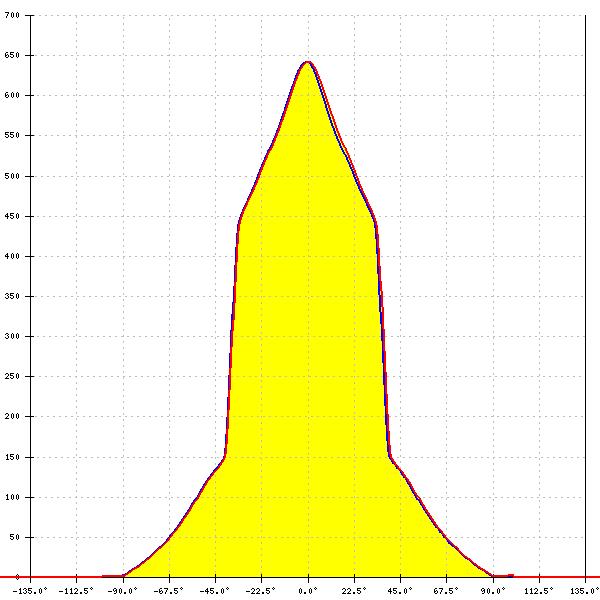

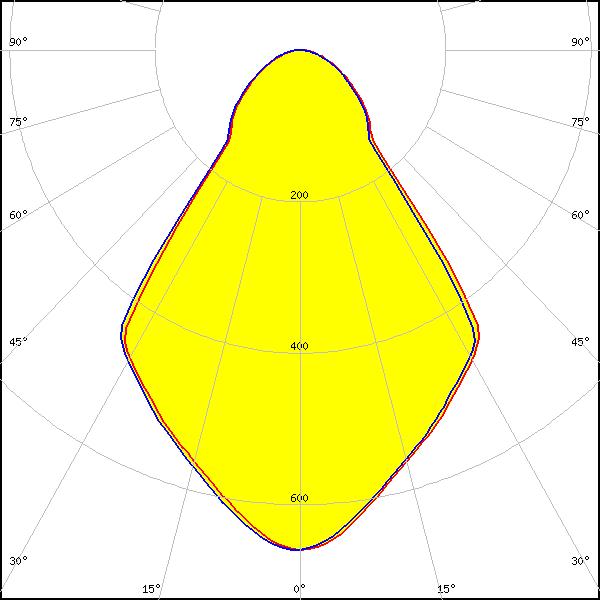

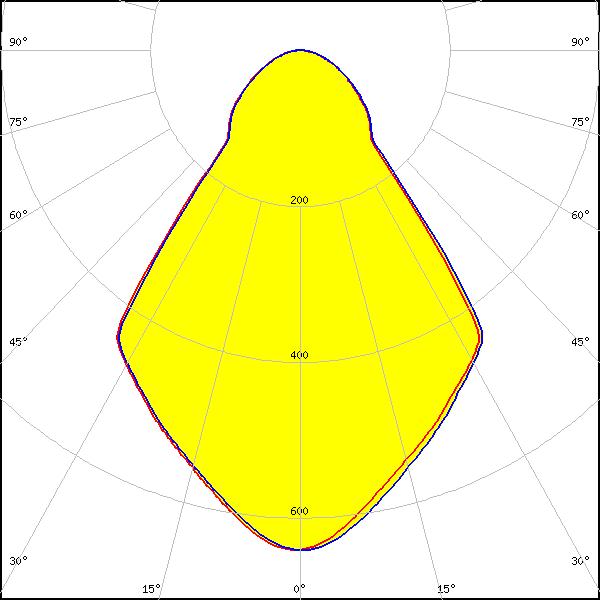

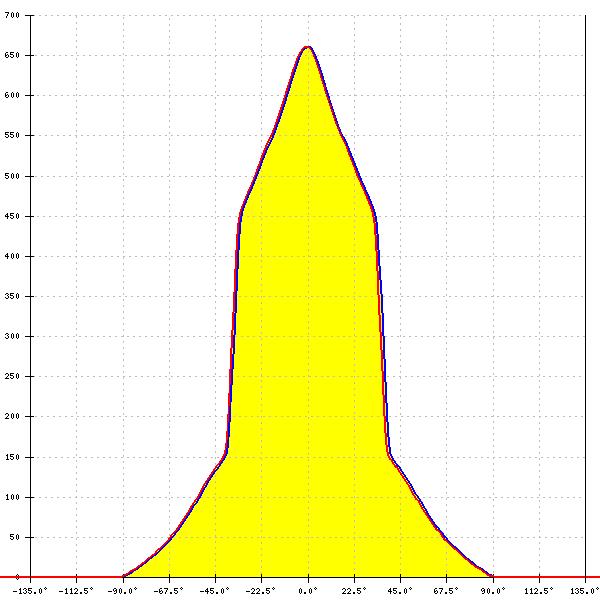

LED: CLL03x/CLU03x
LES size: 14.5 mm
Required components:
BJB: 47.319.2021
FWHM: 72°
FWTM: 123°
Peak intensity: 0.660 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

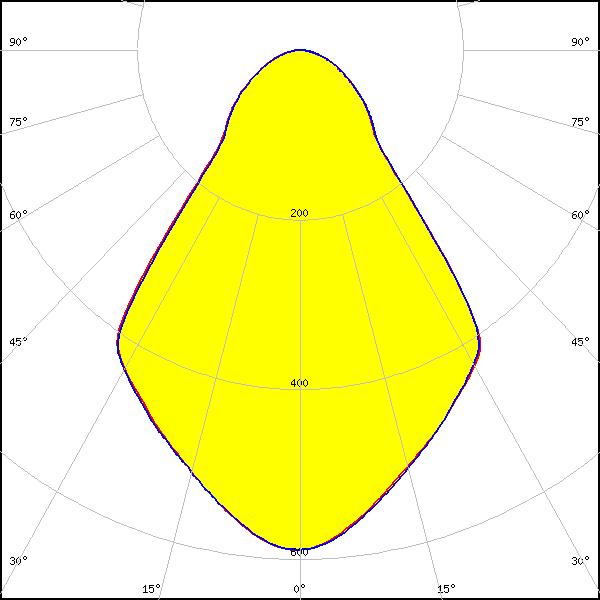

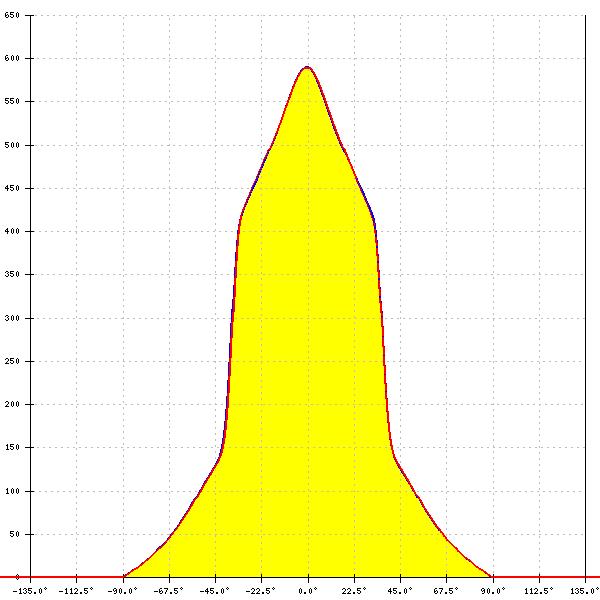

LED: CLL03x/CLU03x
LES size: 14.5 mm
Required components:
A.A.G. STUCCHI: 8101-G2
F13671_ANGE-RZ-LENS
FWHM: 73°
FWTM: 126°
Peak intensity: 0.590 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL03x/CLU03x
LES size: 14.5 mm
Required components:
A.A.G. STUCCHI: 8101-G2
FWHM: 72°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

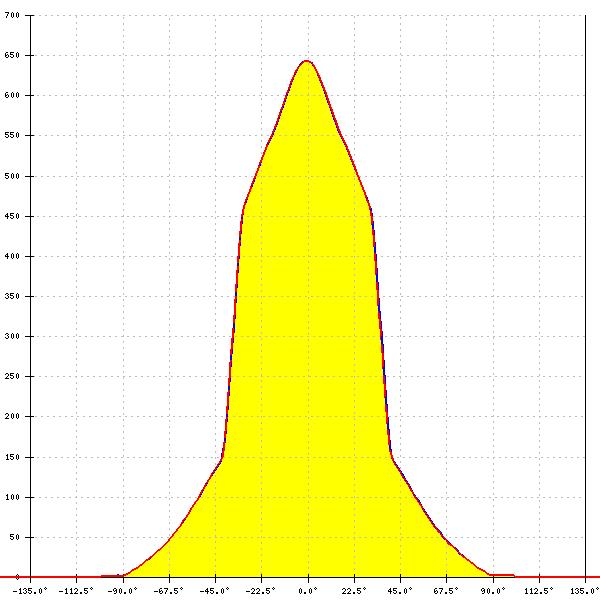

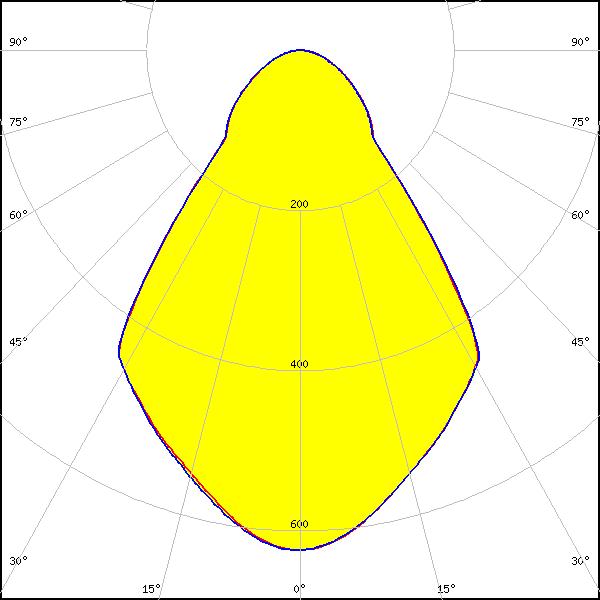

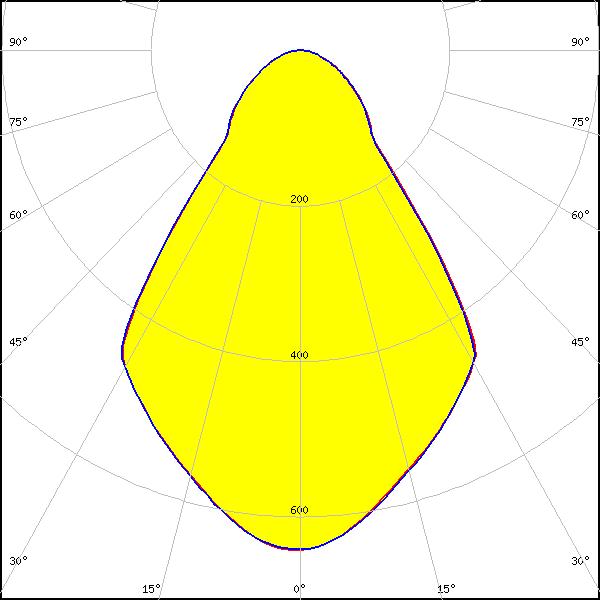

LED: CLL04x/CLU04x
LES size: 22.0 mm
Required components:
BJB: 47.319.2030
FWHM: 71°
FWTM: 124°
Peak intensity: 0.600 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

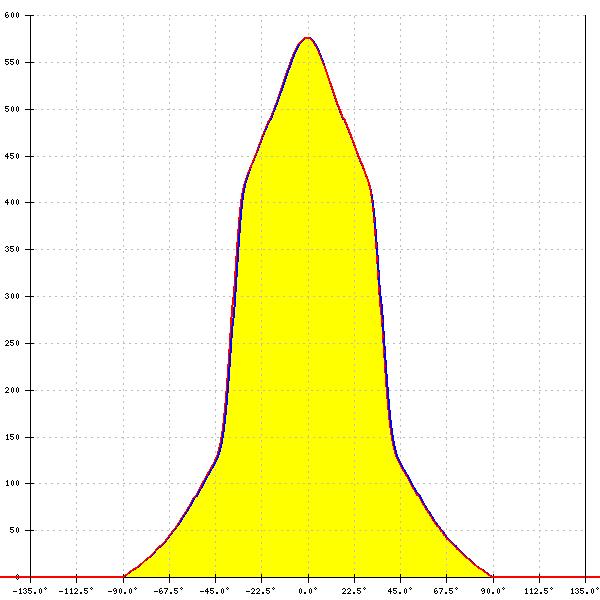

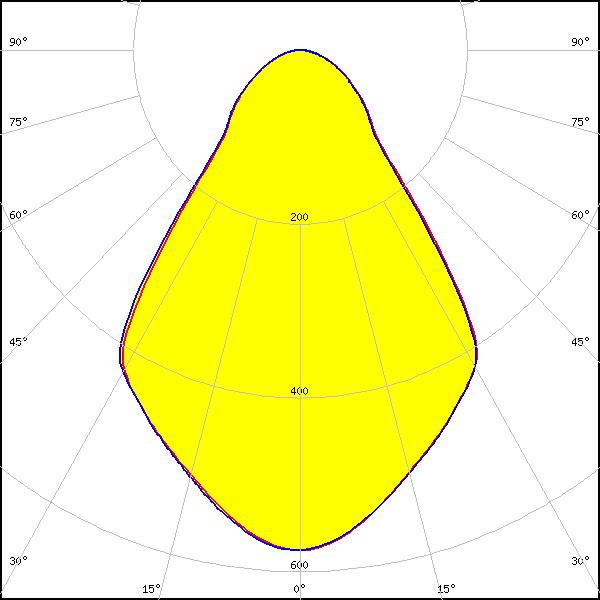

LED: CLL04x/CLU04x
LES size: 22.0 mm
Required components:
A.A.G. STUCCHI: 8102-G2
F13671_ANGE-RZ-LENS
FWHM: 72°
FWTM: 125°
Peak intensity: 0.580 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL04x/CLU04x
LES size: 22.0 mm
Required components:
A.A.G. STUCCHI: 8102-G2
FWHM: 72°
FWTM: 125°
Peak intensity: 0.620 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

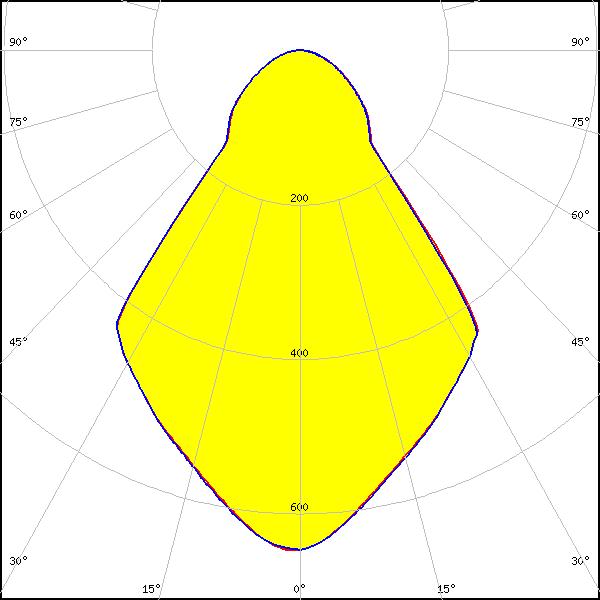

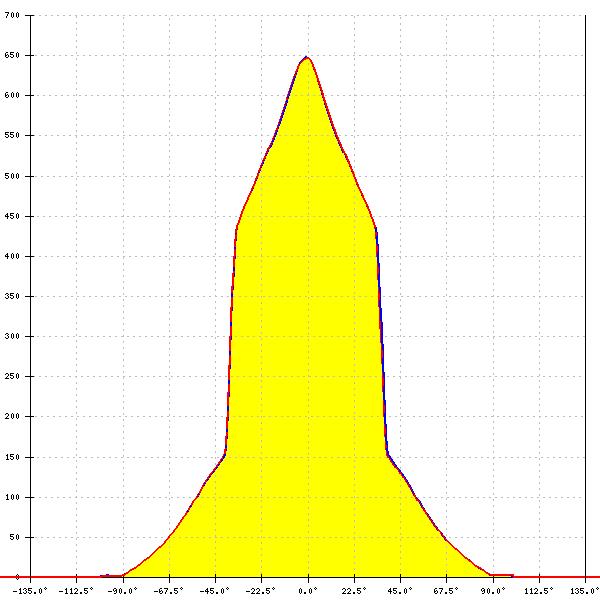

LED: CLU720/721/723
LES size: 11.0 mm
Required components:
A.A.G. STUCCHI: 8101-G2
FWHM: 72°
FWTM: 127°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
LED: CLU720/721/723
LES size: 11.0 mm
Required components:
BJB: 47.319.2021
FWHM: 73°
FWTM: 125°
Peak intensity: 0.650 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

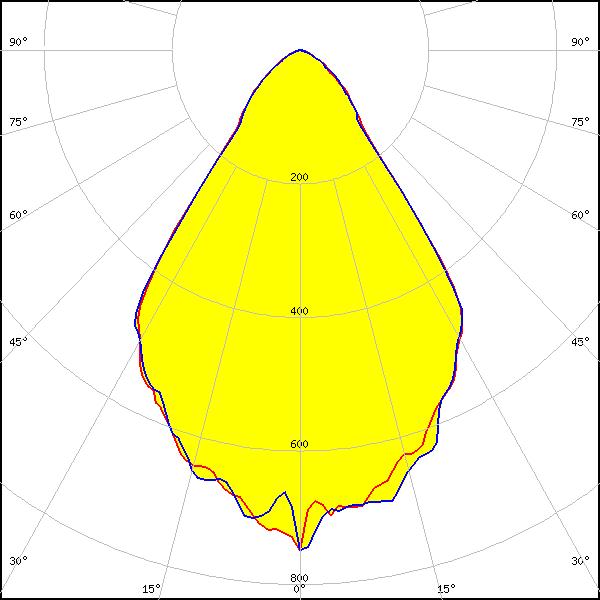

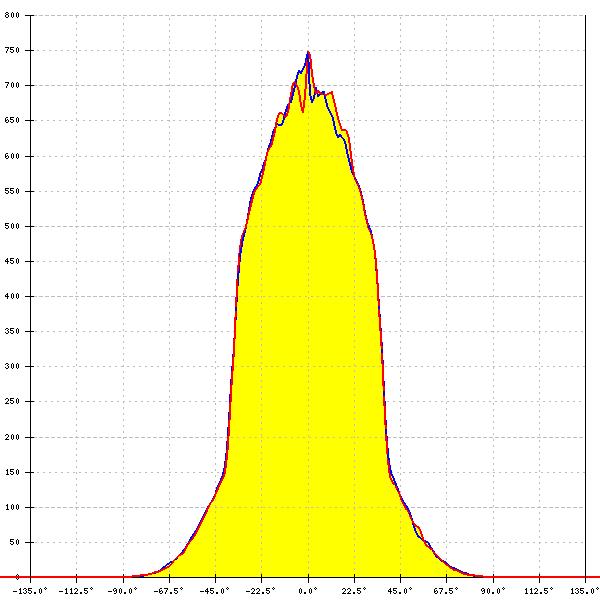

LED: CLU730/731/733
LES size: 13.0 mm
Required components:
BJB: 47.319.2030
FWHM: 70°
FWTM: 105°
Peak intensity: 0.766 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

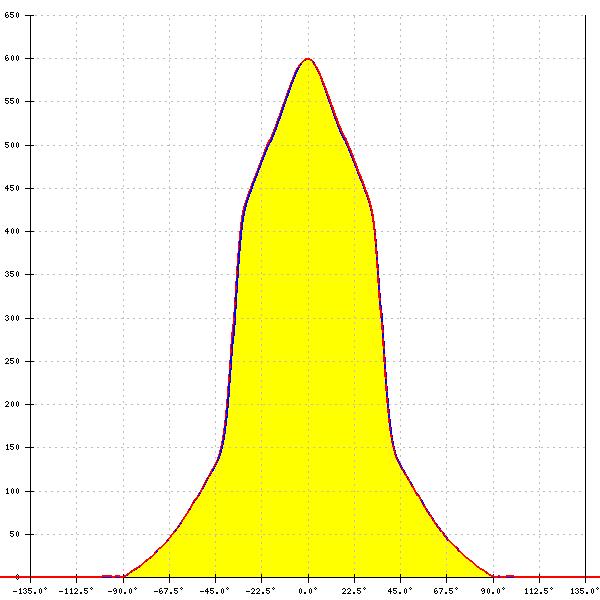

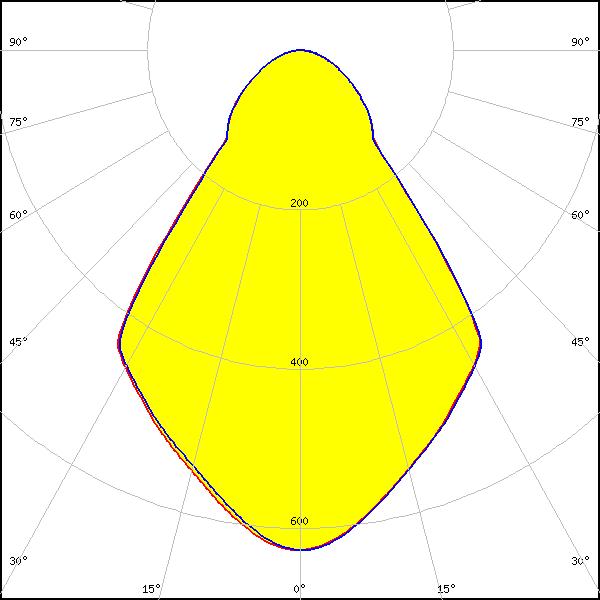

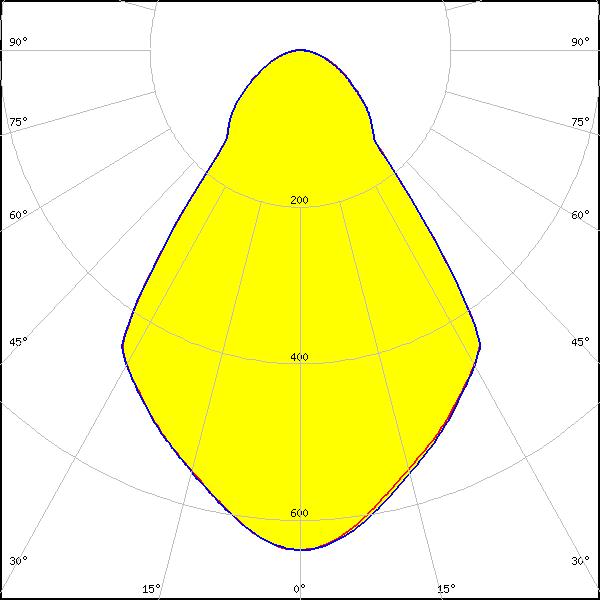

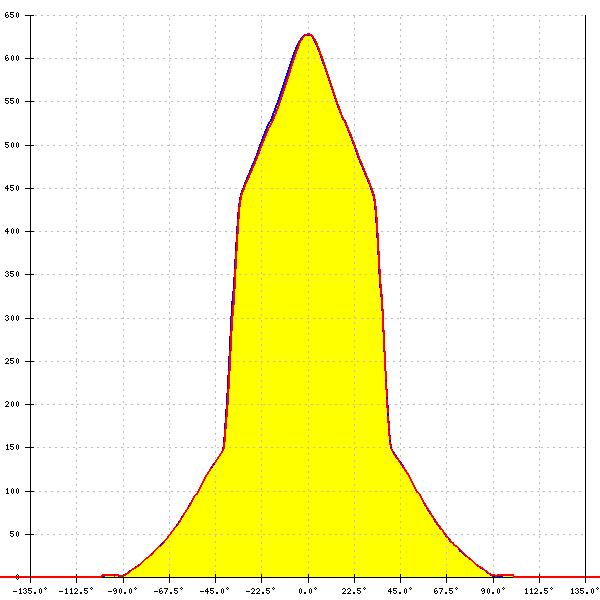

LED: CXA/B 25xx
LES size: 19.0 mm
Required components:
BJB: 47.319.2141
FWHM: 72°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

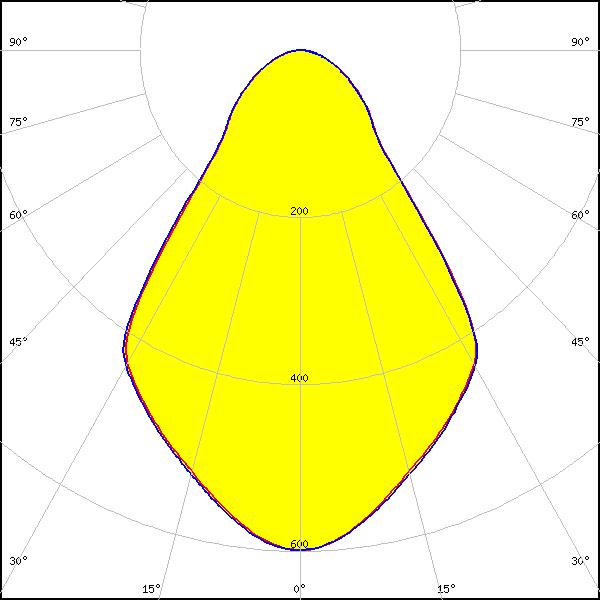

LED: CXA/B 25xx
LES size: 19.0 mm
Required components:
BJB: 47.319.2141
F13671_ANGE-RZ-LENS
FWHM: 72°
FWTM: 125°
Peak intensity: 0.600 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 25xx
LES size: 19.0 mm
Required components:
A.A.G. STUCCHI: 8401-G2
FWHM: 73°
FWTM: 126°
Peak intensity: 0.630 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

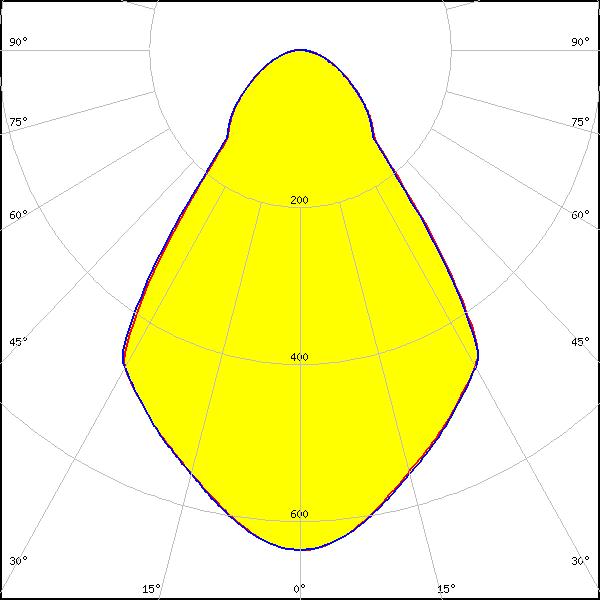

LED: CXA/B 30xx
LES size: 23.0 mm
Required components:
A.A.G. STUCCHI: 8404-G2
FWHM: 71°
FWTM: 124°
Peak intensity: 0.640 cd/lm
Efficiency: 92 %
LEDs/each optic: 1
Light colour/type: White

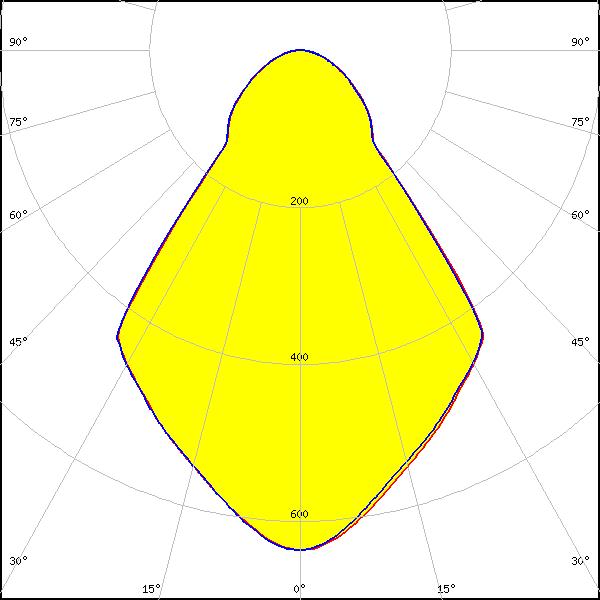

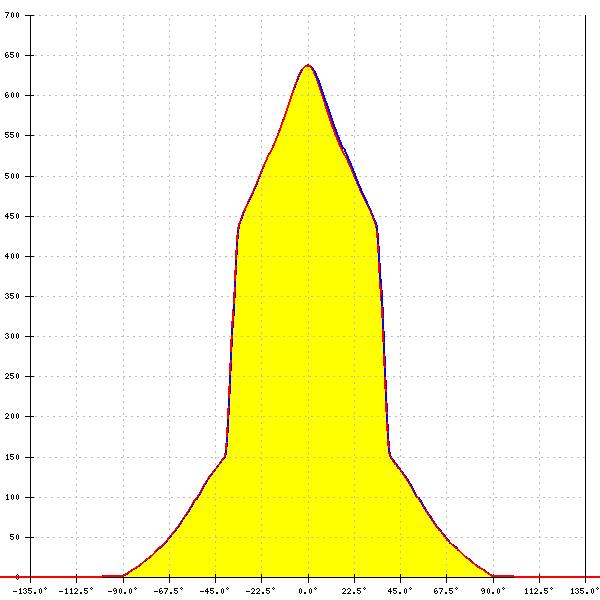

LED: LUXEON CoB 1204/1205
LES size: 13.0 mm
Required components:
A.A.G. STUCCHI: 8301-G2
FWHM: 73°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

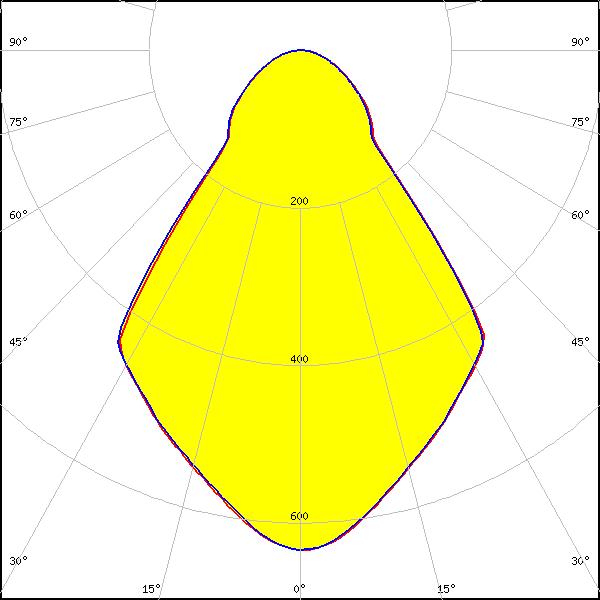

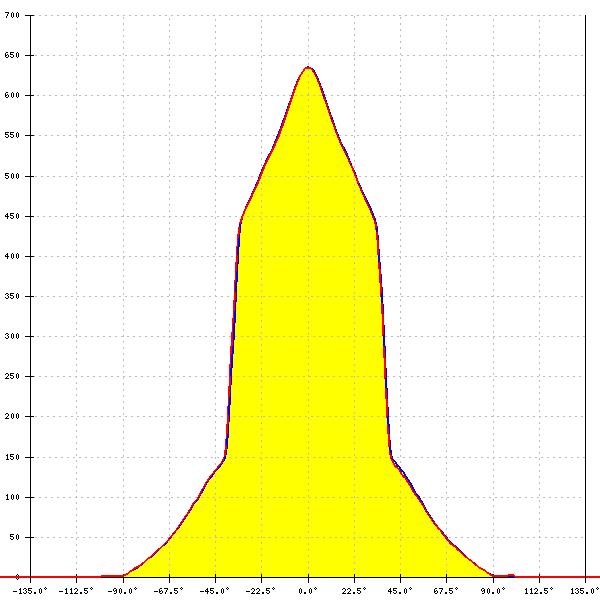

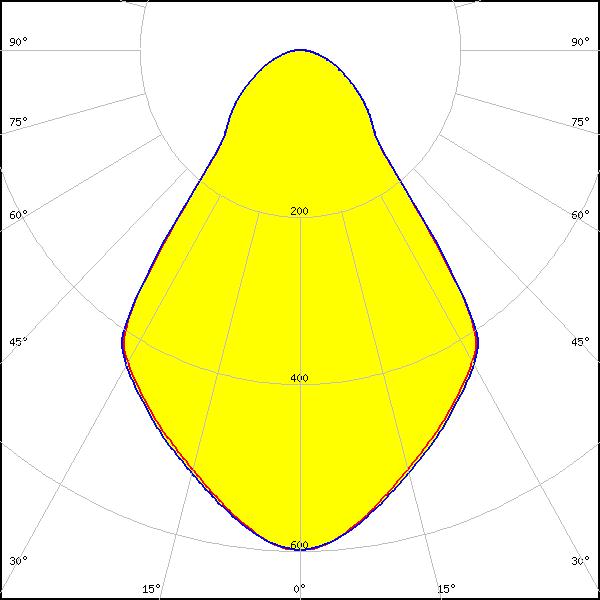

LED: LUXEON CoB 1208
LES size: 15.0 mm
Required components:
A.A.G. STUCCHI: 8301-G2
FWHM: 73°
FWTM: 126°
Peak intensity: 0.630 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

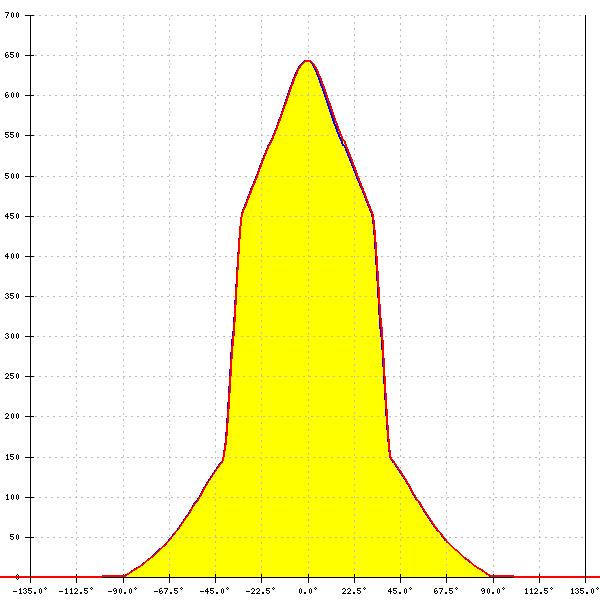

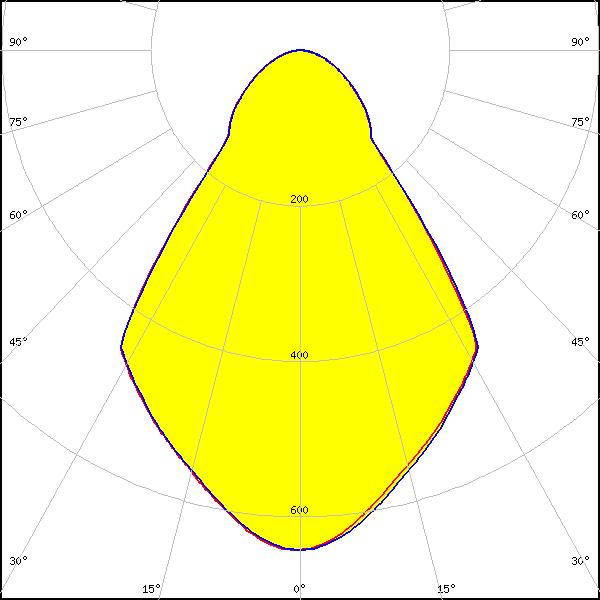

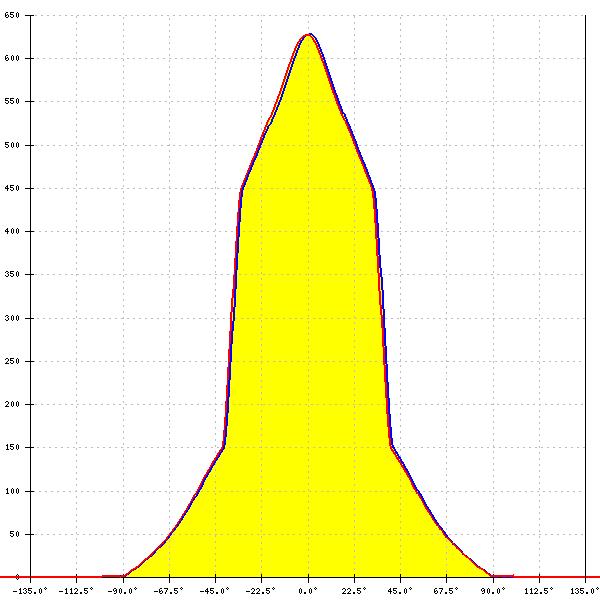

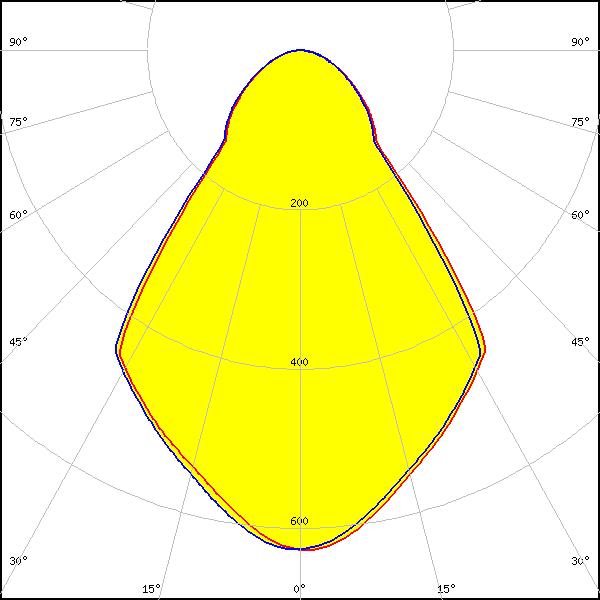

LED: LUXEON CoB 1211
LES size: 18.5 mm
Required components:
BJB: 47.319.2030
FWHM: 72°
FWTM: 125°
Peak intensity: 0.630 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1211
LES size: 18.5 mm
Required components:
A.A.G. STUCCHI: 8102-G2
FWHM: 71°
FWTM: 123°
Peak intensity: 0.640 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

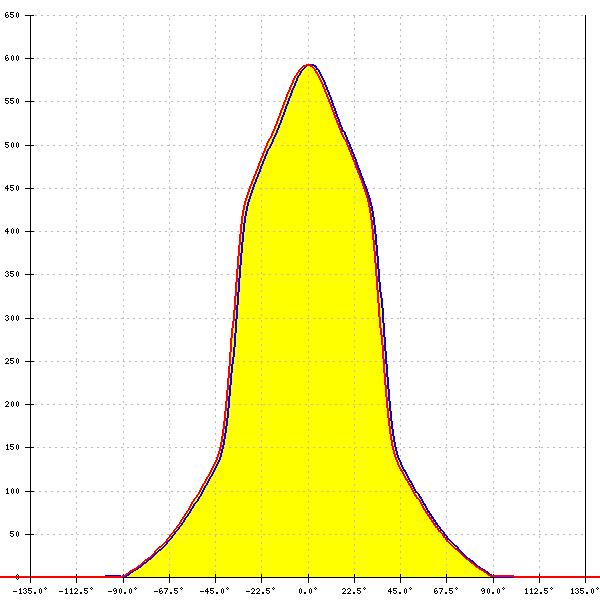

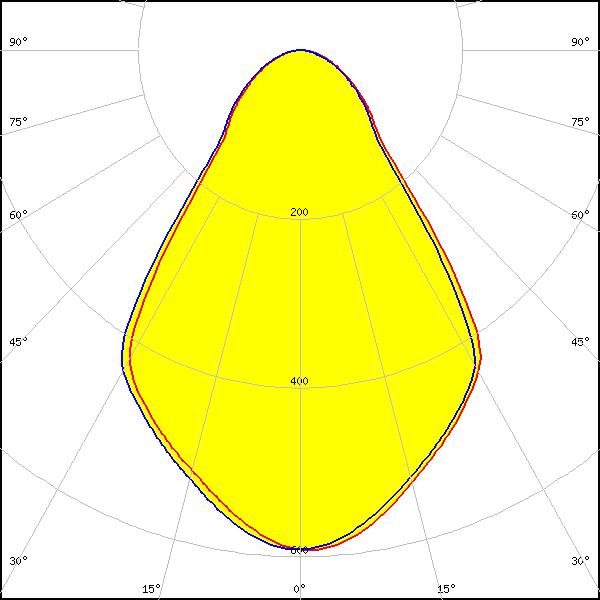

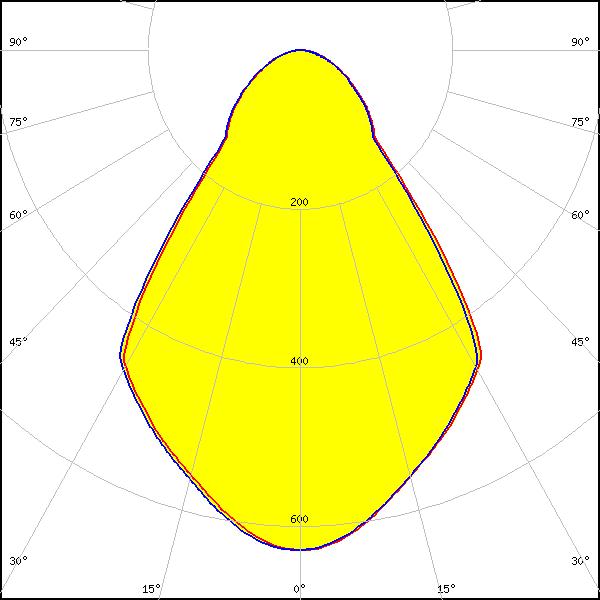

LED: LUXEON CoB 1213/1216/1812
LES size: 23.0 mm
Required components:
BJB: 47.319.2030
F13671_ANGE-RZ-LENS
FWHM: 71°
FWTM: 125°
Peak intensity: 0.590 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

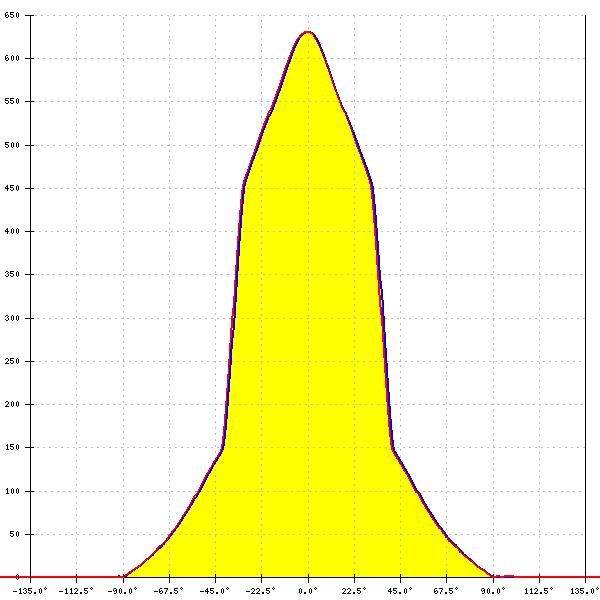

LED: LUXEON CoB 1213/1216/1812
LES size: 23.0 mm
Required components:
BJB: 47.319.2030
FWHM: 72°
FWTM: 125°
Peak intensity: 0.630 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

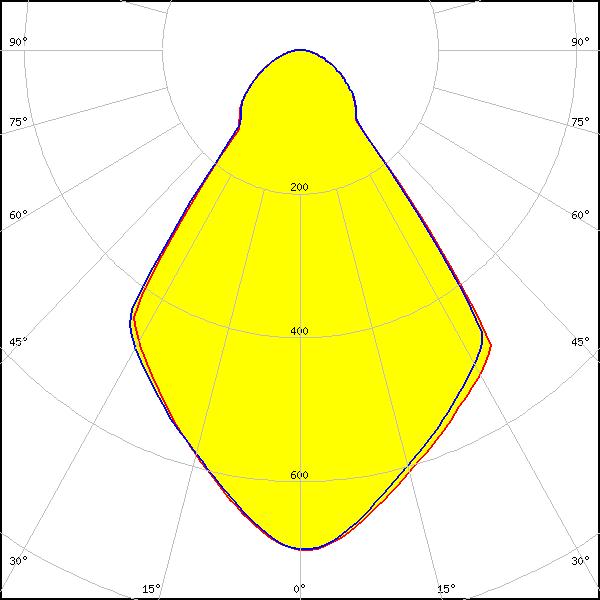

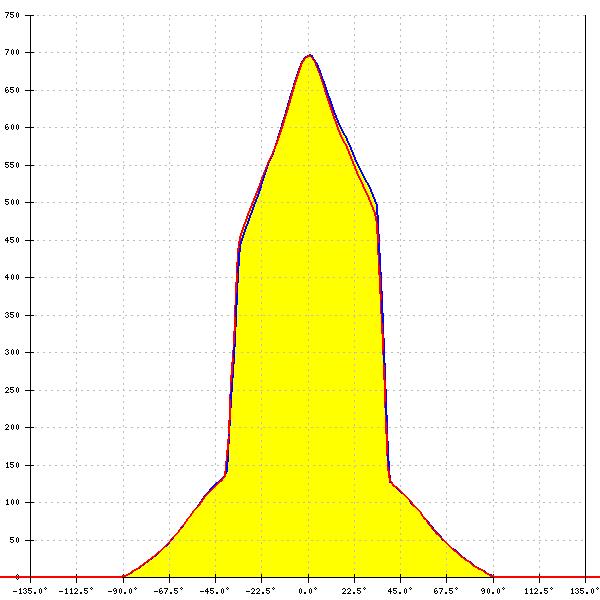

LED: LUXEON K12
LES size: 13.5 mm
Required components:
BJB: 47.319.2070
F13671_ANGE-RZ-LENS
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON K12
LES size: 13.5 mm
Required components:
BJB: 47.319.2070
FWHM: 72°
FWTM: 120°
Peak intensity: 0.700 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

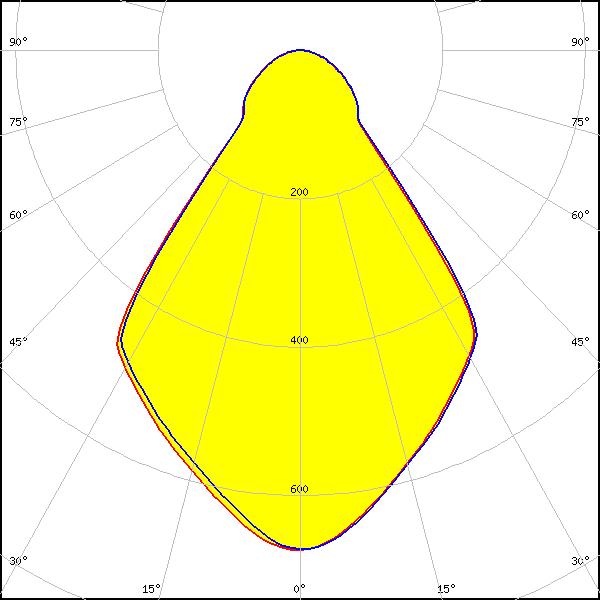

LED: LUXEON K16
LES size: 17.0 mm
Required components:
BJB: 47.319.2070
F13671_ANGE-RZ-LENS
LEDs/each optic: 1
Light colour/type: White

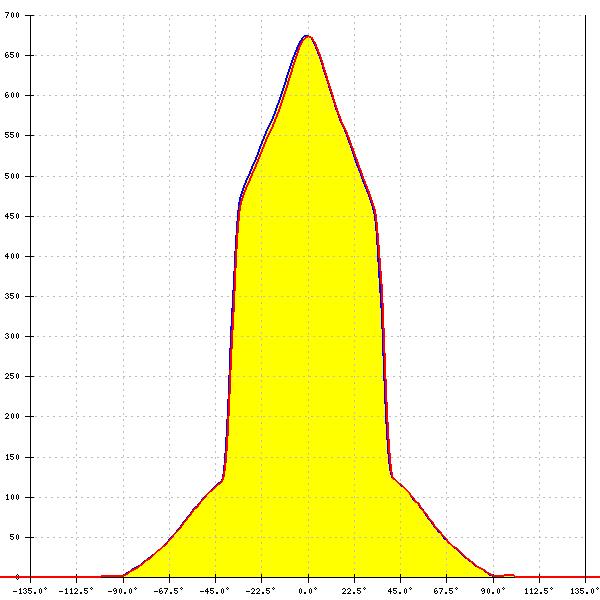

LED: LUXEON K16
LES size: 17.0 mm
Required components:
BJB: 47.319.2070
FWHM: 72°
FWTM: 121°
Peak intensity: 0.700 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

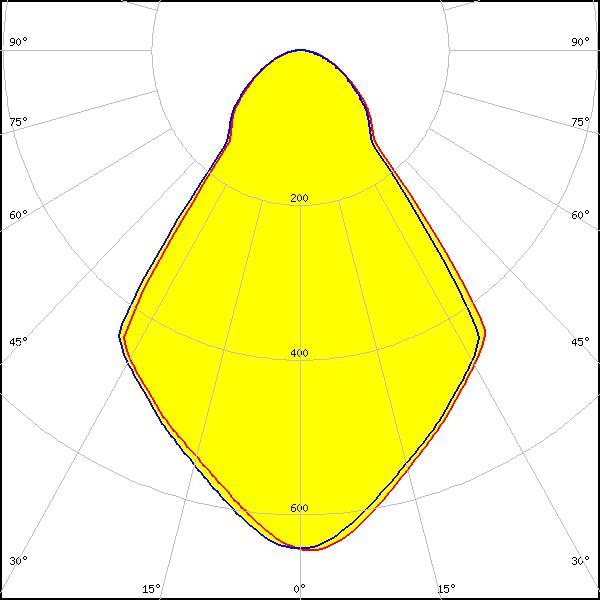

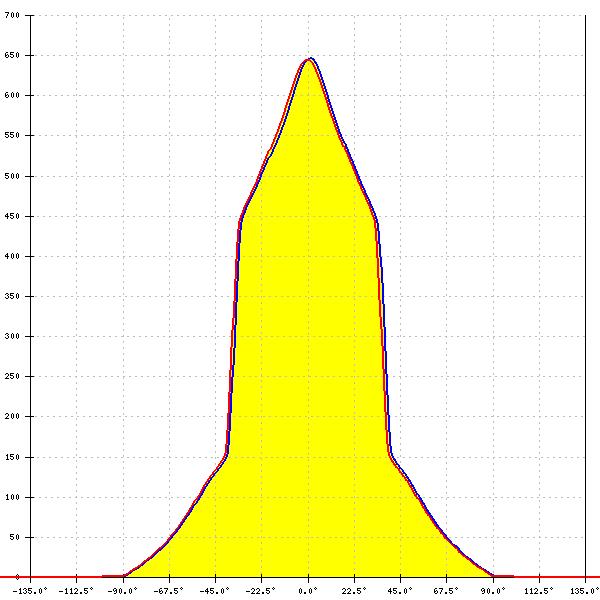

LED: CxM-14 (19x19)
LES size: 14.5 mm
Required components:
BJB: 47.319.2021
FWHM: 72°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

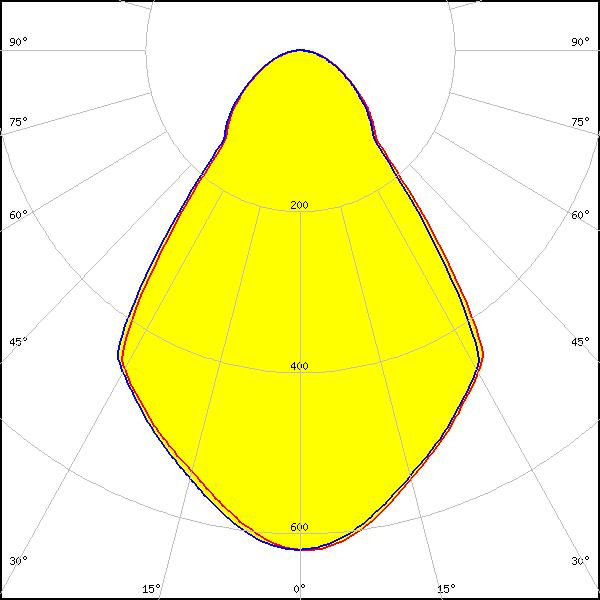

LED: CxM-22 (28x28)
LES size: 22.0 mm
Required components:
BJB: 47.319.2030
FWHM: 72°
FWTM: 126°
Peak intensity: 0.600 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

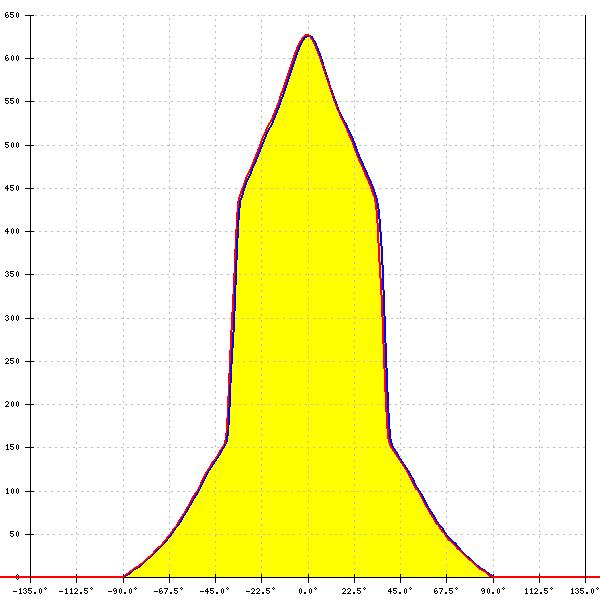

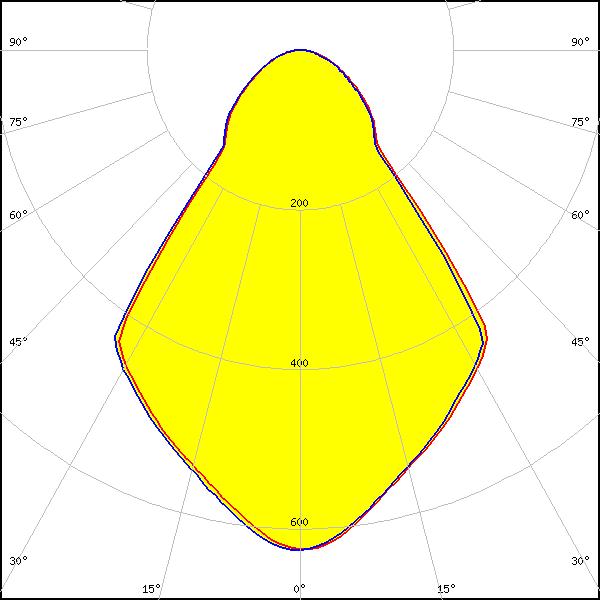

LED: Soleriq S13 19x19
LES size: 13.0 mm
Required components:
BJB: 47.319.2021
FWHM: 73°
FWTM: 126°
Peak intensity: 0.630 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

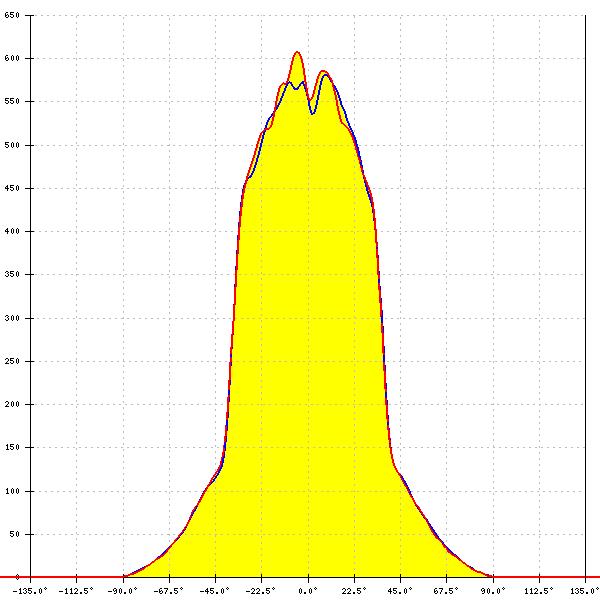

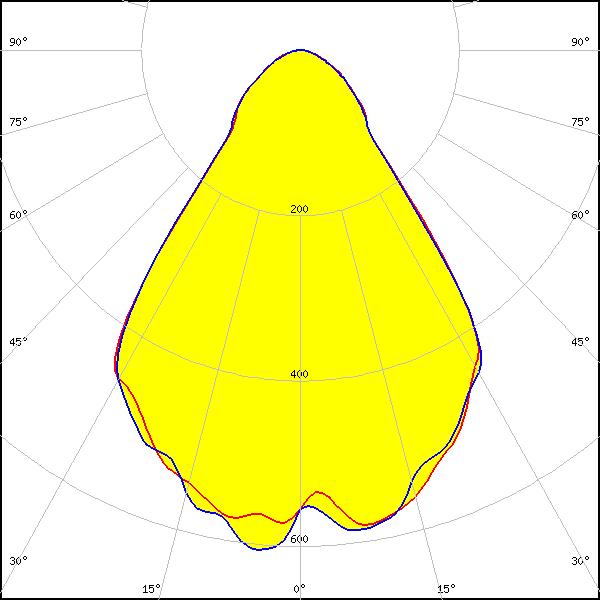

LED: Soleriq S15
LES size: 14.7 mm
Required components:
BJB: 47.319.2021
FWHM: 72°
FWTM: 116°
Peak intensity: 0.610 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

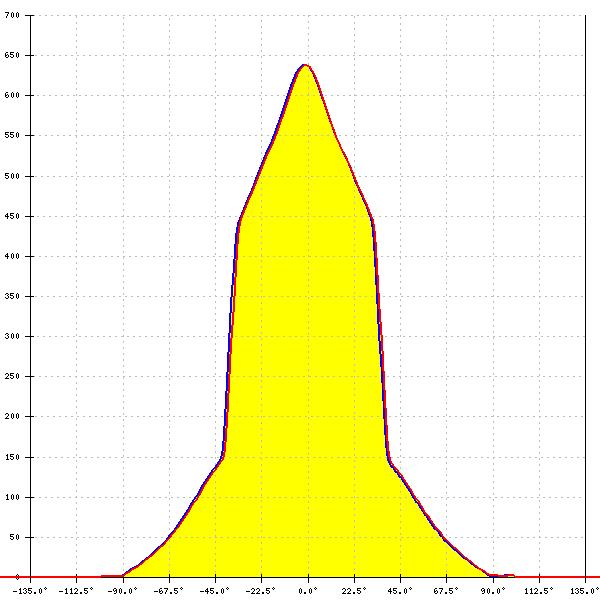

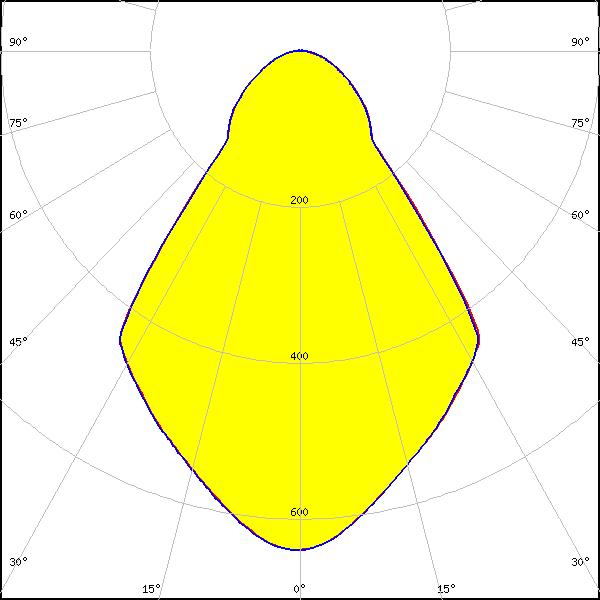

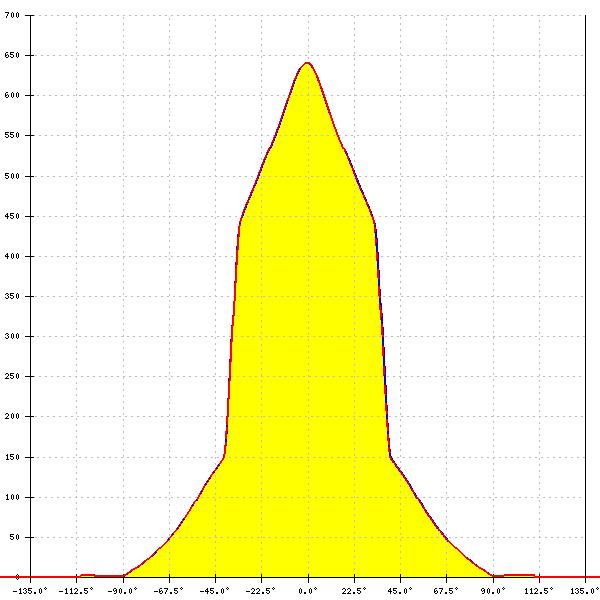

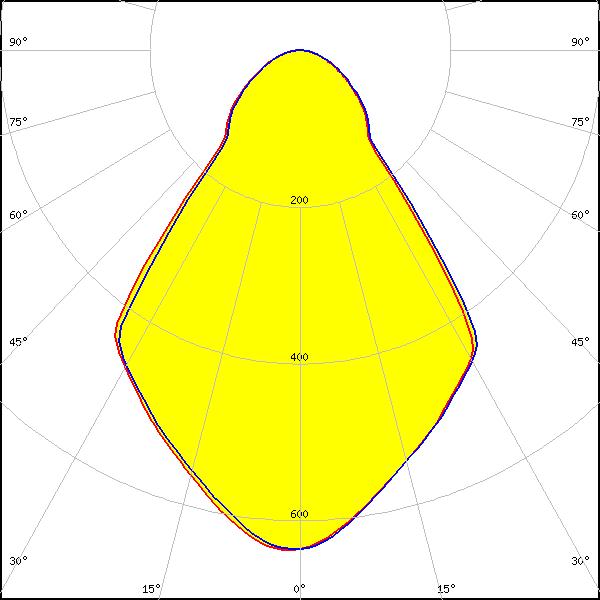

LED: Soleriq S19
LES size: 17.9 mm
Required components:
A.A.G. STUCCHI: 8503-G2
FWHM: 72°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: Soleriq S19
LES size: 17.9 mm
Required components:
BJB: 47.319.2170
FWHM: 72°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

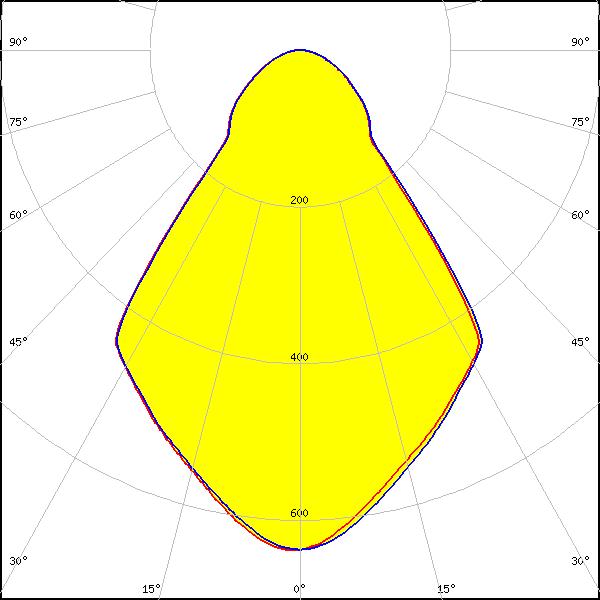

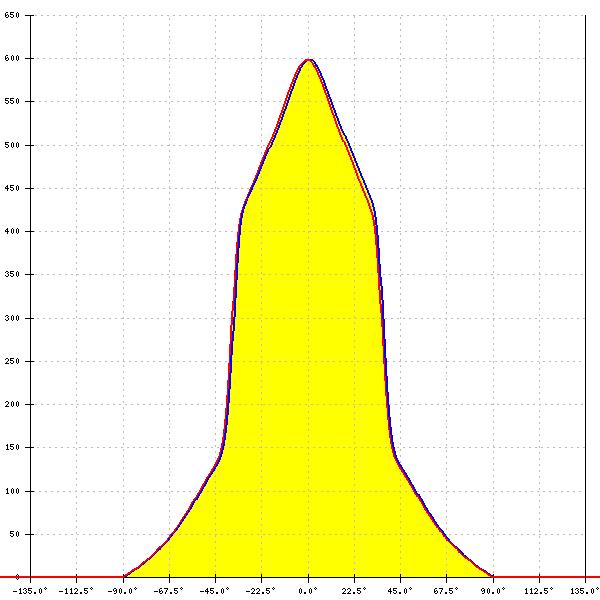

LED: LC016D / LC019D / LC026D / LC033D
LES size: 14.5 mm
Required components:
A.A.G. STUCCHI: 8101-G2
F13671_ANGE-RZ-LENS
FWHM: 73°
FWTM: 125°
Peak intensity: 0.600 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: LC016D / LC019D / LC026D / LC033D
LES size: 14.5 mm
Required components:
BJB: 47.319.2021
F13671_ANGE-RZ-LENS
FWHM: 73°
FWTM: 125°
Peak intensity: 0.600 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: LC016D / LC019D / LC026D / LC033D
LES size: 14.5 mm
Required components:
A.A.G. STUCCHI: 8101-G2
FWHM: 73°
FWTM: 124°
Peak intensity: 0.640 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: LC040D / LC060D / LC080D
LES size: 22.0 mm
Required components:
BJB: 47.319.2030
FWHM: 71°
FWTM: 111°
Peak intensity: 0.640 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

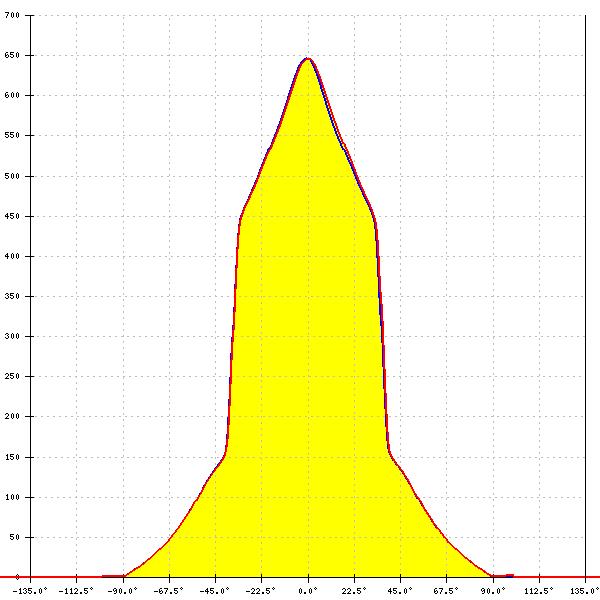

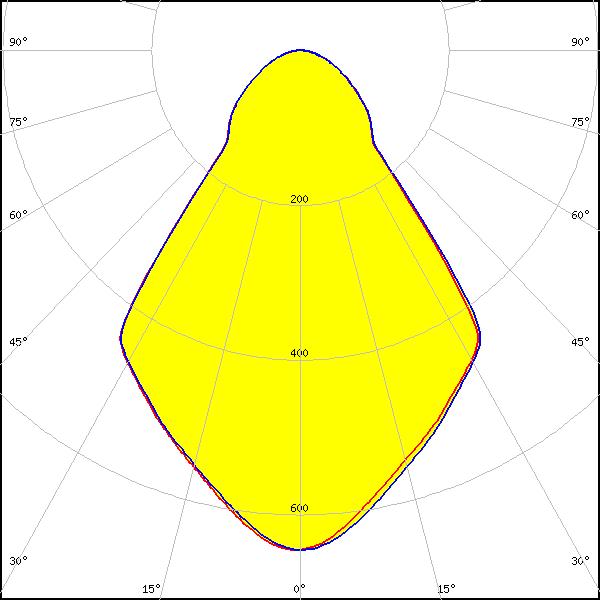

LED: ZC12/18
LES size: 14.6 mm
Required components:
A.A.G. STUCCHI: 8101-G2
FWHM: 72°
FWTM: 123°
Peak intensity: 0.660 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

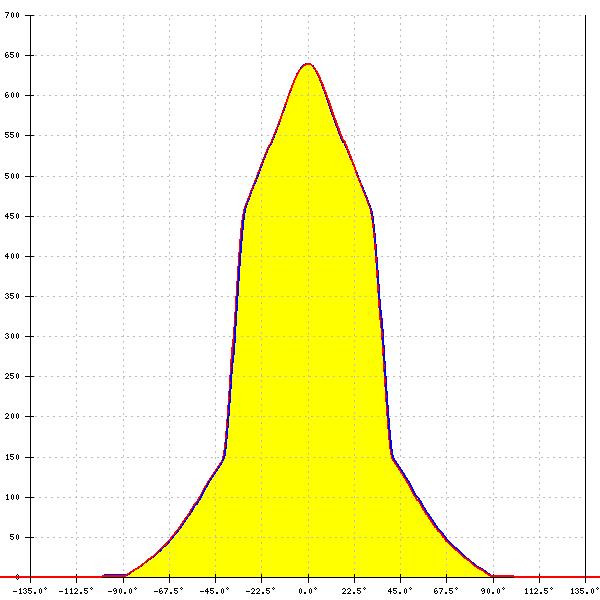

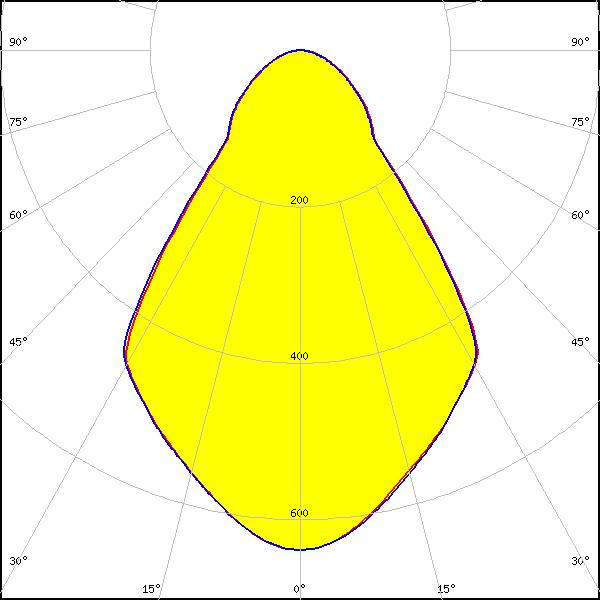

LED: ZC25/40/60
LES size: 22.6 mm
Required components:
A.A.G. STUCCHI: 8102-G2
FWHM: 71°
FWTM: 124°
Peak intensity: 0.640 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White
LED: Mega Zenigata (GW5DGC)
LES size: 16.0 mm
Required components:
BJB: 47.319.2011
LEDs/each optic: 1
Light colour/type: White

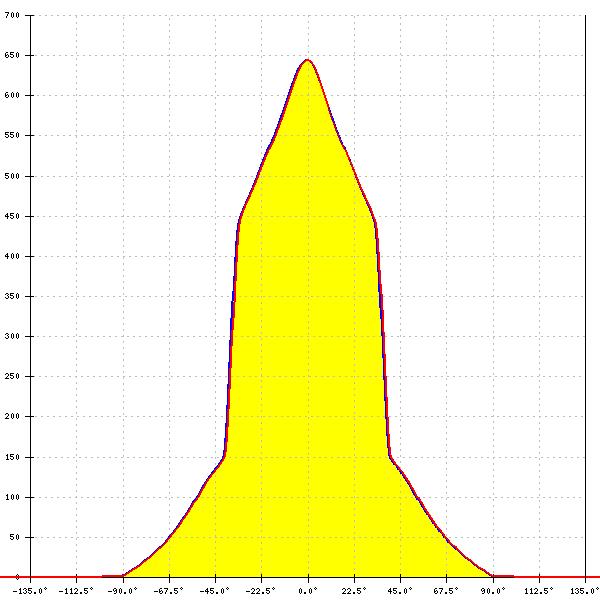

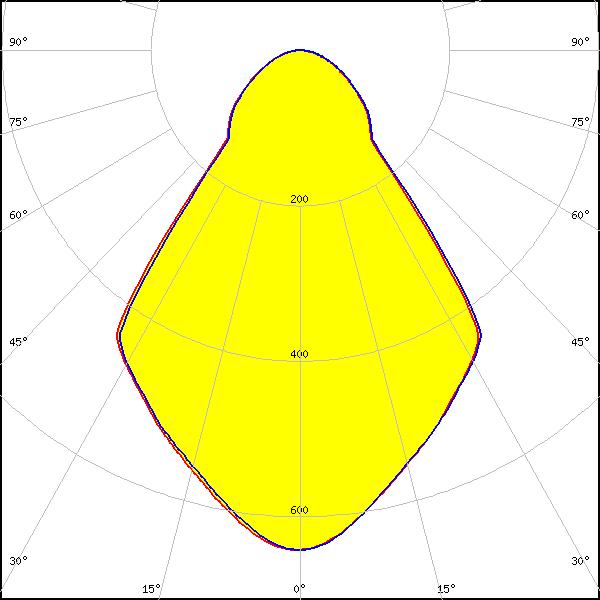

LED: Mega Zenigata (GW6DME)
LES size: 16.0 mm
Required components:
BJB: 47.319.2011
FWHM: 72°
FWTM: 123°
Peak intensity: 0.700 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

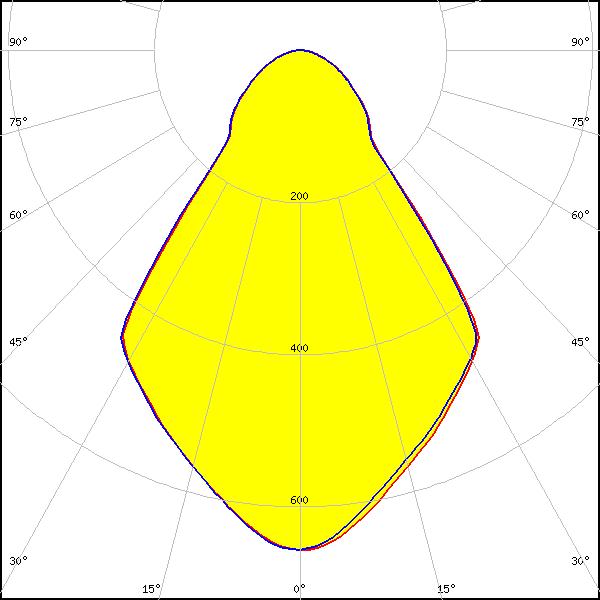

LED: Mega Zenigata (GW6DME)
LES size: 16.0 mm
Required components:
A.A.G. STUCCHI: 8301-G2
FWHM: 73°
FWTM: 125°
Peak intensity: 0.640 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White

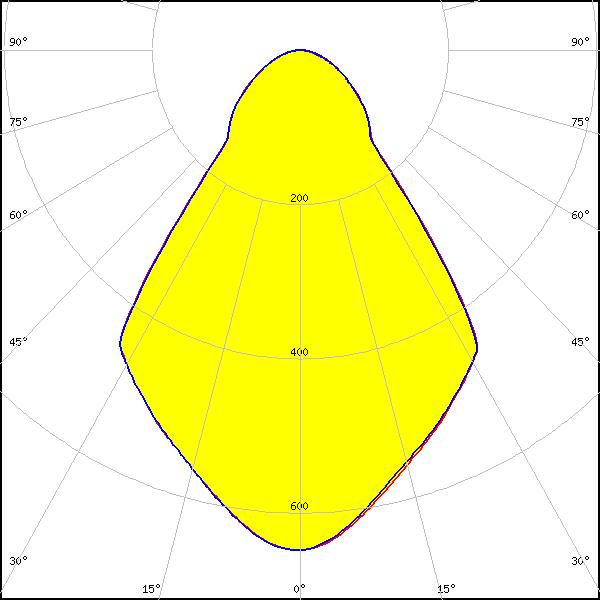

LED: SLE G7 LES17 H
FWHM: 71°
FWTM: 123°
Peak intensity: 0.650 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

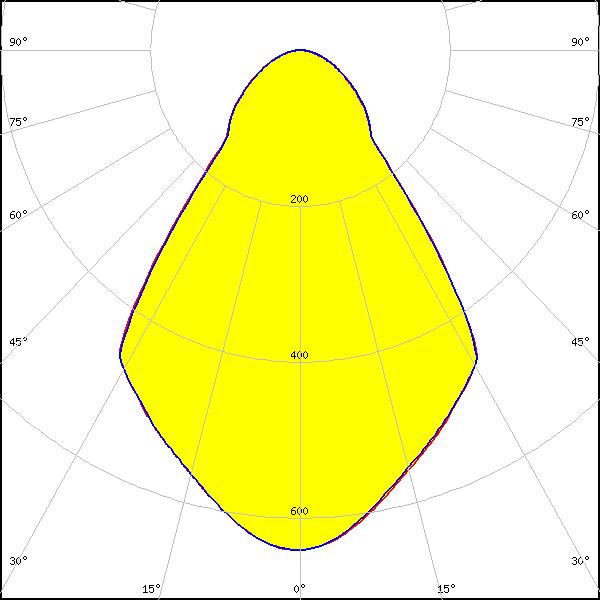

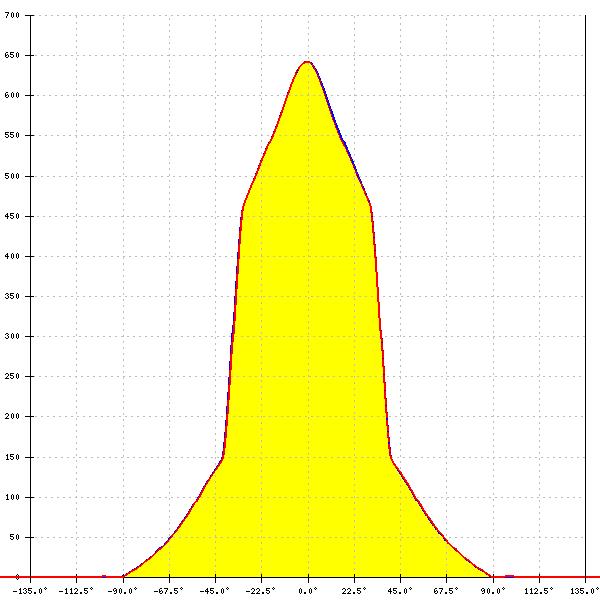

LED: SLE G7 LES21 H
FWHM: 71°
FWTM: 124°
Peak intensity: 0.640 cd/lm
Efficiency: 93 %
LEDs/each optic: 1
Light colour/type: White

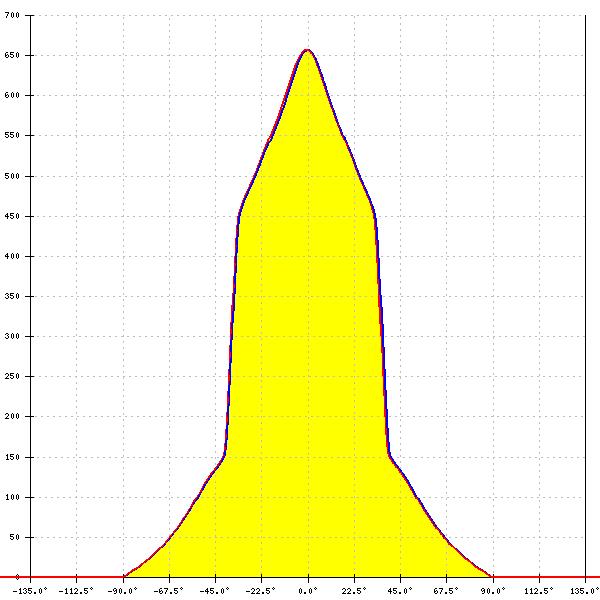

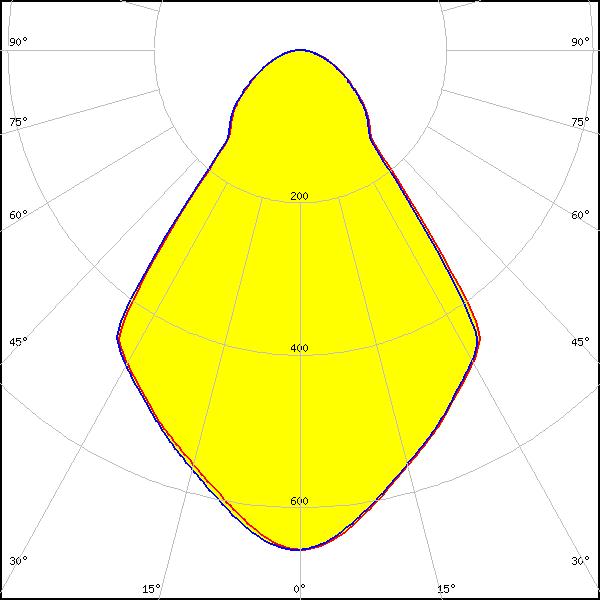

LED: XOB 14.5 mm
LES size: 14.5 mm
Required components:
BJB: 47.319.2021
FWHM: 72°
FWTM: 124°
Peak intensity: 0.656 cd/lm
Efficiency: 94 %
LEDs/each optic: 1
Light colour/type: White
