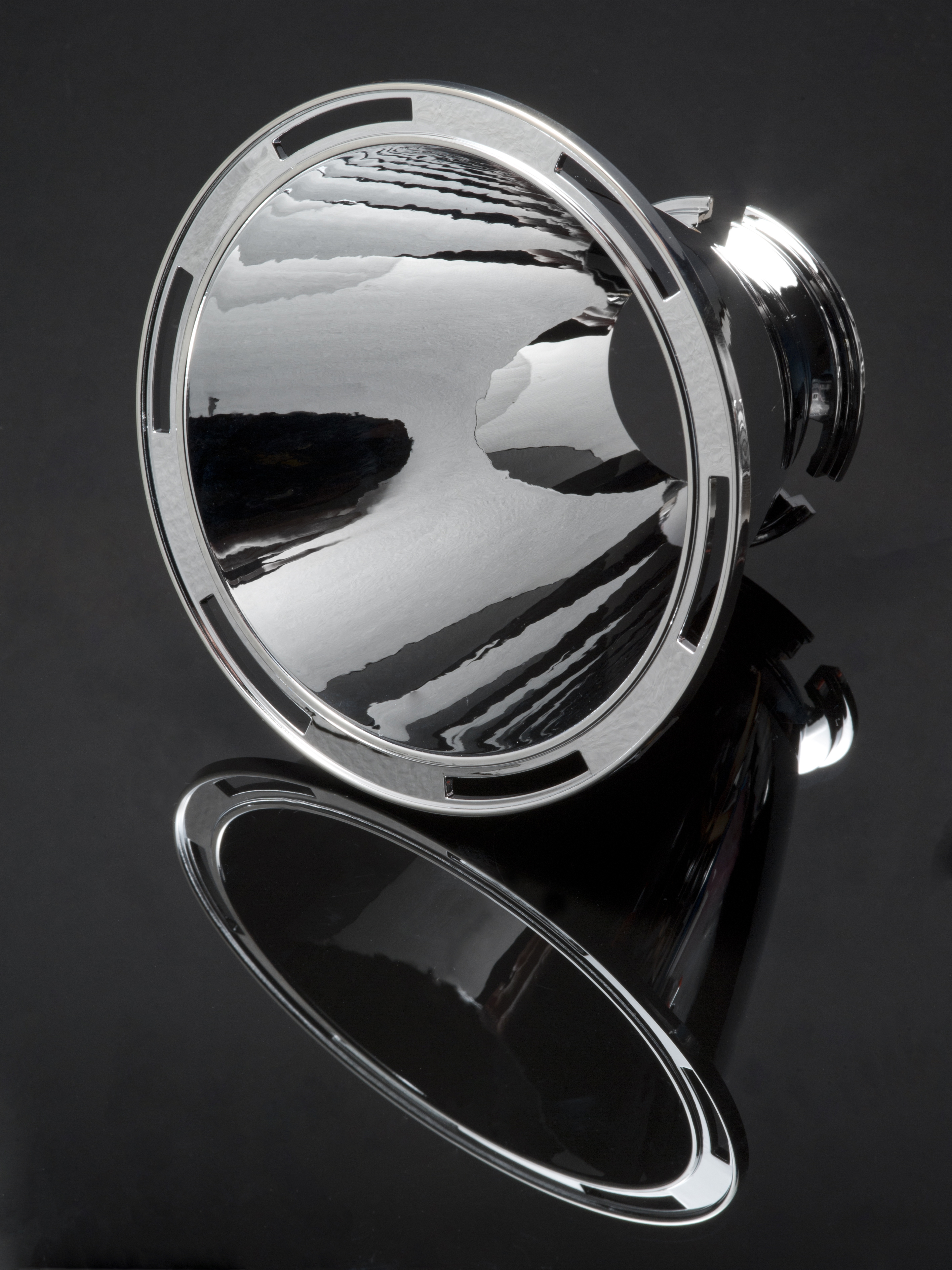

C11979_LENA-S

Print

~11° spot beam

Specification
  • Dimensions:
    111 mm
  • Height:
    80.00 mm
  • Fastening:
    socket
  • Colour:
    metal
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    60 pcs
  • Box size:
    400 x 280 x 380 mm
  • Box weight:
    3.8 kg
  • MPQ:
    60 pcs
  • MOQ:
    60 pcs
  • MOQ weight:
    0.0 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    C11979_LENA-S

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

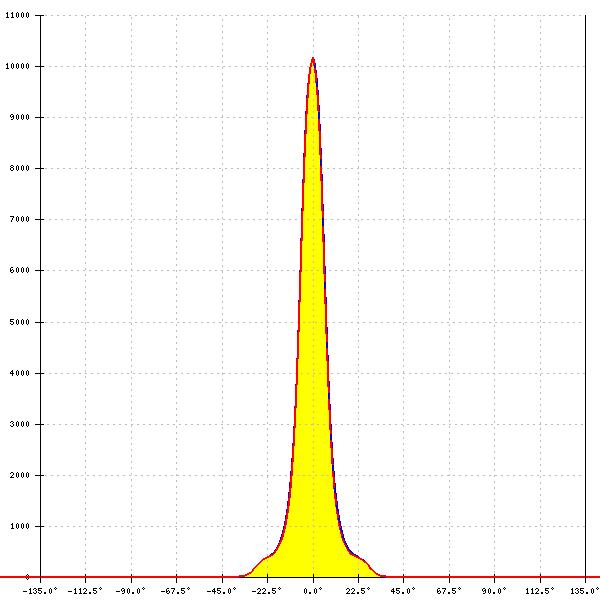

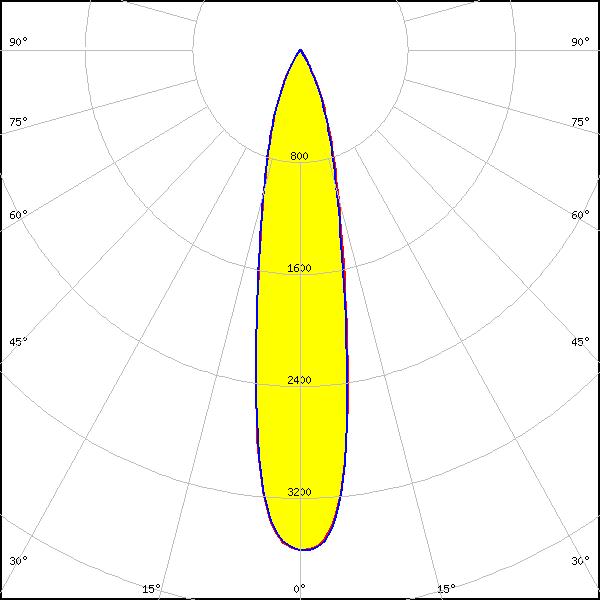

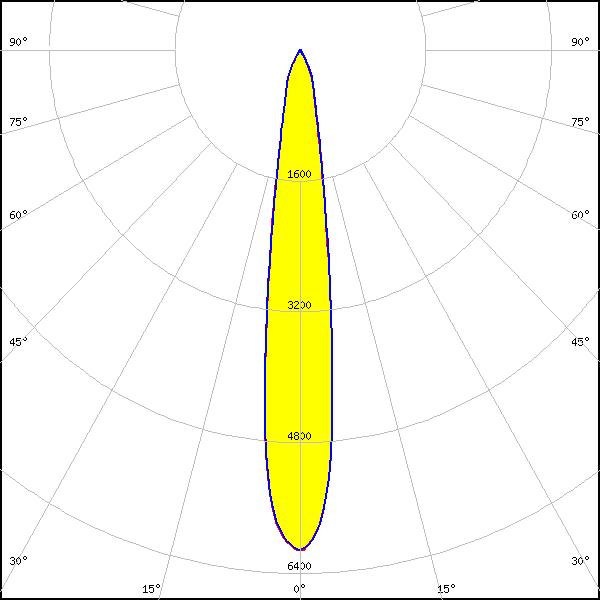

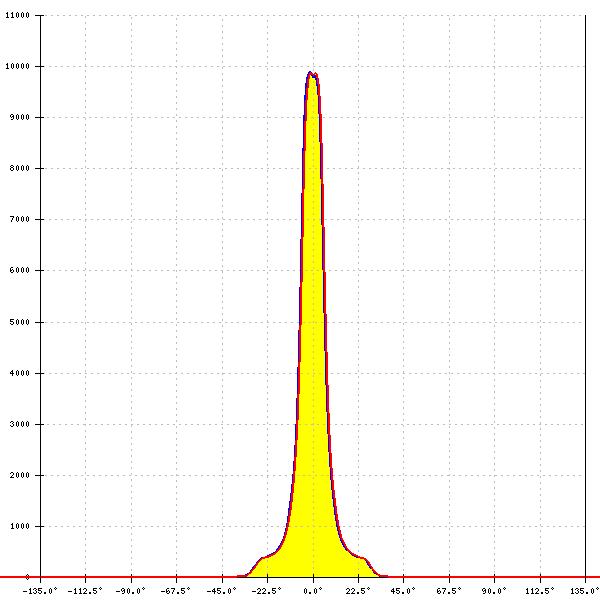

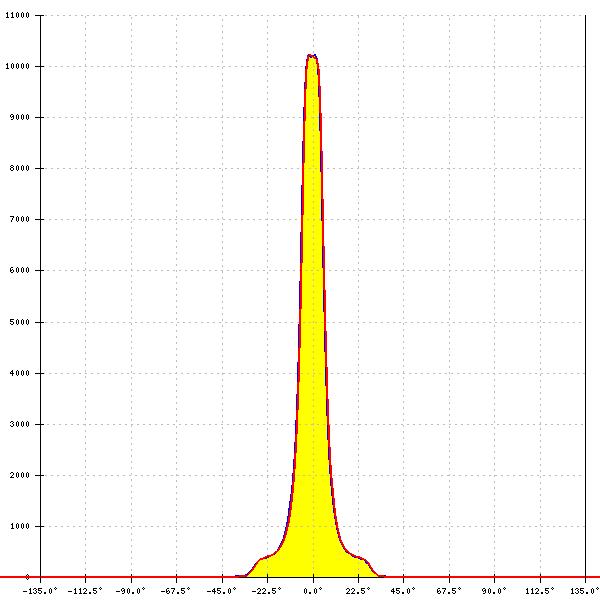

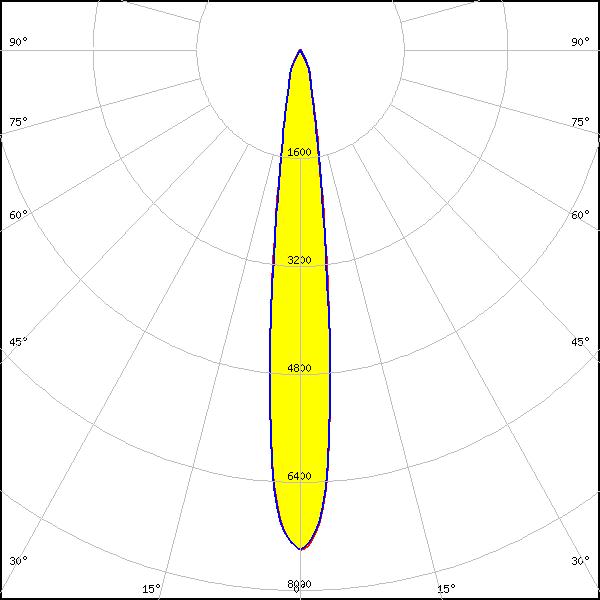

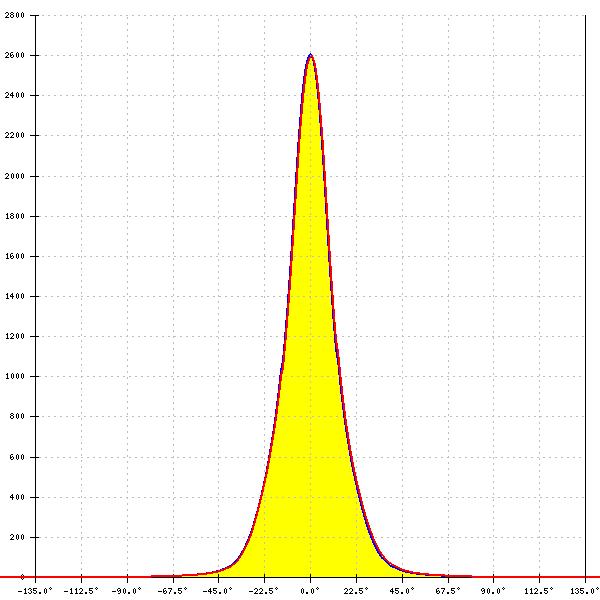

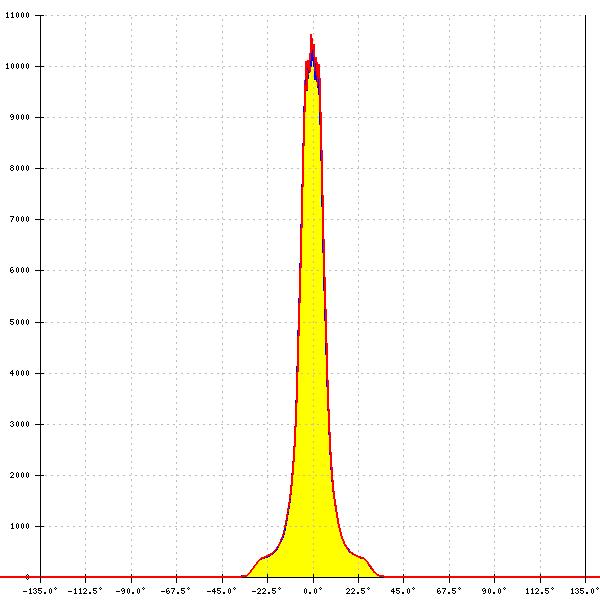

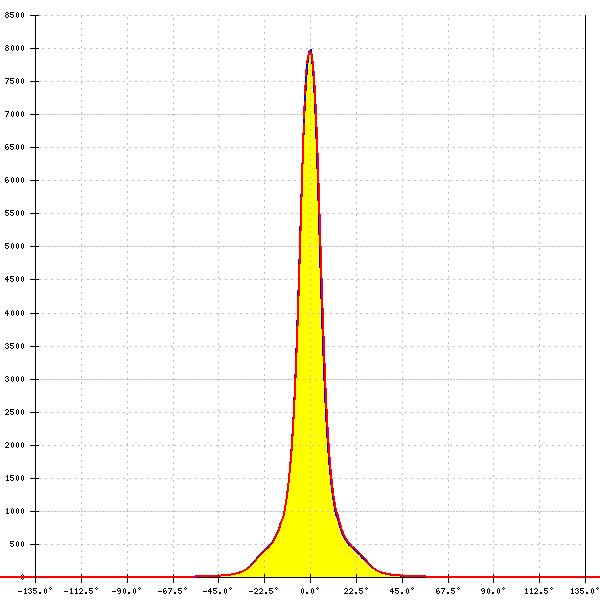

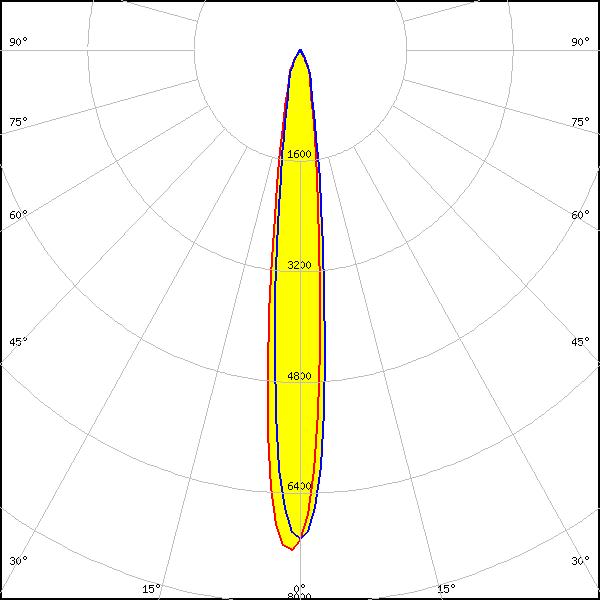

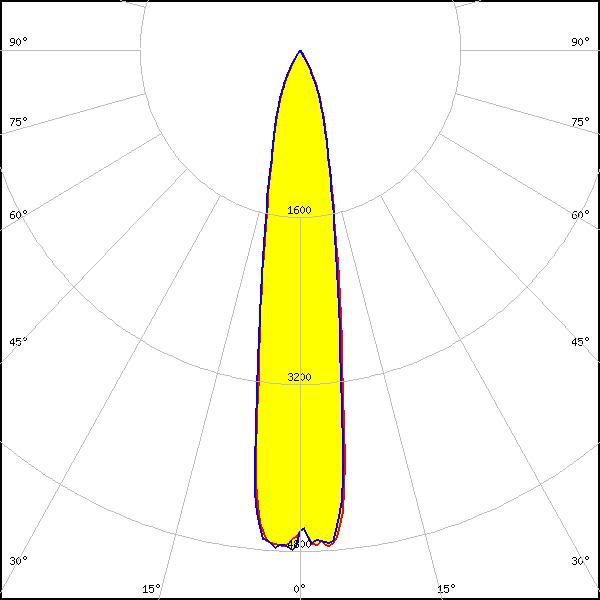

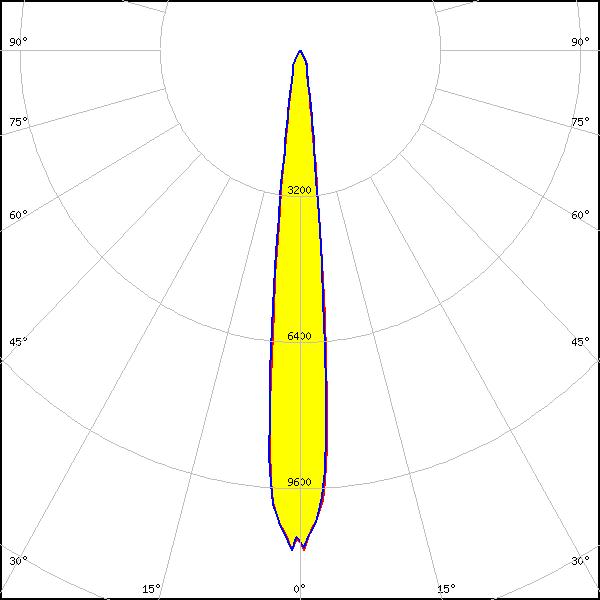

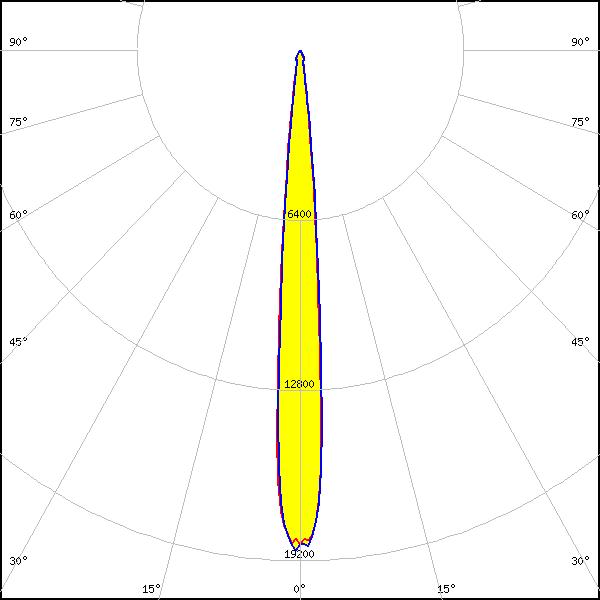

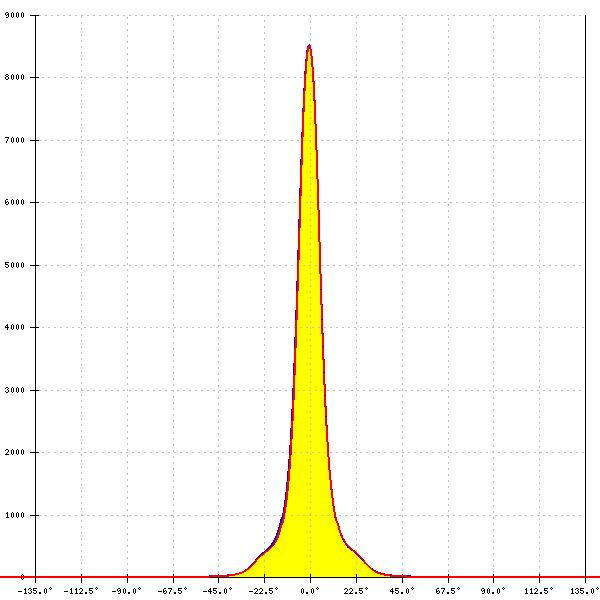

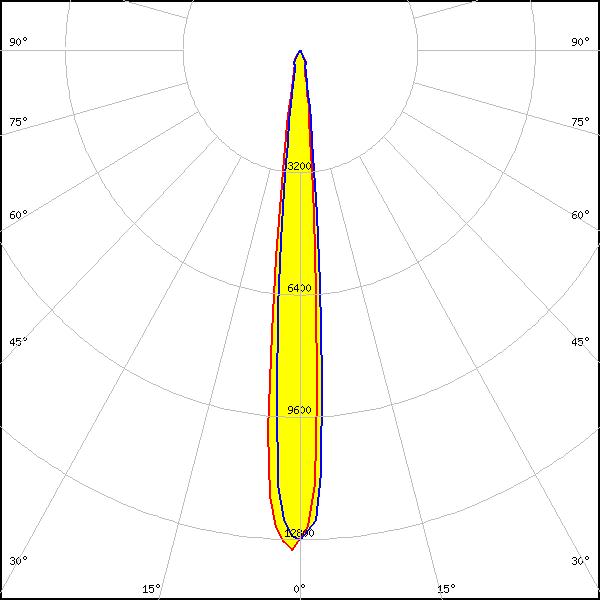

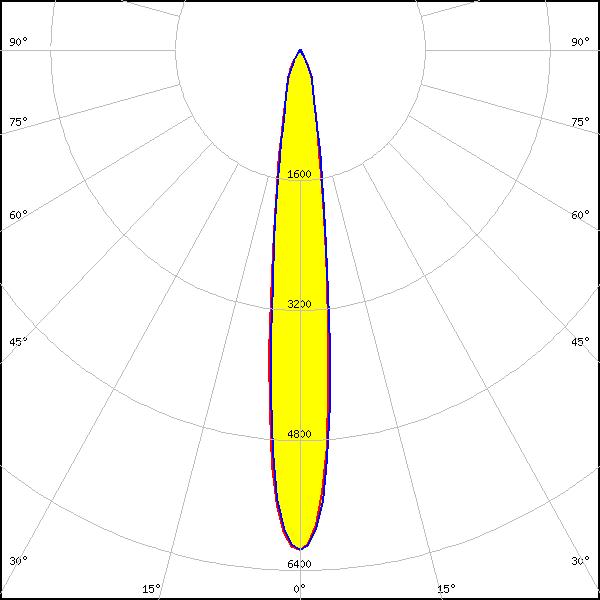

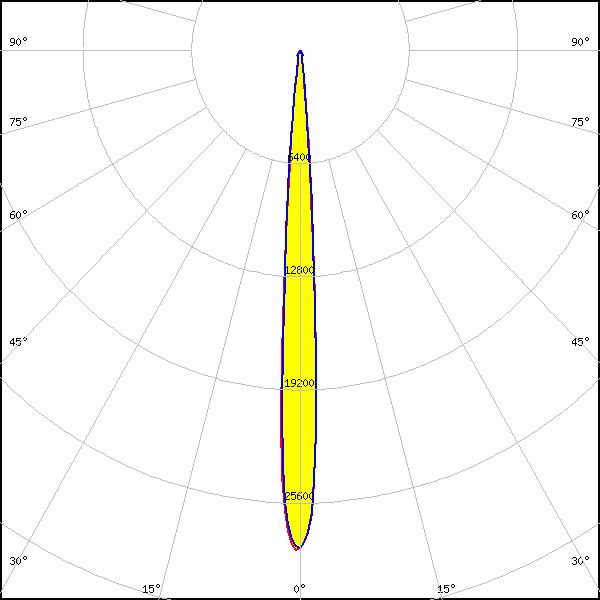

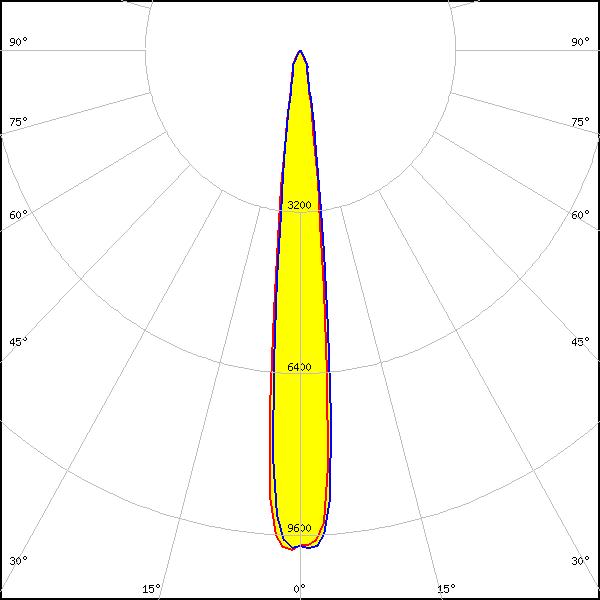

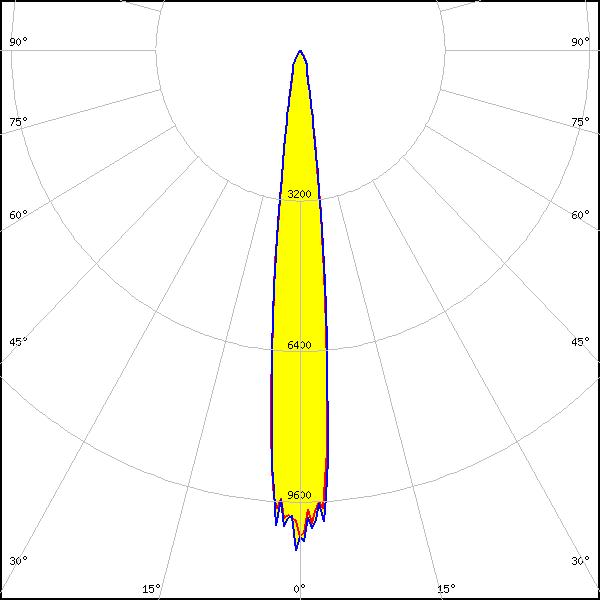

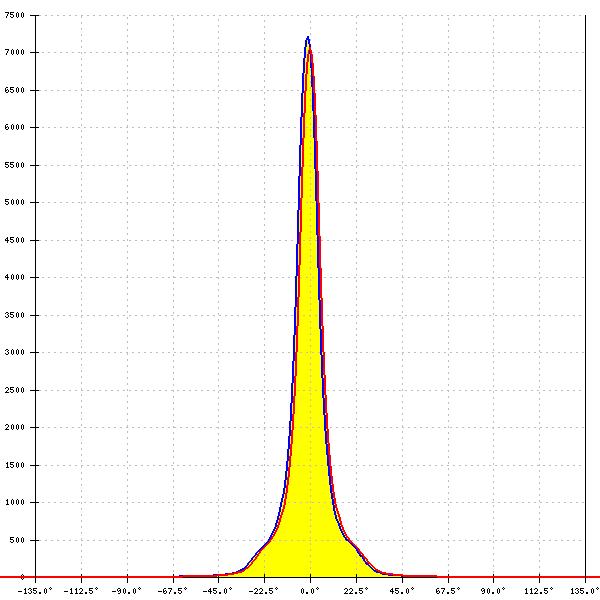

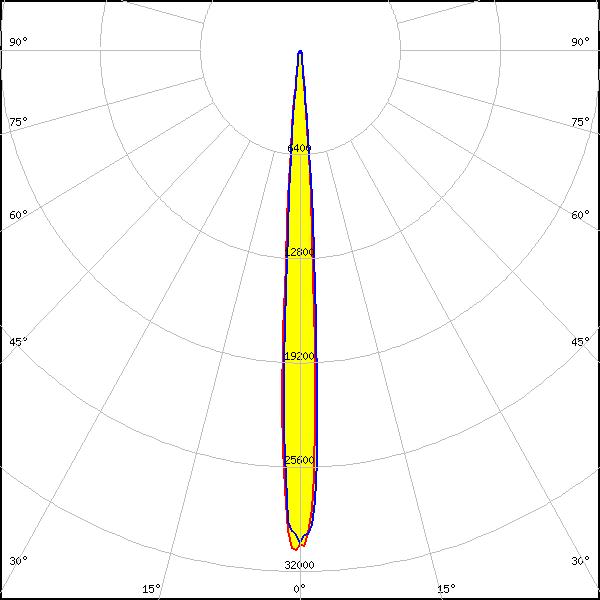

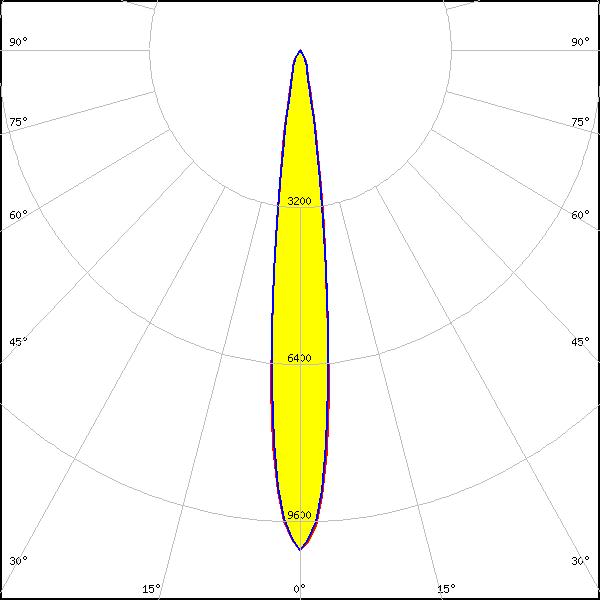

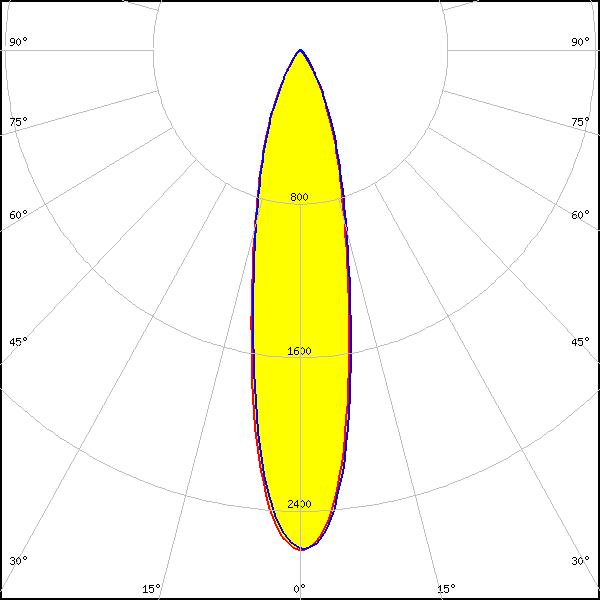

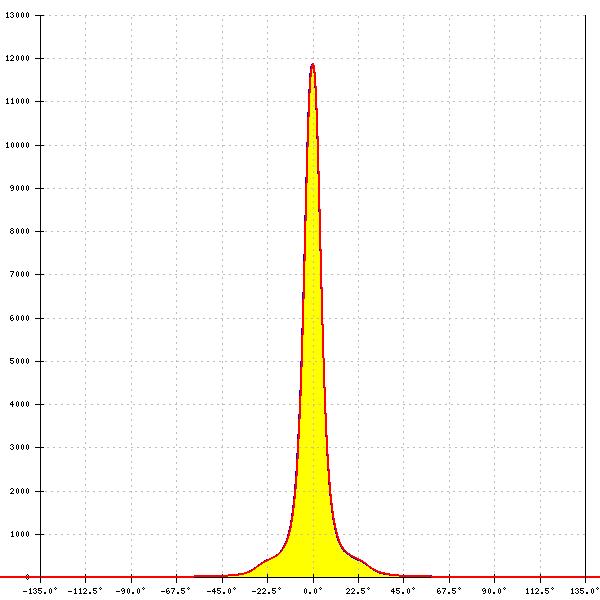

Optical results

LED: BXRA ES Rectangle
Required components:
FWHM: 11°
FWTM: 25°
Efficiency: 78 %
LEDs/each optic: 1
Light colour/type: White

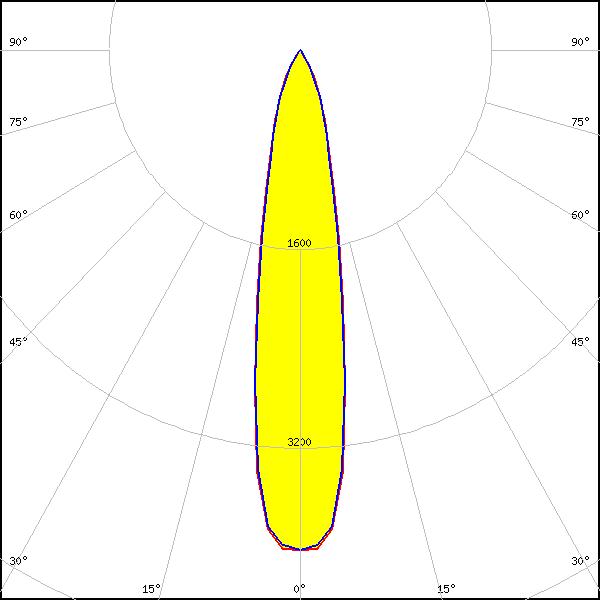

LED: BXRA RS
Required components:
FWHM: 20°
FWTM: -
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: V10 Gen6
Required components:
FWHM: 9°
FWTM: 24°
Peak intensity: 12.110 cd/lm
Efficiency: 76 %
LEDs/each optic: 1
Light colour/type: White
LED: V10 Gen7
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 486 Typ L1
FWHM: 9°
FWTM: 17°
Peak intensity: 22.340 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: V10 Gen7
Required components:
FWHM: 11°
FWTM: 23°
Peak intensity: 12.280 cd/lm
Efficiency: 79 %
LEDs/each optic: 1
Light colour/type: White
LED: V13 Gen7
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 477 Typ L1
FWHM: 12°
FWTM: 24°
Peak intensity: 12.270 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: V13 Gen7
Required components:
FWHM: 13°
FWTM: 28°
Peak intensity: 9.000 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

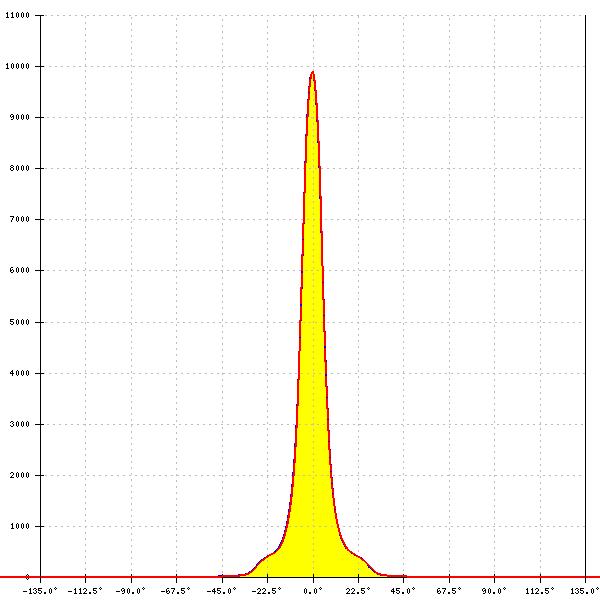

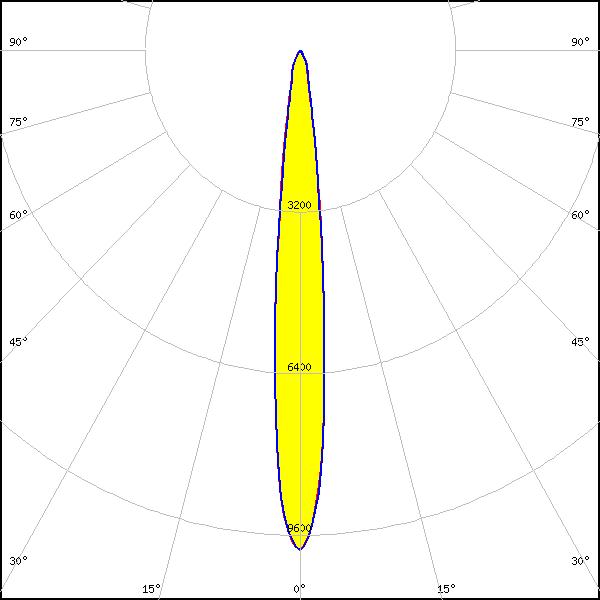

LED: V13 Gen7
Required components:
IDEAL: 50-2103CT
IDEAL: 50-2100LN
C11996_LENA-LENS
FWHM: 11°
FWTM: 28°
Peak intensity: 9.900 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

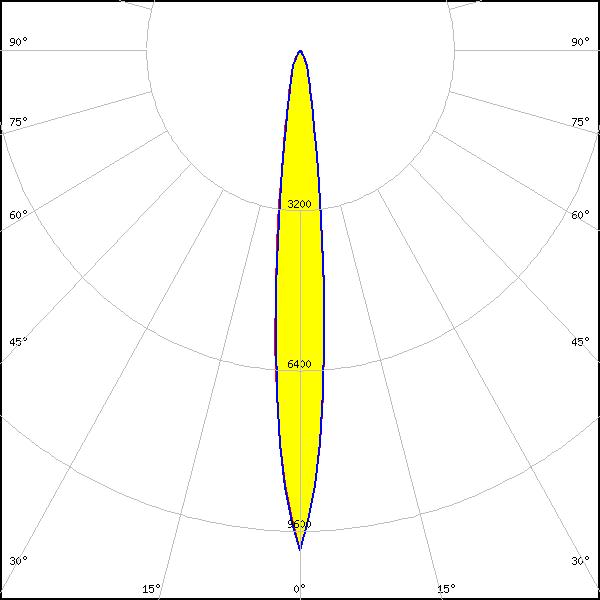

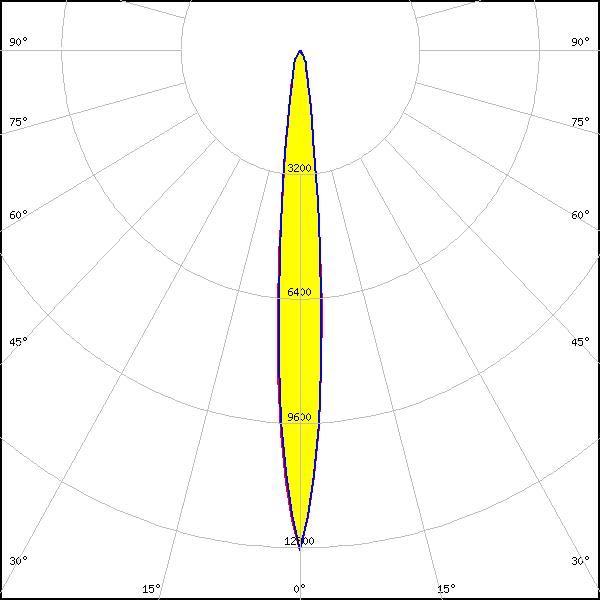

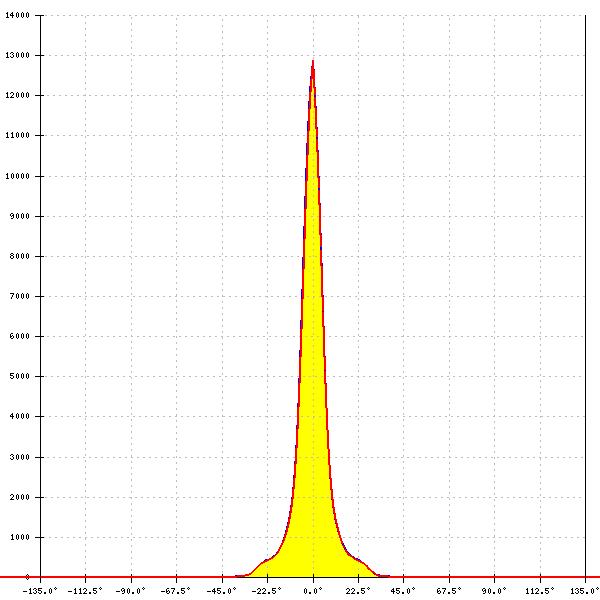

LED: V13 Gen7
Required components:
IDEAL: 50-2103CT
IDEAL: 50-2100LN
FWHM: 10°
FWTM: 24°
Peak intensity: 12.900 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

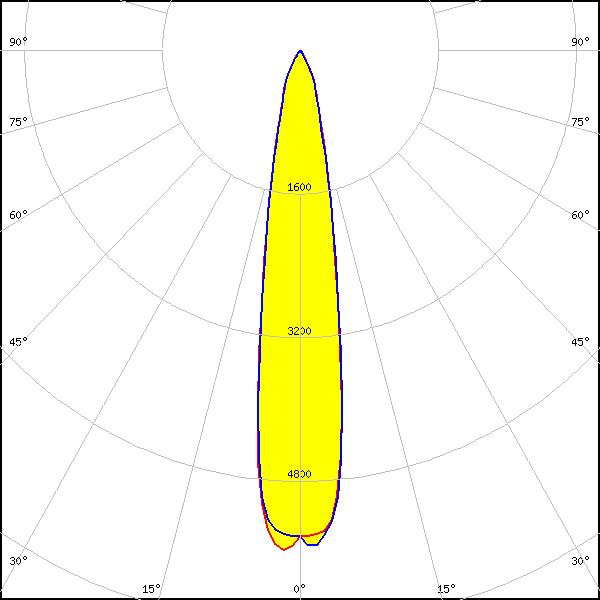

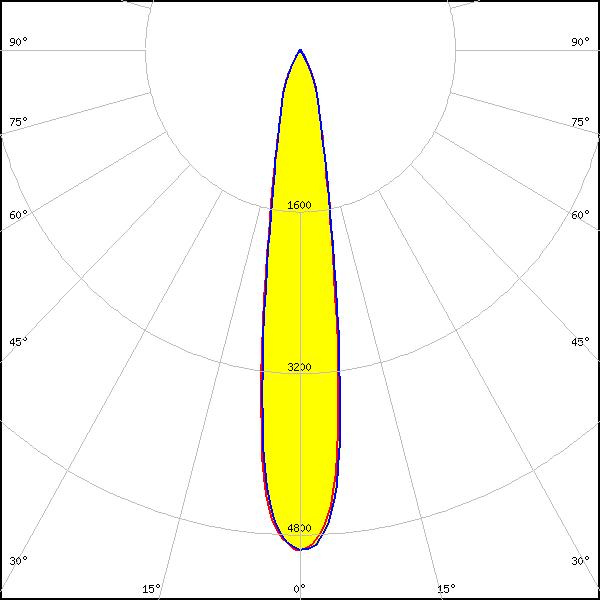

LED: V22 Gen7
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 431 Typ L3
FWHM: 18°
FWTM: 41°
Peak intensity: 5.583 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White

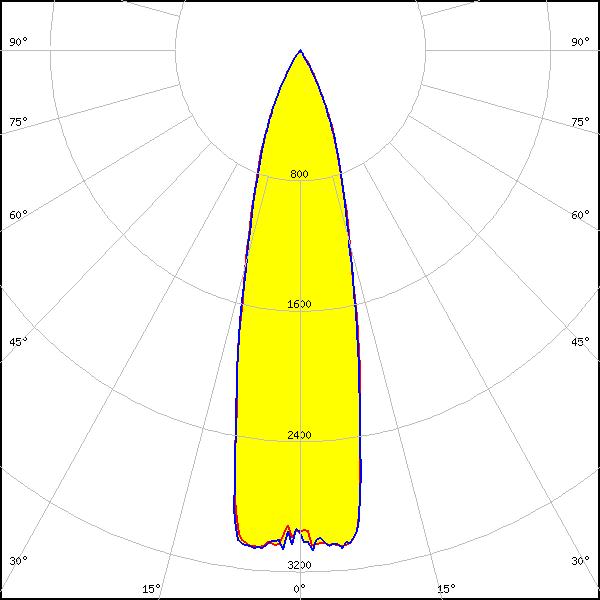

LED: Vero SE 29
Required components:
FWHM: 27°
FWTM: 55°
Peak intensity: 3.100 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: VERO13
Required components:
FWHM: 14°
FWTM: 35°
Peak intensity: 6.250 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White
LED: VERO18
Required components:
FWHM: 17°
FWTM: 39°
Peak intensity: 5.500 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

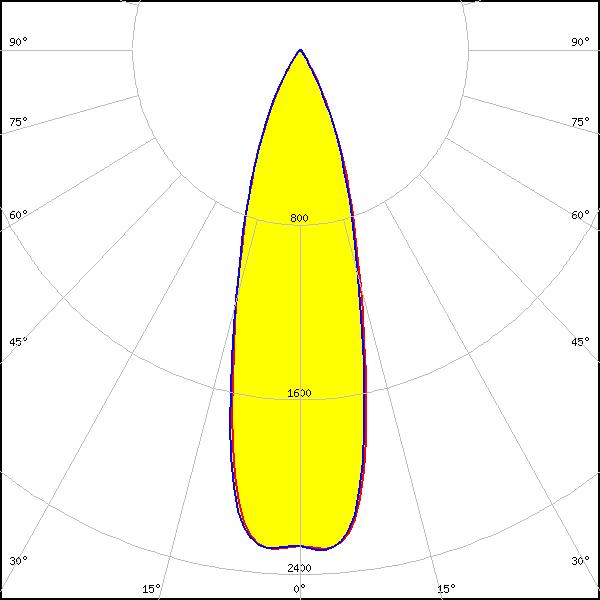

LED: VERO29
Required components:
FWHM: 30°
FWTM: 56°
Peak intensity: 2.300 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

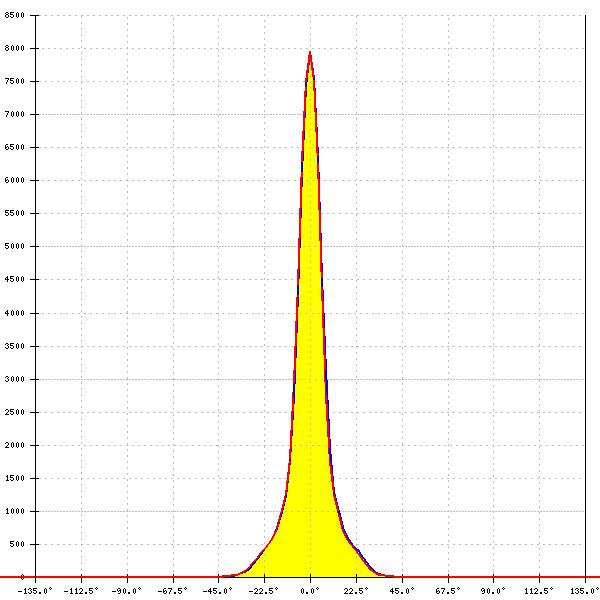

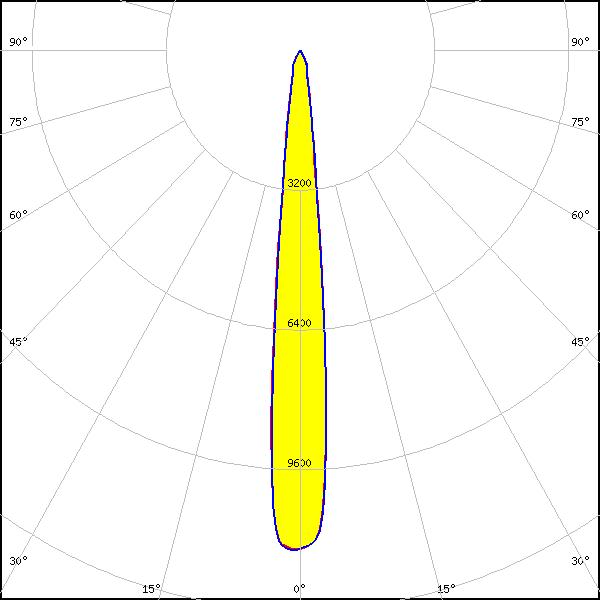

LED: CL-L340
Required components:
FWHM: 11°
FWTM: 25°
Peak intensity: 10.100 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White
LED: CL-L340
Required components:
FWHM: 14°
FWTM: 31°
Peak intensity: 8.000 cd/lm
Efficiency: 79 %
LEDs/each optic: 1
Light colour/type: White
LED: CL-L340
Required components:
FWHM: 11°
FWTM: 24°
Peak intensity: 11.450 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

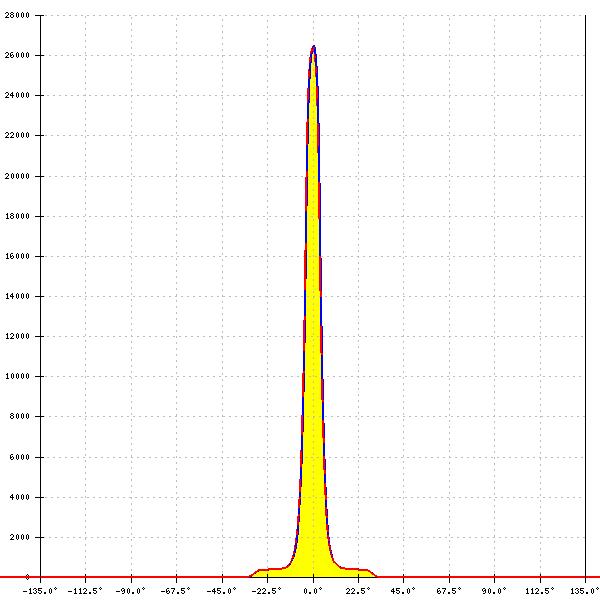

LED: CLL02x/CLU02x (LES10)
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 434 Typ L1
FWHM: 8°
FWTM: 14°
Peak intensity: 26.500 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

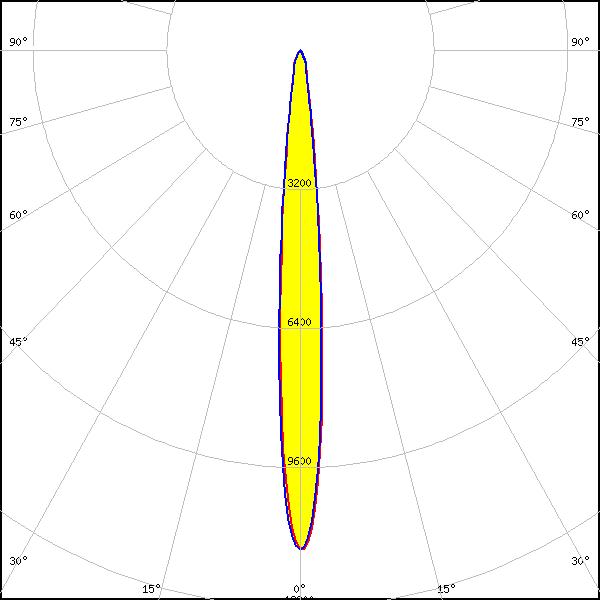

LED: CLL02x/CLU02x (LES10)
Required components:
FWHM: 10°
FWTM: 22°
Peak intensity: 11.500 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL03x/CLU03x
Required components:
FWHM: 11°
FWTM: 22°
Peak intensity: 13.000 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL03x/CLU03x
Required components:
FWHM: 13°
FWTM: 30°
Peak intensity: 7.600 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

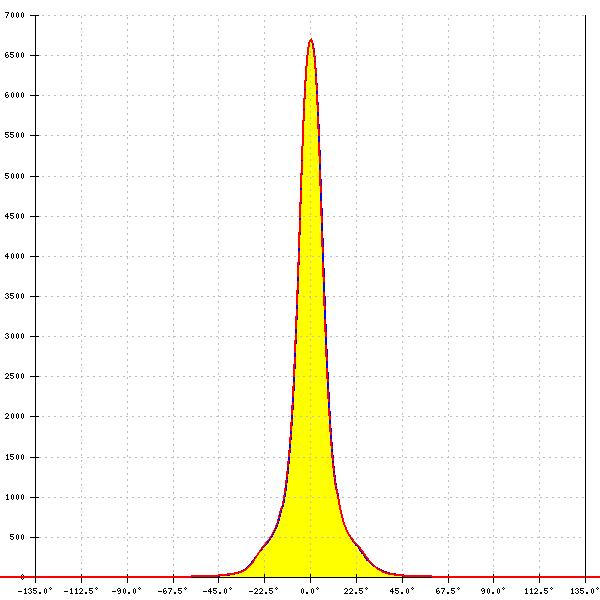

LED: CLL03x/CLU03x
Required components:
FWHM: 14°
FWTM: 32°
Peak intensity: 6.700 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

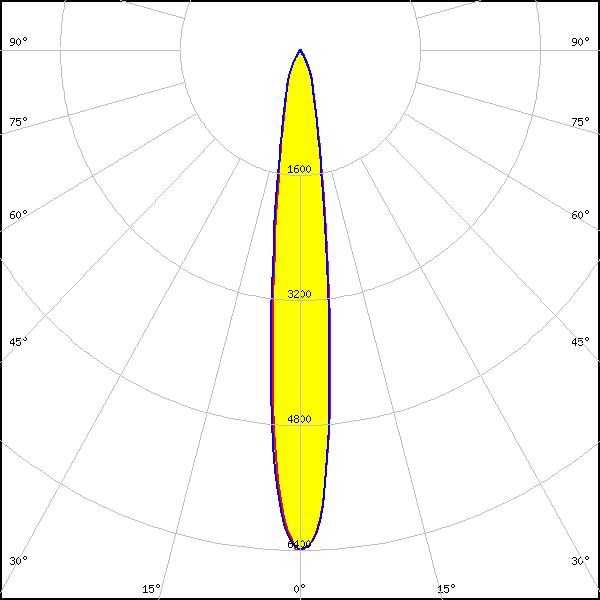

LED: CLL03x/CLU03x
Required components:
A.A.G. STUCCHI: 8101-G2
A.A.G. STUCCHI: S-8000-11
FWHM: 13°
FWTM: 34°
Peak intensity: 6.400 cd/lm
Efficiency: 78 %
LEDs/each optic: 1
Light colour/type: White

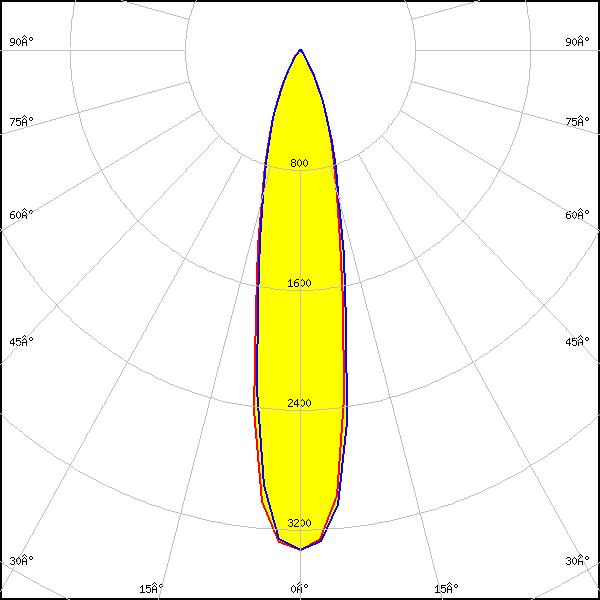

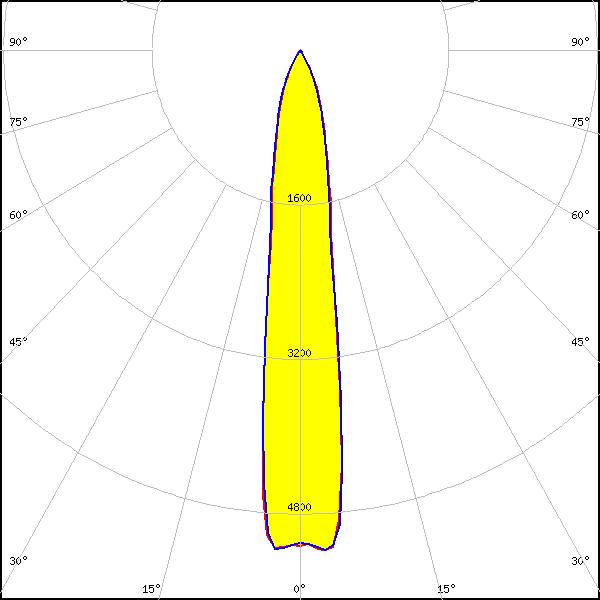

LED: CLL04x/CLU04x
Required components:
FWHM: 15°
FWTM: 40°
Peak intensity: 5.250 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL04x/CLU04x
Required components:
IDEAL: 50-2204CT
IDEAL: 50-2100LN
FWHM: 16°
FWTM: 45°
Peak intensity: 5.200 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL04x/CLU04x
Required components:
FWHM: 16°
FWTM: 46°
Peak intensity: 3.820 cd/lm
Efficiency: 79 %
LEDs/each optic: 1
Light colour/type: White

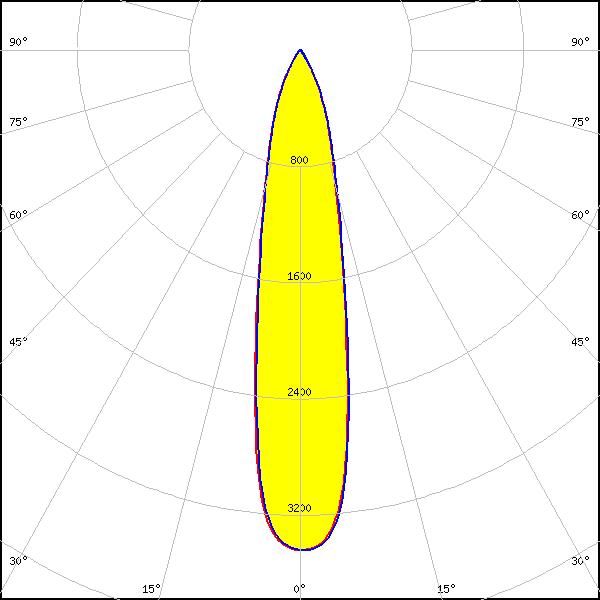

LED: CLL04x/CLU04x
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 431 Typ L3
FWHM: 21°
FWTM: 51°
Peak intensity: 3.400 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL04x/CLU04x
Required components:
IDEAL: 50-2204CT
IDEAL: 50-2100LN
FWHM: 19°
FWTM: 51°
Peak intensity: 3.600 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

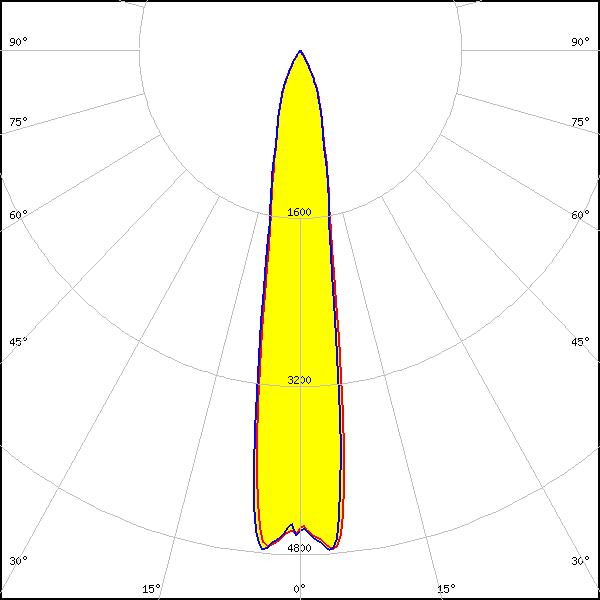

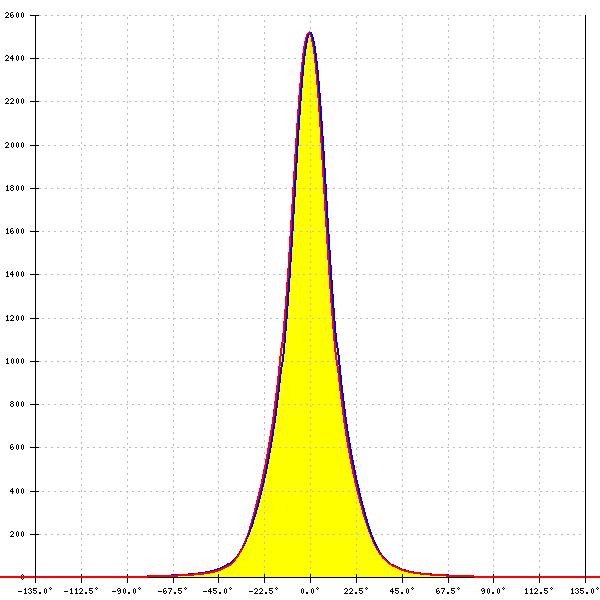

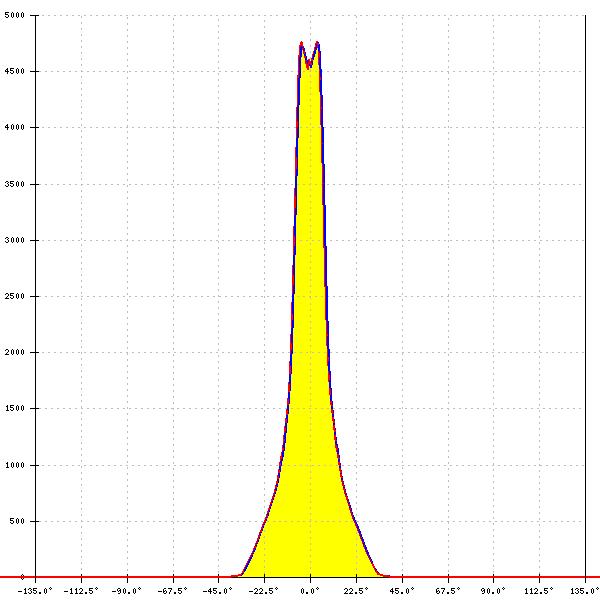

LED: CLL04x/CLU04x
Required components:
A.A.G. STUCCHI: 8102-G2
A.A.G. STUCCHI: S-8000-12
FWHM: 23°
FWTM: 56°
Peak intensity: 2.500 cd/lm
Efficiency: 73 %
LEDs/each optic: 1
Light colour/type: White
LED: CLL04x/CLU04x
Required components:
A.A.G. STUCCHI: 8102-G2
A.A.G. STUCCHI: S-8000-12
FWHM: 17°
FWTM: 45°
Peak intensity: 4.800 cd/lm
Efficiency: 78 %
LEDs/each optic: 1
Light colour/type: White

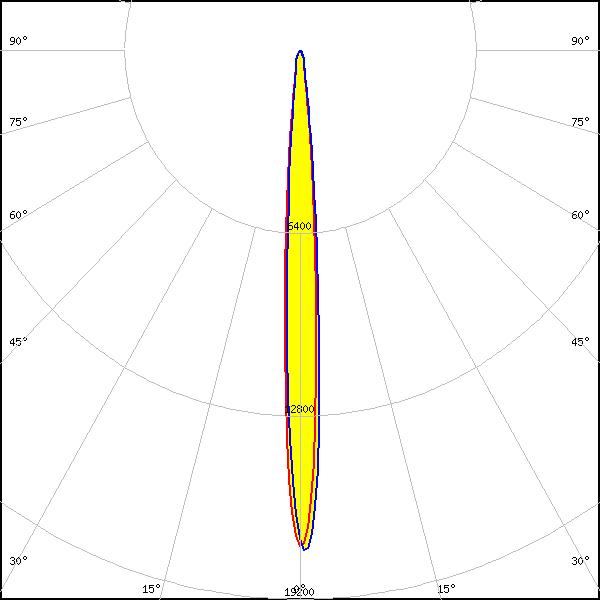

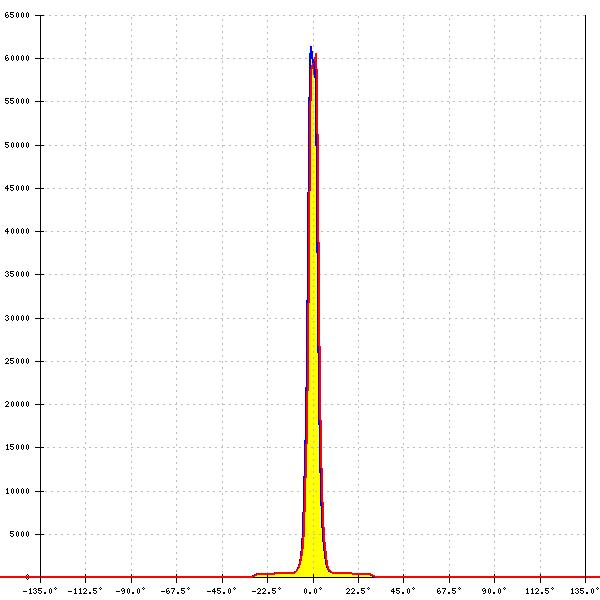

LED: CLU700/701/702/703
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 434 Typ L1
FWHM: 5°
FWTM: 9°
Peak intensity: 61.400 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: CLU700/701/702/703
Required components:
FWHM: 8°
FWTM: 17°
Peak intensity: 17.500 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

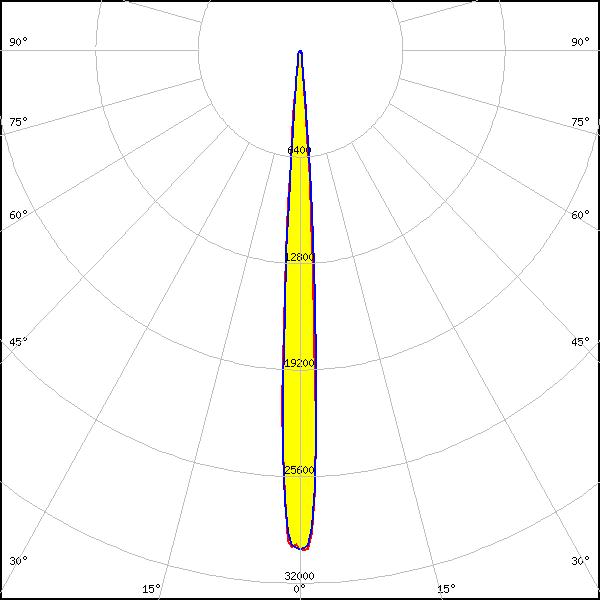

LED: CLU710/711
Required components:
FWHM: 7°
FWTM: 13°
Peak intensity: 30.000 cd/lm
Efficiency: 90 %
LEDs/each optic: 1
Light colour/type: White
LED: CLU710/711
Required components:
FWHM: 9°
FWTM: 21°
Peak intensity: 12.000 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

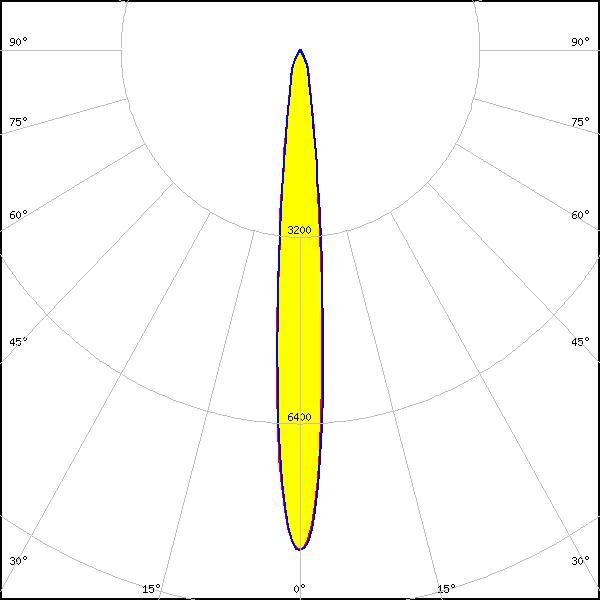

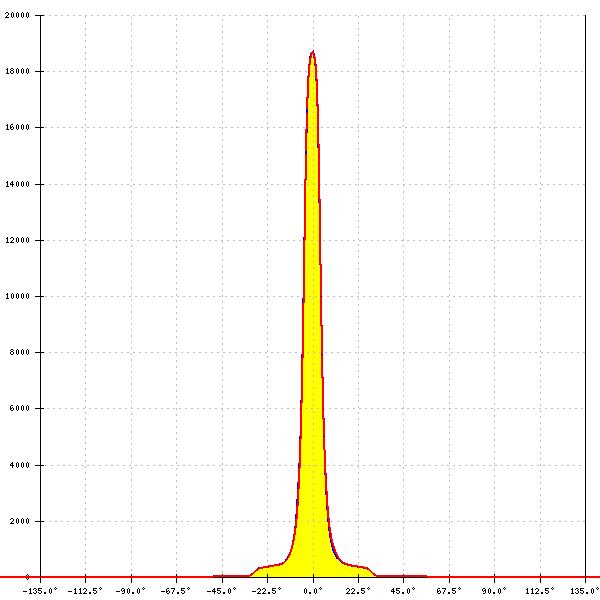

LED: CLU720/721/723
Required components:
FWHM: 9°
FWTM: 16°
Peak intensity: 18.700 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: CLU720/721/723
Required components:
FWHM: 11°
FWTM: 26°
Peak intensity: 8.600 cd/lm
Efficiency: 79 %
LEDs/each optic: 1
Light colour/type: White
LED: CLU730/731/733
Required components:
FWHM: 10°
FWTM: 21°
Peak intensity: 12.400 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

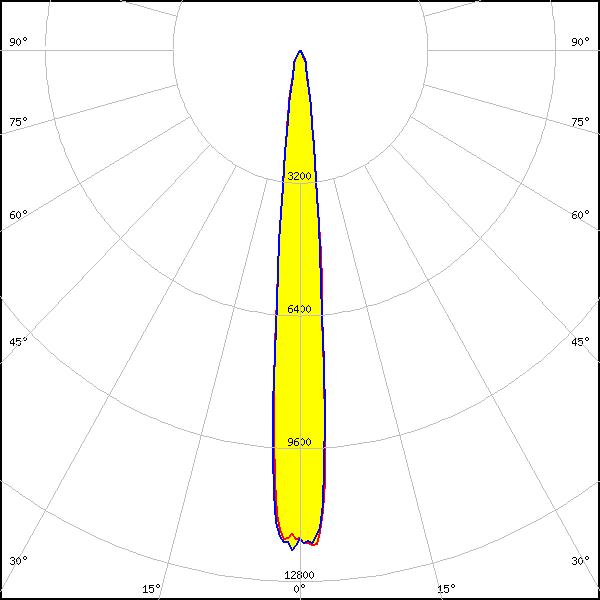

LED: CMA1840
Required components:
FWHM: 11°
FWTM: 25°
Peak intensity: 12.000 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

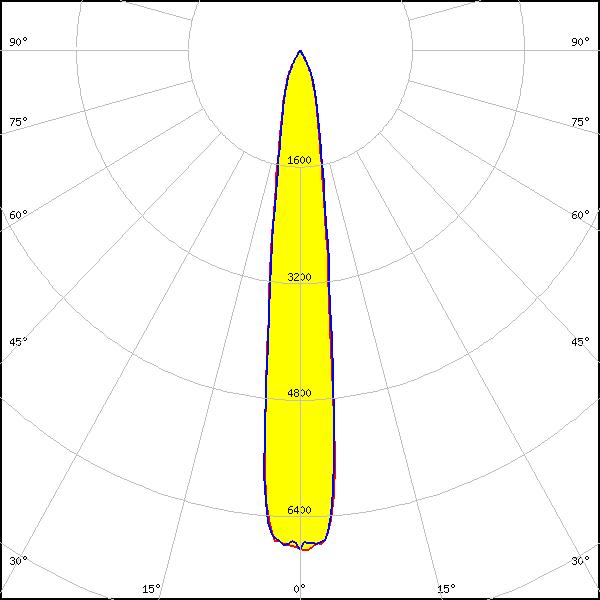

LED: CMA2550
Required components:
FWHM: 14°
FWTM: 38°
Peak intensity: 6.900 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: CMT14xx
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 434 Typ L1
FWHM: 8°
FWTM: 15°
Peak intensity: 24.050 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

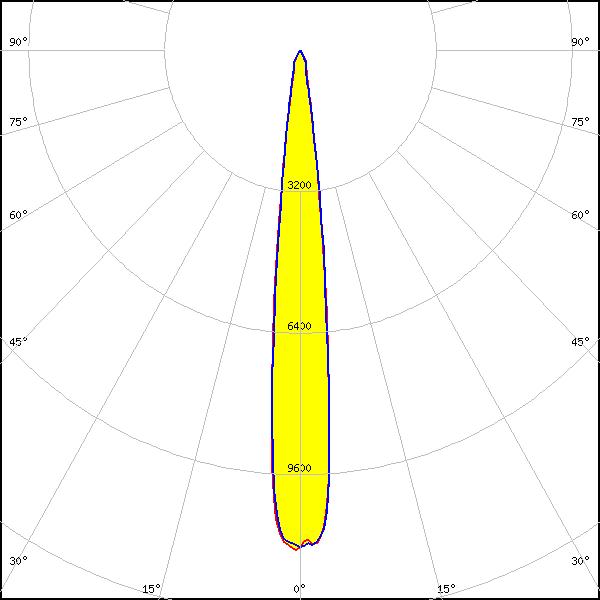

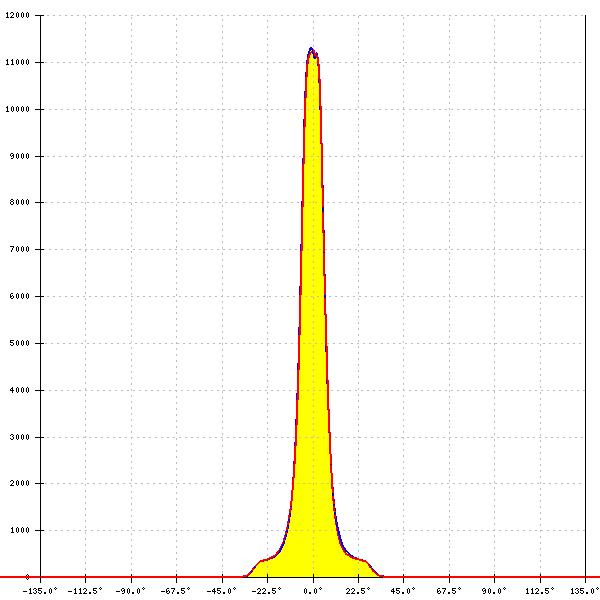

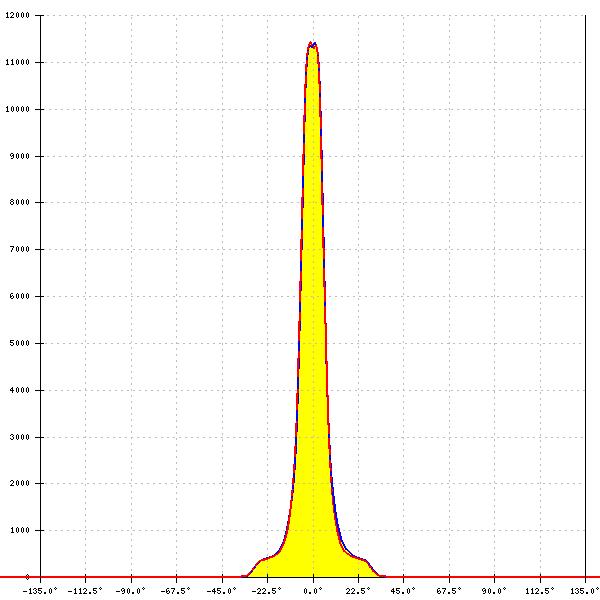

LED: CMT19xx
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 477 Typ L1
FWHM: 12°
FWTM: 24°
Peak intensity: 11.312 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: CMT19xx
Required components:
FWHM: 12°
FWTM: 24°
Peak intensity: 11.429 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

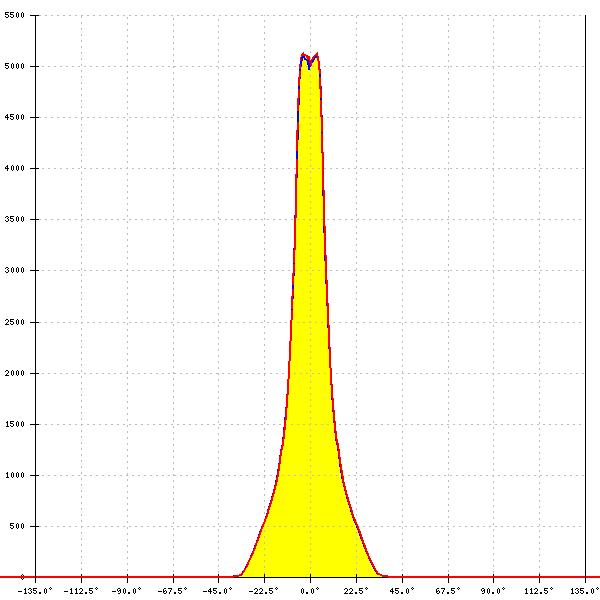

LED: CMT28xx
Required components:
FWHM: 18°
FWTM: 46°
Peak intensity: 5.100 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

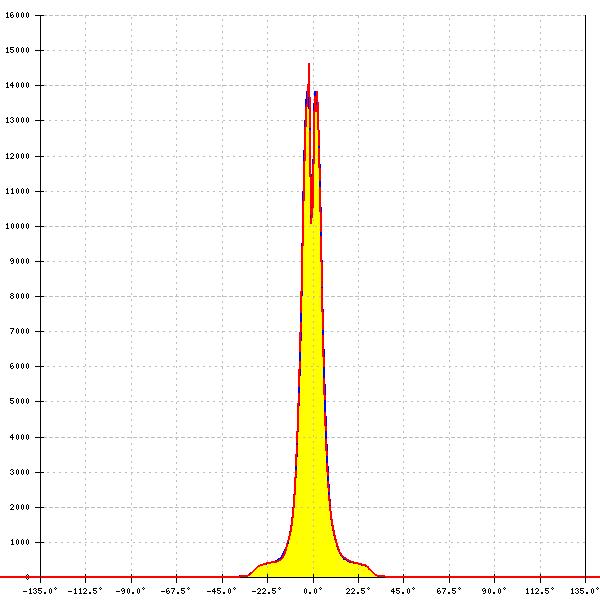

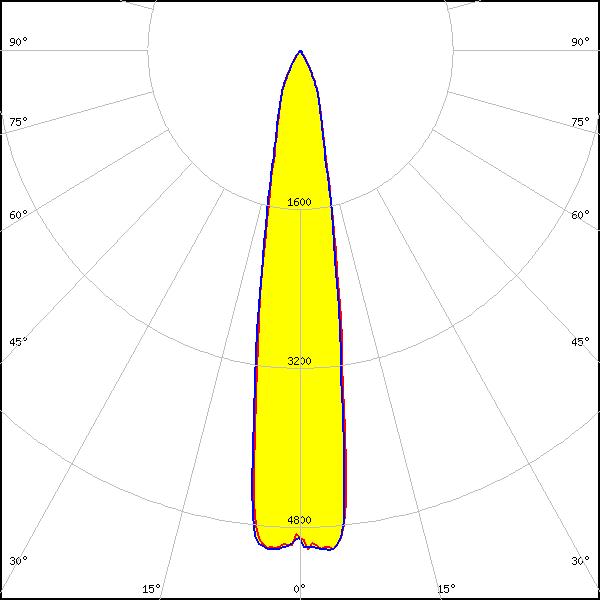

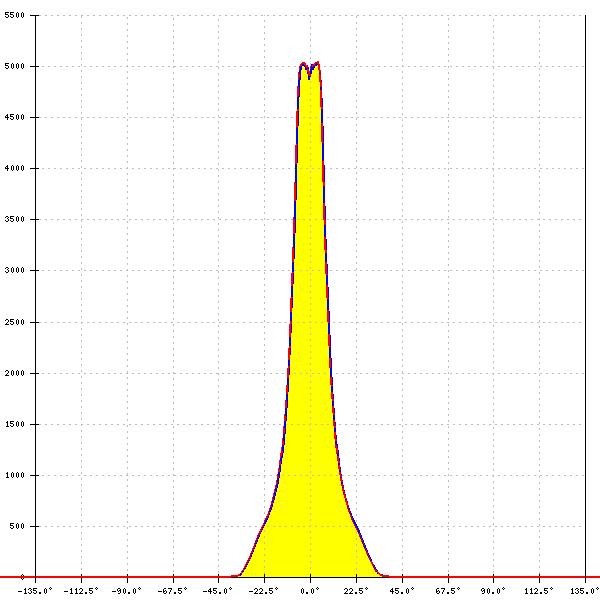

LED: CMT28xx
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 471 Typ L3
FWHM: 19°
FWTM: 45°
Peak intensity: 5.050 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

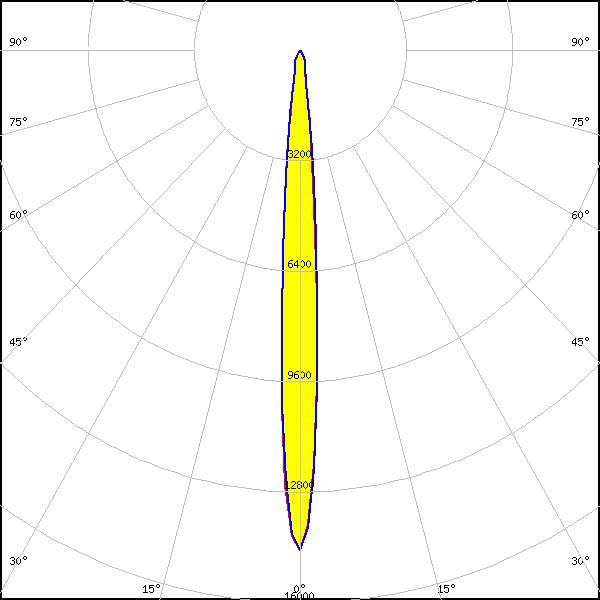

LED: CXA/B 15xx
Required components:
FWHM: 7°
FWTM: 13°
Peak intensity: 30.120 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 15xx
Required components:
FWHM: 8°
FWTM: 19°
Peak intensity: 15.500 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

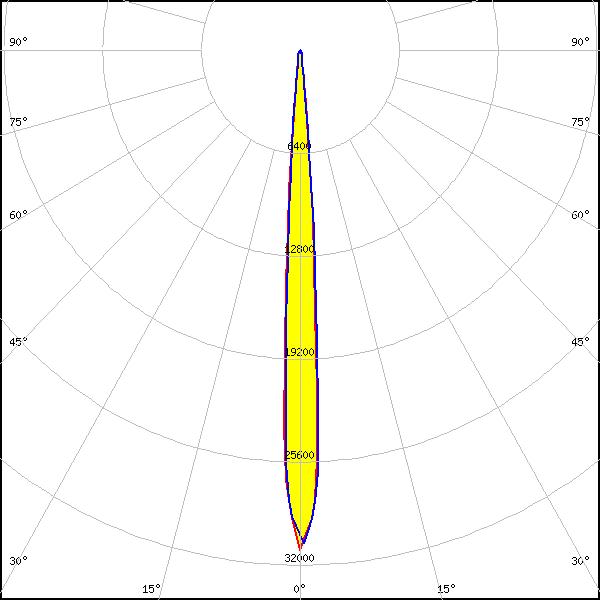

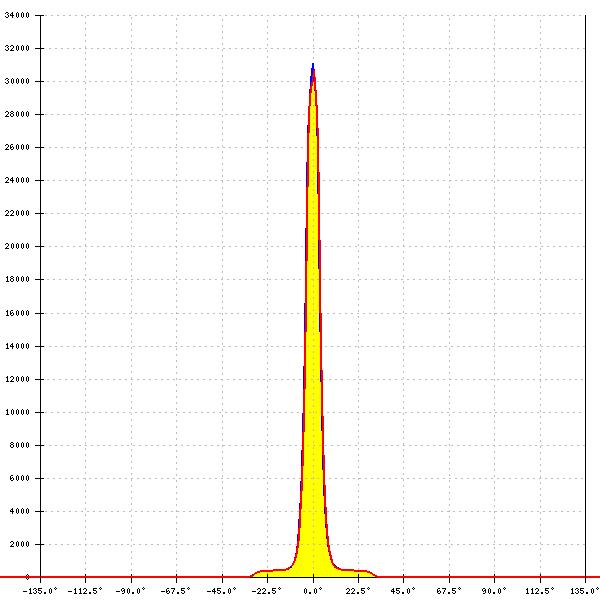

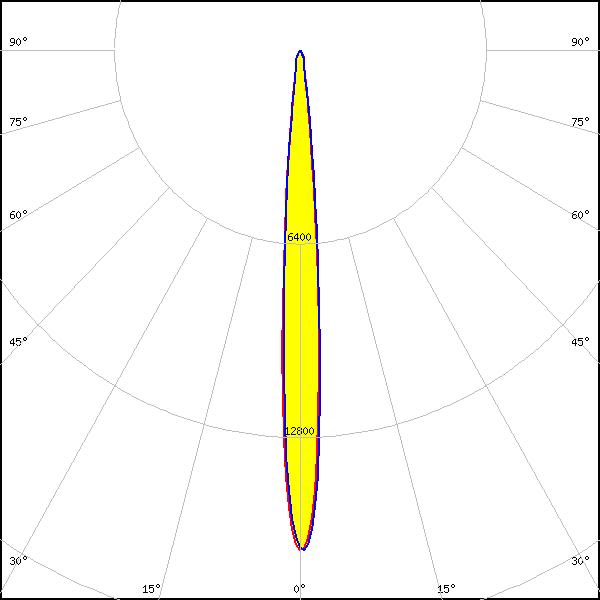

LED: CXA/B 15xx
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 441 Typ L1
FWHM: 7°
FWTM: 13°
Peak intensity: 31.300 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 15xx
Required components:
FWHM: 8°
FWTM: 18°
Peak intensity: 16.500 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

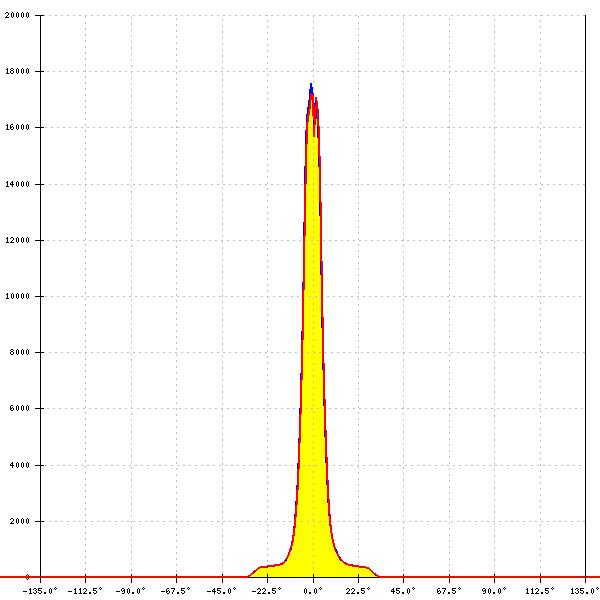

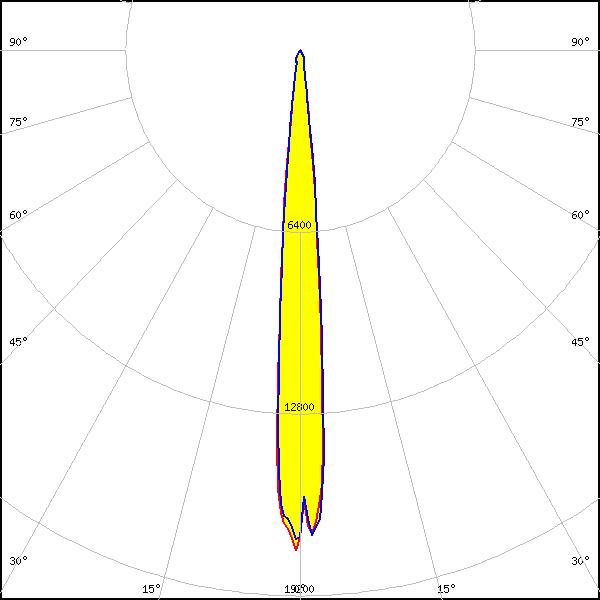

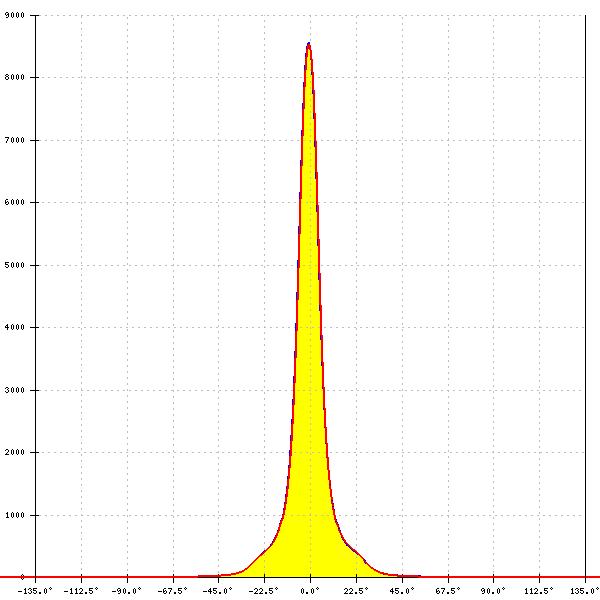

LED: CXA/B 1816 & CXA/B 1820 & CXA 1850
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 437 Typ L1
FWHM: 10°
FWTM: 18°
Peak intensity: 17.600 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 1816 & CXA/B 1820 & CXA 1850
Required components:
FWHM: 12°
FWTM: 28°
Peak intensity: 8.600 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White

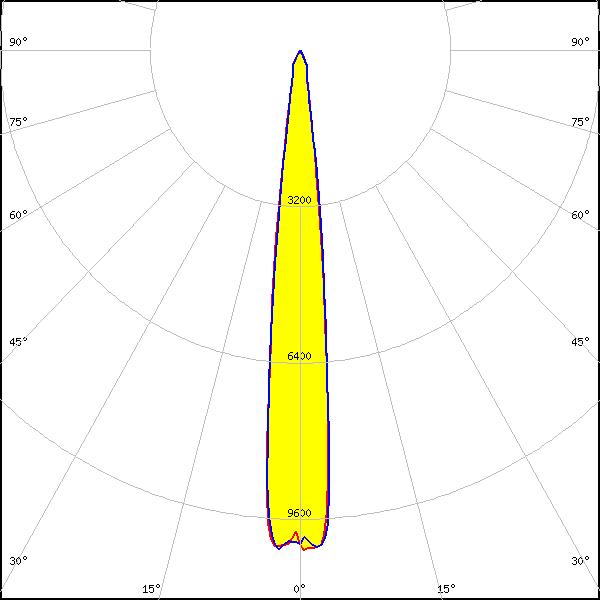

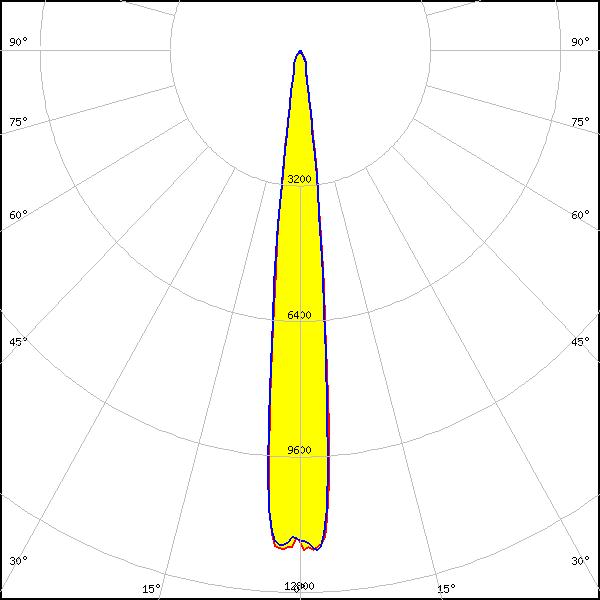

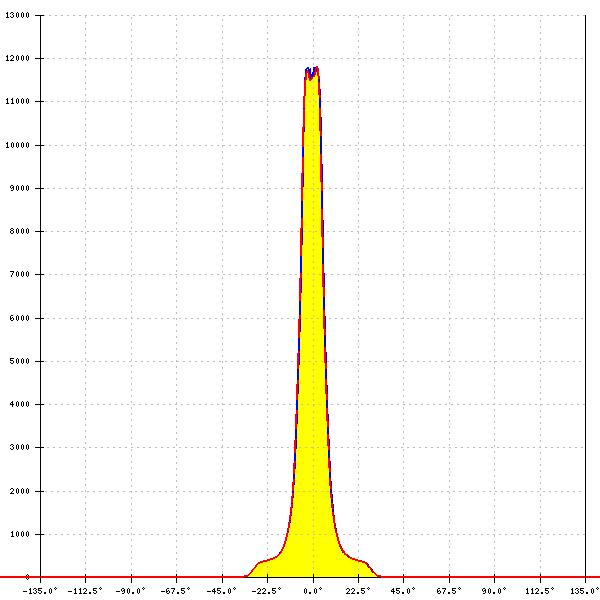

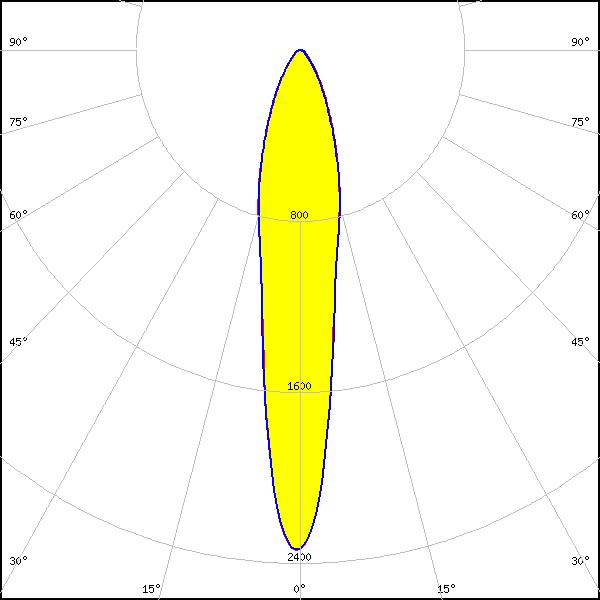

LED: CXA/B 1830
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 437 Typ L1
FWHM: 12°
FWTM: 23°
Peak intensity: 11.900 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 1830
Required components:
FWHM: 18°
FWTM: 60°
Peak intensity: 2.300 cd/lm
Efficiency: 75 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 1830
Required components:
FWHM: 12°
FWTM: 23°
Peak intensity: 10.300 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 25xx
Required components:
FWHM: 13°
FWTM: 33°
Peak intensity: 8.000 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 25xx
Required components:
FWHM: 13°
FWTM: 39°
Peak intensity: 5.900 cd/lm
Efficiency: 79 %
LEDs/each optic: 1
Light colour/type: White

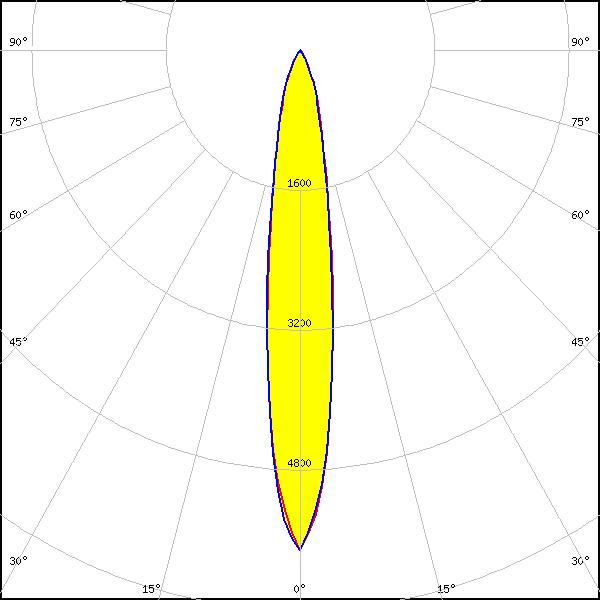

LED: CXA/B 30xx
Required components:
IDEAL: 50-2234C
IDEAL: 50-2100LN
FWHM: 14°
FWTM: 35°
Peak intensity: 7.500 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA/B 30xx
Required components:
IDEAL: 50-2234C
IDEAL: 50-2100LN
FWHM: 16°
FWTM: 40°
Peak intensity: 5.700 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CXA2011
Required components:
FWHM: 11°
FWTM: -
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CHI3030 19W
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 468 Typ L3
FWHM: 20°
FWTM: 50°
Peak intensity: 4.100 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: CHI3030 29W
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 468 Typ L3
FWHM: 25°
FWTM: 57°
Peak intensity: 2.700 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1202/1203
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 438 Typ L1
FWHM: 7°
FWTM: 14°
Peak intensity: 28.300 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1204/1205
Required components:
FWHM: 10°
FWTM: 21°
Peak intensity: 13.100 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1204/1205
Required components:
FWHM: 12°
FWTM: 30°
Peak intensity: 7.300 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White

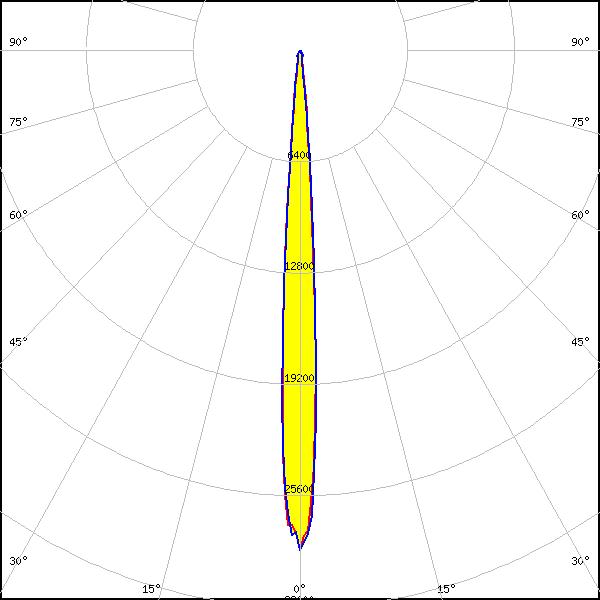

LED: LUXEON CoB 1204HD
Required components:
FWHM: 8°
FWTM: 14°
Peak intensity: 28.800 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

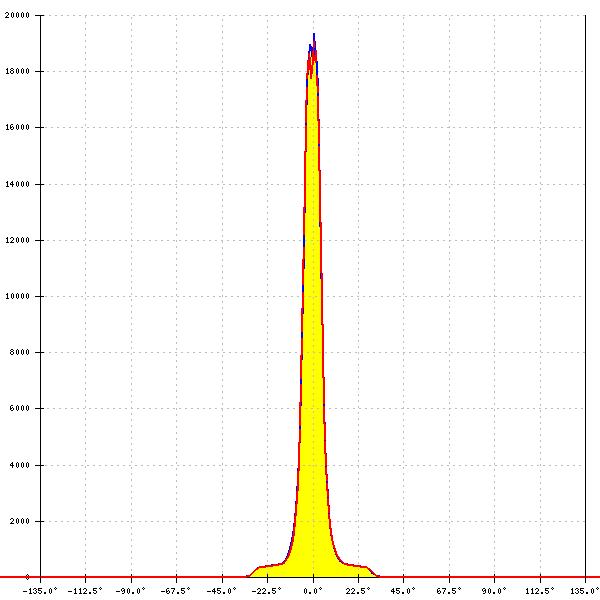

LED: LUXEON CoB 1205HD
Required components:
FWHM: 9°
FWTM: 17°
Peak intensity: 19.200 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1208
Required components:
FWHM: 12°
FWTM: 25°
Peak intensity: 9.900 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1208
Required components:
FWHM: 14°
FWTM: 35°
Peak intensity: 6.000 cd/lm
Efficiency: 78 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1211
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 431 Typ L3
FWHM: 16°
FWTM: 35°
Peak intensity: 6.600 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1211
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 431 Typ L3
FWHM: 17°
FWTM: 42°
Peak intensity: 5.000 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1213/1216/1812
Required components:
FWHM: 21°
FWTM: 50°
Peak intensity: 3.600 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1213/1216/1812
Required components:
A.A.G. STUCCHI: 8102-G2
A.A.G. STUCCHI: S-8000-12
FWHM: 23°
FWTM: 56°
Peak intensity: 2.600 cd/lm
Efficiency: 74 %
LEDs/each optic: 1
Light colour/type: White
LED: LUXEON CoB 1213/1216/1812
Required components:
A.A.G. STUCCHI: 8102-G2
A.A.G. STUCCHI: S-8000-12
FWHM: 18°
FWTM: 47°
Peak intensity: 4.540 cd/lm
Efficiency: 79 %
LEDs/each optic: 1
Light colour/type: White
LED: CDM-14 (Dim-To-Warm)
Required components:
FWHM: 13°
FWTM: 28°
Peak intensity: 8.500 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White
LED: CDM-18 (Dim-To-Warm)
Required components:
FWHM: 16°
FWTM: 38°
Peak intensity: 5.600 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White
LED: CDM-9 (Dim-To-Warm)
Required components:
FWHM: 10°
FWTM: 21°
Peak intensity: 13.400 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

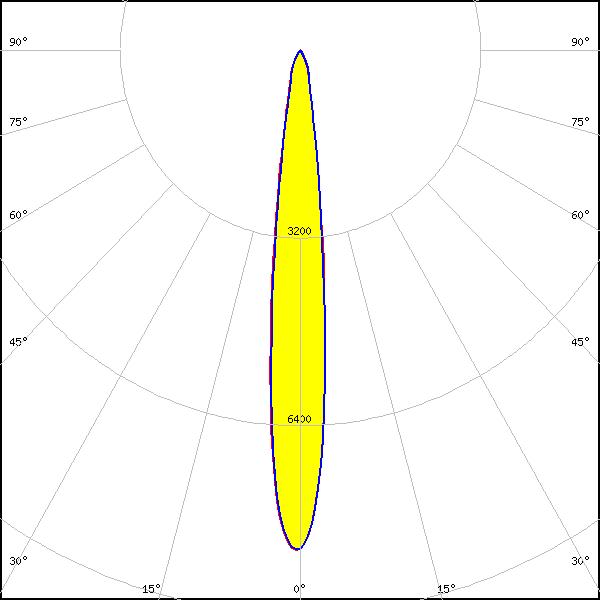

LED: CTM-14 (Tunable White)
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 442 Typ L3
FWHM: 10°
FWTM: 20°
Peak intensity: 14.900 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: CTM-14 (Tunable White)
Required components:
FWHM: 13°
FWTM: 28°
Peak intensity: 8.600 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: CTM-18 (Tunable White)
Required components:
FWHM: 15°
FWTM: 36°
Peak intensity: 6.000 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: CTM-22 (Tunable White)
Required components:
FWHM: 20°
FWTM: 48°
Peak intensity: 3.950 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

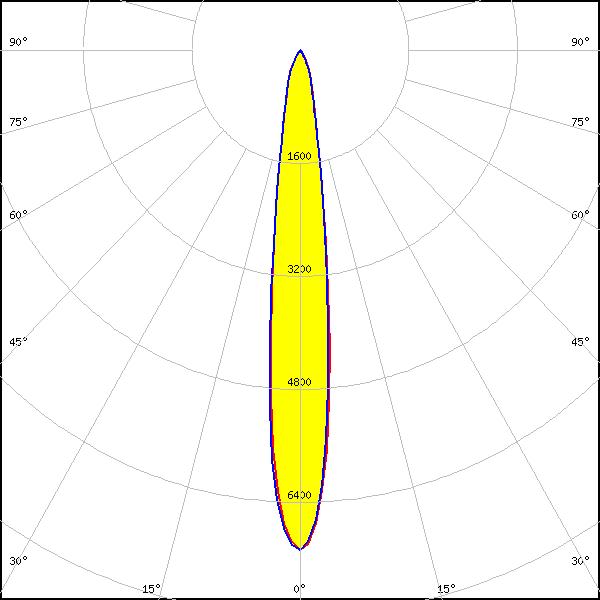

LED: CxM-14 (19x19)
Required components:
LEDs/each optic: 1
Light colour/type: White
LED: CxM-14 (19x19)
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 433 Typ L1
FWHM: 12°
FWTM: 23°
Peak intensity: 11.200 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: CxM-14 (19x19)
Required components:
FWHM: 14°
FWTM: 32°
Peak intensity: 6.700 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CxM-14 (19x19)
Required components:
FWHM: 14°
FWTM: 33°
Peak intensity: 7.100 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CxM-22 (28x28)
Required components:
FWHM: 21°
FWTM: 52°
Peak intensity: 3.800 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: CxM-9 (13.5x13.5)
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 434 Typ L1
FWHM: 8°
FWTM: 14°
Peak intensity: 26.500 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: CxM-9 (13.5x13.5)
Required components:
FWHM: 10°
FWTM: 22°
Peak intensity: 11.500 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

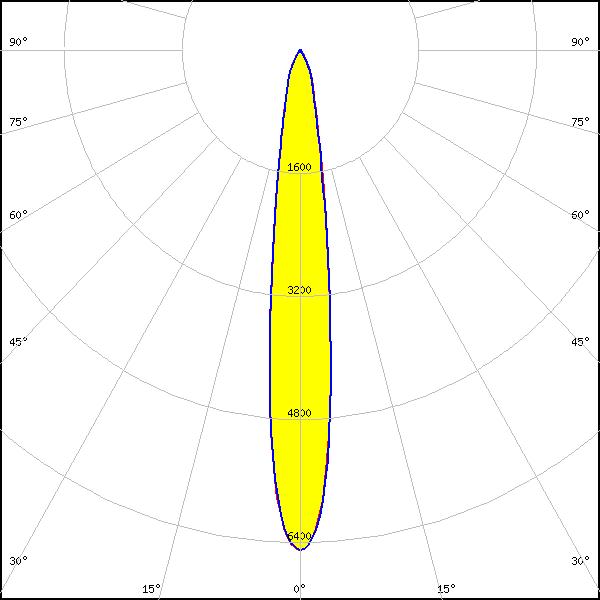

LED: COB J-Type
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 463 Typ L2
FWHM: 12°
FWTM: 24°
Peak intensity: 11.600 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: COB J-Type
Required components:
FWHM: 14°
FWTM: 34°
Peak intensity: 6.500 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White
LED: COB L-Type (LES 11)
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 438 Typ L1
FWHM: 9°
FWTM: 17°
Peak intensity: 18.800 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: COB L-Type (LES 11)
Required components:
FWHM: 11°
FWTM: 26°
Peak intensity: 9.400 cd/lm
Efficiency: 82 %
LEDs/each optic: 1
Light colour/type: White
LED: COB L-Type (LES 9)
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 438 Typ L1
FWHM: 7°
FWTM: 13°
Peak intensity: 30.700 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
LED: COB L-Type (LES 9)
Required components:
FWHM: 9°
FWTM: 22°
Peak intensity: 11.900 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White
LED: NVCWJ024Z-V1MT: COB J-Type Tunable White
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 498 Typ L2
FWHM: 9°
FWTM: 16°
Peak intensity: 21.500 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: NVCWJ024Z-V1MT: COB J-Type Tunable White
Required components:
FWHM: 11°
FWTM: 25°
Peak intensity: 10.000 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

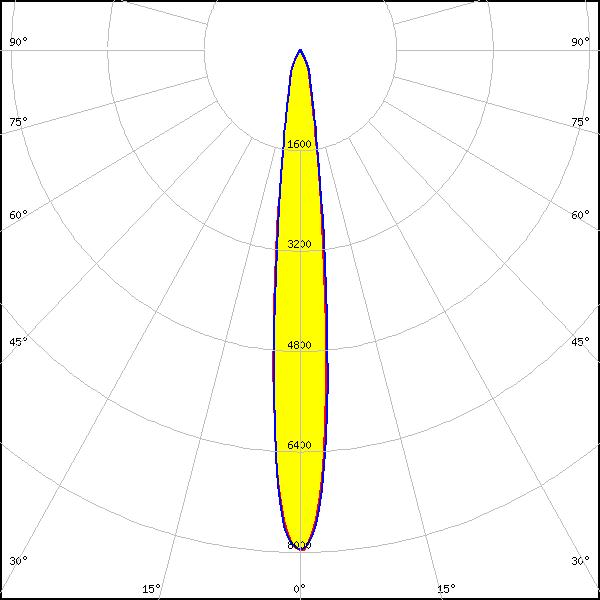

LED: Soleriq S13
Required components:
FWHM: 12°
FWTM: 30°
Peak intensity: 8.000 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: Soleriq S15
Required components:
FWHM: 13°
FWTM: 26°
Peak intensity: 10.180 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
LED: Soleriq S19
Required components:
C13867_LENA-STD-BASE-VERO29
Bender Wirth: 462 Typ L3
FWHM: 15°
FWTM: 35°
Peak intensity: 6.100 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L13 CoB
Required components:
FWHM: 10°
FWTM: 21°
Peak intensity: 14.400 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L13 CoB
Required components:
FWHM: 11°
FWTM: 25°
Peak intensity: 9.900 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L15 CoB
Required components:
FWHM: 13°
FWTM: 26°
Peak intensity: 10.600 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L15 CoB
Required components:
FWHM: 14°
FWTM: 31°
Peak intensity: 7.400 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

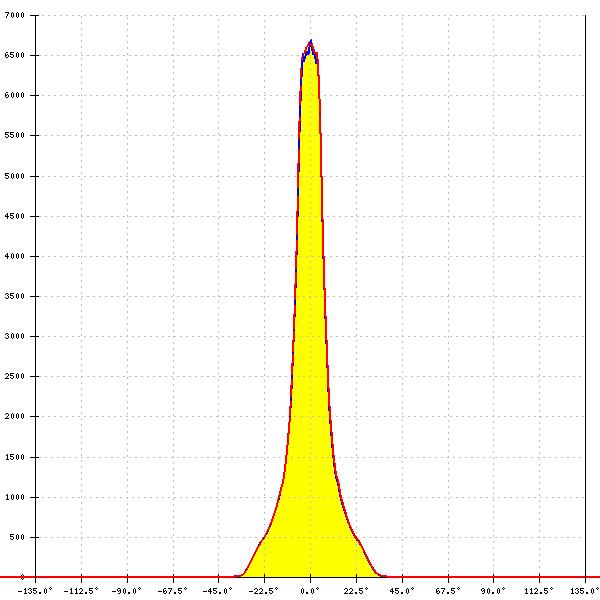

LED: Fortimo SLM L19 CoB
Required components:
FWHM: 15°
FWTM: 38°
Peak intensity: 6.800 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L19 CoB
Required components:
FWHM: 16°
FWTM: 43°
Peak intensity: 5.100 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L23 CoB
Required components:
FWHM: 19°
FWTM: 47°
Peak intensity: 4.800 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo SLM L23 CoB
Required components:
FWHM: 20°
FWTM: 50°
Peak intensity: 3.800 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White
LED: LC016D / LC019D / LC026D / LC033D
Required components:
FWHM: 12°
FWTM: 24°
Peak intensity: 11.000 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: LC016D / LC019D / LC026D / LC033D
Required components:
FWHM: 14°
FWTM: 32°
Peak intensity: 6.900 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: LC040D / LC060D / LC080D
Required components:
FWHM: 22°
FWTM: 52°
Peak intensity: 3.300 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: ZC12/18
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 433 Typ L1
FWHM: 12°
FWTM: 23°
Peak intensity: 11.200 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: ZC12/18
Required components:
FWHM: 14°
FWTM: 32°
Peak intensity: 6.700 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: ZC12/18
Required components:
FWHM: 12°
FWTM: 29°
Peak intensity: 8.000 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: ZC4/6
Required components:
C13868_LENA-STD-BASE-VERO13-18
Bender Wirth: 434 Typ L1
FWHM: 8°
FWTM: 14°
Peak intensity: 26.500 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: ZC4/6
Required components:
FWHM: 10°
FWTM: 22°
Peak intensity: 11.500 cd/lm
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White
LED: Mega Zenigata (GW5DGC)
Required components:
FWHM: 14°
FWTM: 27°
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: Mega Zenigata (GW5DGC)
Required components:
FWHM: 14°
FWTM: 31°
Efficiency: 80 %
LEDs/each optic: 1
Light colour/type: White

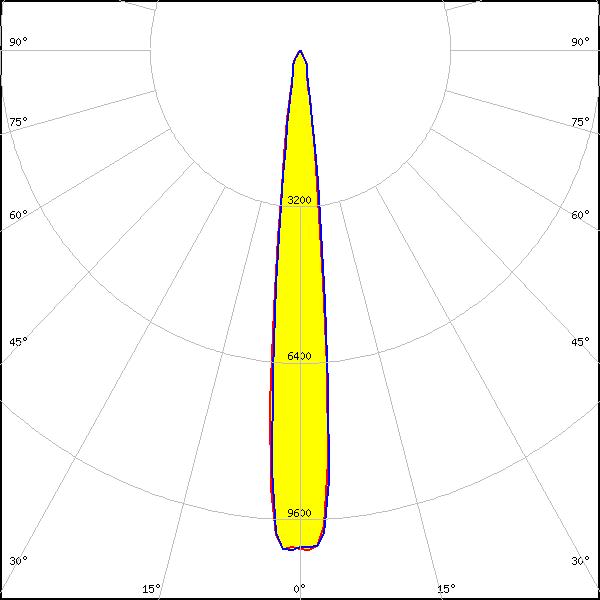

LED: Mega Zenigata (GW6DME)
Required components:
FWHM: 12°
FWTM: 24°
Peak intensity: 10.230 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White
LED: Mega Zenigata (GW6DME)
Required components:
FWHM: 14°
FWTM: 34°
Peak intensity: 6.150 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White

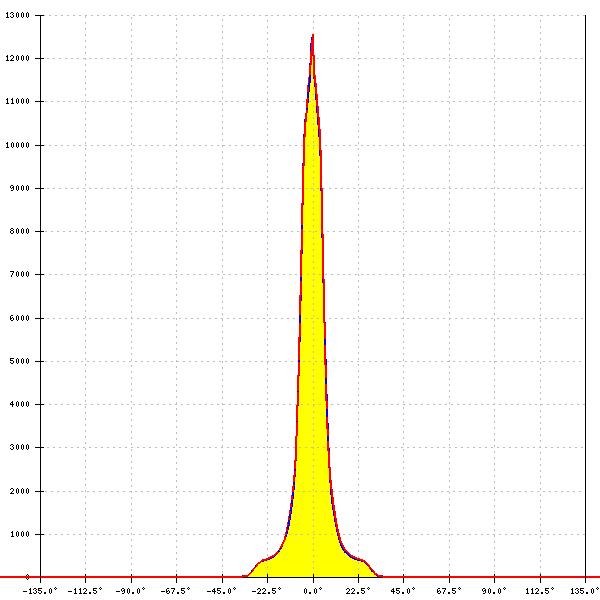

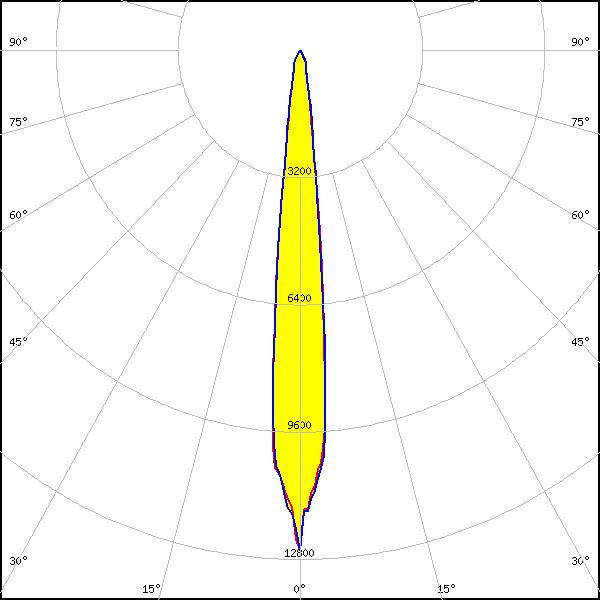

LED: SLE G7 LES15
Required components:
FWHM: 11°
FWTM: 23°
Peak intensity: 12.600 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White
LED: SLE G7 LES17 H
Required components:
FWHM: 14°
FWTM: 29°
Peak intensity: 9.000 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: SLE G7 LES21 H
Required components:
FWHM: 18°
FWTM: 42°
Peak intensity: 5.700 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White
LED: SLE G7 LES21 H
Required components:
C12231_LENA-FRESNEL: C14547_LENA-ADAPTER-B
FWHM: 23°
FWTM: 64°
Peak intensity: 1.900 cd/lm
Efficiency: 73 %
LEDs/each optic: 1
Light colour/type: White

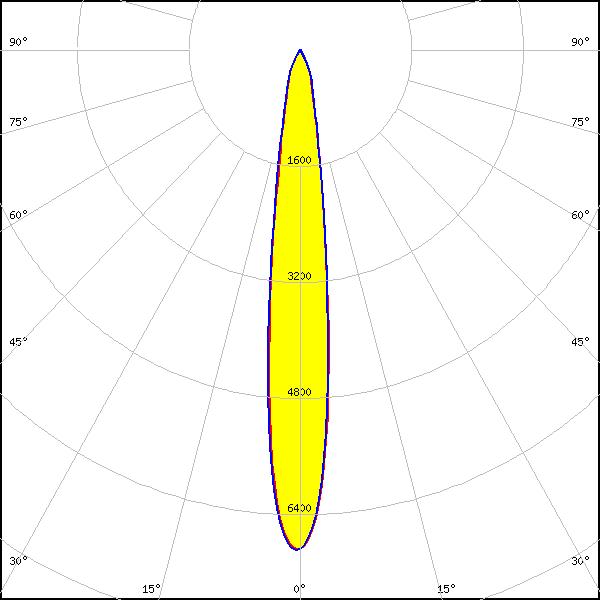

LED: XOB 14.5 mm
Required components:
FWHM: 12°
FWTM: 23°
Peak intensity: 12.518 cd/lm
Efficiency: 89 %
LEDs/each optic: 1
Light colour/type: White
Are we missing optical results for a certain LED?
SEND A MESSAGE
Are we missing optical results for a certain LED?
SEND A MESSAGE

GET THE NEWSLETTER

X

Subscribe to LEDiL to get the must-read news and insights about lighting in your inbox.
By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.
Optical results filtering
LED TYPE
LES Size
mm
Min
Max
LED Manufacturers
LED MODEL
Viewing Angle (FWHM)
°
Min
Max
BASEPART Manufacturers
BASEPART MODEL
LEDiL Accessories
