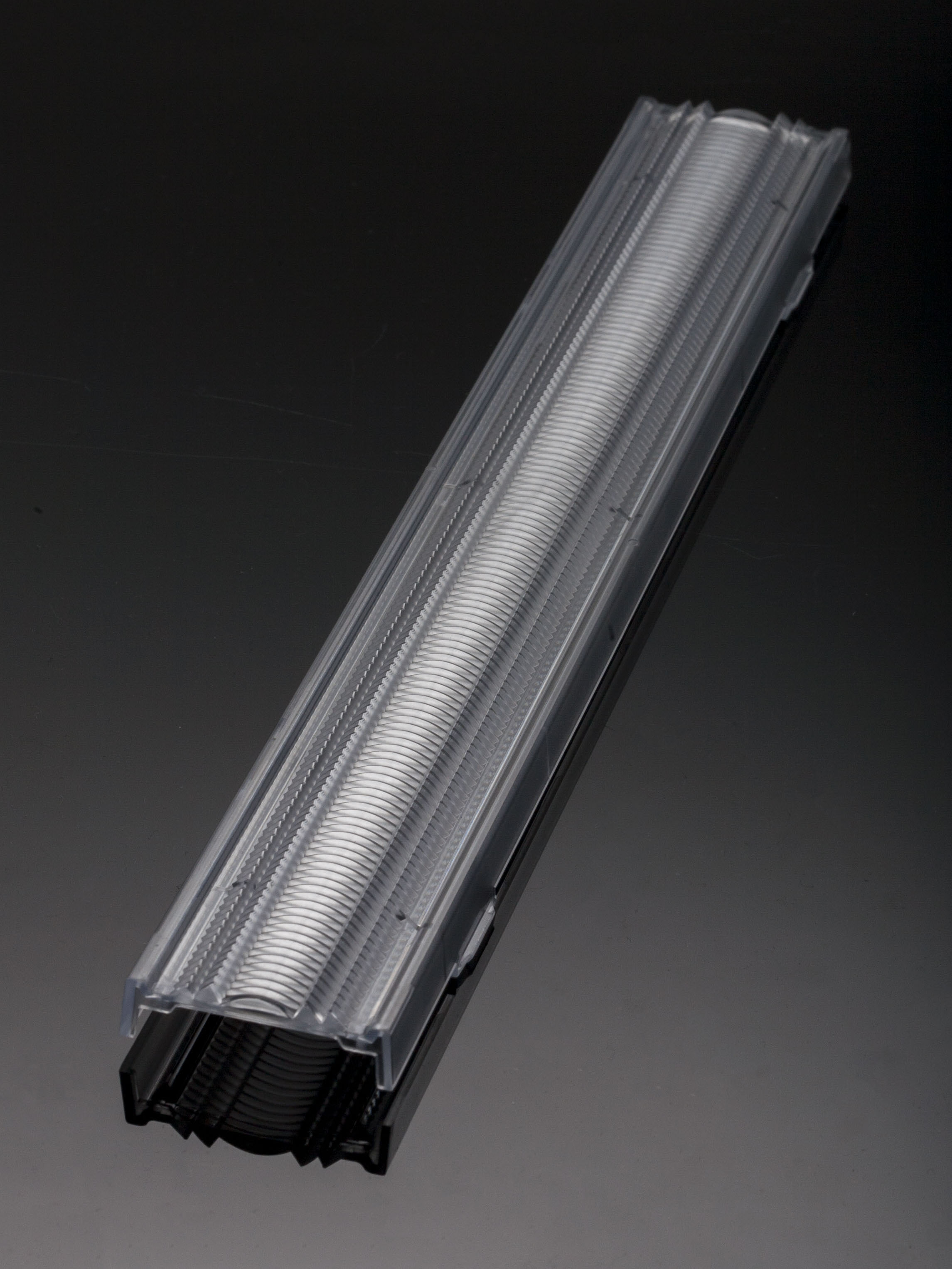

F15524_LINNEA-60

Print

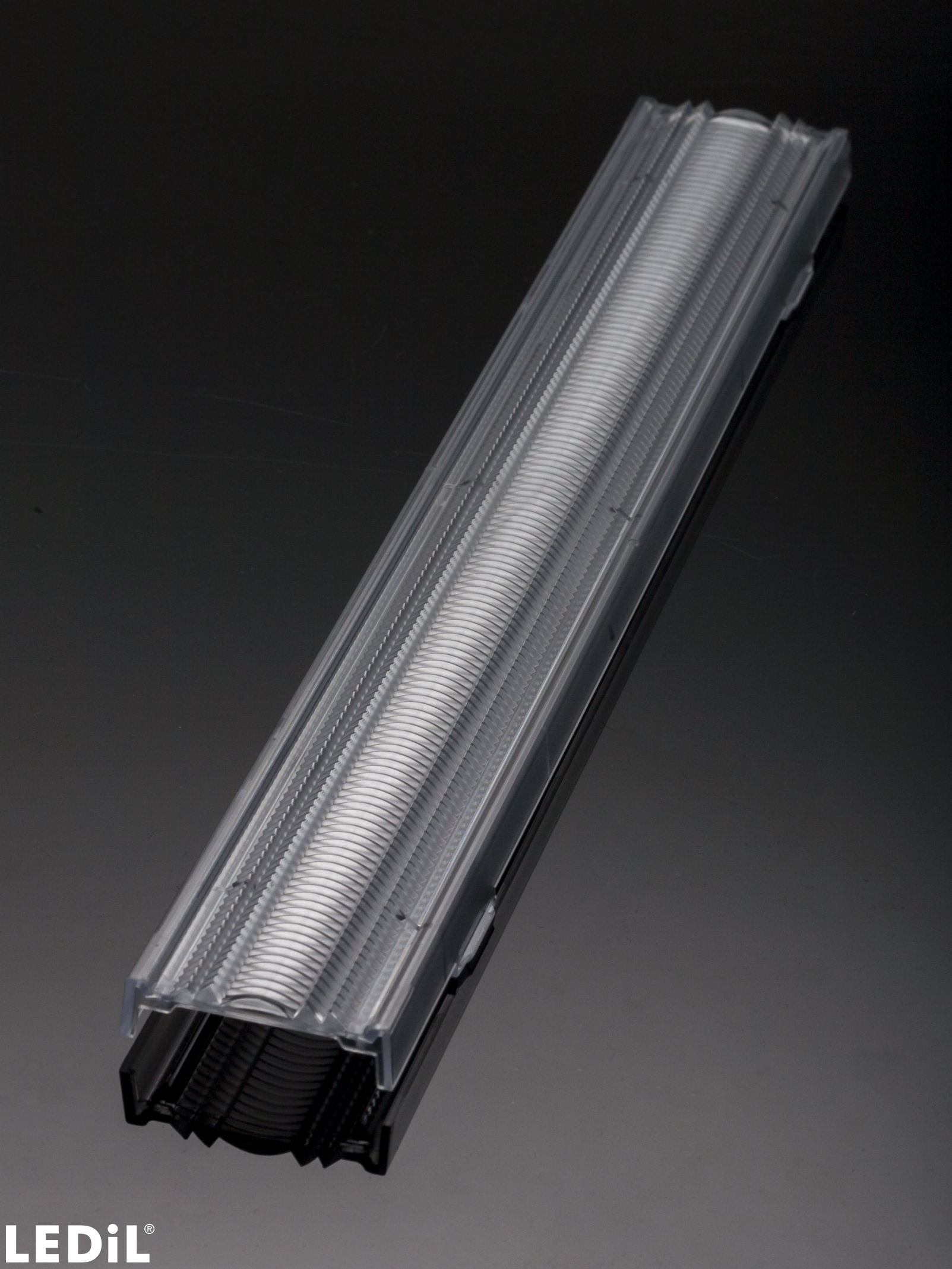

~60° + 90° beam optimized for 1.0 mm metal sheet or profile. Variant made from PC.

Specification
  • Dimensions:
    285 x  40 mm
  • Height:
    9.50 mm
  • Fastening:
    clips
  • Colour:
    clear
  • RoHS and REACH compliant:
    Yes
Materials

WARNING: Cancer and Reproductive Harm – www.P65Warnings.ca.gov

Ordering information
  • Quantity in box:
    153 pcs
  • Box size:
    398 x 298 x 265 mm
  • Box weight:
    8.3 kg
  • MPQ:
    9 pcs
  • MOQ:
    36 pcs
  • MOQ size:
    400 x 300 x 70 mm
  • MOQ weight:
    1.8 kg
Documents
  • Family datasheet
  • Product datasheet
  • 2D mechanical drawing
  • Request a 3D mechanical model
  •
    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






    PRODUCT NAME(S):
    F15524_LINNEA-60

    By giving your contact details you agree to your data being processed by LEDiL in accordance with applicable personal data legislation and LEDiL privacy policy.






 CONTACT US
 REQUEST SAMPLES
WHERE TO BUY
ORDER ONLINE

Optical results

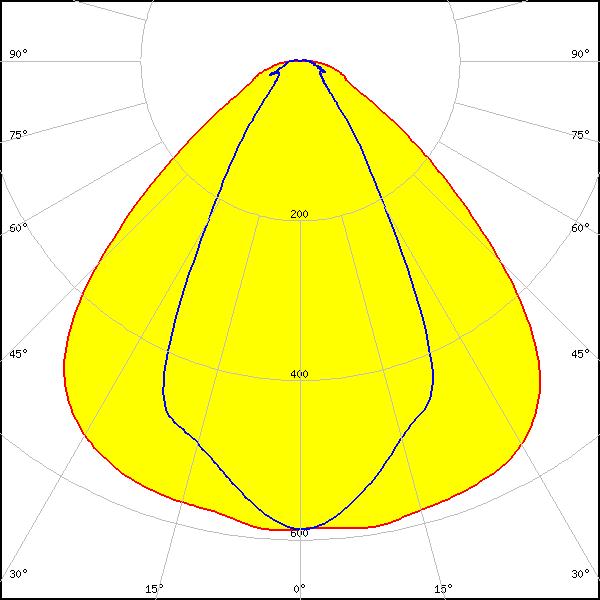

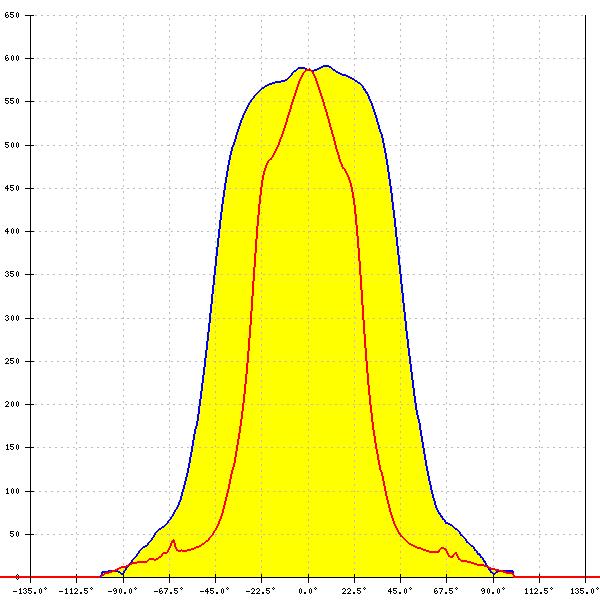

LED: CALOSNU405-M7W1
FWHM: 96° + 55°
FWTM: 141° + 87°
Peak intensity: 0.590 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

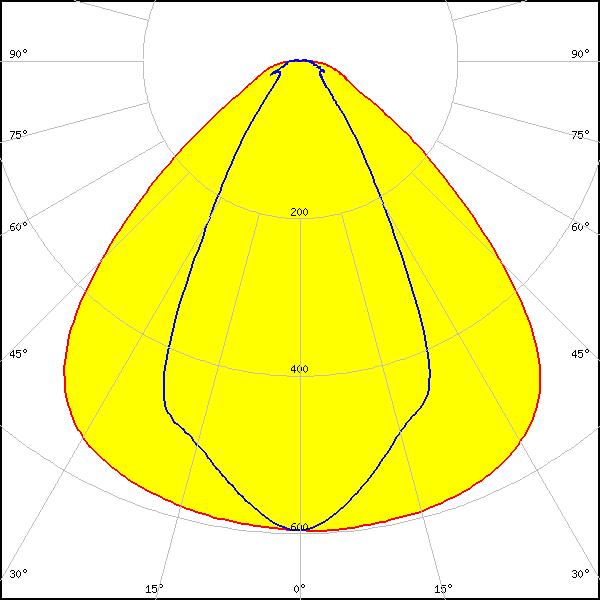

LED: CALOSNU410-M7W1
FWHM: 95° + 55°
FWTM: 139° + 86°
Peak intensity: 0.600 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

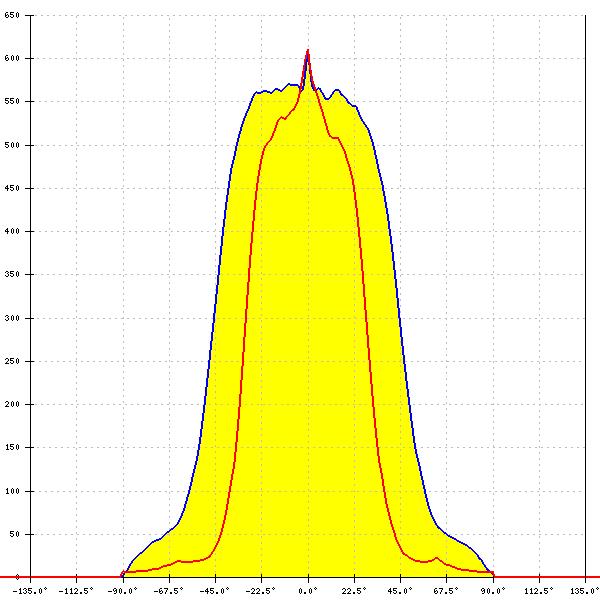

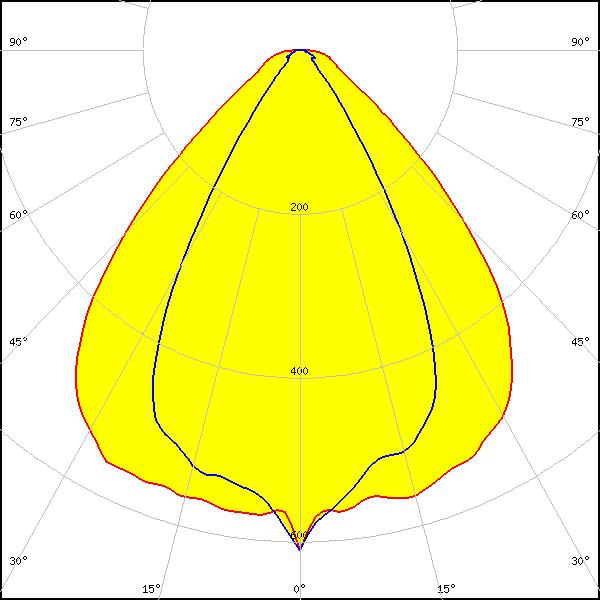

LED: Bridgelux SMD 2835
FWHM: 90° + 58°
FWTM: 127° + 82°
Peak intensity: 0.610 cd/lm
Efficiency: 81 %
LEDs/each optic: 1
Light colour/type: White

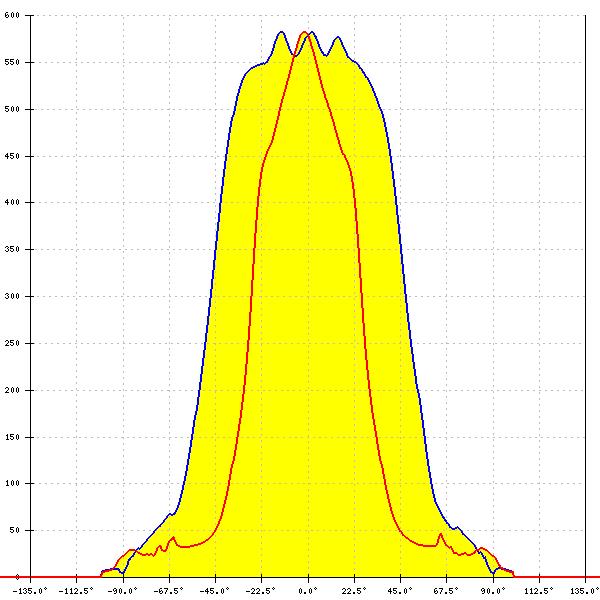

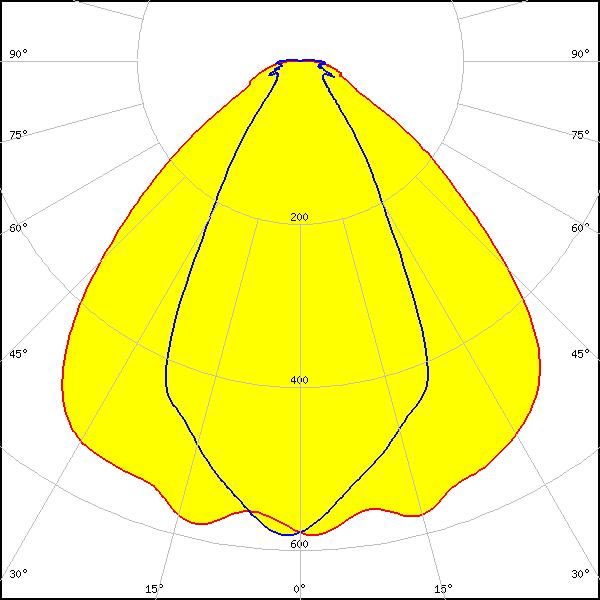

LED: XP-E
FWHM: 96° + 54°
FWTM: 139° + 86°
Peak intensity: 0.590 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

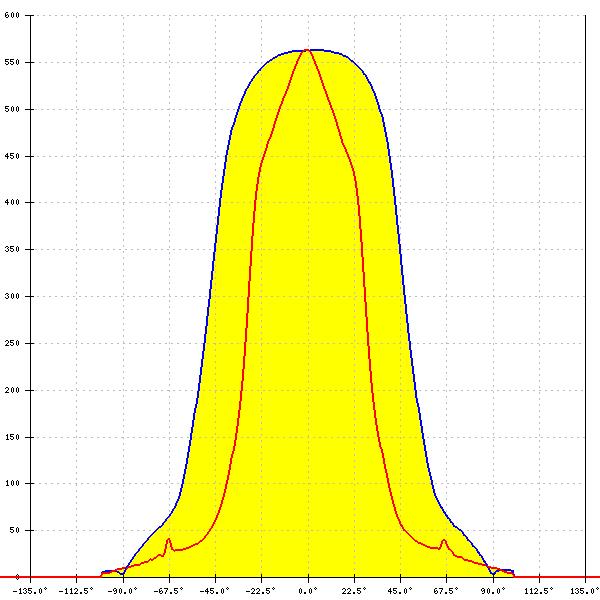

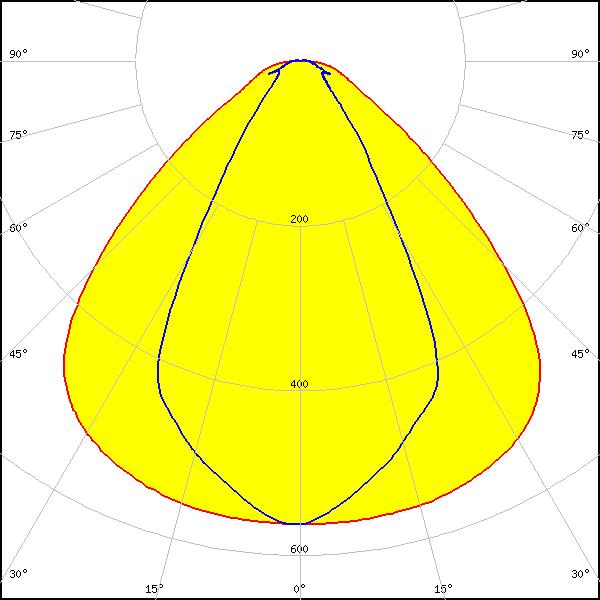

LED: L-iC-282-827-865-011A
FWHM: 97° + 58°
FWTM: 142° + 91°
Peak intensity: 0.560 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

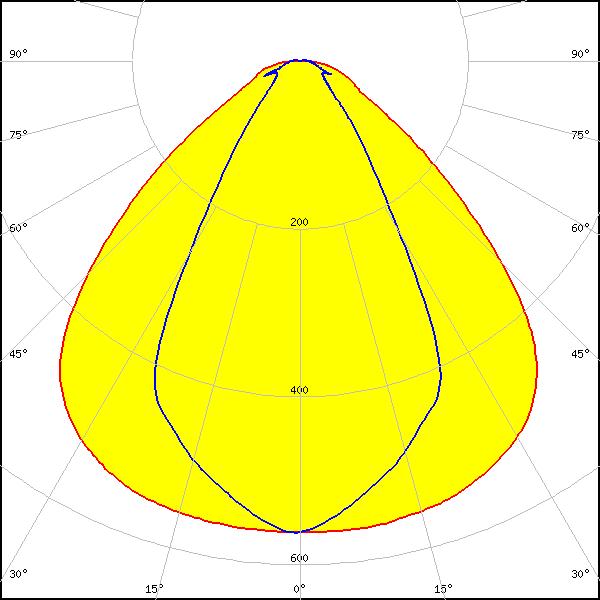

LED: LP-282-840-009A 60/300
FWHM: 97° + 58°
FWTM: 142° + 91°
Peak intensity: 0.560 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

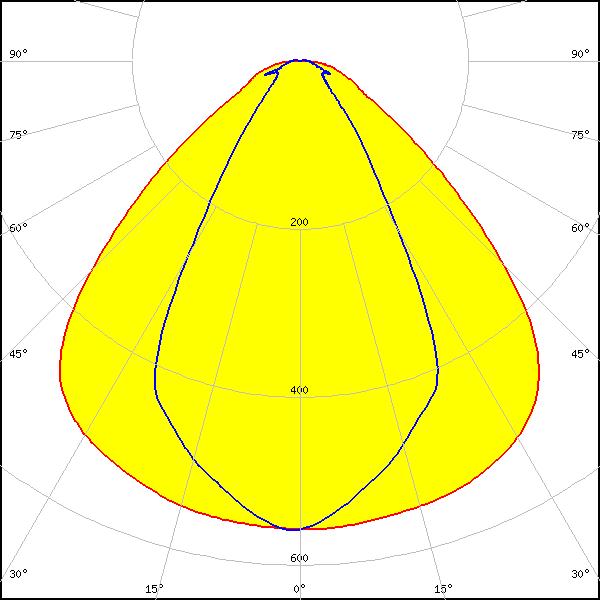

LED: LS-282-840-011A
FWHM: 97° + 58°
FWTM: 145° + 91°
Peak intensity: 0.560 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

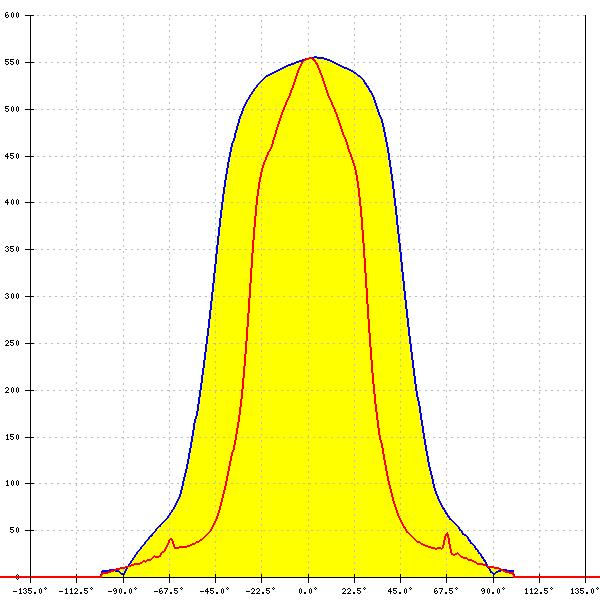

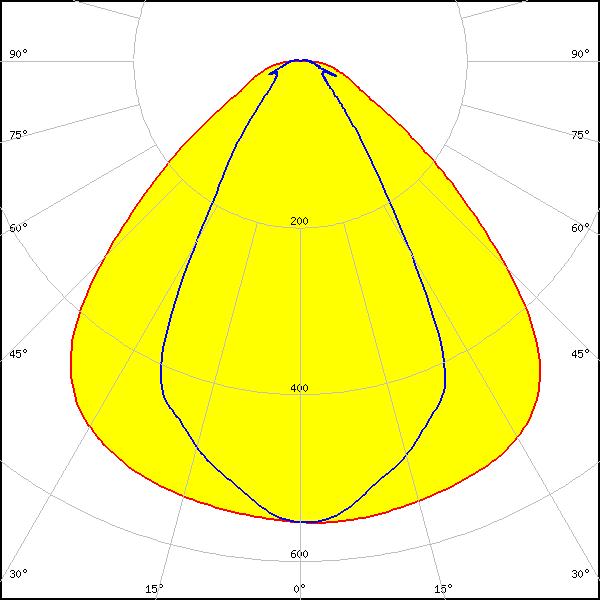

LED: LX-282-840-023A
FWHM: 96° + 59°
FWTM: 144° + 92°
Peak intensity: 0.550 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

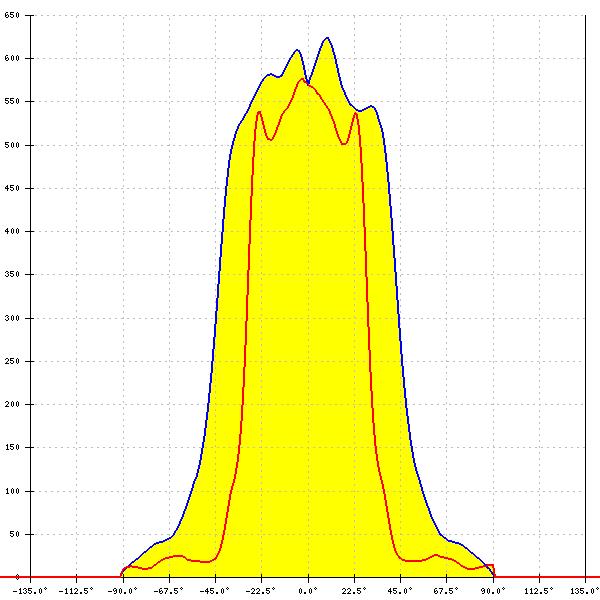

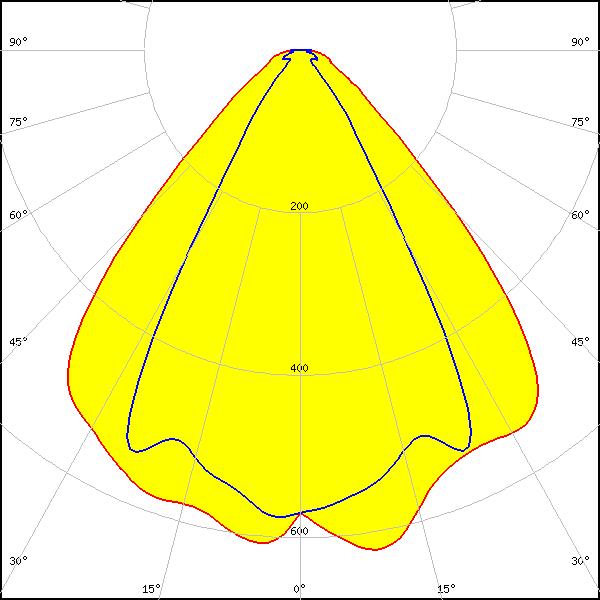

LED: LUXEON 3030 2D (Round LES)
FWHM: 89° + 60°
FWTM: 125° + 80°
Peak intensity: 0.620 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

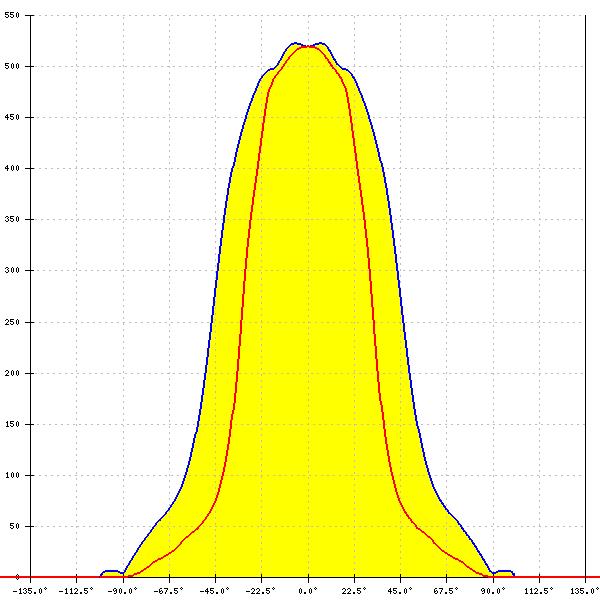

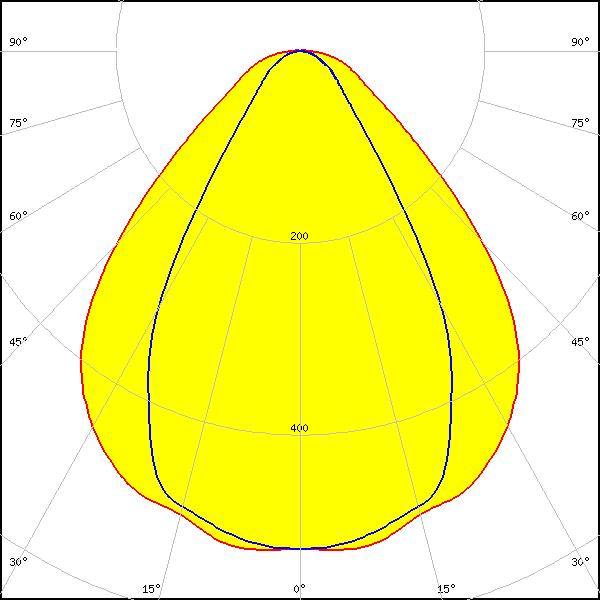

LED: LinearZ 280-112 Circadian TW
FWHM: 92° + 64°
FWTM: 147° + 104°
Peak intensity: 0.524 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: Tunable White

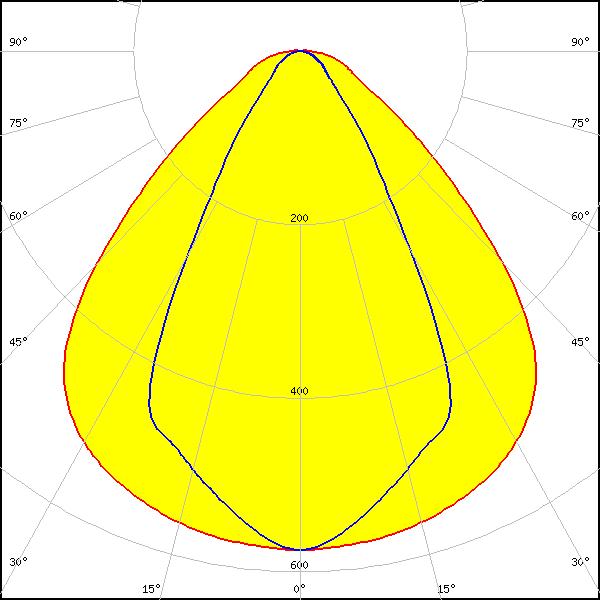

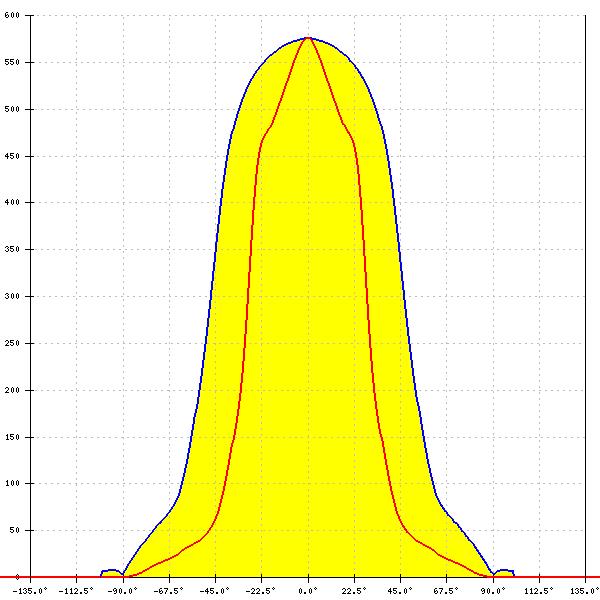

LED: LinearZ 280-26
FWHM: 96° + 59°
FWTM: 145° + 92°
Peak intensity: 0.576 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

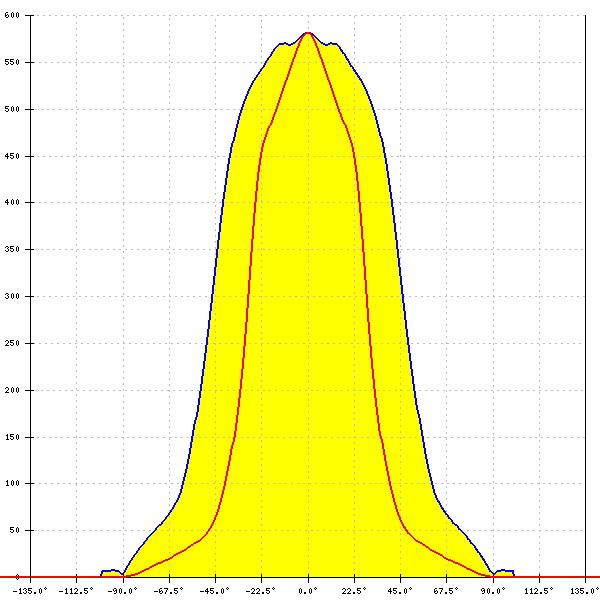

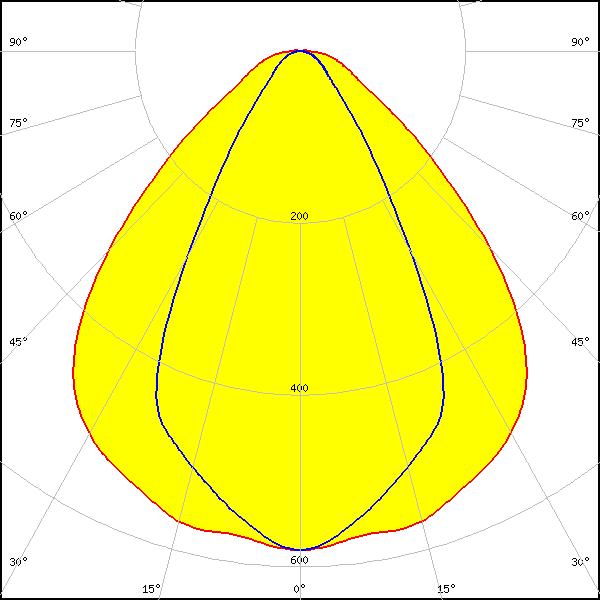

LED: LinearZ 280-40 TW
FWHM: 94° + 59°
FWTM: 142° + 92°
Peak intensity: 0.582 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: Tunable White

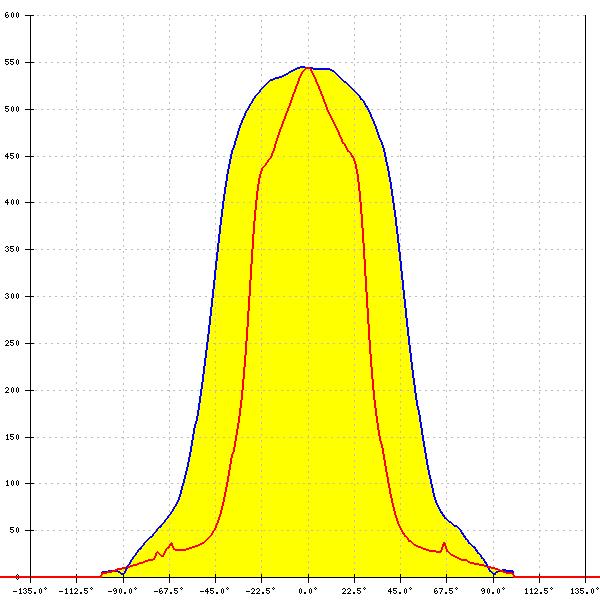

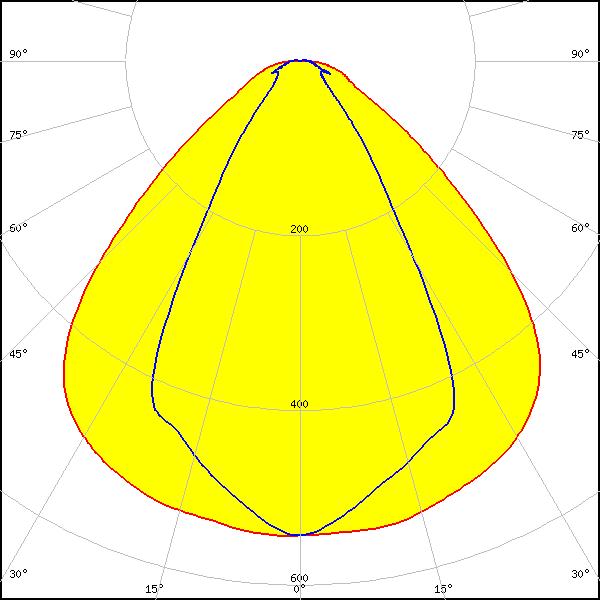

LED: LinLED 280x24mm 1100lm 830 2C 30V LINNEA-GC G1
FWHM: 96° + 59°
FWTM: 143° + 89°
Peak intensity: 0.560 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

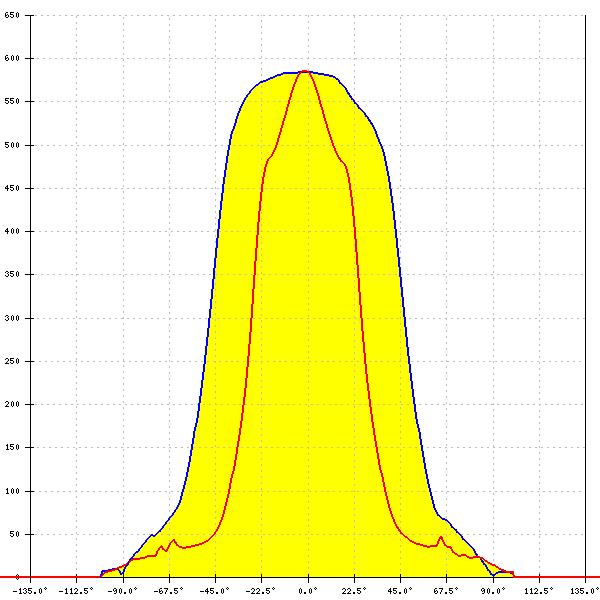

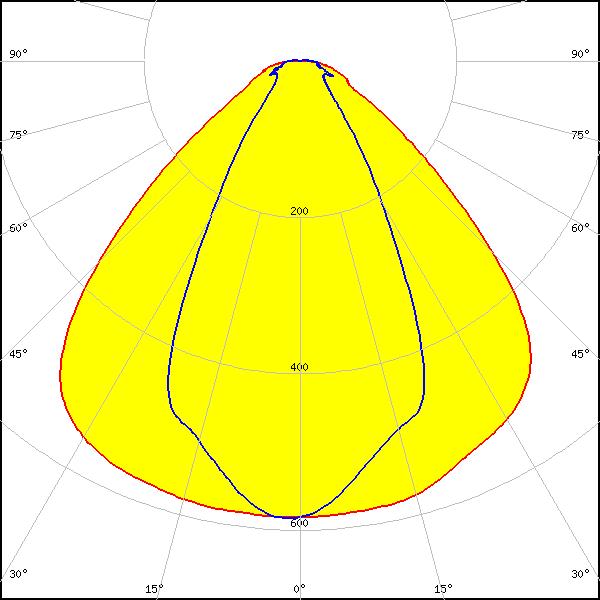

LED: NF2x757G
FWHM: 96° + 54°
FWTM: 141° + 87°
Peak intensity: 0.590 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

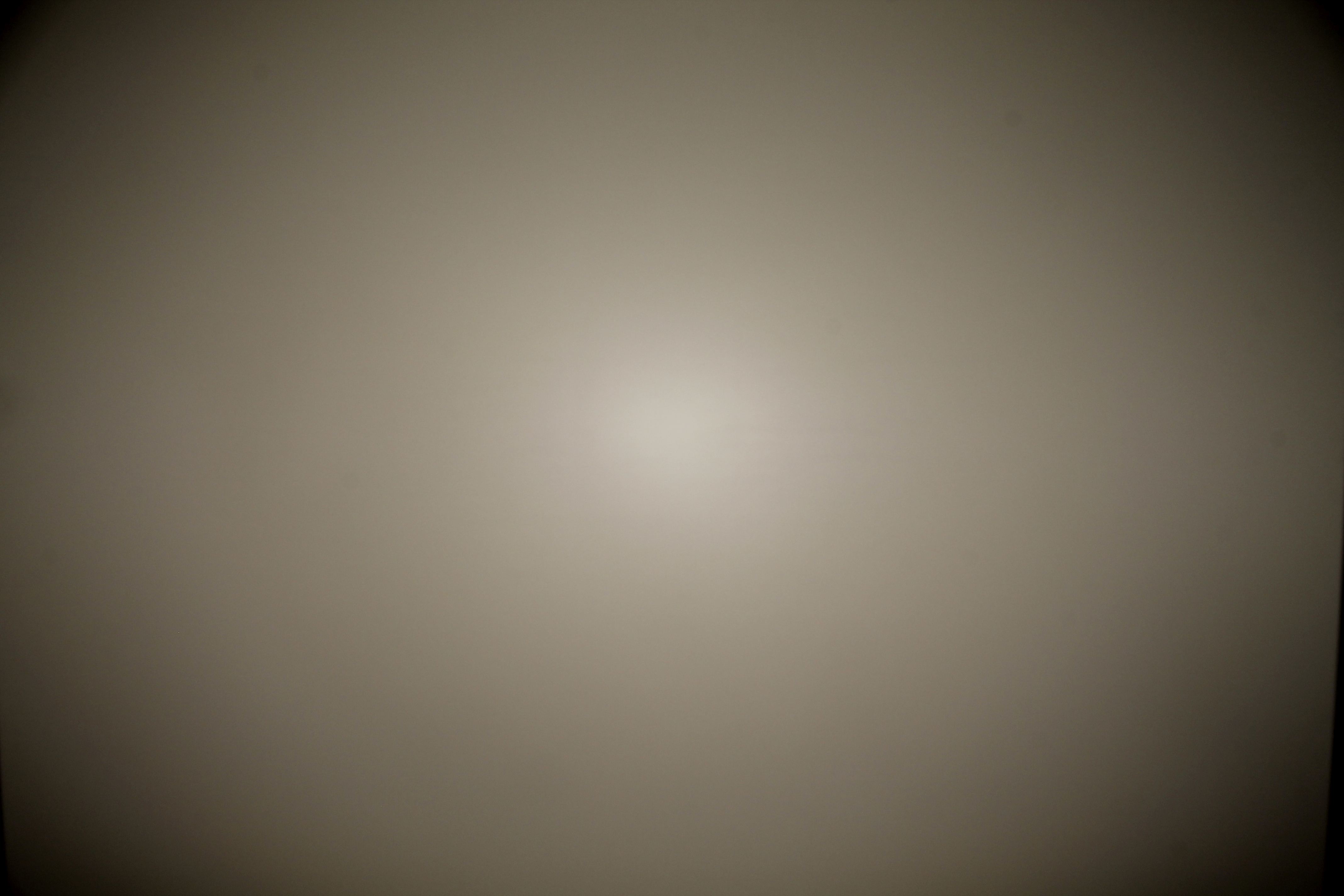

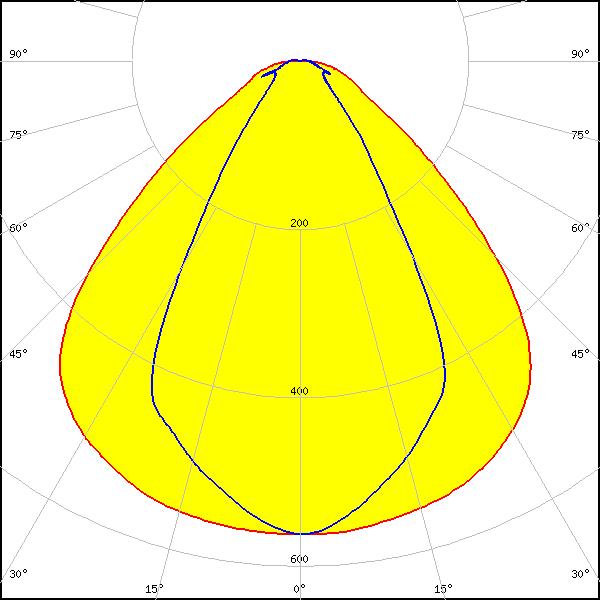

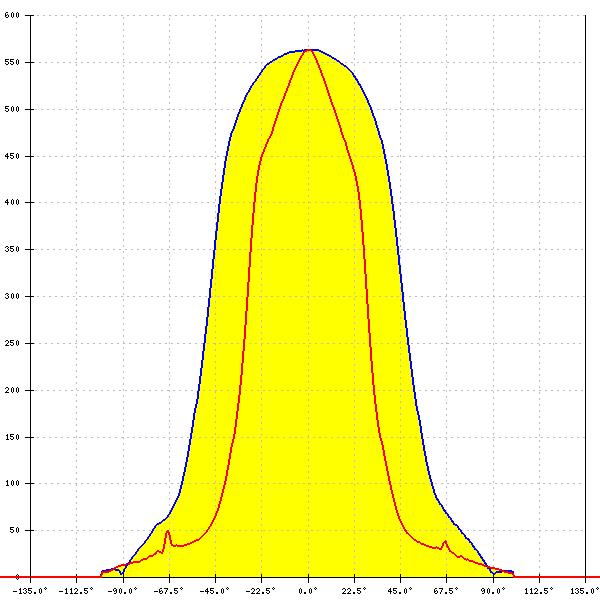

LED: NFSW757H
FWHM: 96° + 60°
FWTM: 145° + 93°
Peak intensity: 0.563 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

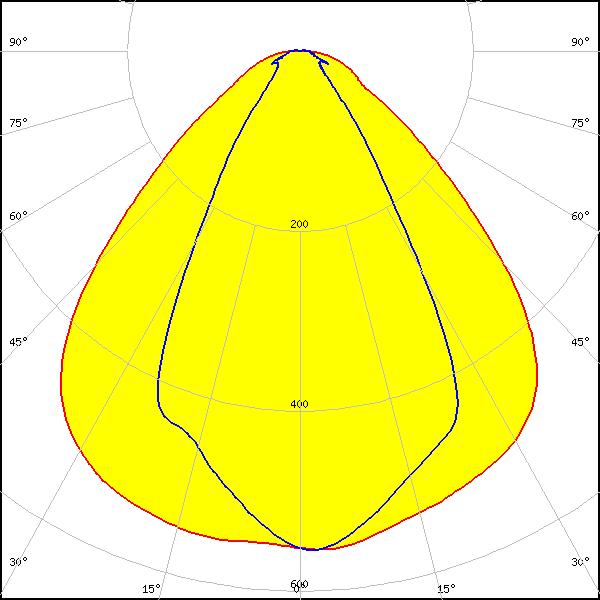

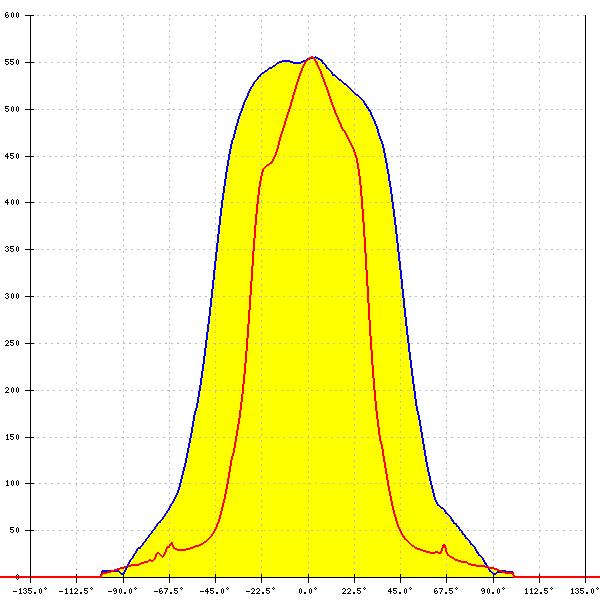

LED: NFSx757G
FWHM: 96° + 59°
FWTM: 145° + 88°
Peak intensity: 0.560 cd/lm
Efficiency: 83 %
LEDs/each optic: 1
Light colour/type: White

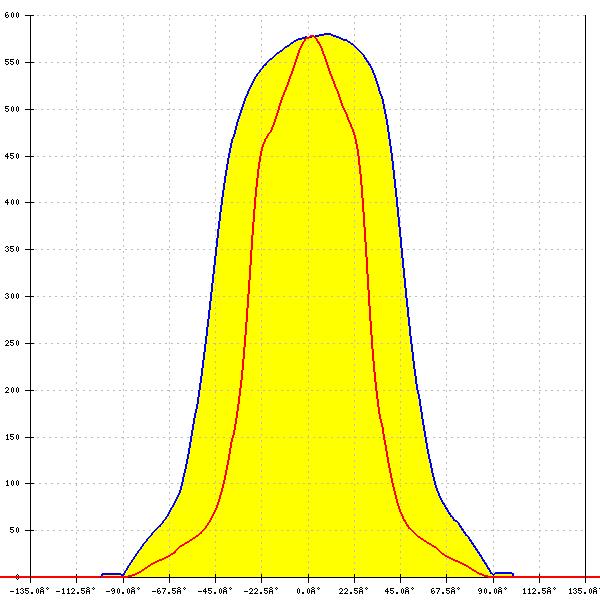

LED: PL-LIN-IND-Z1 2800 560x24
FWHM: 96° + 60°
FWTM: 144° + 96°
Peak intensity: 0.581 cd/lm
Efficiency: 88 %
LEDs/each optic: 1
Light colour/type: White

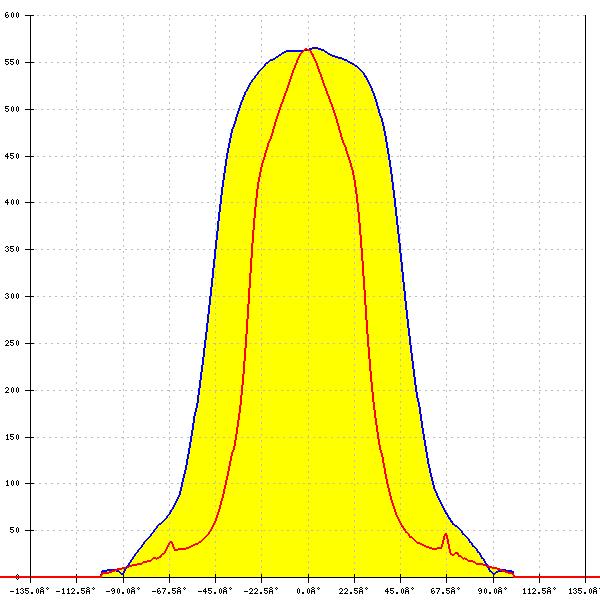

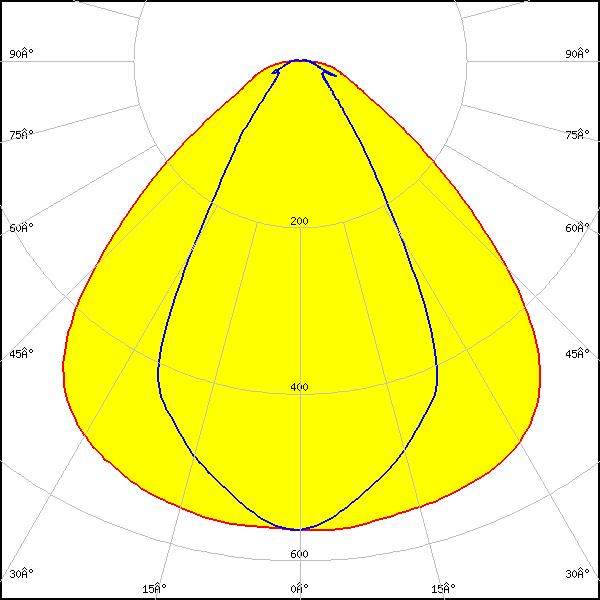

LED: PL-LIN-Z5 1100 280x20
FWHM: 97° + 58°
FWTM: 143° + 91°
Peak intensity: 0.565 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

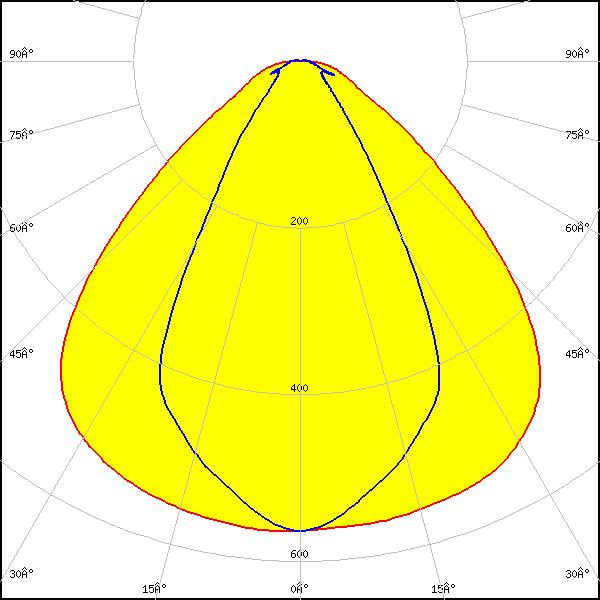

LED: PL-LIN-Z5 2000 280x20
FWHM: 97° + 58°
FWTM: 143° + 91°
Peak intensity: 0.565 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

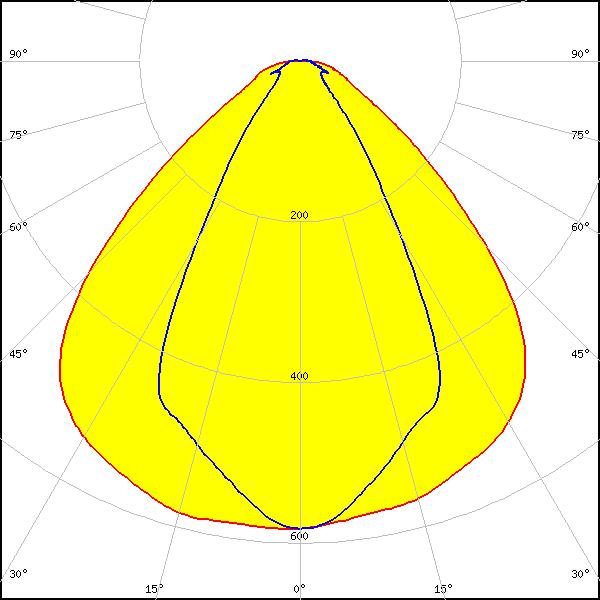

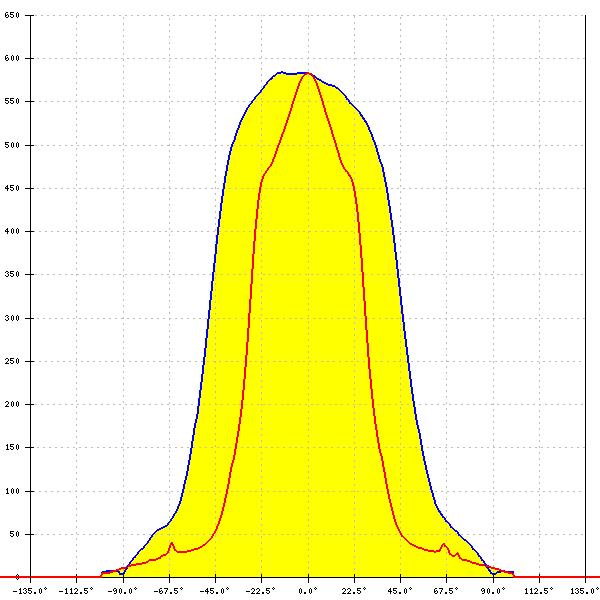

LED: Duris S5 (2 chip)
FWHM: 95° + 57°
FWTM: 140° + 88°
Peak intensity: 0.580 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

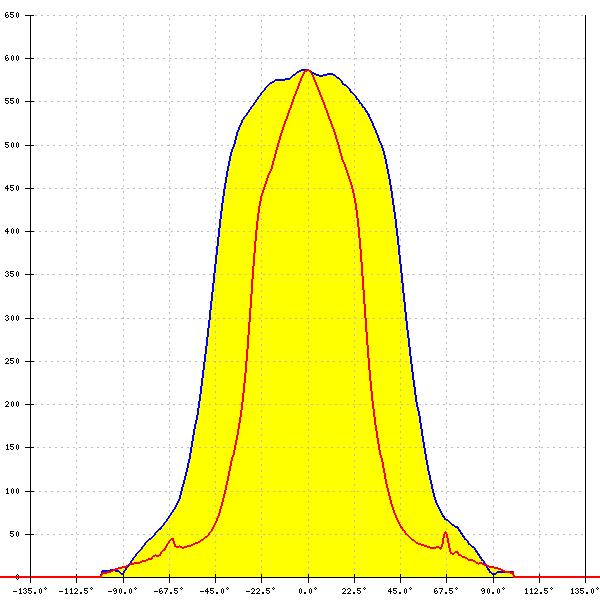

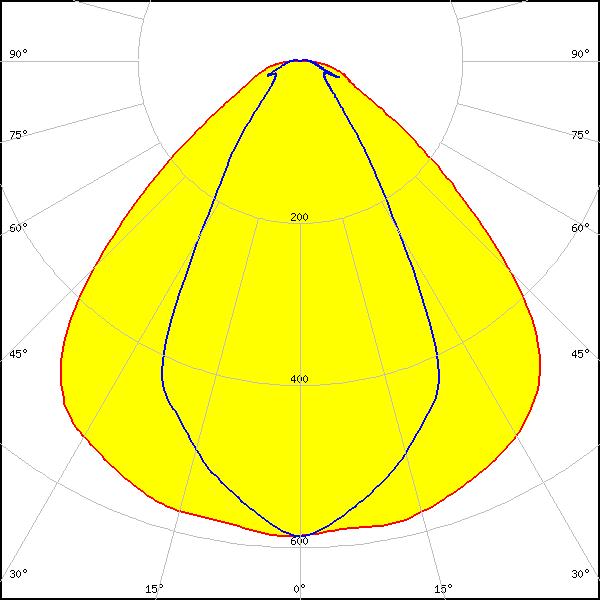

LED: Duris S5 (Single chip)
FWHM: 96° + 57°
FWTM: 143° + 91°
Peak intensity: 0.590 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

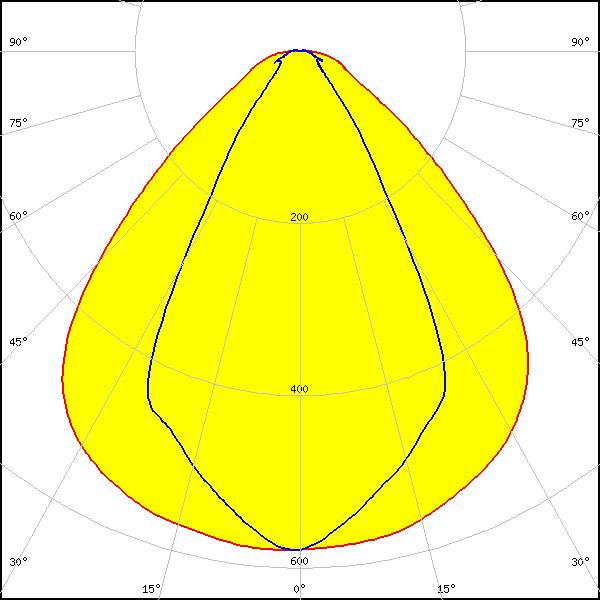

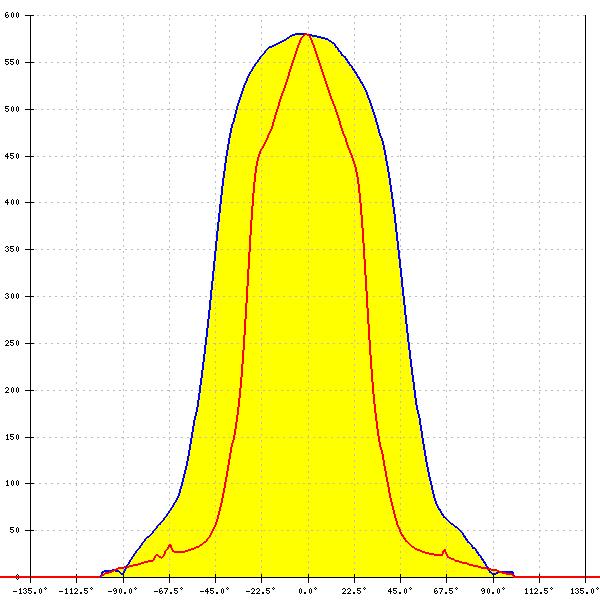

LED: Fortimo LED Strip 1ft 1100lm FC HV4 & LV4
FWHM: 95° + 59°
FWTM: 141° + 88°
Peak intensity: 0.580 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
LED: Fortimo LED Strip 1ft 1100lm FC HV5 & LV5
FWHM: 97° + 58°
FWTM: 145° + 95°
Peak intensity: 0.588 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

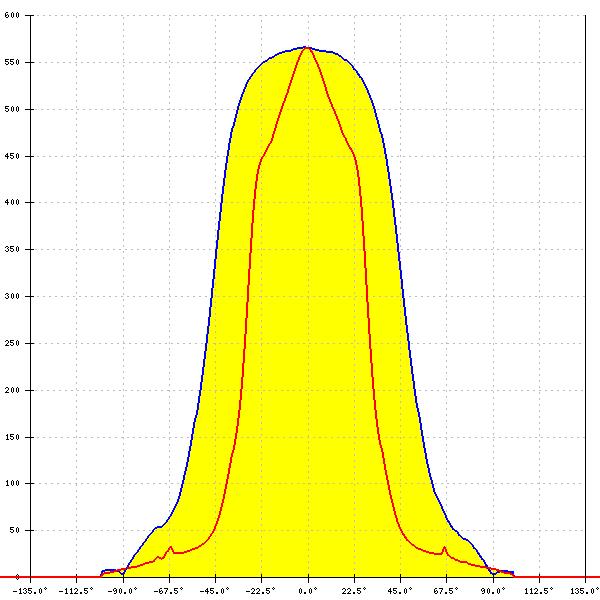

LED: Fortimo LED Strip 1ft 650lm FC HV4 & LV4
FWHM: 95° + 59°
FWTM: 139° + 89°
Peak intensity: 0.570 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

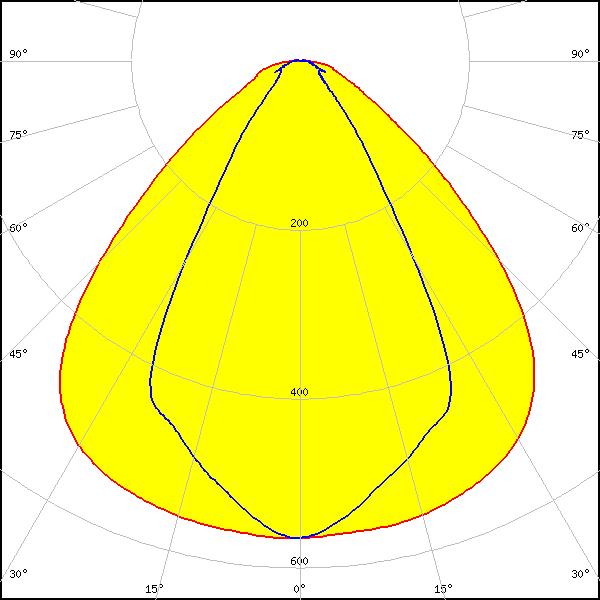

LED: Fortimo LED Strip 1ft 650lm FC HV5 & LV5
FWHM: 96° + 58°
FWTM: 143° + 94°
Peak intensity: 0.607 cd/lm
Efficiency: 87 %
LEDs/each optic: 1
Light colour/type: White

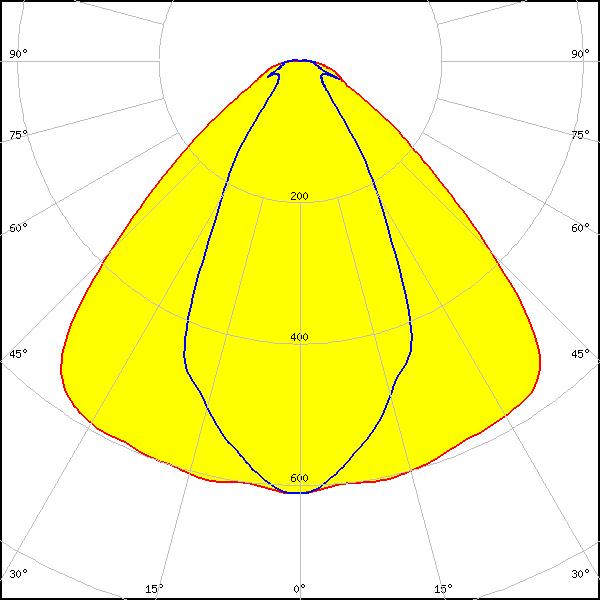

LED: LM28xB Series
FWHM: 95° + 53°
FWTM: 136° + 106°
Peak intensity: 0.440 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White

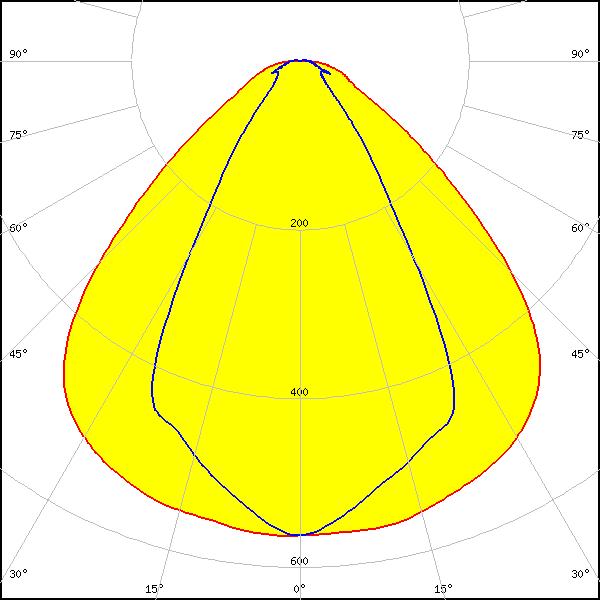

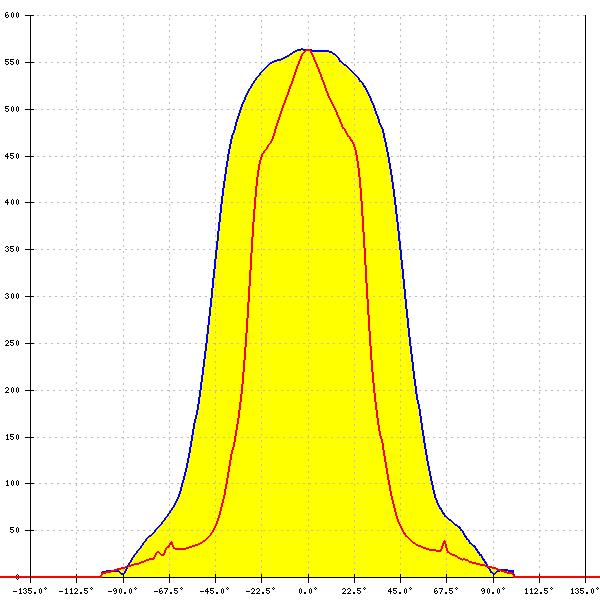

LED: LM561B Plus
FWHM: 96° + 59°
FWTM: 143° + 89°
Peak intensity: 0.560 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

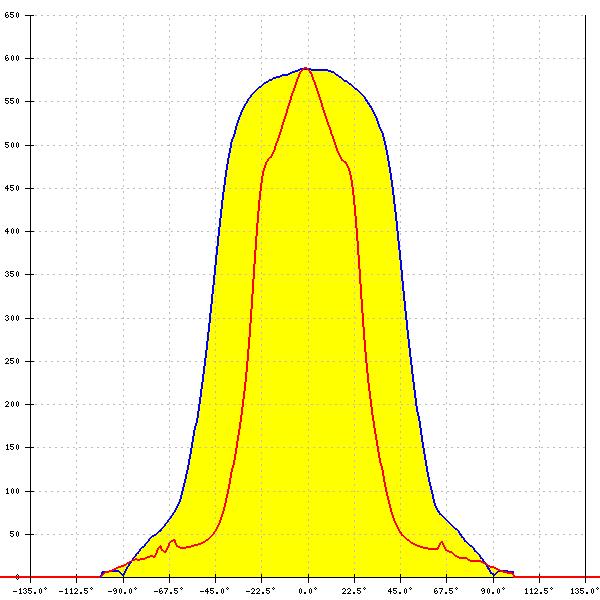

LED: LT-H282C
FWHM: 96° + 55°
FWTM: 141° + 87°
Peak intensity: 0.600 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

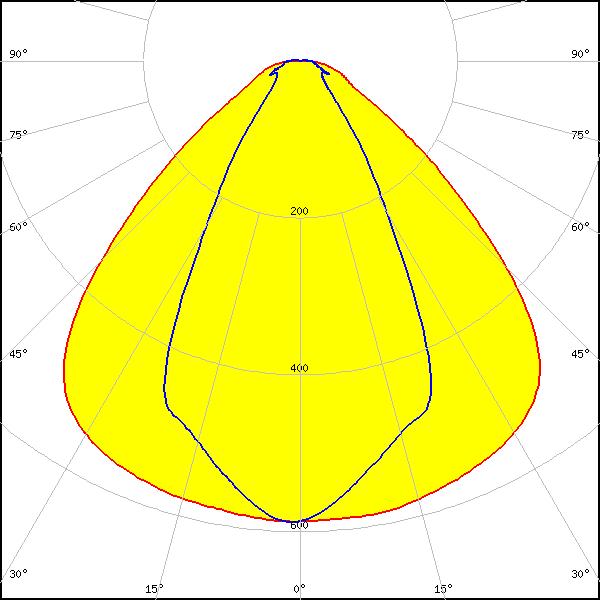

LED: LT-H562C
FWHM: 96° + 55°
FWTM: 141° + 87°
Peak intensity: 0.600 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

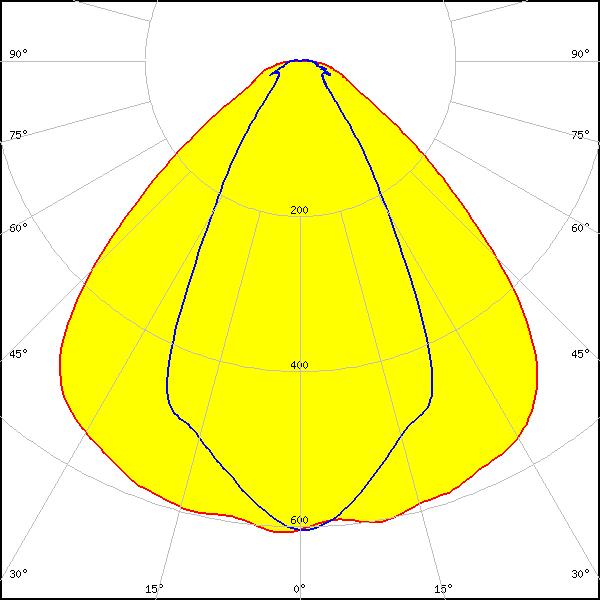

LED: LT-Q282B
FWHM: 95° + 54°
FWTM: 138° + 86°
Peak intensity: 0.610 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

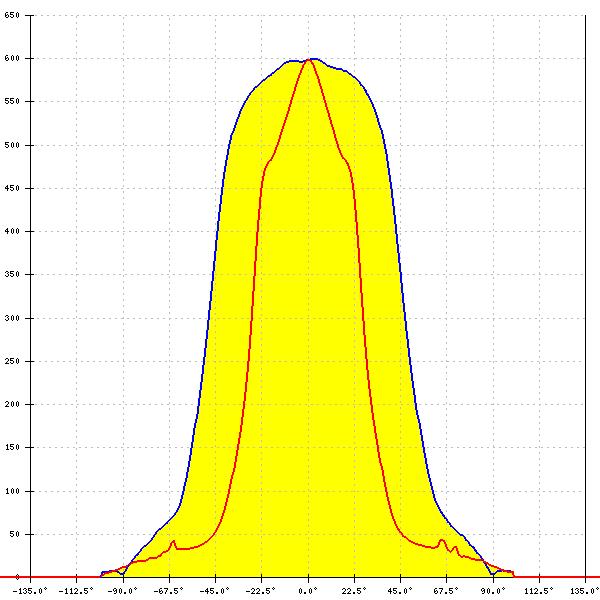

LED: LT-S282H
FWHM: 96° + 54°
FWTM: 140° + 86°
Peak intensity: 0.600 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

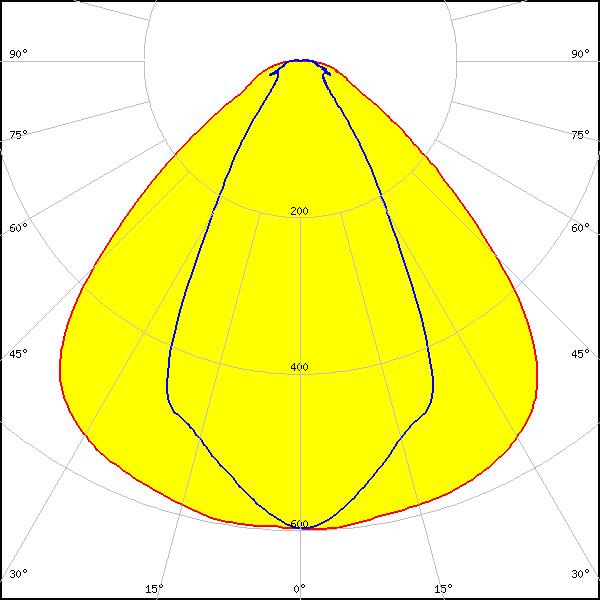

LED: LT-S562H
FWHM: 96° + 54°
FWTM: 140° + 86°
Peak intensity: 0.600 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

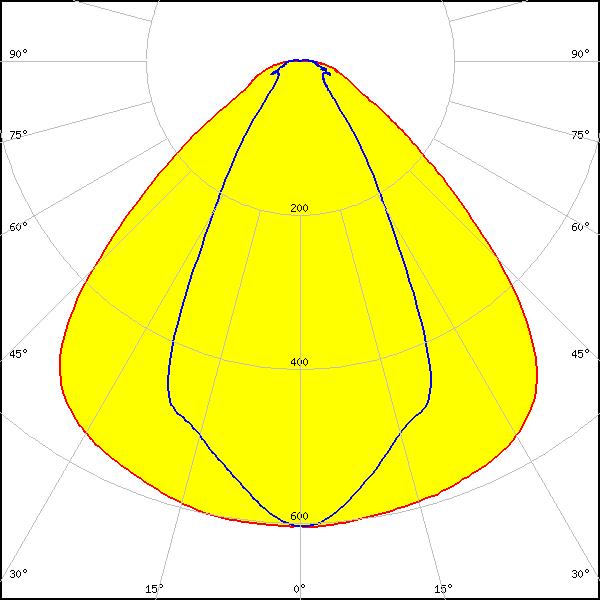

LED: LT-V282E
FWHM: 96° + 54°
FWTM: 140° + 86°
Peak intensity: 0.610 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

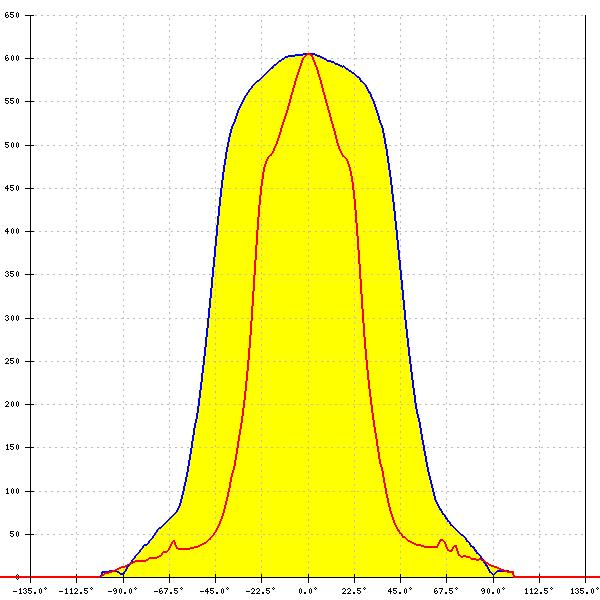

LED: LT-V562E
FWHM: 96° + 54°
FWTM: 140° + 86°
Peak intensity: 0.610 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

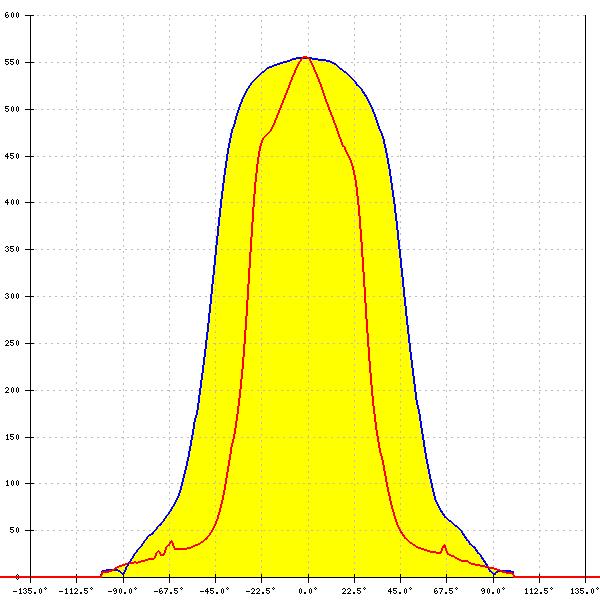

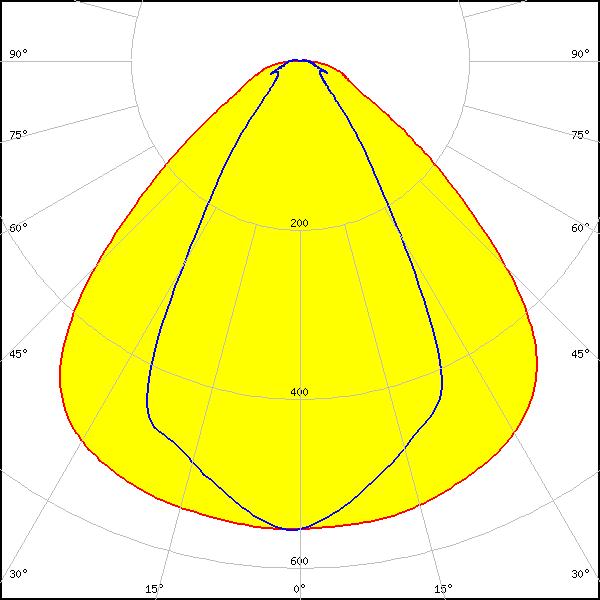

LED: SEOUL 5630D
FWHM: 73°
FWTM: 112°
Peak intensity: 0.560 cd/lm
Efficiency: 84 %
LEDs/each optic: 1
Light colour/type: White
LED: SEOUL DC 3030
FWHM: 96° + 57°
FWTM: 139° + 88°
Peak intensity: 0.600 cd/lm
Efficiency: 86 %
LEDs/each optic: 1
Light colour/type: White

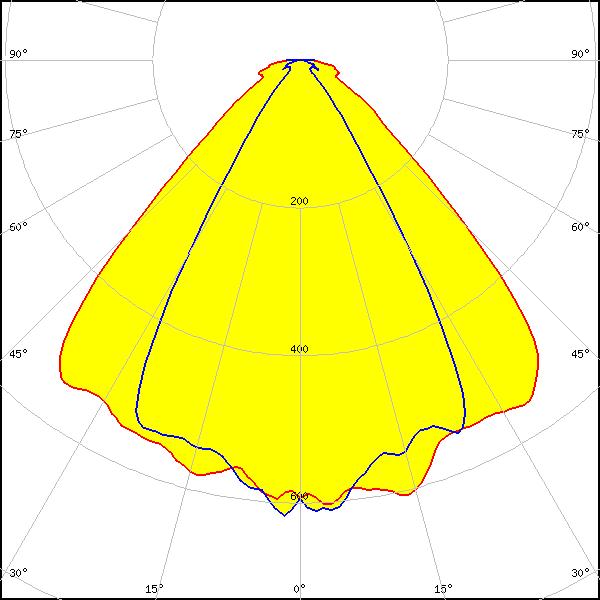

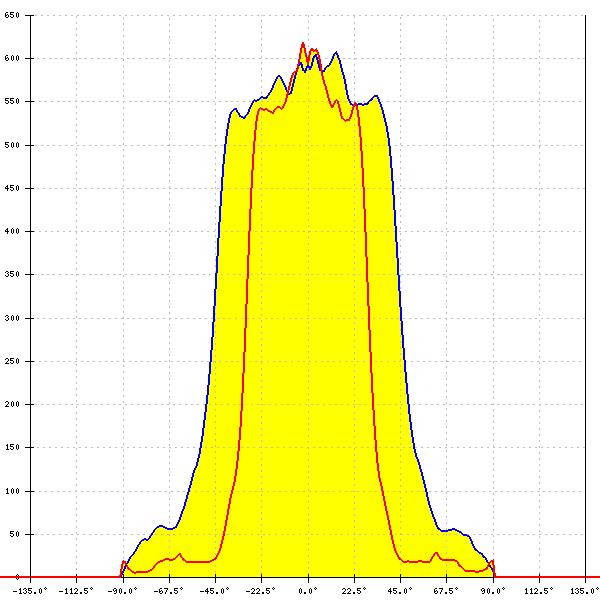

LED: SEOUL DC 3030C
FWHM: 92° + 60°
FWTM: 134° + 80°
Peak intensity: 0.651 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

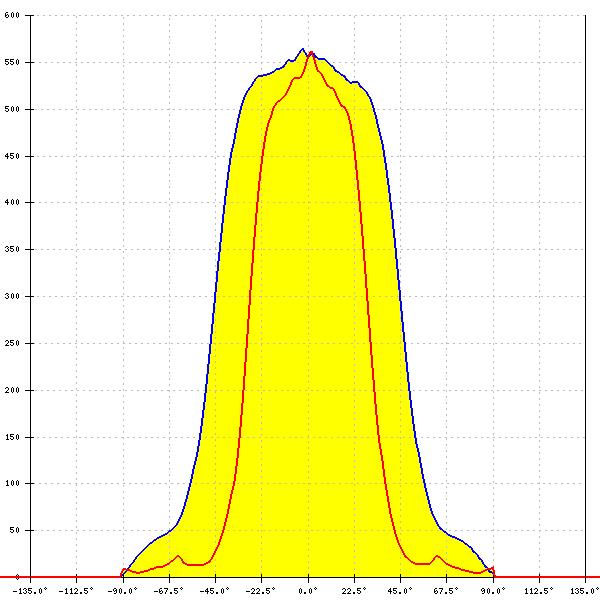

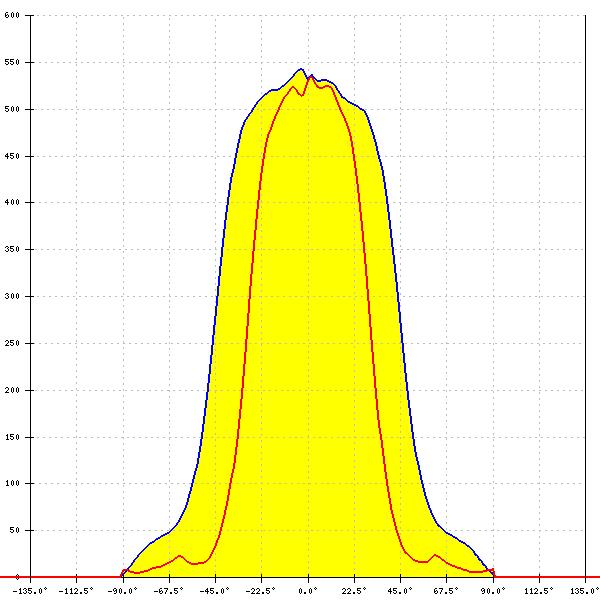

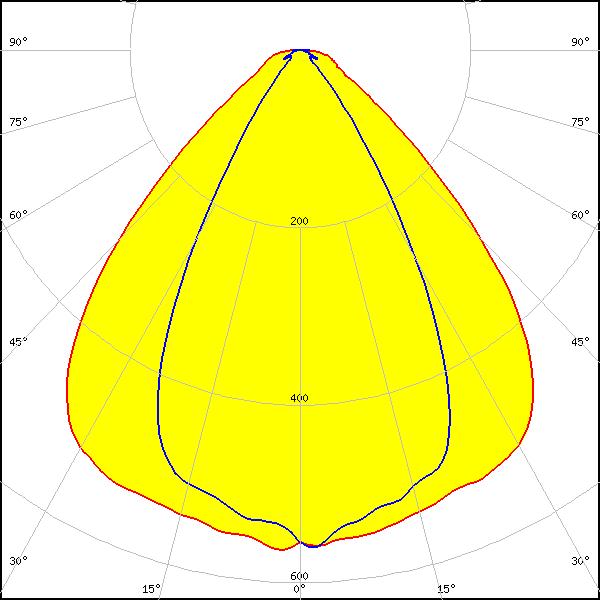

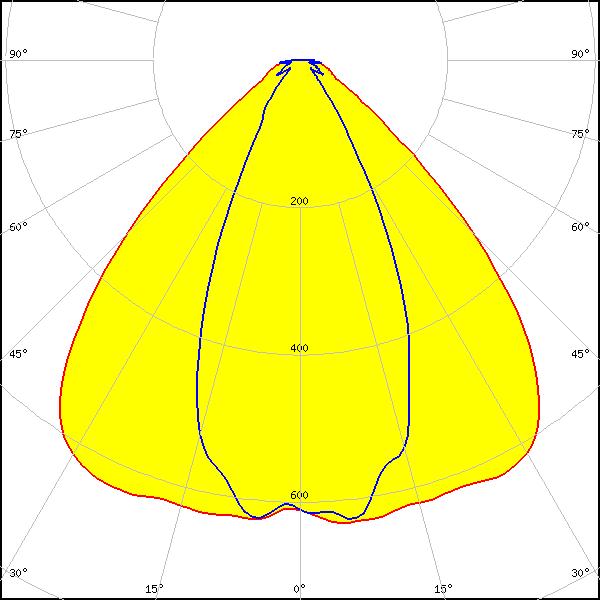

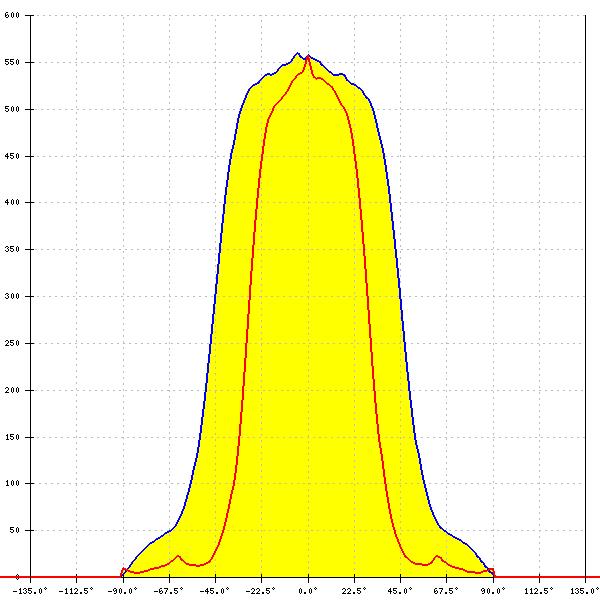

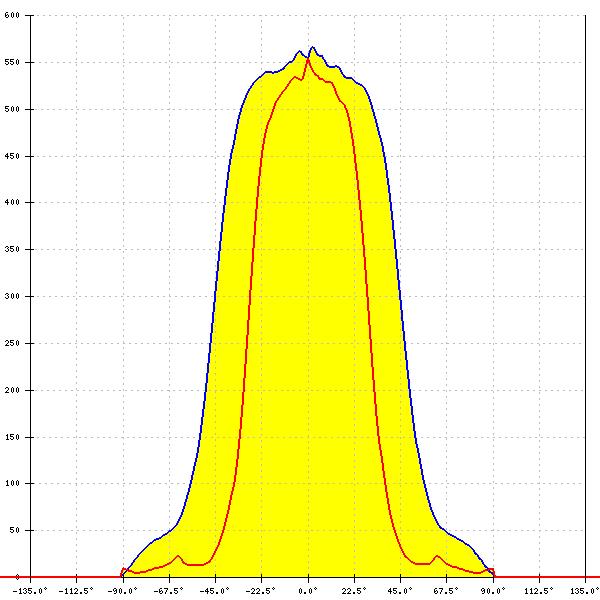

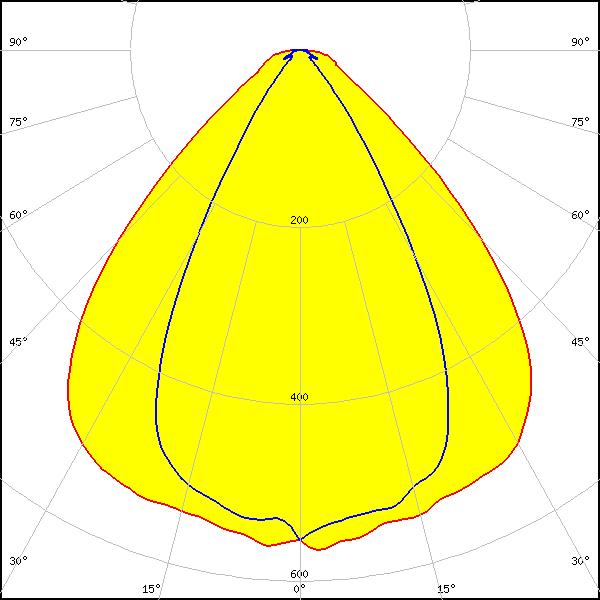

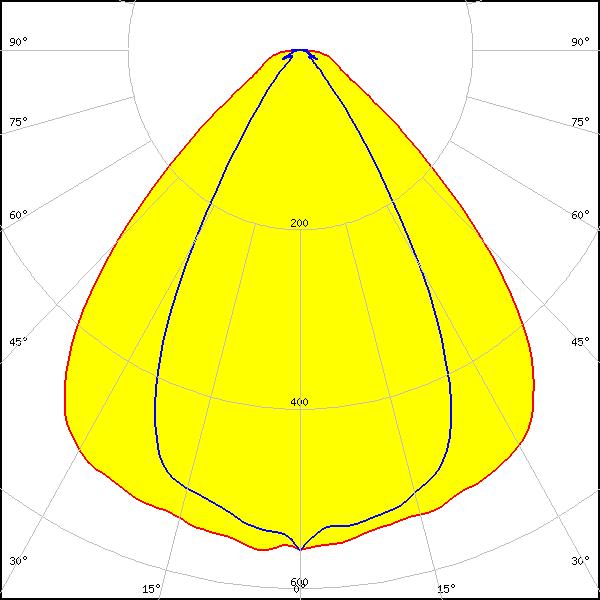

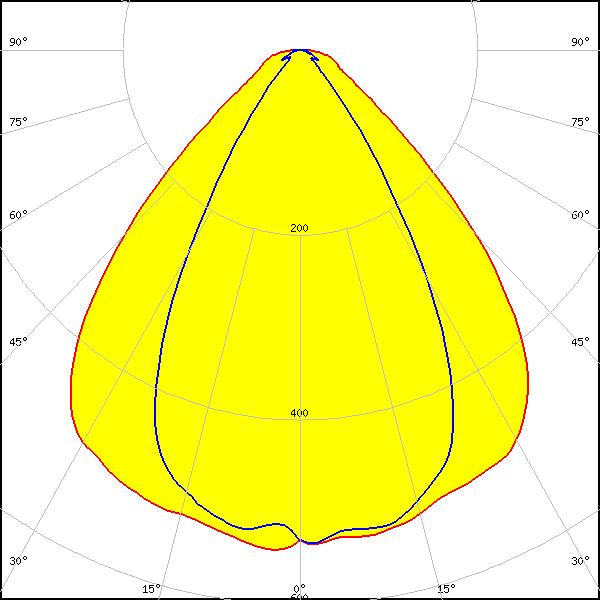

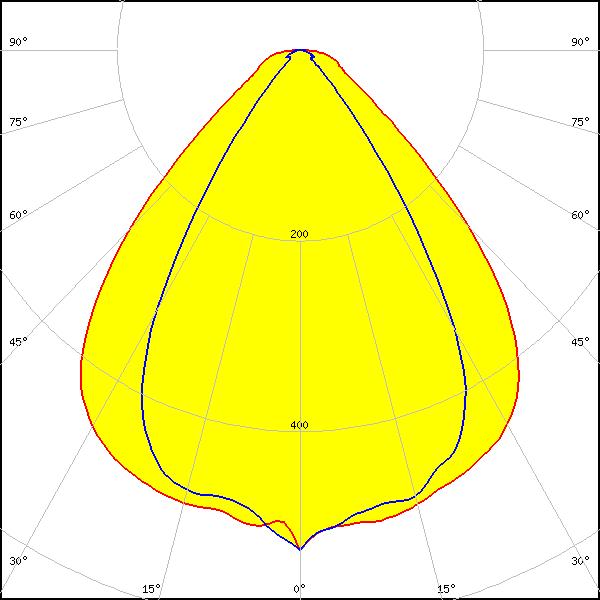

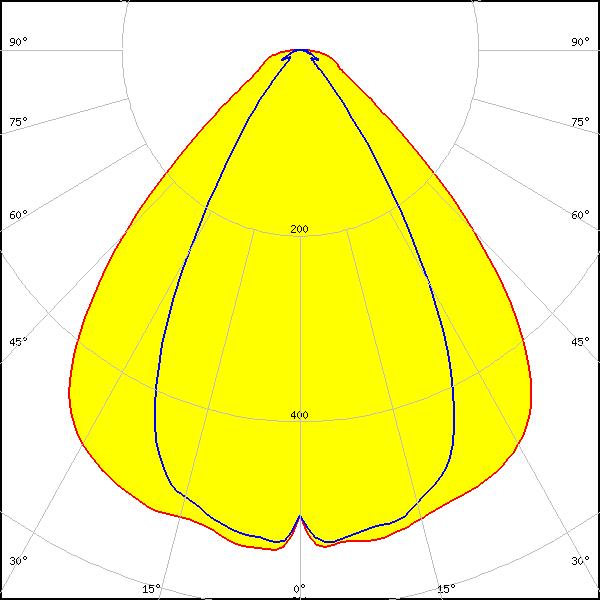

LED: SEOUL DC 3528
FWHM: 92° + 59°
FWTM: 127° + 82°
Peak intensity: 0.564 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White
LED: SEOUL DC 3528
FWHM: 92° + 59°
FWTM: 128° + 82°
Peak intensity: 0.569 cd/lm
Efficiency: 78 %
LEDs/each optic: 1
Light colour/type: White

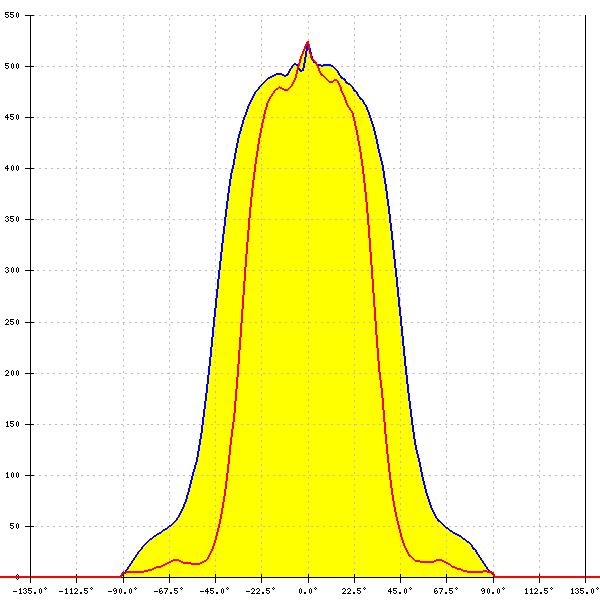

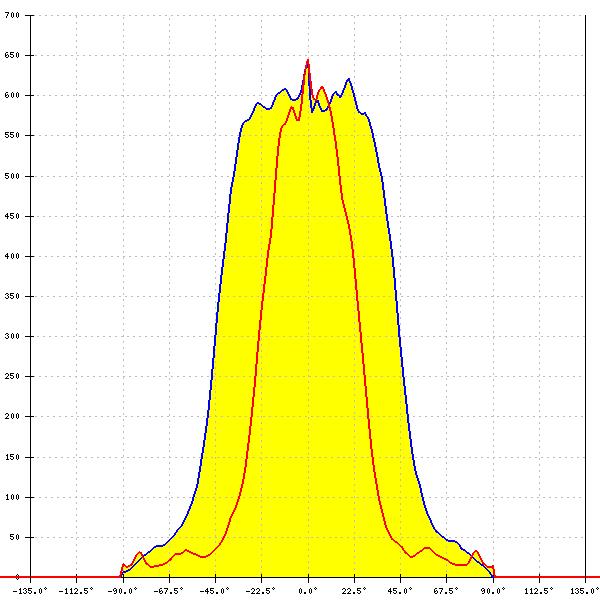

LED: SEOUL DC 3528
FWHM: 90° + 65°
FWTM: 131° + 87°
Peak intensity: 0.525 cd/lm
Efficiency: 78 %
LEDs/each optic: 2
Light colour/type: White
LED: SEOUL DC 3528
FWHM: 90° + 60°
FWTM: 128° + 85°
Peak intensity: 0.544 cd/lm
Efficiency: 77 %
LEDs/each optic: 2
Light colour/type: White

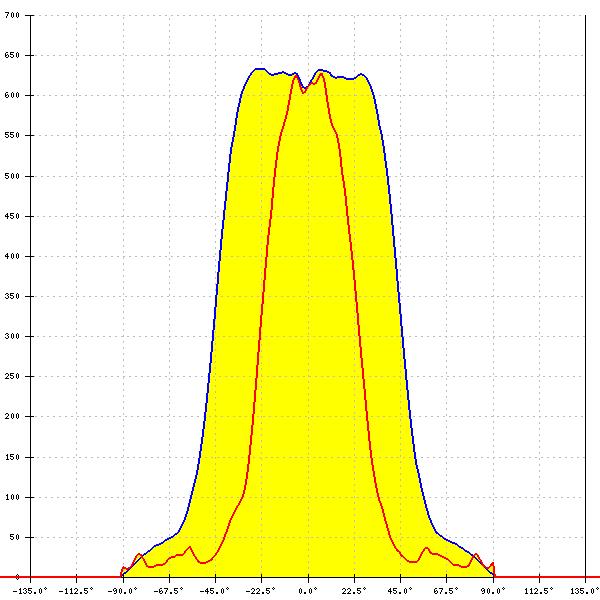

LED: SEOUL DC 3528
FWHM: 91° + 48°
FWTM: 122° + 77°
Peak intensity: 0.633 cd/lm
Efficiency: 76 %
LEDs/each optic: 1
Light colour/type: White
LED: SEOUL DC 3528
FWHM: 92° + 59°
FWTM: 128° + 82°
Peak intensity: 0.559 cd/lm
Efficiency: 77 %
LEDs/each optic: 1
Light colour/type: White
LED: SEOUL DC 3528
FWHM: 90° + 60°
FWTM: 128° + 85°
Peak intensity: 0.542 cd/lm
Efficiency: 77 %
LEDs/each optic: 2
Light colour/type: White
LED: SEOUL DC 3528
FWHM: 88° + 48°
FWTM: 122° + 76°
Peak intensity: 0.645 cd/lm
Efficiency: 76 %
LEDs/each optic: 2
Light colour/type: White

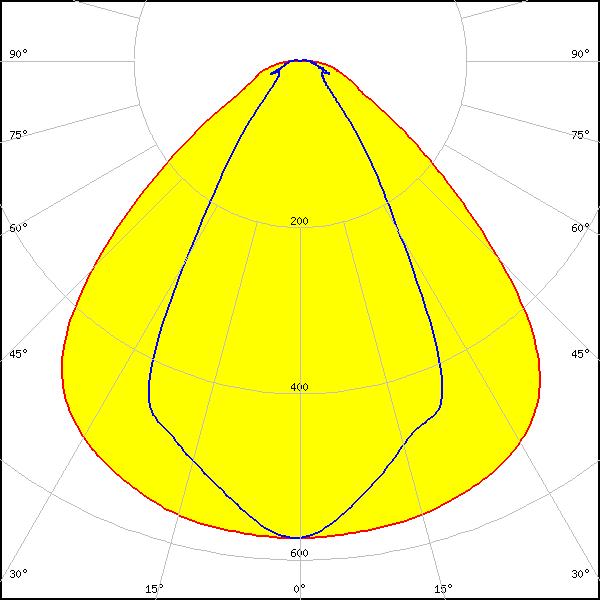

LED: LLE G4 24x280mm 1250lm
FWHM: 96° + 58°
FWTM: 141° + 88°
Peak intensity: 0.570 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

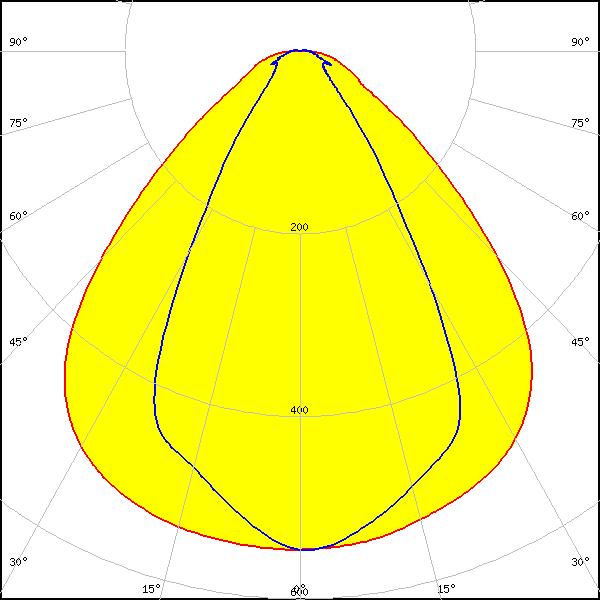

LED: LLE G4 24x280mm 2000lm ADV
FWHM: 95° + 60°
FWTM: 143° + 91°
Peak intensity: 0.550 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White

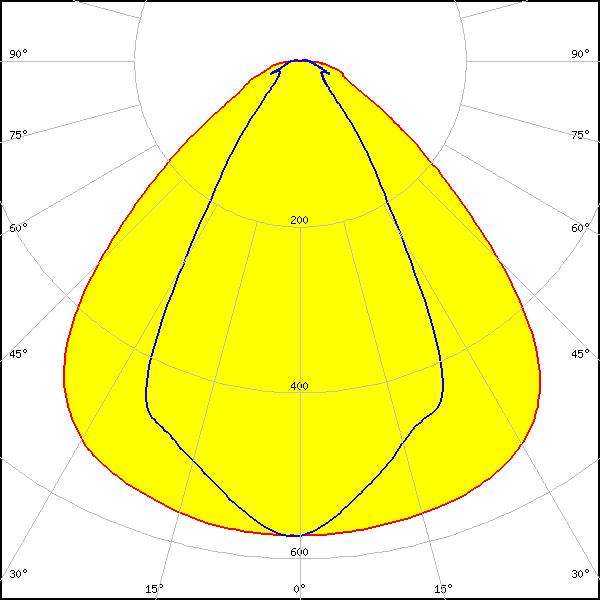

LED: LLE G4 24x280mm 650lm
FWHM: 95° + 59°
FWTM: 140° + 89°
Peak intensity: 0.570 cd/lm
Efficiency: 85 %
LEDs/each optic: 1
Light colour/type: White
